PCR-WEA/WEA2|ファームウェア アップデータ

ファームウェア アップデータ

本ソフトウエアは、PCR-WEA/WEA2シリーズ本体ファームウェアのためのアップデートファイルです。
※ご使用のファームウェアのバージョンがVer3.xVer4.xでアップデータファイルが違います。

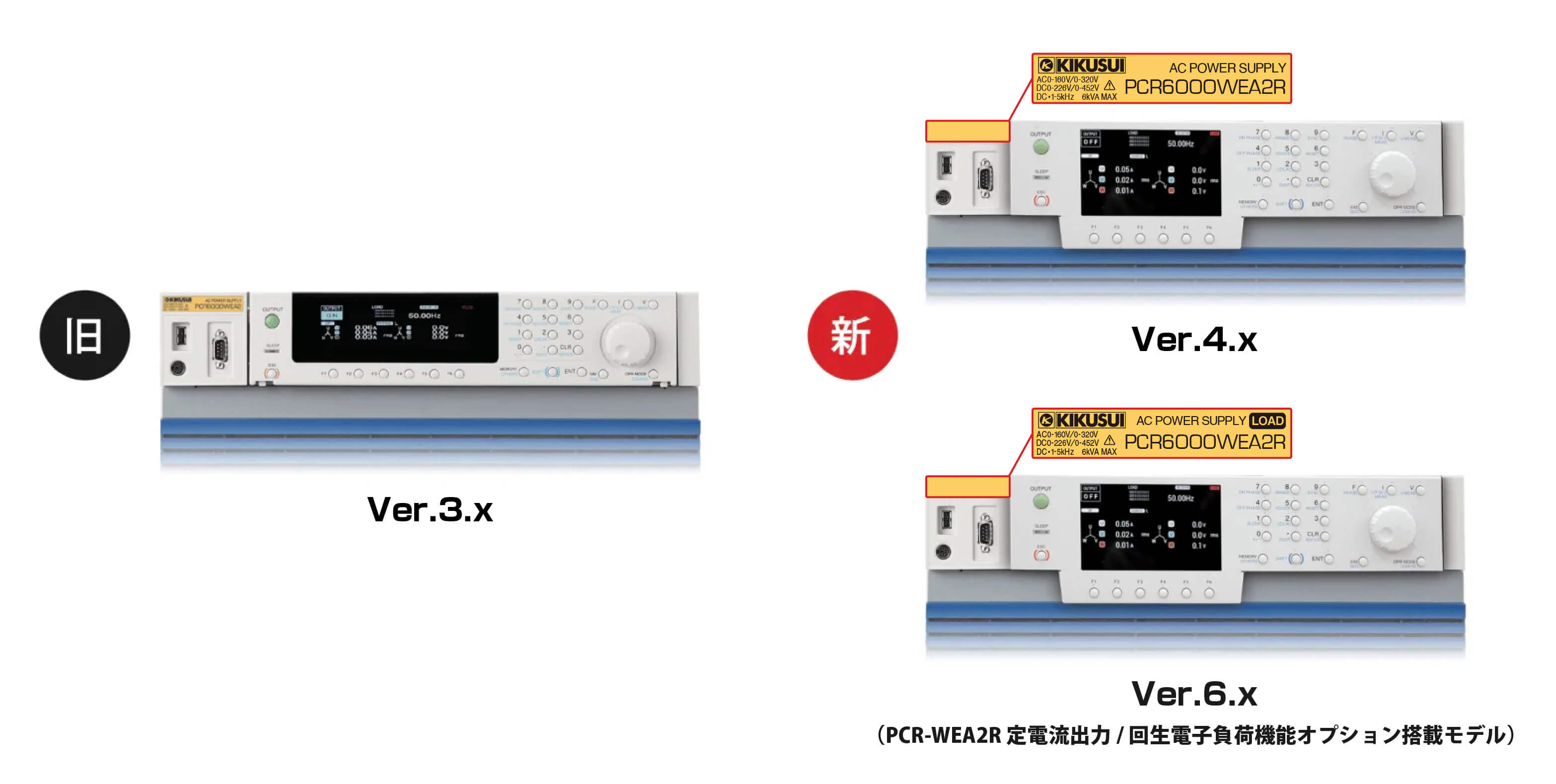

パネルによってバージョンが違います

大容量スマート交流・直流安定化電源 PCR-WEA/WEA2シリーズのフロントパネル変更のお知らせ

アップデート方法

USBメモリーのルートディレクトリにアップデートファイル(Update.img、CHECKSUM.md5)を保存してください。
アップデートファイルのファイル名は変更しないでください。

アップデートの操作手順

  1. CONFIG(SHIFT+OPR MODE)>1/3(F6)>UPDATE(F5)を押します。
  2. 前面パネルのUSBコネクタに、アップデートファイルが保存されたUSBメモリーを挿します。(USB挿入検出メッセージが表示されます)
  3. EXEC(F5)を押します。
  4. OK(F4)を押します。アップデート中は主電源をオフにしないでください。USBメモリーを取り外さないでください。
  5. PCR-WEA/WEA2の主電源をオフにしてUSBメモリーを取り外してください。

次に正しくファームウェアがアップデートできているかを確認します。

ファームウェアバージョンの確認手順

1. CONFIG(SHIFT+OPR MODE)>MODEL ID(F5)を押して、ファームウェアバージョンを表示させます。
本体パネルに Firmware Version 3.xx もしくは Firmware Version 4.xx と表示されていれば、正常にアップデートが行われています。
手順に従って作業したにもかかわらずPCR-WEA/PCR-WEA2が起動しない場合、ファームウェアバージョン表示が *3.xx もしくは *4.xx と表示されている場合、ご不明な点がある場合には、当社営業所または当社サービス(service@kikusui.co.jp)にお問い合わせください。

正しくアップデートが行われたら、PCR-WEA/PCR-WEA2を工場出荷時の設定にします。

工場出荷時設定の操作手順

  1. CONFIG(SHIFT+OPR MODE)>1/3(F6)>SANITIZE(F4)を押します。
  2. EXEC(F5)>OK(F4)を押します。PCR-WEA/PCR-WEA2が工場出荷時の状態で再起動します。

以上でファームウェアアップデートの一連の作業は終了です。

バージョン

Ver.3.x用

3.28

Ver.4.x用

4.16

更新日

2024/6/13

動作環境/条件

Ver.3.x用

  • 対象製品:PCR-WEA/WEA2シリーズ Ver3.x

Ver.4.x用

  • 対象製品:PCR-WEA/WEA2シリーズ Ver4.x

並列運転システムではアップデートできません。単機運転にしてから行ってください。 マスタ機とすべてのスレーブ機のアドレス設定とスレーブ機の台数設定のロータリースイッチを0に設定したあと、アップデートを開始してください。

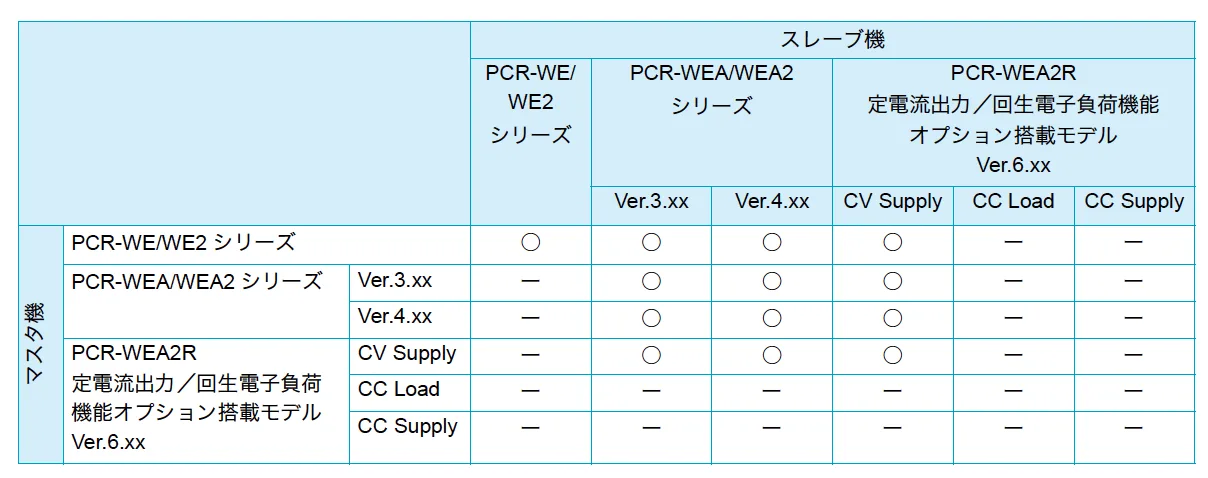

【並列運転の注意事項】

・PCR-WEとPCR-WEAを混在させて並列運転する場合は、必ずPCR-WEをマスタ機に設定してください。
・PCR-WEはVER1.47以降のファームウェアが必要になります。
・PCR-WEA Ver.3.xはVER3.22以降のファームウェアが必要になります。
・PCR-WEA Ver.4.xはVER4.10以降のファームウェアが必要になります。

※マスタ機は以下の追加条件があります。
・PCR-WEはVER1.48以降のファームウェアが必要になります。
・PCR-WEA Ver.3.xはVER3.25以降のファームウェアが必要になります。
・PCR-WEA Ver.4.xはVER4.12以降のファームウェアが必要になります。

ダウンロード

Ver.3.x用

取説
取扱説明書

Ver.4.x用

取説
取扱説明書

リリースノート

  • Ver 3.28
    2024-5-30

    PCR-WEA firmware

    修正
    シンクロ機能において、画面表示される周波数の値と実際の出力周波数が異なる場合がある不具合を修正。
    Ver 3.26
    2024-3-18

    PCR-WEA firmware

    修正
    特定条件下におけるWAVE:DATA:ARBコマンドの下記不具合を修正。 brbr・コマンドエラーが発生する問題 brbr・設定したユーザ定義波形の出力が設定と一部異なる問題
    修正
    出力方法の設定変更後(三相→単相/単相3線出力、単相3線→単相出力)、下記のリミット値の設定範囲が稀に不正となる不具合を修正。 brbr・直流電圧アッパーリミット/直流電圧ロワーリミット brbr・周波数アッパーリミット/周波数ロワーリミット
    修正
    高調波電流解析機能(位相角)の基準をU相電流基本波からU相電圧基本波に修正。
    Ver 3.25
    2023-3-24

    PCR-WEA firmware

    修正
    並列運転時にシーケンス機能を実行すると、本体パネルの表示更新処理が止まることがある不具合を修正。
    Ver 3.22
    2023-1-24

    PCR-WEA firmware

    改良
    保護機能【ALM-02-03 P.U OHP】 【ALM-02-04 P.U OHP】 【ALM-02-05 P.U OHP】 を検出したときの出力遮断処理を修正。
    修正
    下記のI/Fコマンドを送信すると本体パネルの予想最大電力の表示が更新されない場合がある不具合を修正。
    Deprecated
    SYST:CONF:FORM:PSAV:RES
    Deprecated
    SYST:CONF:FORM:PSAV:MOD
    Deprecated
    SYST:CONF:FORM:PSAV:MAX
    修正
    *OPC?または、*WAIコマンドの処理中に別のコマンドを送信するとフリーズする不具合を修正。
    修正
    組込みWebのテンキー及びF/I/Vキーのサイズを統一。
    Ver 3.21
    2022-11-01

    PCR-WEA firmware

    機能追加
    保護機能の検出項目【TRBL-14-09 INV TYPE MISSMATCH】を追加。
    Ver 3.19
    2022-10-03

    PCR-WEA firmware

    修正
    SIM機能の実行条件をみたしていないにも関わらず、SIM:STAT RUNコマンドを送信すると実行中の画面に遷移する場合がある不具合を修正。
    修正
    500Hz Limitモデルにて、工場出荷時設定(サニタイズ)や、リセット設定すると、電流リミット値関連の設定値が範囲外エラーになる不具合を修正。
    修正
    省エネ運転機能で、PowerSaveで0kVAに設定すると、出力容量を表示しない不具合を修正。
    修正
    ファームウェアアップデートでパワーユニットのアップデートに失敗する不具合を修正。
    修正
    終了位相角を有効にして、DC電圧をランプ出力するシーケンスを実行すると、出力電圧波形のプラスピークまたは、マイナスピークに張り付くまでランプ制御を継続する不具合を修正。
    修正
    シーケンス実行中に【TRBL-20-00 MEAS.FAIL】が発生する不具合を修正。
    Ver 3.17
    2022-3-25

    PCR-WEA firmware

    修正
    電源起動時に、ごくまれに【TRBL-03-06 HW Failure】を誤検出する不具合を修正。
    Ver 3.16
    2022-2-02

    PCR-WEA firmware

    修正
    校正値を正しく書き込むことが出来ない場合がある不具合を修正。
    修正
    出力インピーダンスの単位表示が異常となる場合がある不具合を修正。
    Ver 3.15
    2022-1-12

    PCR-WEA firmware

    修正
    アナログモニタ出力の動作不良を修正。 -他CHのゲインが変化する不具合を修正。 -直前に設定していたアナログモニタの設定が再現されない不具合を修正。
    修正
    PROG:EDIT:JUMPコマンドで範囲外の値を設定した場合の画面表示異常を修正。
    修正
    GPIB通信中フリーズする不具合を修正。

  • Ver 4.16
    2024-5-30

    PCR-WEA LCD firmware

    修正
    シンクロ機能において、画面表示される周波数の値と実際の出力周波数が異なる場合がある不具合を修正。
    Ver 4.14
    2024-3-18

    PCR-WEA LCD firmware

    修正
    ファンクションキーのスペルミスを修正(TLIP TIM→TRIP TIM)。
    修正
    特定条件下におけるWAVE:DATA:ARBコマンドの下記不具合を修正。 brbr・コマンドエラーが発生する問題 brbr・設定したユーザ定義波形の出力が設定と一部異なる問題
    修正
    出力方法の設定変更後(三相→単相/単相3線出力、単相3線→単相出力)、下記のリミット値の設定範囲が稀に不正となる不具合を修正。 brbr・直流電圧アッパーリミット/直流電圧ロワーリミット brbr・周波数アッパーリミット/周波数ロワーリミット
    修正
    高調波電流解析機能(位相角)の基準をU相電流基本波からU相電圧基本波に修正。
    Ver 4.12
    2023-3-29

    PCR-WEA LCD firmware

    修正
    並列運転時にシーケンス機能を実行すると、本体パネルの表示更新処理が止まることがある不具合を修正。
    Ver 4.10
    2023-1-24

    PCR-WEA LCD firmware

    改良
    保護機能能【ALM-02-03 P.U OHP】 【ALM-02-04 P.U OHP】 【ALM-02-05 P.U OHP】 を検出したときの出力遮断処理を修正。
    修正
    下記のI/Fコマンドを送信すると本体パネルの予想最大電力の表示が更新されない場合がある不具合を修正。
    Deprecated
    SYST:CONF:FORM:PSAV:RES
    Deprecated
    SYST:CONF:FORM:PSAV:MOD
    Deprecated
    SYST:CONF:FORM:PSAV:MAX
    修正
    *OPC?または、*WAIコマンドの処理中に別のコマンドを送信するとフリーズする不具合を修正。
    修正
    組込みWebのテンキー及びF/I/Vキーのサイズを統一。
    機能追加
    400V回生モデルを追加。
    Ver 4.02
    2022-11-02

    PCR-WEA LCD firmware

    機能追加
    保護機能の検出項目【TRBL-14-09 INV TYPE MISSMATCH】を追加。
    Ver 4.01
    2022-10-12

    PCR-WEA LCD Type firmware

    修正
    ファームウェアアップデートでパワーユニットのアップデートに失敗する不具合を修正。
    修正
    終了位相角を有効にして、DC電圧をランプ出力するシーケンスを実行すると、出力電圧波形のプラスピークまたは、マイナスピークに張り付くまでランプ制御を継続する不具合を修正。
    修正
    シーケンス実行中に【TRBL-20-00 MEAS.FAIL】が発生する不具合を修正。
