650V対応 高電圧直流電子負荷装置PLZ-4WHシリーズ 販売開始のおしらせ
2011年1月13日
1月 13 ,2011
菊水電子工業（本社：神奈川県横浜市 代表取締役社長：小林一夫）は、高電圧タイプの直流電子負荷装置「PLZ-4WHシリーズ」を、 2011年1月より販売開始いたしました。
PLZ-4WHシリーズは、従来よりご愛顧いただいておりますPLZ-4Wシリーズの姉妹機に当たります。EV・HEVなどの自動車電装品市場、太陽光発電、燃料電池、二次電池などの新エネルギー市場、これらを構成する各種デバイスの高電圧、大容量化が進み、評価機器となる電子負荷にも、その対応要求が高まっています。
PLZ-4WHシリーズは、従来機（PLZ-4Wシリーズ）の優れた操作性を継承しつつ、最大動作電圧を650Vに拡張。さらに、ブースタ（PLZ2004WHB）を接続することにより最大9kW／450Aを省スペースかつローコストで実現出来ます（※）。 インターフェースもUSB／GPIB／RS-232Cの3種を標準搭載し、マニュアルはもちろん自動試験にも対応いたします。
※注：製品体積で約30％ダウン、価格で約25％ダウン（いずれも当社従来比）。またPLZ2004WHBは、PLZ1004WH専用です。他のモデルに接続して使用することはできません。

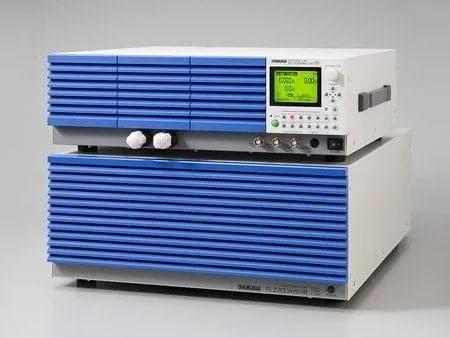

ブースターとの組み合わせ
ラインアップ
| モデル | 動作電圧範囲 | 電流 | 電力 | 当社標準価格（税込） |
|---|---|---|---|---|
| PLZ164WH | 5V〜650V | 8.25A | 165W | ￥265,000（￥278,250） |
| PLZ334WH | 5V〜650V | 16.5A | 330W | ￥325,000（￥341,250） |
| PLZ1004WH | 5V〜650V | 50A | 1000W | ￥595,000（￥624,750） |
| PLZ2004WHB | 5V〜650V | 100A | 2000W | ￥745,000（￥782,250） |
特長
- 最大入力電圧650V
- ブースタ接続で最大9kW／450A（PLZ1004WH×1、PLZ2004WHB×4）
- 5段階のCVレスポンス設定可能
- 動作モードは6モード対応（定電流・定抵抗・定電圧・定電力・定電流＋定電圧・定抵抗＋定電圧）
- シーケンス機能、スイッチング機能搭載
- USB／GPIB／RS-232C 標準装備
- 入力電圧はAC90V〜250V（切り替え無し）
- 保護回路は過電圧・過電流・過電力・過熱保護・逆接続防止・低電圧等を装備
- シーケンス作成支援ソフトウェア（別売オプション）
販売データ
●市場：
EV、HEV用高電圧コンバータの評価試験
太陽光発電、燃料電池、二次電池などの評価試験
高電圧デバイス評価試験
●出荷開始：
2011年2月中旬
●販売目標台数：
1000台(年間、シリーズ合計）
