高効率大容量スイッチング電源PAT-T シリーズ
力率0.95：力率改善回路搭載
単相入力でも最大出力3kW （4kW タイプ）
性能・機能
大容量でコンパクト、しかもタフ。
環境にも配慮した大容量電源。
※写真はPAT40-200TPAT-Tシリーズは定電圧/定電流自動移行型スイッチング直流電源です。ソフトスイッチング方式の採用により、効率改善、ローノイズ化を図るとともに、高密度実装技術を駆使して大幅な小型軽量化を達成。このクラスでは異例の「力率改善回路」を搭載し、電源環境の改善(高調波電流抑制)とともに、配電設備の簡素・小型化、そして消費電力の低減といった「省エネルギー」にも大きく貢献します。
さらには、放熱設計の最適化により、動作保証周囲温度50℃を実現。高温下での全負荷連続運転といった過酷な使用環境にも対応できます。
操作・表示パネルは、見やすさ、使いやすさを考えたシンプルで直感的なデザインとする一方、コンピュータやシーケンサによる制御を考慮し、外部アナログ制御、モニタ出力、ステータス出力とともに、RS-232Cインターフェースを標準装備。オプションにてUSB、GPIB、LAN（LXI）インターフェースにも対応。スタンドアローンはもちろん、試験システムの組み込みにも使用することができます。
充実した通信インターフェース
RS-232C（標準装備）、USB/GPIB/LAN（LXI）オプション対応！
コマンドはIEEE488.2 に加え、SCPI にも対応します。また計測器ドライバ（当社WEB よりダウンロード）を利用してEXCEL VBA やLabVIEWでの制御、シーケンス作成ソフトウェア「ウェーヴィーWavy for PAT-T）」でのシーケンス制御も可能です。
大容量なのにコンパクト
省スペースでスッキリ使える！
当社従来品（7kW）と PAT-T（8kW）の比較
縦置きでも使えます（オプション）
実験机の側で使える。移動もラクラク。PAT-Tシリーズ全モデル対応キャスタ付きフレームとハンドルのキット
小型化・高効率・省エネの実現！
ソフトスイッチング方式
パワーデバイスのスイッチング時、共振現象を巧みに利用し電圧または電流がゼロとなった状態でスイッチングをおこなう電源回路方式。このため原理的には電圧、電流の過渡交差は発生せず、スイッチング損失のない動作をおこなうことが可能になります。一般的に電圧がゼロの状態で行うスイッチングをZVS（Zero Voltage Switching）、電流がゼロの状態で行うスイッチングをZCS（Zero Current Switching）と呼んでいます。従来の電源回路ではスイッチング動作が高速化すると電力損失が増加し効率が低下するという問題がありましたが、ソフトスイッチング方式による電源回路の高効率化は電源から発生する熱損失を減らし回路の小型化が可能なため、機器の小型化のみならず、電源から発生する雑音を著しく少なくすることができる特長があります。
力率改善回路搭載
力率（PF）とは、交流回路の効率に関する値であり、皮相電力に対する有効電力の割合をいいます。力率が1 に近いほど、受電設備を含めた電力エネルギーの利用効率がよいことになります。力率改善回路は、電源回路の入力部に組み込むことで、交流電圧と電流の位相差(波形のズレ= 無効電力が生じる要因) を補正し、電力の利用効率を向上させます。具体的なメリットとしては、次のようなことがあげられます。
- 省エネルギーの促進
- 受電設備の小型化
- 電源環境の改善
- 送電ロスの低減
- ノイズの低減

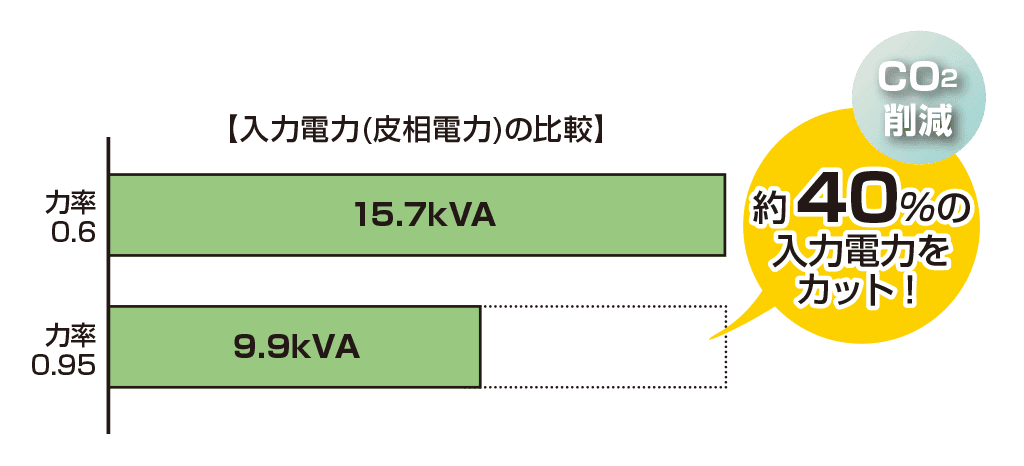

上記の値は出力40V200Aで効率85%の直流電源を全負荷運転した場合です。
力率0.6を0.95に改善すると、入力電力が約4割減少。つまり、力率が良いと『省エネ』になるのです。
並列運転による容量拡張 最大40kW、2000A
最大5台（同一モデル）までの並列運転に対応！
マスタ機を含めて最大5 台（PAT850-9.4T、PAT1000-8T、PAT1500-5.3T は2 台）まで並列接続できます。接続はワンコントロール並列運転となり、マスタ機のパネルでシステム全体の制御及び表示が可能になります（最大出力電流：単体の定格出力電流×並列台数）。またスレーブ機においては本体パネルのSTORE スイッチを押しているときのみ電流値を表示することが出来ます※。なお、接続にはオプションの並列運転ケーブルPC01-PAT が接続台数に応じて必要となります。 ※ 8kWタイプの400V入力モデル（PAT20-400T/PAT40-200T/PAT60-133T/PAT160-50T）と4kWタイプは対応していません。
同一機種の直列運転が2 台まで可能
8kWタイプ（PAT20-400T/PAT30-266T/PAT40-200T/PAT60-133T/PAT80-100T/PAT160-50T）および4kWタイプでは、2台まで直列に接続できます。ただし、ワンコントロール運転はできません。2台の出力電圧を合計した電圧が負荷に供給されます。
より便利に、より使いやすく、より安全に
4kW タイプは単相200V 入力でも動作可能
電流は定格の約75％に制限されます。従って電力も3kW までに制限されます。
CV,CC 優先起動機能※
出力オンの際、定電圧（CV）電源として起動するか定電流（CC）電源として起動するかを設定出来ます。定電圧動作時は、CV 優先モードを使用することで、また定電流動作時は、CC 優先モードを使用することで、オーバーシュートのない滑らかな立上りを実現します。
外部アナログコントロール機能
0V～約10Vの外部電圧（Vext）または0kΩ～約10kΩの外部抵抗（Rext）で 出力電圧を制御します。またFAST モード※を選択すると外部電圧コントロールにCPU を介さず直接制御できるので、コントロール電圧に対して出力電圧が変化するまでの遅延時間がありません。
その他の機能
- RS-232C を標準装備
- USB/GPIB/LAN 対応（工場オプション）
- シーケンス動作時等に安心の出力ON/OFF ディレイ機能
- メモリ機能（3 組の電圧/ 電流）
- 電圧・電流モニタ出力
- ステータス信号出力
- リモートセンシング機能
- 保護機能装備（過電圧保護/ 過電流保護/ 過熱保護/ 入力欠相保護/ ファン異常保護/センシング保護/ ブリーダ回路の過熱保護/ シャットダウン）
- 高い耐ノイズ性（カーエレ関連試験時などに安心）
- ファン交換が容易に行える等の高いメンテナンス性
※ 8kW タイプの400V入力モデル（PAT20-400T/PAT40-200T/PAT60-133T/PAT160-50T）と4kW タイプは対応していません。
アプリケーション
出力電圧は20V 〜1500V までラインアップ。
様々な評価・試験用電源としてお使い頂けます
カーエレクトロニクス関連における使用事例
各種電装部品の性能・耐久試験に！
- ヘッドランプ等の寿命試験
- 大容量エアコンやモータに使用されるインバータの性能・耐久試験
- EPS やMG 等に使用されるブラシレスモータの性能・耐久試験
- IPM / IGBT 等パワーモジュールの性能試験
- スタータモータの性能試験
- EV・HEV の電装部品の性能試験
DC-DC コンバータ周辺
簡易的な電源変動試験に
直流電子負荷装置と高電圧直流電源を並列接続して疑似バッテリとして中速の電源変動をシミュレートします。変動波形はシーケンス作成ソフトWavyで作成実行することができます。
モーターのサージ吸収対策に
ブラシレスモータの性能評価時、ブラシレスモータからの回生電流を吸収し、電源およびECUを保護します。
※システムアップに関しては、関連製品、調整費用等が必要です。別途ご相談下さい。
太陽光発電関連における使用事例
パワーコンディショナー簡易評価システムに
太陽光パネル、住宅内負荷、ACラインを同一時間軸上でシーケンシャルにコントロールし、長時間に渡る変化をシミュレートします。
V2H/L EV シミュレータ（例）
急速充電器やV2H/L 機器（パワコン）の開発にEV を使用する場合、破損のリスクや各充電規格(CHAdeMO,Combo,GB 等）に未対応など課題があります。EVシミュレータを使用することで、EV（実車）を使用せずに、各充電規格に準拠した充電やV2H ガイドラインに沿った充電・給電装置等の評価ができます。
DC-DC コンバータ評価試験システム（例）
本システムは直流安定化電源1 式と電子負荷装置2 式を組み合わせ、専用アプリケーションソフトウェアで制御することで、車載電装品への電力供給源となるDC-DC コンバータの性能評価を簡単に行うことができます。
パワー半導体評価試験システム（例）
半導体の過渡熱試験など、大電流を高速で立上げて半導体の温度変化などの測定を行います。数百A 〜千数百A を数ms で立上げる必要があり、大容量スイッチング電源PAT-T シリーズ単体であれば数十ms※ 程度、電子負荷装置PLZ-5W シリーズを併用する場合には、さらに高速化が可能です。 ※ 特注対応にて数ms での立上げが可能です。数msでの立上げをご希望の場合はご相談ください。
バッテリー評価試験（例）
大容量スイッチング電源PAT-T シリーズのみでは高速動作はできませんが、直列及び並列に電子負荷装置PLZ-5W シリーズを接続することで、高速応答なユニポーラ電源を構築することが出来ます。これにより、バッテリーに対してパターン化した充電電流、放電電流を高速動作で同期して、電流を流すことが可能になります。
ヒューズ溶断試験（例）
ヒューズ溶断試験では、直流電源の定電流動作において、高速電流制御が求められます。直流電源単体では、高速電流制御することは困難ですが、電子負荷装置PLZ-5W と組み合わせるだけで、高速電流制御が可能になります。ヒューズ溶断試験では、JASO D612 規格が要求されます。規格要求の各試験（電圧降下試験/ トランジェント電流遮断試験/ 溶断時間試験/ ステップ通電試験/ 遮断容量試験）が可能です。
広帯域な電流センサー評価（例）
直流電源と組み合わせて高精度な定電流電源を構成することにより、電流センサーの評価等にも対応可能になります。また、３段階のレンジ設定を装備していますので設定したい電流値に合わせた電流設定分解能を選択することができます。
大電流モデル（スマートラックシステム）
最大40kW、2000A に対応！
複数台のPAT-T シリーズを専用のラックパーツにてアセンブルした大電流モデルです。
- 容量は16kW 〜40kW、4 タイプ
- 力率改善回路内蔵で高調波電流抑制&省エネ！
- ブレーカ付き（形名末尾が「X」のモデル）
- 入力は三相200V 仕様と三相400V 仕様があります。
- RS232C 標準装備、オプションでUSB、GPIB、LAN（LXI）にも対応します。
仕様
4kW
| 項目／形名 | PAT20-200T | PAT40-100T | PAT60-67T | PAT160-25T | ||
|---|---|---|---|---|---|---|
| 入力 | 公称入力定格電圧 | 単相／三相 AC200 V〜AC240 V 50 Hz〜60 Hz | ||||
| 入力電圧範囲・入力周波数範囲 | 180 V〜250 V ・47 Hz〜63 Hz | |||||
| 効率 | 84 ％（min） | 85 ％（min） ［入力電圧AC200 V、定格負荷時］ | ||||
| 力率 | 0.95（typ）［入力電圧AC200 V、定格負荷時］ | |||||
| 入力電流 | 単相22 A（max）［3 kW負荷時］／三相17 A（max）［定格負荷時］ | |||||
| 突入電流 | 50 A peak（max） | |||||
| 入力電力 | 単相4 kVA（max）［3 kW負荷時］／三相5 kVA（max）［定格負荷時］ | |||||
| 出力 | 定格 | 定格出力電力 | 4 kW［三相入力モード時］／3 kW［単相入力モード時］ | |||
| 定格出力電圧 | 20.00 V | 40.00 V | 60.00 V | 160.0 V | ||
| 定格出力電流 | 200.0 A | 100.0 A | 67.00 A | 25.00 A | ||
| 定電圧 | 設定確度 | ±（0.2 ％ of rating ＋50 mV） | ||||
| 設定可能最大電圧 | 105 ％ of rating | |||||
| 電源変動 | ±（0.05 ％ of rating＋5 mV） | |||||
| 負荷変動 | ±（0.1 ％ of rating＋5 mV） | |||||
| 過渡応答 | 5 ms（負荷電流50 ％〜100 ％の急変時） | |||||
| リップルノイズ | 100 mVp-p | 300 mVp-p | 350 mVp-p | 350 mVp-p | ||
| 測定周波数帯域10 Hz〜20 MHzにおいて | ||||||
| 10 mVrms | 30 mVrms | 30 mVrms | 30 mVrms | |||
| 測定周波数帯域5 Hz〜1 MHzにおいて | ||||||
| 立上り時間 | 100 ms （定格負荷） ／100 ms（無負荷） | |||||
| 立下り時間 | 100 ms （定格負荷） ／ 2000 ms（無負荷） | |||||
| 温度係数 | 100 ppm／℃（max）［外部アナログコントロール時］ | |||||
| 定電流*1 | 設定確度 | ±（0.5 ％ of rating ＋50 mA） | ||||
| 設定可能最大電流 | 105 ％ of rating×75 ％（単相入力時）／105 ％ of rating（三相入力時） | |||||
| 電源変動 | ±（0.1 ％ of rating ＋30 mA） | |||||
| 負荷変動 | ±（0.2 ％ of rating ＋30 mA） | |||||
| リップルノイズ | 400 mArms | 300 mArms | 250 mArms | 200 mArms | ||
| 測定周波数帯域が5 Hz〜1 MHz、出力電圧が定格出力電圧の10 ％〜100 ％の範囲において | ||||||
| 温度係数 | 200 ppm／℃（typ）［外部アナログコントロール時］ | |||||
| OUTPUT ON/OFFディレイ | OFF. 0.1 s〜10.0 s（分解能 0.1 s） | |||||
| 電圧表示 | 最大表示 | 99.99 | 999.9 | |||
| 確度 | ±（0.2 ％of reading＋5 digits）23 ℃±5 ℃において | |||||
| 電流表示 | 最大表示 | 999.9 | 99.99 | |||
| 確度 | ±（0.5 ％of reading＋5 digits）23 ℃±5 ℃において | |||||
| 保護機能 | 過電圧保護（OVP）/過電流保護（OCP）/過熱保護（OHP）/入力欠相保護（PHASE）/ファン異常保護（FAN） センシング保護（SENSE）/ブリーダ回路の過熱保護（BOHP）/シャットダウン（SD） | |||||
| 外部アナログ制御 | OUTPUT ON/OFF制御他 | OUTPUT ON/OFF、SHUTDOWN | ||||
| 定電圧 外部電圧制御 | 0 V〜10 V で定格出力電圧の 0 %〜 100 % | |||||
| 定電圧 外部抵抗制御 | 0 Ω〜10 kΩで定格出力電圧の 0 %〜 100 %または100 ％〜0 ％ | |||||
| 定電流 外部電圧制御 | 0 V〜10 Vで定格出力電流の 0 %〜 100 % | |||||
| 定電流 外部抵抗制御 | 0 Ω〜10 0kΩで定格出力電流の 0 %〜 100 %または100 ％〜0 ％ | |||||
| モニタ出力 | 出力電圧モニタ | 定格電圧出力時 10.00 V±0.25 V | ||||
| 0 V出力時 0.00 V±0.25 V | ||||||
| 出力電流モニタ | 定格電流出力時 10.00 V±0.25 V | |||||
| 0 A出力時 0.00 V±0.25 V | ||||||
| ステータス 出力 | OUT ON、 CV、CC、ALARM、POWER ON、POWER OFF、絶縁オープンコレクタ | |||||
| リモートコントロール | RS232C標準装備 最大38400 bps SCPIコマンド | |||||
| 動作温度・湿度範囲 | 0 ℃〜50 ℃、20 ％〜85 ％rh | |||||
| 保存温度・湿度範囲 | −25 ℃〜70 ℃、90 ％rh以下（結露なし） | |||||
| 外形寸法（最大寸） | 430（440）W×129.2（155）H×550（620）D mm | |||||
| 質量 | 約20 kg | 約19 kg | 約18 kg | |||
*1 定電流動作時（定格出力電流時に出力電圧設定を定格出力電圧以上に設定）。定格負荷： 定格出力電流を流したとき、その電圧降下が定格出力電流時最大出力電圧の 95％～100％となる抵抗値の負荷です。負荷用電線の電圧降下を含めて、本製品の出力電圧が定格出力電流時最大出力電圧を超えないことが必要です。無負荷：定格出力電流を流したとき、その電圧降下が定格出力電流時最大出力電圧の 10％または 1V のどちらか高い方の値となる抵抗値の負荷です。
8kW
| 項目／形名 | PAT20-400T | PAT30-266T | PAT40-200T | PAT60-133T | PAT80-100T | PAT160-50T | PAT250-32T | PAT350-22.8T | PAT500-16T | PAT650-12.3T | PAT850-9.4T | PAT1000-8T | PAT1500-5.3T | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入力 | 公称入力定格電圧 | 3相 AC200 V〜AC240 V 50 Hz〜60 Hz | |||||||||||||
| 入力電圧範囲・入力周波数範囲 | 180 V〜250 V ・47 Hz〜63 Hz | ||||||||||||||
| 効率 | 85 ％（min）［入力電圧AC200 V、定格負荷時］ | ||||||||||||||
| 力率 | 0.95（typ）［入力電圧AC200V、定格負荷時］ | ||||||||||||||
| 入力電流 | 32 A（max）［定格負荷時］ | ||||||||||||||
| 突入電流 | 100 Apeak（max） | ||||||||||||||
| 入力電力 | 10 kVA（max） | ||||||||||||||
| 出力 | 定格 | 定格出力電力 | 8 kW | ||||||||||||
| 定格出力電圧 | 20.00 V | 30.00 V | 40.00 V | 60.00 V | 80.00 V | 160.0 V | 250.0V | 350.0 V | 500.0 V | 650.0 V | 850.0 V | 1000.0 V | 1500.0 V | ||
| 定格出力電流 | 400.0 A | 266.0 A | 200.0 A | 133.0 A | 100.0 A | 50.0 A | 32.0A | 22.8 A | 16.0 A | 12.3 A | 9.4 A | 8 A | 5.3 A | ||
| 定電圧 | 設定確度 | ±（0.2 ％ of rating ＋50 mV） | |||||||||||||
| 設定可能最大電圧 | 105 ％ of rating | ||||||||||||||
| 電源変動 | ±（0.05 ％ of rating＋5 mV） | ||||||||||||||
| 負荷変動 | ±（0.1 ％ of rating＋5 mV） | ||||||||||||||
| 過渡応答 | 5 ms（負荷電流50 ％〜100 ％の急変時、出力端子にてセンシングした場合） | ||||||||||||||
| リップルノイズ | 100 mVp-p | 300 mVp-p | 300 mVp-p | 350 mVp-p | 350 mVp-p | 350 mVp-p | 450 mVp-p | 450 mVp-p | 600 mVp-p | 600 mVp-p | 600 mVp-p | 800 mVp-p | 1200 mVp-p | ||
| 測定周波数帯域10 Hz〜20 MHzにおいて | |||||||||||||||
| 10 mVrms | 20 mVrms | 30 mVrms | 30 mVrms | 30 mVrms | 30 mVrms | 50 mVrms | 50 mVrms | 100 mVrms | 100 mVrms | 100 mVrms | 150 mVrms | 200 mVrms | |||
| 測定周波数帯域5 Hz〜1 MHzにおいて | |||||||||||||||
| 立上り時間 | 100 ms （定格負荷） ／100 ms（無負荷） | ||||||||||||||
| 立下り時間 | 100 ms （定格負荷） ／ 2000 ms（無負荷） | 200 ms （定格負荷）／4000 ms（無負荷） | 200 ms（定格負荷）/ 5000 ms（無負荷） | 200 ms（定格負荷）/ 6000 ms（無負荷） | |||||||||||
| 温度係数 | 100 ppm／℃（max）［外部アナログコントロール時］ | ||||||||||||||
| 定電流 *1 | 設定確度 | ±（0.5 ％ of rating ＋50 mA） | |||||||||||||
| 設定可能最大電流 | 105 ％ of rating | ||||||||||||||
| 電源変動 | ±（0.1 ％ of rating ＋30 mA） | ||||||||||||||
| 負荷変動 | ±（0.2 ％ of rating ＋30 mA） | ||||||||||||||
| リップルノイズ | 500 mArms | 400 mArms | 400 mArms | 350 mArms | 300 mArms | 200 mArms | 200 mArms | 200 mArms | 200 mArms | 150 mArms | 120 mArms | ||||
| 測定周波数帯域が5 Hz〜1 MHz、出力電圧が定格出力電圧の10 ％〜100 ％の範囲において | |||||||||||||||
| 温度係数 | 200 ppm／℃（typ）［外部アナログコントロール時］ | ||||||||||||||
| OUTPUT ON/OFFディレイ | OFF、0.1 s〜10.0 s（分解能 0.1 s） | ||||||||||||||
| 電圧表示 | 最大表示 | 99.99 | 999.9 | 9999 | |||||||||||
| 確度 | ±（0.2 ％of reading＋5 digits） 23 ℃±5 ℃において | ||||||||||||||
| 電流表示 | 最大表示 | 999.9 | 99.99 | ||||||||||||
| 確度 | ±（0.5 ％of reading＋5 digits）23 ℃±5 ℃において | ||||||||||||||
| 保護機能 | 過電圧保護（OVP）/過電流保護（OCP）/過熱保護（OHP）/入力欠相保護（PHASE）/ファン異常保護（FAN） センシング保護（SENSE）/ブリーダ回路の過熱保護（BOHP）/シャットダウン（SD） | ||||||||||||||
| 外部アナログ制御 | OUTPUT ON/OFF制御他 | OUTPUT ON/OFF、SHUTDOWN | |||||||||||||
| 定電圧 外部電圧制御 | 0 V〜10 V で定格出力電圧の 0 %〜 100 % | ||||||||||||||
| 定電圧 外部抵抗制御 | 0 Ω〜10 kΩで定格出力電圧の 0 %〜 100 %または100 ％〜0 ％ | ||||||||||||||
| 定電流 外部電圧制御 | 0 V〜10 Vで定格出力電流の 0 %〜 100 % | ||||||||||||||
| 定電流 外部抵抗制御 | 0 Ω〜10 kΩで定格出力電流の 0 %〜 100 %または100 ％〜0 ％ | ||||||||||||||
| モニタ出力 | 出力電圧モニタ | 定格電圧出力時 10.00 V±0.25 V | |||||||||||||
| 0 V出力時 0.00 V±0.25 V | |||||||||||||||
| 出力電流モニタ | 定格電流出力時 10.00 V±0.25 V | ||||||||||||||
| 0 A出力時 0.00 V±0.25 V | |||||||||||||||
| ステータス 出力 | OUT ON、 CV、CC、ALARM、POWER ON、POWER OFF、絶縁オープンコレクタ | ||||||||||||||
| リモートコントロール | RS232C標準装備 最大38400 bps SCPIコマンド | ||||||||||||||
| 動作温度・湿度範囲 | 0 ℃〜50 ℃、20 ％〜85 ％rh | ||||||||||||||
| 保存温度・湿度範囲 | −25 ℃〜70 ℃、90 ％rh以下（結露なし） | ||||||||||||||
| 外形寸法（最大寸） | 430（440）W×129.2（155）H×550（620）D mm | ||||||||||||||
| 質量 | 約26 kg | 約27 kg | 約25 kg | 約24 kg | 約23 kg | 約22 kg | 約23 kg | ||||||||
*1 定電流動作時（定格出力電流時に出力電圧設定を定格出力電圧以上に設定）。定格負荷： 定格出力電流を流したとき、その電圧降下が定格出力電流時最大出力電圧の 95％～100％となる抵抗値の負荷です。負荷用電線の電圧降下を含めて、本製品の出力電圧が定格出力電流時最大出力電圧を超えないことが必要です。無負荷： 定格出力電流を流したとき、その電圧降下が定格出力電流時最大出力電圧の 10％または 1V のどちらか高い方の値となる抵抗値の負荷です。
通信インターフェース（各モデル共通）
| RS232C | EIA232D仕様に準拠 D-SUB 9ピンコネクタ ボーレート：1200, 2400, 4800, 9600, 19200, 38400 bps データ長7 Bitまたは8 Bit、ストップビット1 Bitまたは2 Bit、パリティビットなし、フロー制御 |
|---|---|
| GPIB*1 | IEEE Std 488.1-1987仕様に準拠 SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT1, C0, E1 |
| USB*1 | USB2.0仕様に準拠 通信速度12 Mbps (FullSpeed) USBTMC-USB488デバイスクラス仕様に準拠 |
| LAN*1 | VXI-11プロトコルに準拠 IEEE 802.3 100Base-TX/10Base-T Ethernet IPv4, RJ-45コネクタ |
| 共通 | メッセージングプロトコル IEEE Std 488.2-1992、SCPI Specification 1999.0仕様に準拠 |
*1 オプション装着時。本体への取付けは GPIB、USB、LAN いずれかひとつになります。
スマートラックシステム
16kW
| 仕様 | 出力 | 入力 | 質量*2 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 形名*1 | CV | CC | 電圧／周波数 | 電流 | 突入電流 | 電力 | 力率 | 効率 | kg（約） |
| V | A | A (max.) | A (max.) | kVA (max.) | typ. | ％(min.) | |||
| PAT20-800TM（X） | 0〜20 | 0〜800 | 三相 AC200V〜AC240V （AC180V〜AC250V） 50Hz〜60Hz （47Hz〜63Hz） | 62 | 200 | 20 | 0.95 | 85 | 80（90） |
| PAT40-400TM（X） | 0〜40 | 0〜400 | 62 | 200 | 20 | 80（90） | |||
| PAT60-266TM（X） | 0〜60 | 0〜266 | 62 | 200 | 20 | 80（90） | |||
| PAT160-100TM（X） | 0〜160 | 0〜100 | 62 | 200 | 20 | 80（90） | |||
*1 ブレーカ付モデルは形名末尾に「X」が付きます。 *2 （ ）内はブレーカ付モデルの場合。
24kW
| 仕様 | 出力 | 入力 | 質量*2 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 形名*1 | CV | CC | 電圧／周波数 | 電流 | 突入電流 | 電力 | 力率 | 効率 | kg（約） |
| V | A | A (max.) | A (max.) | kVA (max.) | typ. | ％(min.) | |||
| PAT20-1200TM（X） | 0〜20 | 0〜1200 | 三相 AC200V〜AC240V （AC180V〜AC250V） 50Hz〜60Hz （47Hz〜63Hz） | 96 | 300 | 30 | 0.95 | 85 | 120（130） |
| PAT40-600TM（X） | 0〜40 | 0〜600 | 96 | 300 | 30 | 120（130） | |||
| PAT60-399TM（X） | 0〜60 | 0〜399 | 96 | 300 | 30 | 120（130） | |||
| PAT160-150TM（X） | 0〜160 | 0〜150 | 96 | 300 | 30 | 120（130） | |||
*1 ブレーカ付モデルは形名末尾に「X」が付きます。 *2 （ ）内はブレーカ付モデルの場合。
32kW
| 仕様 | 出力 | 入力 | 質量*2 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 形名*1 | CV | CC | 電圧／周波数 | 電流 | 突入電流 | 電力 | 力率 | 効率 | kg（約） |
| V | A | A (max.) | A (max.) | kVA (max.) | typ. | ％(min.) | |||
| PAT20-1600TM（X） | 0〜20 | 0〜1600 | 三相 AC200V〜AC240V （AC180V〜AC250V） 50Hz〜60Hz （47Hz〜63Hz） | 128 | 400 | 40 | 0.95 | 85 | 150（160） |
| PAT40-800TM（X） | 0〜40 | 0〜800 | 128 | 400 | 40 | 150（160） | |||
| PAT60-532TM（X） | 0〜60 | 0〜532 | 128 | 400 | 40 | 150（160） | |||
| PAT160-200TM（X） | 0〜160 | 0〜200 | 128 | 400 | 40 | 150（160） | |||
*1 ブレーカ付モデルは形名末尾に「X」が付きます。 *2 （ ）内はブレーカ付モデルの場合。
40kW
| 仕様 | 出力 | 入力 | 質量*2 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 形名*1 | CV | CC | 電圧／周波数 | 電流 | 突入電流 | 電力 | 力率 | 効率 | kg（約） |
| V | A | A (max.) | A (max.) | kVA (max.) | typ. | ％(min.) | |||
| PAT20-2000TM（X） | 0〜20 | 0〜2000 | 三相 AC200V〜AC240V （AC180V〜AC250V） 50Hz〜60Hz （47Hz〜63Hz） | 160 | 500 | 50 | 0.95 | 85 | 180（200） |
| PAT40-1000TM（X） | 0〜40 | 0〜1000 | 160 | 500 | 50 | 180（200） | |||
| PAT60-655TM（X） | 0〜60 | 0〜665 | 160 | 500 | 50 | 180（200） | |||
| PAT160-250TM（X） | 0〜160 | 0〜250 | 160 | 500 | 50 | 180（200） | |||
*1 ブレーカ付モデルは形名末尾に「X」が付きます。 *2 （ ）内はブレーカ付モデルの場合。
ラインアップ
スマートラックシステム
オプション
通信インターフェース（工場オプション）
縦置きスタンド
入力電源ケーブル
並列運転ケーブル
パワースイッチガード
ラックマウントブラケット
シーケンス作成ソフトウェア
カタログ
