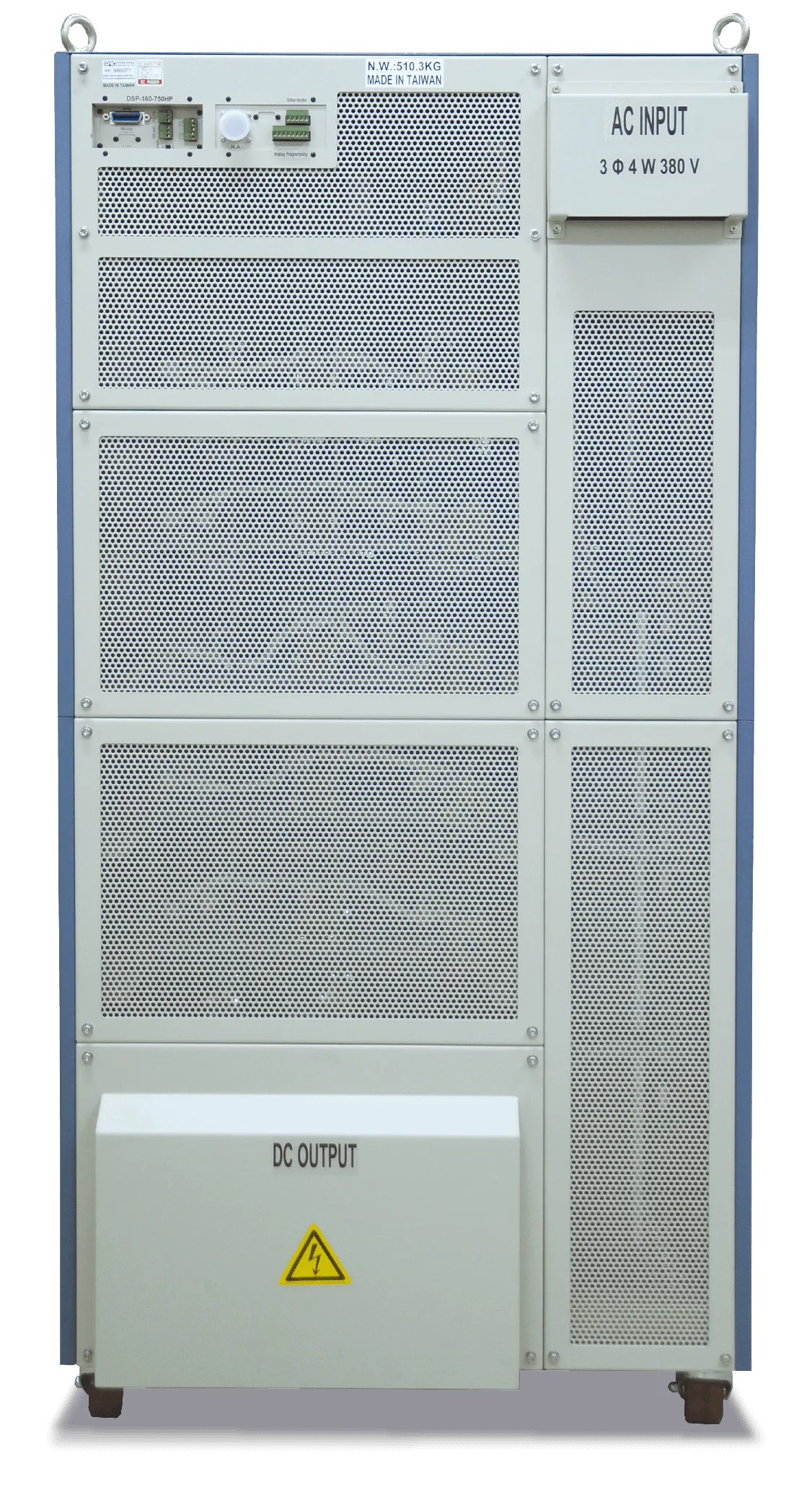

大容量直流安定化電源 PHP-Tシリーズ
性能・機能
太陽光、風力、燃料電池などスマートグリッド実証試験、大容量インバータ、EV用電装品の評価試験に
PHP-T シリーズは、大容量で高効率な定電圧(CV)定電流(CC)自動移行型直流安定化電源です。出力電力は120kW タイプで、全7 モデルをラインアップ。電圧は60 V から600V、電流は200A から2000A と広範囲をカバーしています。通信インターフェースはGPIB、RS-485 を標準装備。太陽光、風力、燃料電池などスマートグリッド実証試験など大電力用途に最適です。
※モータインバータなど、回生電力のある負荷にはご使用できません。(回生電力がある場合は、電子負荷装置などを併用して下さい)
形名 | 定格電圧 | 定格電流 |
PHP60-2000T | 60V | 2000A |
PHP80-1500T | 80V | 1500A |
PHP160-750T | 160V | 750A |
PHP250-480T | 250V | 480A |
PHP350-340T | 350V | 340A |
PHP500-240T | 500V | 240A |
PHP600-200T | 600V | 200A |
保護機能、エラー検出機能
負荷に対する過電圧保護(OVP)、過電流保護(OCP)機能を備えています。 その他過熱保護(OTP)、エラー検出機能があります。 EMERGENCY(非常停止)ボタンで運転を遮断できます。
メモリ機能
出力の設定値(電流と電圧の組み合わせ)を20 個まで保存できます。 使用頻度の高い設定を保存すると便利です。
シーケンス機能
シーケンスプログラムは9 つのシーケンスメモリから構成されます。 各シーケンスメモリは500 個のステップがあります。シーケンスの動作は、メモリに設定された内容を1 ステップずつ自動的に 実行していく機能です。1 ステップずつ設定していくことにより、様々な電圧、 電流の変化をシミュレーションできます。
ランプ出力(立上り傾斜上昇、立下り傾斜下降)
間を設定できます。 電圧の急激な変化が負荷に影響を与える場合に使用します。
リモートインターフェース
RS-485 およびGPIB を標準装備しています。 リモートインターフェースはIEEE 488.2std 1992 と SCPI Specification1999.0 に対応しています。
リモートセンシング
負荷用電線の抵抗による電圧降下などの影響を低減して、 負荷端の出力電圧を安定させることができます。 電圧降下の補償は、片道最大2.5 V です。
仕様
仕様 | AC入力 | 定格 | 電圧 | 電流 | 電圧表示 | 電流表示 | 質量 | ||||||
形名 | 電流 (MAX) | 突入電流 (MAX) | 電力 (MAX) | 効率 (MIN) | 出力電圧 (V) | 出力電流 (A) | リップル (rms) | リップル (rms) | 最大表示 | 表示確度 | 最大表示 | 表示確度 | (約) kg |
PHP60-2000T | 230Aac (入力380V三相) | 56A (入力380V三相) | 150kVA | 85% | 60 | 2000 | 65mV | 2000mA | 99.999 | ±(0.2% of rtg + 3digits) | 9999.9 | ±(0.5% of rtg + 3digits) | 610 |
PHP80-1500T | 80 | 1500 | 96mV | 1500mA | |||||||||
PHP160-750T | 160 | 750 | 180mV | 750mA | 999.99 | 999.99 | |||||||
PHP250-480T | 250 | 480 | 270mV | 480mA | |||||||||
PHP350-340T | 350 | 340 | 400mV | 340mA | |||||||||
PHP500-240T | 500 | 240 | 520mV | 240mA | |||||||||
PHP600-200T | 600 | 200 | 630mV | 200mA | |||||||||
