交流電源
GPIB(OPTION)RS232CUSB(OPTION)DRIVERS

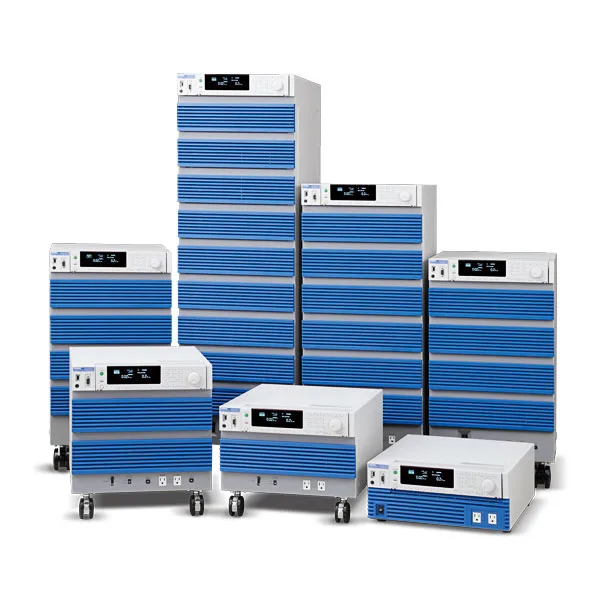

高機能交流安定化電源

PCR-LEシリーズ

PCR-LE-SERIES

550,000円 – 4,100,000円

  • 高速リニアアンプによる高品位・高安定な出力
  • 各種電源変動シミュレーション・シーケンス動作
  • 単相500VA～ 9kVA、オプションで単相3線、三相システムも可能
  • 単相27kVA、単相3線54kVA、三相81kVAまで拡張可能、異なるモデル同士の組み合わせも可能（別売の拡張運転ドライバが必要）
  • 各種計測機能を標準装備
  • AC、DC、AC＋ DCの各出力が可能
  • フロントパネル脱着可能
  • エコ機能搭載

PCR12000LE2、PCR18000LE2、PCR27000LE2は、設置工事費が別途必要となりますので、当社営業までご相談下さい。


LAN LXIUKCA
エミッション試験 IEC 61000-3-2（要 高調波測定器） IEC 61000-3-12（要 高調波測定器） IEC 61000-3-3（要 フリッカ測定器） IEC 61000-3-11（要 フリッカ測定器）
イミュニティ試験 IEC 61000-4-11 オプション対応可能 IEC 61000-4-13 対応可能 IEC 61000-4-14 対応可能 IEC 61000-4-27 対応可能 IEC 61000-4-28 対応可能 IEC 61000-4-29 対応可能 IEC 61000-4-34 カスタム対応
アビオニクス MIL-STD-704 対応可能 RTCA/DO-160 対応可能 JIS W0812 対応可能
系統模擬試験 単相：対応可能
myKIKUSUIにログイン / myKIKUSUIとは？
お問い合わせ
製品画像型名入力：皮相電力（kVA以下）出力定格ACモード：電力容量標準価格WEBかんたんお見積り
PCR500LE0.93500VA550,000円
（税込：605,000円）
PCR1000LE1.81kVA760,000円
（税込：836,000円）
PCR2000LE3.62kVA1,060,000円
（税込：1,166,000円）
PCR3000LE5.53kVA1,700,000円
（税込：1,870,000円）
PCR4000LE7.34kVA1,990,000円
（税込：2,189,000円）
PCR6000LE/LE2PCR6000LE10.66kVA2,900,000円
（税込：3,190,000円）
PCR9000LE/LE2PCR9000LE15.79kVA4,100,000円
（税込：4,510,000円）
商品コード: PCR-LE-SERIES

ラインアップ

ZOOM
製品画像モデル価格出力容量出力最大電流ACモード (L / Hレンジ ）DCモード (L / Hレンジ ）
電圧最大電流*電圧最大電流*
PCR500LEPCR500LE550,000円 （税込：605,000円）単相500VA5A / 2.5A1V ~ 150V / 2V ~ 300V5A / 2.5A±1.4V ~ ±212V / ±2.8V ~ ±424V3.5A / 1.75A
PCR1000LEPCR1000LE760,000円 （税込：836,000円）単相1kVA10A / 5A10A / 5A7A / 3.5A
PCR2000LEPCR2000LE1,060,000円 （税込：1,166,000円）単相2kVA20A / 10A20A / 10A14A / 7A
PCR3000LEPCR3000LE1,700,000円 （税込：1,870,000円）単相3kVA30A / 15A30A / 15A21A / 10.5A
PCR4000LEPCR4000LE1,990,000円 （税込：2,189,000円）単相4kVA40A / 20A40A / 20A28A / 14A
PCR6000LEPCR6000LE2,900,000円 （税込：3,190,000円）単相6kVA60A / 30A60A / 30A42A / 21A
PCR9000LEPCR9000LE4,100,000円 （税込：4,510,000円）単相9kVA90A / 45A90A / 45A63A / 31.5A

仕様

入力定格（AC実効値）

ZOOM
項目／形名PCR500LEPCR1000LEPCR2000LEPCR3000LEPCR4000LEPCR6000LEPCR9000LE
 3P3W 200V3P4W 400V3P3W 200V3P4W 400V
電圧85Vac〜132Vac/170Vac〜250Vac *1170Vac〜250Vac線間電圧 324V 〜 440V
（相電圧 187V 〜 254V）		170Vac〜250Vac線間電圧 324V 〜 440V
（相電圧 187V 〜 254V）
相数単相単相三相3線三相4線三相3線三相4線
周波数47Hz〜63Hz
皮相電力約0.93kVA約1.8kVA約3.6kVA約5.5kVA約7.3kVA約10.6kVA約15.7kVA
力率 *20.97（TYP値）
最大電流 *111.3A/5.5A22A/10.8A44A/21.5A66A/32A88A/43A64A38A21A55A30A

*1 入力100V 系/200V 系 *2 入力電圧100V/200V、出力電圧100V/200V、出力電流定格値、負荷力率1、出力周波数40Hz 〜999.9Hz の場合


出力定格（AC実効値）

ZOOM
項目／形名PCR500LEPCR1000LEPCR2000LEPCR3000LEPCR4000LEPCR6000LEPCR9000LE
3P3W 200V3P4W 400V3P3W 200V3P4W 400V
電圧 （出力 L/H レンジ） 1V 〜 150V/2V 〜 300V
分解能0.1V
電圧設定範囲0 〜 152.5V/0V 〜 305.0V
電圧設定確度（出力 L/H レンジ）*3±（0.3 % of set + 0.6V）
最大電流 *45A/2.5A10A/5A20A/10A30A/15A40A/20A60A/30A90A/45A
相数単相
電力容量500VA1kVA2kVA3kVA4kVA6kVA9kVA
最大ピーク電流 *5最大電流（実効値）の 4 倍（TYP 値）
最大逆潮流 *6最大電流（実効値）の 30%
負荷力率0 〜 1（推相または遅相） *4
周波数*4 1Hz 〜 999.9Hz
分解能0.01Hz（1.00Hz 〜 100.0Hz）、0.1Hz（100.0Hz 〜 999.9Hz）

*3 出力周波数45Hz 〜65Hz、無負荷、常温において *4 出力電圧1V 〜100V/2V 〜200V、負荷力率0.8 〜1 の時出力電圧100V 〜150V/200V 〜300V の場合には、出力電圧により出力電流を低減負荷力率が0 〜0.8 の場合には、負荷力率により出力電流を低減出力周波数が1Hz 〜40Hz の場合には、出力周波数により出力電流を低減 *5 コンデンサインプット型整流負荷に対して（ただし定格出力電流の実効値により制限） *6 出力電圧100V/200V、出力周波数40Hz 〜999.9Hz において（逆潮流電流位相が出力電圧に対して-180 deg の場合）


出力定格DCモード

ZOOM
項目／形名PCR500LEPCR1000LEPCR2000LEPCR3000LEPCR4000LEPCR6000LEPCR9000LE
3P3W 200V3P4W 400V3P3W 200V3P4W 400V
電圧 （出力L/Hレンジ） 1.4V〜212V/2.8V〜424V
分解能0.1V
電圧設定範囲-215.5 〜+215.5 V/-431.0 V 〜+431.0 V
電圧設定確度（出力L/Hレンジ） *7±（0.05 % of set + 0.05/0.1V）
最大電流 *83.5A/1.75A7A/3.5A14A/7A21A/10.5A28A/14A42A/21A63A/31.5A
最大瞬時電流 *9最大電流（実効値）の3.6倍
電力容量350W700W1.4kW2.1kW2.8kW4.2kW6.3kW

*7 無負荷、常温において *8 出力電圧± 100V 〜± 212V/ ± 200V 〜± 424V の場合には、出力電圧により出力電流を低減 *9 定格出力電流の実効値により制限


出力電圧安定度

ZOOM
項目／形名PCR500LEPCR1000LEPCR2000LEPCR3000LEPCR4000LEPCR6000LEPCR9000LE
3P3W 200V3P4W 400V3P3W 200V3P4W 400V
電源変動*10± 0.1 % 以内
負荷変動（出力 L/H レンジ）*11± 0.1V 以内 / ± 0.2V 以内
出力周波数変動 *12FAST± 0.2 % 以下–
MEDIUM± 0.3 % 以内
リップルノイズ DC モード （5Hz 〜 1MHz 成分）0.15Vrms 以下0.2Vrms 以下0.25Vrms 以下
周囲温度変動 *13100ppm/℃（TYP 値）

*10 定格範囲の変更に対して *11 定格の0 〜100% 変化に対して出力電圧80V 〜150V/160V 〜300V、負荷力率1 の場合。出力端子台における。レスポンスモードFAST およびMEDIUM にて *12 40Hz 〜999.9Hz において 出力電圧80V 〜150V/160V 〜300V、負荷力率1 の場合。200Hz を基準とした時の出力電圧変動。 *13 定格範囲の変化に対して出力電圧レンジ100V/200V、出力電流0A の場合


出力周波数安定度、出力電圧波形歪率、出力電圧応答速度、効率

ZOOM
項目／形名PCR500LEPCR1000LEPCR2000LEPCR3000LEPCR4000LEPCR6000LEPCR9000LE
3P3W 200V3P4W 400V3P3W 200V3P4W 400V
出力周波数安定度 *14 ± 5 × 10-5 以内
設定確度± 1 × 10-4 以内
出力電圧波形歪率 *15FAST± 0.2 % 以下–
MEDIUM± 0.3 % 以下
出力電圧応答速度 *16FAST20 μ s（TYP 値）–
MEDIUM30 μ s（TYP 値）
効率*1754% 以上 / 56% 以上55% 以上 /57% 以上58% 以上

*14 すべての定格範囲の変化に対して *15 出力電圧80V 〜150V/160V 〜300V、負荷力率1 の場合 *16 出力電圧100V/200V、負荷力率1 の場合、出力電流0A ←→定格値の変化に対して。 *17 入力電圧100V/200V、出力電圧100V/200V、出力電流定格値、負荷力率1、出力周波数40Hz 〜999.9Hz の場合


指示計（蛍光表示管表示）

ZOOM
項目／形名PCR500LEPCR1000LEPCR2000LEPCR3000LEPCR4000LEPCR6000LEPCR9000LE
3P3W 200V3P4W 400V3P3W 200V3P4W 400V
電圧計 *18分解能0.1V
確度±（1 % of rdng + 2 digits）以内（10V 〜 424V、常温において）
電流計 *18分解能0.01A0.1A
確度±（1 % of rdng + 2 digits）（定格最大電流の 5% から定格最大電流、常温において）
電力計 *19分解能0.1W/1W1W
確度±（1 % of rdng +3 digits）（定格電力容量の 10% から定格最大電力容量、負荷力率 1、常温において）

*18 真の実効値表示、クレストファクタ3 以下の波形において。 DC および出力周波数40Hz 〜999.9Hz において。RMS とAVE において *19 出力周波数45Hz 〜65Hz において


BNC端子

ZOOM
項目／形名PCR500LEPCR1000LEPCR2000LEPCR3000LEPCR4000LEPCR6000LEPCR9000LE
3P3W 200V3P4W 400V3P3W 200V3P4W 400V
SEQ TRIG OUT *20パルス幅約 10μs、オープンコレクタ出力、＋ 5V 約10kΩでプルアップ、直列抵抗約 220Ω、最大シンク電流 10mA、BNC コネクタ
SEQ STAT OUT *20ステップ時間出力、オープンコレクタ出力、＋ 5V 約10kΩでプルアップ、直列抵抗約 220Ω、最大シンク電流 10mA、BNC コネクタ
SEQ TRIG IN *20動作パルス幅 10μs 以上、フォトカプラ入力、ドライブ電圧 5V 直列抵抗約 470Ω、7mA ソースでアクティブ、BNC コネクタ

*20 信号は出力端子と絶縁されていますが、各信号のコモンは共通です。 また論理設定が可能です。


リミット値と保護機能

ZOOM
項目／形名PCR500LEPCR1000LEPCR2000LEPCR3000LEPCR4000LEPCR6000LEPCR9000LE
3P3W 200V3P4W 400V3P3W 200V3P4W 400V
電圧交流電圧アッパーリミット／交流電圧ロワーリミット0.0V 〜 305.0V
直流電圧アッパーリミット／直流電圧ロワーリミット-431.0V 〜＋ 431.0V
出力過電圧保護 AC/AC+DC モード0.0V 〜 474.1V
出力過電圧保護 DC モード-474.1V 〜＋ 474.1V
出力低電圧保護 AC/AC+DC モード0.0V 〜 474.1V
出力低電圧保護 DC モード-474.1V 〜＋ 474.1V
分解能0.1V
周波数アッパーリミット ロワーリミット1Hz 〜 999.9Hz *1
分解能0.01 Hz（1.00Hz 〜 100.0Hz）、0.1 Hz（1.00Hz 〜 999.9Hz）
電流電流リミット*2 AC モード0.50A 〜 5.50A1.00A 〜 11.00A2.00A 〜 22.00A3.00A 〜 33.00A4.00A 〜 44.00A6.00A 〜 66.00A9.00A 〜 99.00A
電流リミット*2 DC/AC+DC モード0.35A 〜 3.85A0.70A 〜 7.70A1.40A 〜 15.40A2.10A 〜 23.10A2.80A 〜 30.80A4.20A 〜 46.20A6.30A 〜 69.30A
+ ピーク電流 リミット*30.50A 〜 22.00A1.00A 〜 44.00A2.00A 〜 88.00A3.00A 〜 132.0A4.00A 〜 176.0A6.00A 〜 264.0A9.00A 〜 396.0A
-ピーク電流 リミット*3-0.50A 〜 -22.00A-1.00A 〜 -44.00A-2.00A 〜 -88.00A-3.00A 〜 -132.0A-4.00A 〜 -176.0A-6.00A 〜-264.0A-9.00A 〜-396.0A
分解能 *40.01A（0.35A 〜 100.0A）、0.1A（100.0A 〜 396.0A）

*1 三相出力ドライバ3P05-PCR-LE（500Hz LMT）取り付け時には、1Hz 〜500.0Hz に制限されます。 *2 実際に供給できる電流値は、定格電流の1.1 倍または電流リミット設定値のどちらか小さい値です。 *3 実際に供給できる電流値は、最大ピーク電流またはピーク電流リミット設定値のどちらか小さい値です。 *4 0.01A/0.1A で設定可能ですが、内蔵DA の分解能の関係上0.01A/0.1A で切り替わらない場合があります。


一般

ZOOM
項目／形名PCR500LEPCR1000LEPCR2000LEPCR3000LEPCR4000LEPCR6000LEPCR9000LE
 3P3W 200V3P4W 400V3P3W 200V3P4W 400V
絶縁抵抗入力－筐体、 出力－筐体、 入力－出力間500Vdc、30MΩ以上500Vdc、10MΩ以上
耐電圧入力－筐体、 出力－筐体、 入力－出力間1.5kVac、1 分間
回路方式リニアアンプ方式
環境条件動作環境屋内使用、過電圧カテゴリⅡ
動作温度範囲0℃〜 +50℃
保存温度範囲-10℃〜 +60℃
動作湿度範囲20 % rh 〜 80 % rh（結露なきこと）
保存湿度範囲90 % rh 以下（結露なきこと）
高度2000m まで
質量約17kg約35kg約55kg約82kg約96kg約140kg約190kg
入力端子インレットM4M5M8M8M8M5M5M5M5
出力端子M4M4M4M5M5M8M8M8M8M8
付属品電源コード1本プラグ付き線長：3m電源コードは付属されておりません。別途巻末のオプション一覧を参照ください。
重量物警告シール−1枚
セットアップガイド1部
クリックリファレンス和文、英文各1部
安全のために1部
CD-ROM1枚
電磁適合性（EMC）*5 *6以下の指令および規格の要求事項に適合 EMC 指令 2014/30/EU EN61326-1（ClassA *7）、EN55011（ClassA *7、Group1 *8） EN61000-3-2、EN61000-3-3 適用条件：本製品に接続するケーブルおよび電線は、すべて 3m 未満を使用以下の指令および規格の要求事項に適合 EMC 指令 2014/30/EU EN61326-1（ClassA *7）、EN55011（ClassA *7、Group1 *8） 適用条件：本製品に接続するケーブルおよび電線は、すべて 3m 未満を使用
安全性 *5以下の指令および規格の要求事項に適合 低電圧指令 2014/35/EU *6 EN61010-1 Class I *9、Pollution Degree2

*5 特注品、改造品には適合されません。 *6 パネルにCE マーキングの表示のあるモデルに対してのみ。 *7 本製品はClass A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。 そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。 *8 本製品はGroup 1 機器です。本製品は、材料処理または検査／分析のために、電磁放射、誘導および／または静電結合の形で意図的に無線周波エネルギーを発生／使用しません。 *9 本製品はClass I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。


オプション

入力電源コード／電源連動ケーブル

PCR1000LE用

PCR2000LE用

PCR3000LE用

PCR4000LE用

PCR6000LE（単相2線）用

PCR6000LE（三相3線）用

PCR9000LE（三相3線）用

PCR6000LE / PCR9000LE（三相4線）用

各種ドライバ

並列運転・マスタ用※1 ※2

並列運転・スレーブ用※1 ※2

三相出力ドライバ／三相出力ドライバ（500Hz制限タイプ）

単相3線出力用

ラックマウントブラケット

PCR500LE用

PCR1000LE用

PCR2000LE用

延長ケーブル（2P05/3P05用）

電源連動ケーブル

接続ケーブル

電力信号ケーブル


各種インターフェース

GPIB用

USB用

LAN用/LXI

アナログ用※3 ※4 ※5 ※6

IECディップ・シミュレータ

ライン・インピーダンス・ネットワーク

コントロールパネル延長ケーブル

ベースホールドアングル

※1 PCR500LE、PCR1000LEは使用不可。※2 最大5台まで並列可能。（電力27kVA以内）※3 入力した波形をそのまま増幅し出力します。※4
マルチ出力モデル（6000LE2、9000LE2）は、多相出力モードでの入力波形の増幅はできません。※5 入力する直流信号に応じて出力する交流の電圧値を可変できます。※6
マルチ出力モデル（6000LE2、9000LE2）は、多相出力モードでの振幅制御はできません。
