GPIB(OPTION)RS232CUSB
大容量モデル(スマートラック)
PLZ-5W SRシリーズ
PLZ-5W SR
2,289,000円 – 6,300,000円
- 容量は6kW〜20.4kW、計4モデル。
- 専用部品による最適化設計。また、組配、校正など全てが完了済みで納品されますので、即日稼働可能。
- 多機能高速応答タイプの電子負荷として業界最小クラス!
- AC電源は90V〜250V自動切換。特別な配線工事は不要。
- 小容量入力でも仕様を保証(試験データ標準添付)。
- LAN/USB/RS-232C標準装備。※GPIBオプション
- シーケンス作成・制御ソフトウェア「Wavy」で制御可能。
- 安全(感電防止)を最大限考慮した負荷入力端子部。
- 大電流対応の負荷ケーブルをご用意(オプション)

ラインアップ
製品画像 | 型名 | 定格動作電圧[V] | 定格電流[A] | 定格電力[W] | 標準価格 | WEBかんたんお見積り |
---|---|---|---|---|---|---|

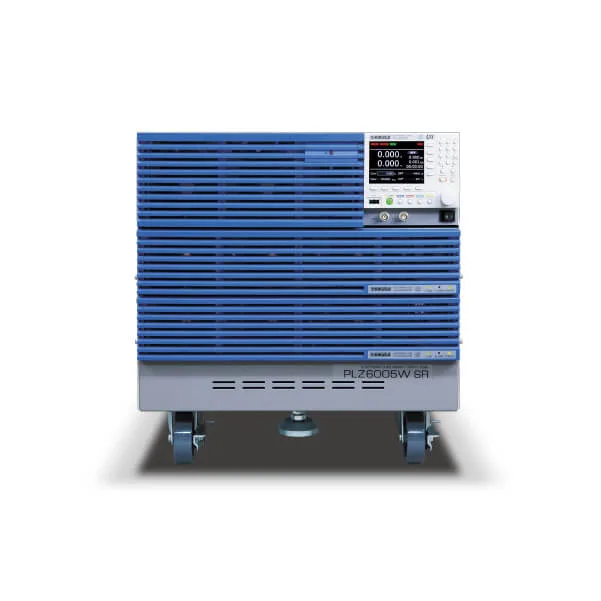

![]() | PLZ6005W SR | 1 to 150 | 1200 | 6000 | 2,289,000円 (税込:2,517,900円) | |

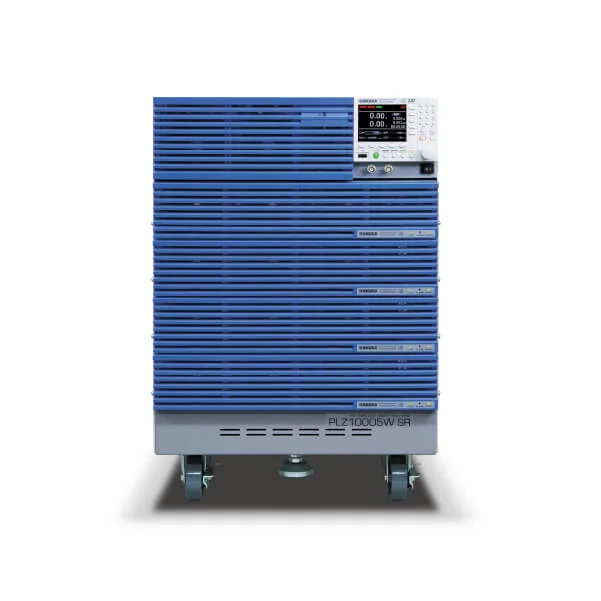

![]() | PLZ10005W SR | 1 to 150 | 2160 | 10800 | 3,339,000円 (税込:3,672,900円) | |

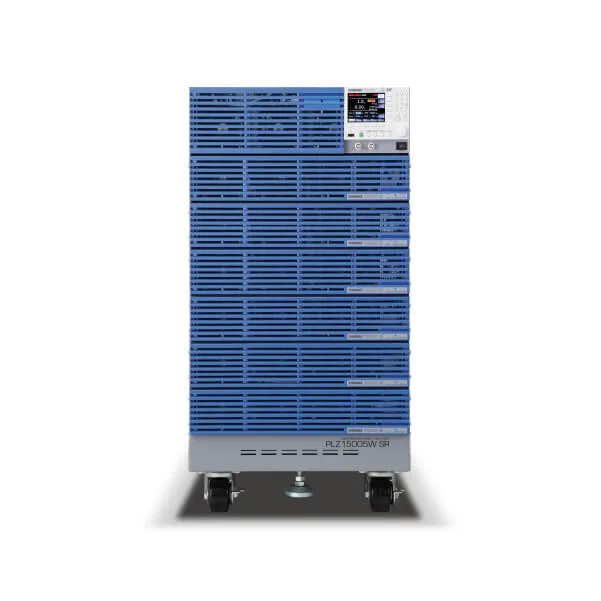

![]() | PLZ15005W SR | 1 to 150 | 2160 | 15600 | 4,830,000円 (税込:5,313,000円) | |

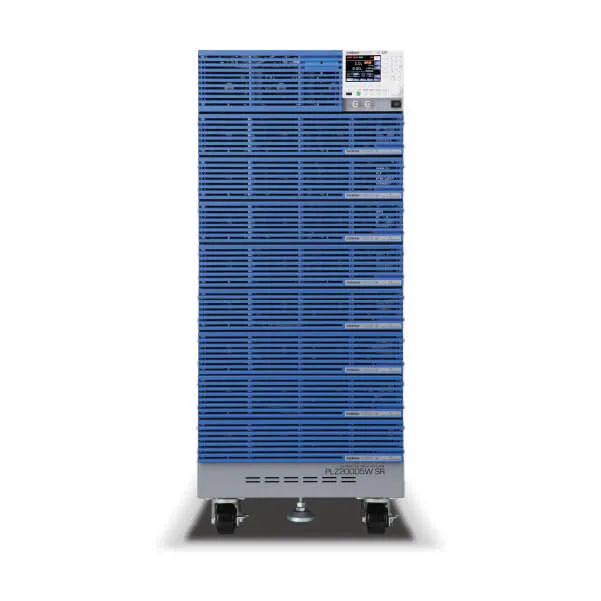

![]() | PLZ20005W SR | 1 to 150 | 2160 | 20400 | 6,300,000円 (税込:6,930,000円) |
仕様
PLZ1205WとブースタPLZ2405WBをコンパクトにアセンブルしたSR(スマートラック)を大容量シリーズとしてラインアップしました。入力電力は6kW、10.8kW、15.6kW、20.4kWとなっています。最大入力電流2160Aです。(PLZ6005W SRは1200A)
仕様
別ウインドウで開く拡大する
形名 | PLZ6005W SR | PLZ10005W SR | PLZ15005W SR | PLZ20005W SR | ||
---|---|---|---|---|---|---|
定格 | 動作電圧 | V | 1〜150 | |||
電流 | A | 1200 | 2160 | |||
電力 | W | 6000 | 10800 | 15600 | 20400 | |
定電流モード(CC) | 設定範囲 | Hレンジ(A) | 0〜1260 | 0〜2268 | 0〜3276 | 0〜4284 |
Mレンジ(A) | 0〜126 | 0〜226.8 | 0〜327.6 | 0〜428.4 | ||
Lレンジ(A) | 0〜12.6 | 0〜22.68 | 0〜32.76 | 0〜42.84 | ||
リップル | mArms * | 120 | 216 | 312 | 408 | |
定電圧モード(CV) | 設定範囲 | Hレンジ(V) | 0〜157.50 | |||
Lレンジ(V) | 0〜15.750 | |||||
分解能 | Hレンジ(mV) | 5 | ||||
Lレンジ(mV) | 0.5 | |||||
定抵抗モード(CR) | 設定範囲 | Hレンジ(S) | 1260 〜 0 | 2268 〜 0 | 3276 〜 0 | 4284 〜 0 |
Mレンジ(S) | 126 〜 0 | 226.8 〜 0 | 327.6 〜 0 | 428.4 〜 0 | ||
Lレンジ(S) | 12.6 〜 0 | 22.68 〜 0 | 32.76 〜 0 | 42.84 〜 0 | ||
定電力モード(CP) | 設定範囲 | Hレンジ(W) | 0 〜 6300 | 0 〜 11340 | 0 〜 16380 | 0 〜 21420 |
Mレンジ(W) | 0 〜 630 | 0 〜 1134 | 0 〜 1638 | 0 〜 2142 | ||
Lレンジ(W) | 0 〜 63.0 | 0 〜 113.4 | 0 〜 163.8 | 0 〜 214.2 | ||
質量 | (約) | kg | 82 | 120 | 160 | 200 |
消費電力 | (約) | VA | 275 | 465 | 655 | 855 |
* 測定周波数帯域幅:10Hz〜1MHz、測定電流:100Aにて
全モデルにボックスタイプの安全カバーを装備
安全(感電防止)はもちろん、カバー開閉による接続のしやすさ、目視確認を可能にするなど、ユーザビリティを最大限に考慮した安全・安心の負荷入力端子部
SRシリーズ用途(例)
- 大容量二次電池放電
- コンバータ評価
- オルタネータ評価
- 燃料電池スタック評価
- 太陽光パネル評価
- EV車載充電器評価
- ハーネス通電による発熱評価
- キャパシタ耐久試験
- 産業用大容量DC電源装置評価
オプション
大電流負荷用電線(両端圧着端子付)
※DC150-4P3M-M12M12は正極用2本・負極用2本の4本セットです。
