大容量スマート交流・直流安定化電源 PCR-WEA/WEA2 シリーズ
- 超小型: 6Uで6kVA (PCR6000WEA2)
- 超大容量一筐体で36kVAモデルまでラインアップ
-
回生機能
*1
(三相3線400Vにも対応)
*1 形名に「R」が付く三相200V/400V入力モデルのみ。構内回生のみ

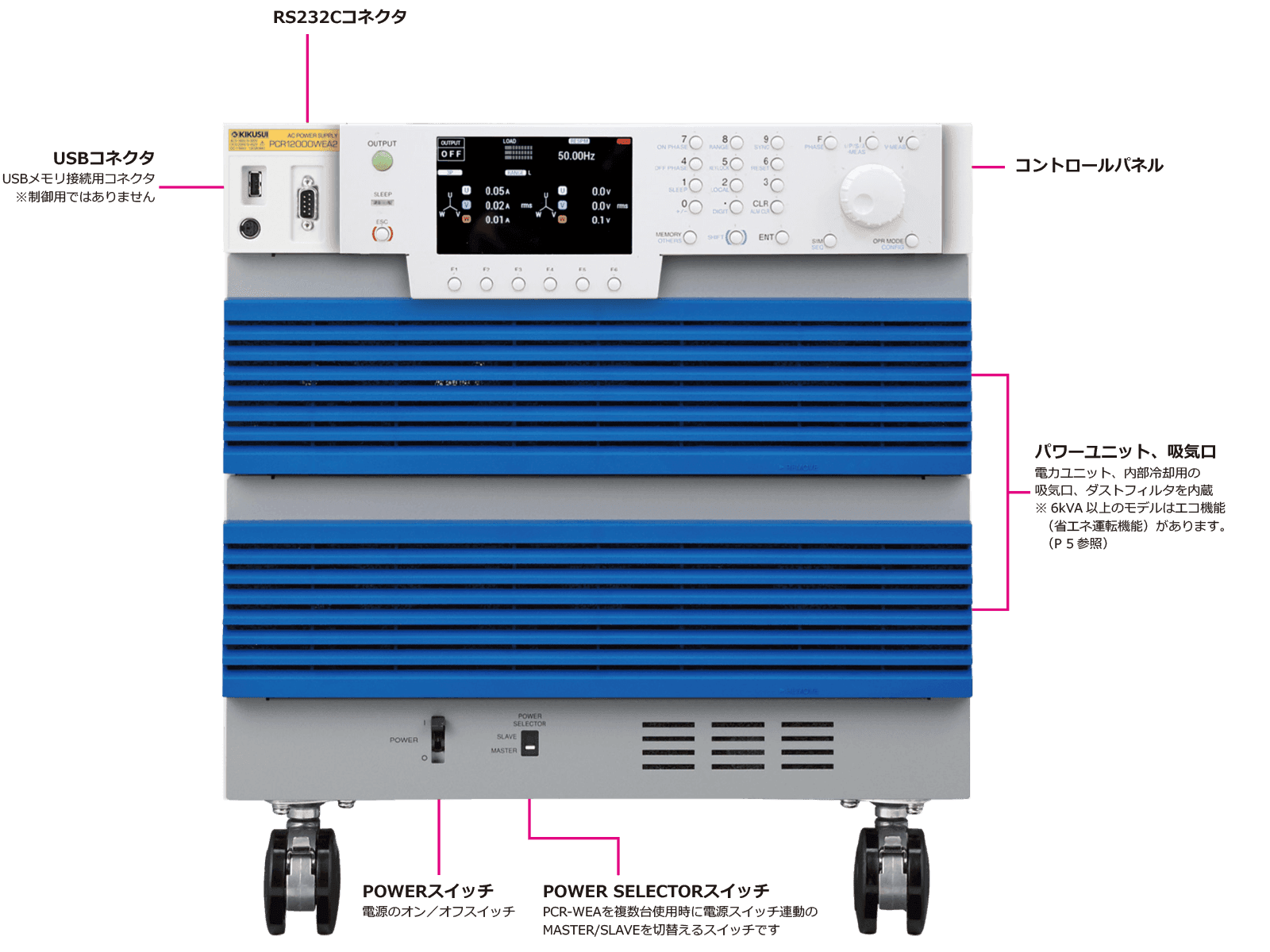

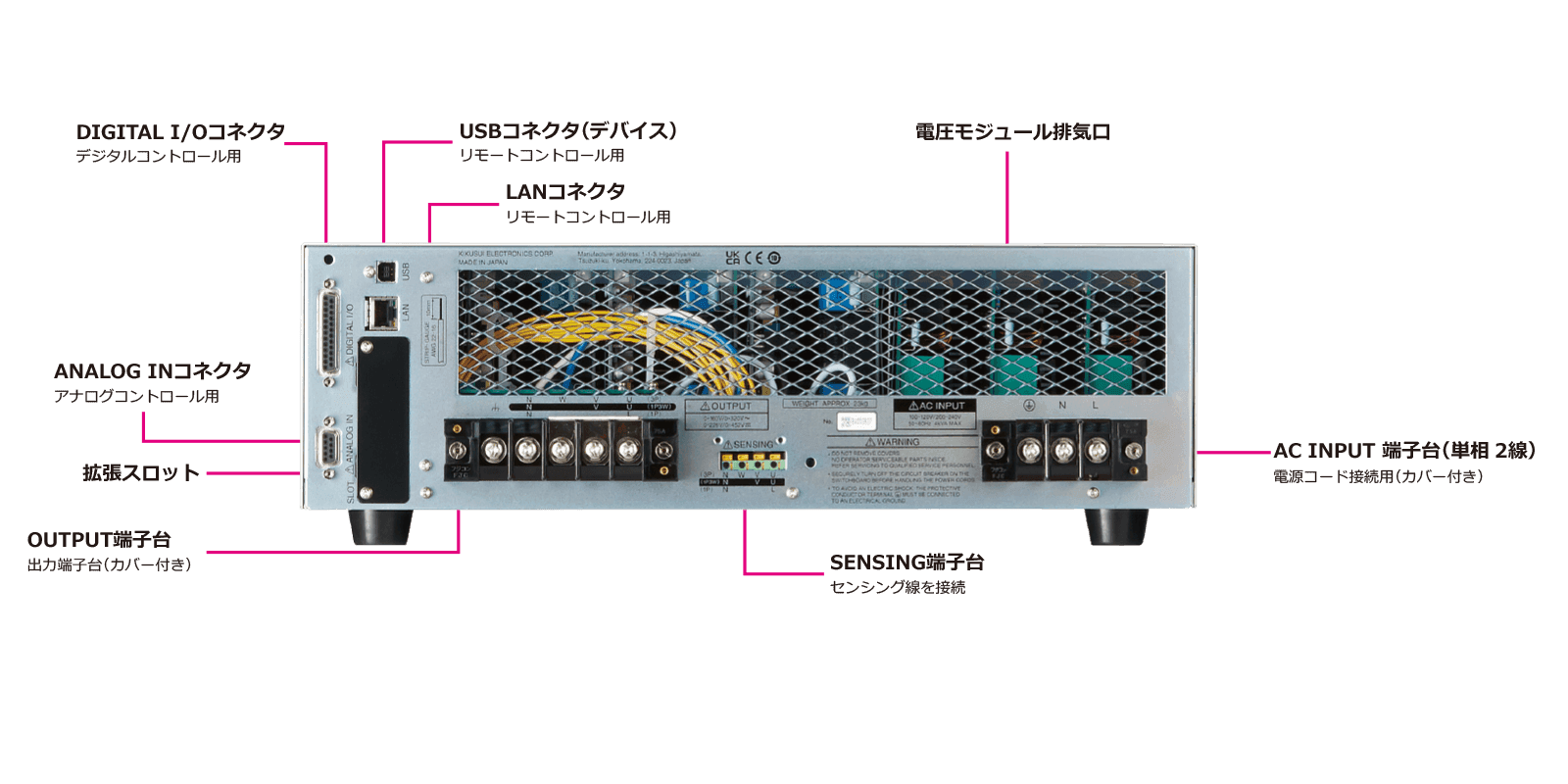

性能・機能
よりパワフルに、より速く、より自由に!
6kVA/6U、一筐体36kVA の高電力密度はそのままに、最大出力電圧と応答特性、そして負荷に対する安定性を向上!最大出力電力800W。PCR-WEA/WEA2 シリーズは、超小型高電力密度、高性能なPWMインバータ方式の大容量交流・直流安定化電源です。最大電力1kVA、2kVA、3kVA、6kVA、12kVA、18kVA、24kVA、30kVA、36kVA の全15モデル。6Uで6kVAのパワーを誇る高電力密度仕様、一筐体で36kVAモデルまでご用意しています。
3kVA以上はマルチタイプで単相 / 単相3線 / 三相出力の切り替えが可能です(PCR-WEA2/WEA2R)。さらに、回生機能 *1付きモデルもラインアップ(PCR-WEA2Rモデル)。また、最大三相540kVA まで拡張が可能です。 *2
- 超小型: 6Uで6kVA(PCR6000WEA2)
- 超大容量一筐体で36kVAモデルまでラインアップ
- 回生機能 *1(三相3線400Vにも対応)
- 最大三相540kVAまで拡張可能 *2
- 通信I/F:LAN, USB, RS232C標準装備。GPIB(オプション)
- 各種電源変動シミュレーション
- シーケンス機能
- 外部アナログ、デジタルコントロール機能(標準装備)
- エコ機能(節電機能)
- DC出力:定格電力の100%
- 出力周波数:1Hz〜5kHz
- 出力電圧:AC 0〜320Vrms、DC 0〜±452V
- アナログモニタ出力(工場オプション) *3
*1:形名に“R” が付く三相200V/400V 入力モデルのみ。構内回生のみ。*2:4 台以上の並列接続をご希望の場合はご相談ください。*3:6kVA モデル以上

- 別ウインドウで開く拡大する
製品画像 形名 価格 相 電力容量[VA] 相電圧[V] (L/Hレンジ)最大電流[A]※1 周波数[Hz] PCR6000WEA2R
PCR6000WEA22,900,000円 (税込:3,190,000円) 単相 6k (仕様保証電圧範囲)
1〜160 / 2〜320
(出力L/Hレンジ)
(電圧設定範囲)
0 〜 161.0 / 0 〜 322.060 / 30 1 to 5000 三相 20 / 10 単相3線 4k PCR12000WEA2R
PCR12000WEA25,500,000円 (税込:6,050,000円) 単相 12k 120 / 60 三相 40 / 20 単相3線 8k PCR18000WEA2R
PCR18000WEA28,100,000円 (税込:8,910,000円) 単相 18k 180 / 90 三相 60 / 30 単相3線 12k PCR24000WEA2R
PCR24000WEA210,700,000円 (税込:11,770,000円) 単相 24k 240 / 120 三相 80 / 40 単相3線 16k PCR30000WEA2R
PCR30000WEA213,300,000円 (税込:14,630,000円) 単相 30k 300 / 150 三相 100 / 50 単相3線 20k PCR36000WEA2R
PCR36000WEA215,900,000円 (税込:17,490,000円) 単相 36k 360 / 180 三相 120 / 60 単相3線 24k - 別ウインドウで開く拡大する
製品画像 形名 価格 電力容量[W] 電圧[V] (L/Hレンジ)最大電流[A]※2 PCR6000WEA2R
PCR6000WEA22,900,000円 (税込:3,190,000円) 6k (仕様保証電圧範囲)
±1.4〜 ±226 / ±2.8〜 ±452
(出力L/Hレンジ)
(電圧設定範囲)
-227.5 〜 +227.5 / -455.0 〜 +455.060 / 30 PCR12000WEA2R
PCR12000WEA25,500,000円 (税込:6,050,000円) 12k 120 / 60 PCR18000WEA2R
PCR18000WEA28,100,000円 (税込:8,910,000円) 18k 180 / 90 PCR24000WEA2R
PCR24000WEA210,700,000円 (税込:11,770,000円) 24k 240 / 120 PCR30000WEA2R
PCR30000WEA213,300,000円 (税込:14,630,000円) 30k 300 / 150 PCR36000WEA2R
PCR36000WEA215,900,000円 (税込:17,490,000円) 36k 360 / 180 - 別ウインドウで開く拡大する
製品画像 形名 価格 相 電圧[V] 皮相電力[kVA以下] 電流[A以下] PCR6000WEA2R 2,900,000円 (税込:3,190,000円) 三相3線 200V 線間電圧 200 〜 240 7.8 27 三相3線 400V 線間電圧 380 〜 480 PCR12000WEA2R 5,500,000円 (税込:6,050,000円) 三相3線 200V 線間電圧 200 〜 240 15.6 53 三相3線 400V 線間電圧 380 〜 480 PCR18000WEA2R 8,100,000円 (税込:8,910,000円) 三相3線 200V 線間電圧 200 〜 240 23.4 80 三相3線 400V 線間電圧 380 〜 480 PCR24000WEA2R 10,700,000円 (税込:11,770,000円) 三相3線 200V 線間電圧 200 〜 240 31.2 106 三相3線 400V 線間電圧 380 〜 480 PCR30000WEA2R 13,300,000円 (税込:14,630,000円) 三相3線 200V 線間電圧 200 〜 240 39 133 三相3線 400V 線間電圧 380 〜 480 PCR36000WEA2R 15,900,000円 (税込:17,490,000円) 三相3線 200V 線間電圧 200 〜 240 46.8 159 三相3線 400V 線間電圧 380 〜 480

PWMインバータ方式 交流安定化電源のフラッグシップモデル
パワーエレクトロニクスに「革新」をもたらす、PCR-WEA/WEA2シリーズ
一目瞭然のコンパクトサイズ!
同じインバータ方式の当社従来品と比較して6kVA モデルでは、60%以上の大幅なコンパクト化を実現しました。また効率も約7%アップし、約85%の高効率を達成しています。
回生機能:100%、時間制限なし
PCR-WEA2R はインバータ方式ながら逆潮流を100% 可能としています。さらに逆潮流時間の制限なしで最大逆潮流電力100%を達成しています。(PCR-LE/LE2では30%) ※ 構内回生に限る。モデル名末尾に“R”が付く三相200V/400V入力モデルのみ。
「DC出力」定格電力の100%
PCR-WEA/WEA2は、AC定格出力に対して100% DCも出力可能です。

一筐体36kVAで「超高電力密度」を実現
電源設置場所にお悩みであれば、スペースファクタを大きく向上させたPCR-WEA/WEA2が省スペース化に大きく貢献できます。大容量モデルになるほど、省スペース化の効果が大きくなります。
設置面積の比較(36kVAの場合)
PCR-WEA/WEA2 なら、PCR-LEの1/6のサイズ!

質量の比較(36kVAの場合)
PCR-WEA/WEA2 なら、PCR-LEの約80%減の重さです!

通信I/F LAN,USB,RS232C 標準装備
PCR-WEA/WEA2 は、標準でデジタルインターフェース:LAN、USB、RS232C を搭載しています。(GPIB はオプション)特にLAN はLXI対応ですので、パソコン、スマートフォン、タブレット等のWebブラウザからの制御・監視が可能となります。例えば別建屋にあるPCR-WEA/WEA2の遠隔制御、管理も手軽に実現することができます。電波暗室/シールドルームに使用する交流安定化電源は、LAN(LXI)で長距離リモコンに対応することも重要なファクターです。また、外部との通信に制限がある場合には、簡易リモコンソフトウェアで電源を直接制御することが可能です。
有線LAN(光ケーブル)接続
無線LAN接続
エコ機能(節電運転) ※6kVA以上のモデル
スリープ機能
一定時間出力しないとパワーユニットが休止状態になり電力消費を抑えることができます。
省エネ運転機能※
供給負荷に応じて必要なパワーユニットだけを運転させる省エネ運転機能があります。 【例】36kVAモデルの場合で6kVAのみ運転
ユニット構造につきメンテナンスも簡単パワーユニット6kVA単位で保守(交換等)が可能です。 ※6kVA以上のモデル
アナログモニタ出力(工場オプション)
差動プローブ、電流センサを使用せず瞬時電圧値/電流値を電圧波形で出力可能です。また電力値の瞬時値も出力する事が可能です。 ※6kVA以上のモデル
※アナログモニタ出力は電圧/電流いずれかを選択して最大3出力までモニタ可能です。
並列運転は、並列運転ケーブル(オプション)1本で接続可能です。
異なるモデルでも可能でフレキシブルに「大容量」を実現します。
最大出力周波数5kHz
最大出力周波数は5kHzで、防衛・航空機搭載電子機器の試験に対応します。航空機に搭載される小型モータ等は、エンジンで発生する急激な変化=電圧変動にさらされる機器が存在します。このような急峻な変化を再現させる為には、2kHz以上の周波数が出力可能な交流電源が必要となります。
最大出力周波数5kHzのPCR-WEA/WEA2は、高周波が必要な機器に対しても、余裕を持って試験が実施できます。また、6kVA / 6Uサイズのコンパクト設計により、電源設置専用のスペースを設けることなく1ラックで自動試験システムを構築することが可能です。

並列運転ドライバ内蔵!ケーブルだけで並列接続。
PCR-WEA/WEA2シリーズは、6kVA以上のモデルなら並列運転ケーブル *を接続するだけで並列運転を容易に実現できます。マスタ機/スレーブ機を連動させてON/OFF する場合には、電源連動ケーブル *を組み合わせて使用します。 *オプション
同一モデルによる構成例
PCR36000WEA2R×4台144kVAの例
※図は概念図です。実際のシステムアップには電力配線等が必要となります。詳しくはお問合せください。
IEC61000-4-11 | 電圧ディップ、瞬停および電圧変動 |
---|---|
IEC61000-4-13 | 高調波・次数間高調波 |
IEC61000-4-14 | 電圧変動 |
IEC61000-4-27 | 機器の不平衡 |
IEC61000-4-28 | 16A/相以下の機器の電源周波数変動 |
IEC61000-4-34 | 16A/相を超える入力電流の機器のための電圧ディップ、短時間停電および電圧変動 |
IEC61000-4-17 | 直流入力電源端子におけるリップル |
IEC61000-4-29 | DCの電圧ディップ、瞬停および電圧変動*2 |
IEC61000-3-2,12 | 高調波電流限度値 |
IEC61000-3-3,11 | 電圧変動、フリッカ限度値 |
*2 予備試験用途向けとなります。
本システムは、交流電源環境における様々な現象をシミュレーションできます。以下の規格条件で、低圧配電系統に接続される電気・電子機器、および DC電源入力ポートを持つ電気・電子機器のイミュニティ試験に使用できます。試験条件は規格範囲を超えて設定できるので、規格試験前の予備試験、イミュニティの余裕度試験およびストレス試験に使用できます。さらに高調波/フリッカアナライザ KHA3000では、交流電源 PCR-WEA/WEA2シリーズおよびラインインピーダンスネットワーク LINシリーズ *1、IEC ディップシミュレータ DSIシリーズ *1と電源線妨害イミュニティ試験ソフトウェアを組み合わせて、IEC規格およびJIS規格に適合した試験ができます。 *1 特注にて製作いたします。
仕様
入力(AC実効値)
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR1000WEA | PCR2000WEA | PCR3000WEA2 | PCR6000WEA2 | PCR12000WEA2 | PCR18000WEA2 | PCR24000WEA2 | PCR30000WEA2 | PCR36000WEA2 | ||
PCR6000WEA2R | PCR12000WEA2R | PCR18000WEA2R | PCR24000WEA2R | PCR30000WEA2R | PCR36000WEA2R | |||||
電圧(公称値) | 単相2線入力 | 100 Vac~120 Vac/200 Vac~240 Vac *1 | ー | |||||||
三相3線入力 | ー | 200V:200 Vac~240 Vac(線間電圧)/ 400V:380 Vac~480 Vac(線間電圧)*2 *8 | ||||||||
三相4線入力 | ー | 380 Vac~480 Vac(線間電圧)*3 | ||||||||
相数 | 単相 | 三相 | ||||||||
周波数(公称値) | 50 Hz~60 Hz | |||||||||
周波数(許容変動範囲) | 45 Hz~65 Hz | |||||||||
皮相電力 | 1.4 kVA以下 | 2.7 kVA以下 | 4 kVA以下 | 7.8 kVA以下 | 15.6 kVA以下 | 23.4 kVA以下 | 31.2 kVA以下 | 39 kVA以下 | 46.8 kVA以下 | |
力率 *4 | 0.95(TYP値) | 200V:0.97(TYP値)、 400V:0.95(TYP値)三相3線入力 /0.95(TYP値)三相4線入力 | ||||||||
最大電流 | 単相2線入力*1 | 17 A / 8.5 A | 32 A / 16 A | 48 A / 24 A | ー | |||||
三相3線入力*5 | ー | 27 A | 53 A | 80 A | 106 A | 133 A | 159 A | |||
三相3線入力*6 | 14 A | 28 A | 42 A | 56 A | 70 A | 84 A | ||||
三相4線入力 | ー | 14 A | 28 A | 42 A | 56 A | 70 A | 84 A | |||
停電保持時間 *4 | 10 ms | |||||||||
保護導体電流*7 | 単相2線入力*1 | 3.5 mA以下 | ー | |||||||
三相3線入力*5 | ー | 10 mA以下 | 15 mA以下 | 20 mA以下 | 25 mA以下 | 30 mA以下 | 35 mA以下 | |||
三相3線入力*6 | ー | 10 mA以下 | 20 mA以下 | 30 mA以下 | 40 mA以下 | 50 mA以下 | 60 mA以下 | |||
三相4線入力 | ー | 3.5 mA以下 |
*1 入力 100 V 系/ 200 V 系(自動選択) *2 形名に“R”が付くモデルは三相3線入力となります。 *3 形名に“R”が付かないモデルは三相4線入力となります。 *4 出力電圧 100 V/200 V、出力電流定格値、負荷力率 1、出力周波数 40 Hz ~ 1 kHz の場合。 *5 三相3線 200V入力。 *6 三相3線 400V入力。 *7 出力電圧100 V/200 V、出力電流定格値、正弦波、負荷力率1、出力周波数45 Hz ~ 65 Hz の場合。 *8 400V入力モデルの場合、対接地電圧が300Vを超える変電設備への接続はしないでください。1極が接地されたデルタ結線の配電設備には接続できません。
出力
形名 | 単相出力モデル | 単相/三相切替モデル | |||||||
---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | |
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | ||||
最大ピーク電流 *11 | 最大出力電流の4倍 | ||||||||
突入電流能力 *3 | 最大出力電流の 3 倍(0.07 s) *12 最大出力電流の 1.4 倍(0.5 s) | 最大出力電流の 1.4 倍(0.5 s) | |||||||
効率 *10 | 82 %(TYP 値) | 85 %(TYP 値) |
AC
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
AC電圧 *1 | 定格 | 160 V / 320 V *2 | ||||||||
設定範囲 | 0 V ~ 161.0 V / 0 V ~ 322.0 V | |||||||||
設定分解能 | 0.1 V | |||||||||
設定確度*3 *4 (相電圧) | ±(0.3 % of setting + 0.3 V)/ ±(0.3 % of setting + 0.6 V) | |||||||||
設定確度*3 *4 (線間電圧) | ±(0.3 % of setting + 0.3 V)/ ±(0.3 % of setting + 0.6 V)*5 | |||||||||
最大電流 *1 *6 | 単相出力 | 10 A / 5 A | 20 A / 10 A | 30 A / 15 A | 60 A / 30 A | 120 A / 60 A | 180 A / 90 A | 240 A / 120 A | 300 A / 150 A | 360 A / 180 A |
単相3線出力 三相出力 | ー | 10 A / 5 A | 20 A / 10 A | 40 A / 20 A | 60 A / 30 A | 80 A / 40 A | 100 A / 50 A | 120 A / 60 A | ||
相数 | 単相 | 単相2線、単相3線、三相4線切り替え可 | ||||||||
電力容量 | 単相 | 1 kVA | 2 kVA | 3 kVA | 6 kVA | 12 kVA | 18 kVA | 24 kVA | 30 kVA | 36 kVA |
三相出力 | ー | |||||||||
単相3線出力 | 2 kVA | 4 kVA | 8 kVA | 12 kVA | 16 kVA | 20 kVA | 24 kVA | |||
負荷力率 | 0 ~1(進相または遅相) | |||||||||
周波数 | 設定範囲 | 1 Hz ~ 5 kHz *7 (5 kHz -3 dB, < 40 Hz ディレーティングが必要 ) | ||||||||
設定分解能 | 0.01 Hz(1.00 Hz ~ 100.0 Hz)、0.1 Hz(100.0 Hz ~ 1000 Hz)、1 Hz(1000 Hz ~ 5000 Hz) | |||||||||
設定確度*3 | ±0.01 % 、温度係数:±0.005 % / ℃ | |||||||||
位相 | 設定分解能 | ー | 0.01°*13、0.1°(1 Hz ~ 500 Hz)、1°(500 Hz ~ 4 kHz)、2°( 4 kHz 以上) | |||||||
設定確度 *3 | ー | ±(0.4° + fo×0.9°)*8 以内 fo: 周波数[kHz] |
DC
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
DC電圧 | 定格 *1 | -226 V ~ +226 V/ -452 V ~ +452 V *2 | ||||||||
設定範囲 *1 | -227.5 V ~ +227.5 V/ -455.0 V ~ +455.0 V | |||||||||
設定分解能 | 0.1 V | |||||||||
設定確度 *9 | ±(0.05 % of setting + 0.1 V) | |||||||||
最大電流 *6 | 10 A / 5 A | 20 A / 10 A | 30 A / 15 A | 60 A / 30 A | 120 A / 60 A | 180 A / 90 A | 240 A / 120 A | 300 A / 150 A | 360 A / 180 A | |
電力容量 | 1 kW | 2 kW | 3 kW | 6 kW | 12 kW | 18 kW | 24 kW | 30 kW | 36 kW |
*1 出力 L レンジ/ H レンジ *2 仕様保証電圧範囲は、1 V ~ 160 V/ 2 V ~ 320 V(AC)および 1.4 V ~ 226 V/ 2.8 V ~ 452 V(DC) *3 周囲温度 23°C±5°C において。 *4 無負荷、出力周波数 45 Hz ~ 65 Hz において。 *5 各相の位相角が 120° において *6 出力相電圧 100 Vac ~ 160 Vac / 200 Vac ~ 320 Vac および出力電圧 100 Vdc ~ 226 Vdc/、200 Vdc ~ 452 Vdc の場合には、 出力電圧により出力電流を低減。出力周波数が 1 Hz ~40 Hz の場合には、出力周波数により出力電流を低減。1 Hz 時は 70 %。 *7 500Hz 制限モデルで、三相出力時は 1 Hz ~ 500.0 Hz に制限されます。 *8 ±(0.4° + 2.5 μs×360°×fo×103) 特定周波数において角度換算した例、 ±0.5° 以内(60Hz 出力時)、±0.8° 以内(400Hz 出力時)。 *9 無負荷、23°C±5°C において。 *10 出力電圧 100 V/200 V、出力電流定格値、負荷力率 1、出力周波数 40 Hz ~ 1 kHz の場合。 *11 クレストファクタが4の場合は、繰り返し出力可能。 *12 125 Vac/250 Vac(出力Lレンジ/Hレンジ)。 *13 波形バンク0、1 Hz ~ 500 Hz において。
回生機能
形名 | 単相/三相切替モデル | ||||||
---|---|---|---|---|---|---|---|
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | ||
最大回生電力*1 | 6 kVA | 12 kVA | 18 kVA | 24 kVA | 30 kVA | 36 kVA | |
最大逆潮流 電流 *1*2 | 単相2線 | 60 A / 30 A | 120 A / 60 A | 180 A / 90 A | 240 A / 120 A | 300 A / 150 A | 360 A / 180 A |
単相3線 三相 | 20 A / 10 A | 40 A / 20 A | 60 A / 30 A | 80 A / 40 A | 100 A / 50 A | 120A / 60 A | |
回生効率*3 | 85 %(TYP値) | ||||||
出力電流高調波歪 | THD:5 %以下、各次:3 %以下(2次~40次) |
*1 出力相電圧 100 Vac ~ 161 Vac/ 200 Vac ~ 322 Vac の場合には、 出力電圧により出力電流を低減。出力周波数が 1 Hz ~ 40 Hz の場合には、出力周波数により出力電流を低減。1 Hz 時は 70 %。 *2 出力電圧 100 V/ 200 V、出力周波数 40 Hz ~ 1 kHz において(電流位相が出力電圧に対して -90 deg ~ -180 deg / 90 deg ~ 180 deg の場合) *3 出力電圧 100 V/200 V、出力電流定格値、正弦波、負荷力率 1、出力周波数 45 Hz ~ 65 Hz の場合
出力電圧安定度(相電圧)
形名 | 単相出力モデル | 単相/三相切替モデル | |||||||
---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | |
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | ||||
電源変動 *1 | ±0.1 % 以内 | ||||||||
負荷変動 *2 | ±0.1 V/ ±0.2 V 以内(1 Hz ~ 100 Hz) ±0.3 V/ ±0.6 V 以内(100.1 Hz ~ 500 Hz) ±1 V/ ±2 V 以内( 500.1 Hz ~ 1 kHz) | ±0.2 V/ ±0.4 V 以内(1 Hz ~ 100 Hz) ±0.3 V/ ±0.6 V 以内(100.1 Hz ~ 500 Hz) ±1 V/ ±2 V 以内( 500.1 Hz ~ 1 kHz) | |||||||
出力周波数による変動 *3 | 出力電圧補正機能を使用する場合:±0.3 % 以内 (1 Hz ~ 1 kHz)、±10 % 以内 (1001 Hz ~ 5 kHz)出力電圧補正機能を使用しない場合:-3 dB 以内(5 kHz) | ||||||||
リップルノイズ *4 | 0.25 Vrms 以下 | ||||||||
周囲温度変動 *5 | ±100 ppm/ ℃(TYP 値) | ||||||||
全高調波歪率 *6 | 0.3 % 以下(1 Hz ~ 100 Hz)、0.5 % 以下(100.1 Hz ~ 330 Hz)、1.5 %/kHz 以下( 330.1 Hz ~ 5 kHz) | ||||||||
過渡応答 *7 | レスポンス FAST:40 μs(TYP 値) | ||||||||
応答速度 Tr/Tf *8 | レスポンス FAST:40 μs(TYP 値)レスポンス MEDIUM:100 μs(TYP 値)レスポンス SLOW:300 μs(TYP 値) |
*1 入力電圧の、定格範囲の変化に対して。 *2 出力電流の、定格の 0 ~ 100 % 変化に対して。出力 L レンジ/ H レンジ 出力相電圧 80 V ~ 160 V / 160 V ~ 320 V、負荷力率 1 、レスポンス FAST の場合。 出力端子台における。コンペンセーション機能を使用しない場合。 *3 AC 設定 40 Hz ~ 5 kHz において 55 Hz を基準とした時の電圧変動 出力相電圧 80 V ~ 160 V / 160 V ~ 320 V、負荷力率 1 、レスポンスモード FAST の場合。出力端子台における。 *4 DC 設定 5 Hz ~ 1 MHz 成分。 *5 動作温度範囲の変化に対して。出力相電圧 100 V/ 200 V、無負荷において。 *6 出力相電圧 80 V ~ 160 V / 160 V ~ 320 V、負荷力率 1、レスポンスモード FAST の場合。出力端子台における。 *7 出力電圧 100 V/ 200 V、負荷力率 1 の場合。出力電流 0 A ←→定格値の変化に対して。 *8 出力電圧の 10 % ~ 90 % において。
測定
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||
---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | |||||
電圧 実効値 | 分解能 | 0.1 V | ||||||
確度 *1 | DC、40 Hz ~ 999.9 Hz:±(0.3 % of reading +1 V) 1 kHz ~ 5 kHz:±(0.5 % of reading +1 V) | |||||||
電流 実効値 | 分解能 | 0 ~ 99.99 A:0.01 A / 100 ~ 999.9 A:0.1 A | ||||||
確度 *1 *2 | 45 Hz ~ 65 Hz:±(0.3 % of reading + 0.3 % of f.s) DC、40 Hz ~ 999.9 Hz:±(0.6 % of reading + 0.6 % of f.s) 1 kHz ~ 5 kHz:±(1.2 % of reading + 1.2 % of f.s) | |||||||
電流 ピーク値 | 分解能 | 0 ~ 99.99 A:0.01 A / 100 ~ 999.9 A:0.1 A | ||||||
確度 *1 *3 | 4 % of f.s | |||||||
有効電力 | 分解能 | 1 W *4 | ||||||
確度 *1 *2 *5 | 45 Hz ~ 65 Hz:±(0.3 % of reading + 0.3 % of f.s) | |||||||
皮相電力 | 分解能 | 1 VA *6 | ||||||
力率 | 分解能 | 0.01 | ||||||
位相差 | 分解能 | 0.1° | ||||||
高調波 測定 | 周波数範囲 (基本波) | 10 Hz ~ 1 kHz | ||||||
解析次数上限 | 5 次~ 50 次 | |||||||
FFTデータ長 | 4096 | |||||||
測定項目 | 電圧・電流実効値/位相角、THD | |||||||
推奨校正周期 | 1 年 |
*1 周囲温度 23°C±5°C において。 *2 定格最大電流の 10 % から 100 %、正弦波において。 *3 正弦波の波高値。 *4 測定値が0 ~ 100 W 未満のときは、分解能は0.1 W になります。 *5 力率 1 において。 *6 測定値が0 ~ 100 VA 未満のときは、分解能は0.1 VA になります。
一般
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
絶縁抵抗 | 入力ー筐体、 出力ー筐体、 入力ー出力間 | 500 Vdc、10 MΩ 以上 | ||||||||
耐電圧 | 入力ー筐体、 出力ー筐体、 入力ー出力間 | 1500 Vac/2150 Vdc、1 分間 | ||||||||
電磁適合性(EMC)*1 *2 | 以下の指令および規格の要求事項に適合EMC 指令 2014/30/EU EN 61326-1 (Class A *3 )、EN 55011 (Class A*3、Group 1 *4 )、EN 61000-3-2*5、EN 61000-3-3*5 適用条件:本製品に接続するケーブルおよび電線は、すべて 3 m 未満を使用。 | 以下の指令および規格の要求事項に適合EMC 指令 2014/30/EU EN 61326-1 (Class A *3 )、EN 55011 (Class A*3、Group 1 *4 ) 適用条件:本製品に接続するケーブルおよび電線は、すべて 3 m 未満を使用。 | ||||||||
安全性 *1 | 以下の指令および規格の要求事項に適合/ 低電圧指令 2014/35/EU *2 EN 61010-1 (Class I *6、汚染度 2 *7 ) UL61010-1*8 CAN/CSA-C 22.2 NO.61010-1*8 | |||||||||
環境条件 | 動作環境 | 屋内使用、過電圧カテゴリ II | ||||||||
動作温度範囲 | 0 ℃~ +50 ℃ | |||||||||
保存温度範囲 | -10 ℃ ~ +60 ℃ | |||||||||
動作湿度範囲 | 20 %rh ~ 80 %rh( 結露なきこと ) | |||||||||
保存湿度範囲 | 90 %rh 以下 ( 結露なきこと ) | |||||||||
高度 | 2000 m まで | |||||||||
質量 | 回生機能なし | 約18 kg | 約21 kg | 約25 kg | 約43 kg | 約66 kg | 約120 kg | 約130 kg | 約160 kg | 約180 kg |
約21 kg*8 | 約24 kg*8 | 約28 kg*8 | – | – | – | – | – | – | ||
回生機能付200V | – | – | – | 約43 kg | 約67 kg | 約120 kg | 約130 kg | 約160 kg | 約180 kg | |
回生機能付400V | – | – | – | 約46 kg | 約70 kg | 約120 kg | 約140 kg | 約170 kg | 約180 kg | |
入力端子 | M6 | M5 | 三相3線入力モデル:M8 三相4線入力モデル:M5 | |||||||
出力端子 | M6 | M5 | M6 | M8 | ||||||
付属品 | 結束バンド(4 本)、 外部コントロール(DIGITAL I/O)用コネクタ(1 個)、 重量物警告シール(1 枚)、 セットアップガイド(はじめにお読みください)(1 冊)、クイックリファレンス(1 枚)、 CD-ROM(1 枚)、 安全のために(1 冊) |
*1 特注品、改造品には適用されません。 *2 パネルに CE マーキング/ UKCAマーキングの表示のあるモデルに対してのみ。 *3 本製品は Class A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。 そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。 *4 本製品は Group 1 機器です。本製品は、材料処理または検査/分析のために、電磁放射、誘導および/または静電結合の形で意図的に無線周波エネルギーを発生/使用しません。 *5 PCR6000WEA2R(三相3線200V入力モデル)は適用されません。 *6 本製品は Class I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。 *7 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)が付着した状態です。 汚染度 2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。 *8 パネルにcTUVusマーキングの表示のあるモデルに対してのみ。
出力インピーダンス設定
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
Lレンジ | 単相 | 0 Ω〜 2000 mΩ | 0 Ω〜 1000 mΩ | 0 Ω〜 667 mΩ | 0 Ω〜 333 mΩ | 0 Ω〜 167 mΩ | 0 Ω〜 111 mΩ | 0 Ω〜 83 mΩ | 0 Ω〜 67 mΩ | 0 Ω〜 56 mΩ |
単相3線 三相 | ー | ー | 0 Ω〜 2000 mΩ | 0 Ω〜 1000 mΩ | 0 Ω〜 500 mΩ | 0 Ω〜 333 mΩ | 0 Ω〜 250 mΩ | 0 Ω〜 200 mΩ | 0 Ω〜 167 mΩ | |
Hレンジ | 単相 | 0 Ω 〜 8000 mΩ | 0 Ω 〜 4000 mΩ | 0 Ω 〜 2667 mΩ | 0 Ω 〜 1333 mΩ | 0 Ω 〜 667 mΩ | 0 Ω 〜 444 mΩ | 0 Ω 〜 333 mΩ | 0 Ω 〜 267 mΩ | 0 Ω 〜 222 mΩ |
単相3線 三相 | ー | ー | 0 Ω 〜 8000 mΩ | 0 Ω 〜 4000 mΩ | 0 Ω 〜 2000 mΩ | 0 Ω 〜 1333 mΩ | 0 Ω 〜 1000 mΩ | 0 Ω 〜 800 mΩ | 0 Ω 〜 667 mΩ |
出力インピーダンス-リアクタンス成分(レスポンスFAST)
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
Lレンジ | 単相 | 40 μH 〜 2000 μH | 20 μH 〜 1000 μH | 13 μH 〜 667 μH | 7 μH 〜 333 μH | 3 μH 〜 167 μH | 2 μH 〜 111 μH | 2 μH 〜 83 μH | 1 μH 〜 67 μH | 1 μH 〜 56 μH |
単相3線 三相 | ー | ー | 40 μH 〜 2000 μH | 20 μH 〜 1000 μH | 10 μH 〜 500 μH | 7 μH 〜 333 μH | 5 μH 〜 250 μH | 4 μH 〜 200 μH | 3 μH 〜 167 μH | |
Hレンジ | 単相 | 160 μH 〜 8000 μH | 80 μH 〜 4000 μH | 53 μH 〜 2667 μH | 27 μH 〜 1333 μH | 13 μH 〜 667 μH | 9 μH 〜 444 μH | 7 μH 〜 333 μH | 5 μH 〜 267 μH | 4 μH 〜 222 μH |
単相3線 三相 | ー | ー | 160 μH 〜 8000 μH | 80 μH 〜 4000 μH | 40 μH 〜 2000 μH | 27 μH 〜 1333 μH | 20 μH 〜 1000 μH | 16 μH 〜 800 μH | 13 μH 〜 667 μH |
出力インピーダンス-リアクタンス成分(レスポンスMED)
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
Lレンジ | 単相 | 80 μH 〜 2000 μH | 40 μH 〜 1000 μH | 27 μH 〜 667 μH | 13 μH 〜 333 μH | 7 μH 〜 167 μH | 4 μH 〜 111 μH | 3 μH 〜 83 μH | 3 μH 〜 67 μH | 2 μH 〜 56 μH |
単相3線 三相 | ー | ー | 80 μH 〜 2000 μH | 40 μH 〜 1000 μH | 20 μH 〜 500 μH | 13 μH 〜 333 μH | 10 μH 〜 250 μH | 8 μH 〜 200 μH | 7 μH 〜 167 μH | |
Hレンジ | 単相 | 320 μH 〜 8000 μH | 160 μH 〜 4000 μH | 107 μH 〜 2667 μH | 53 μH 〜 1333 μH | 27 μH 〜 667 μH | 18 μH 〜 444 μH | 13 μH 〜 333 μH | 11 μH 〜 267 μH | 9 μH 〜 222 μH |
単相3線 三相 | ー | ー | 320 μH 〜 8000 μH | 160 μH 〜 4000 μH | 80 μH 〜 2000 μH | 53 μH 〜 1333 μH | 40 μH 〜 1000 μH | 32 μH 〜 800 μH | 27 μH 〜 667 μH |
出力インピーダンス-リアクタンス成分(レスポンスSLOW)
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
Lレンジ | 単相 | 240 μH 〜 2000 μH | 120 μH 〜 1000 μH | 80 μH 〜 667 μH | 40 μH 〜 333 μH | 20 μH 〜 167 μH | 13 μH 〜 111 μH | 10 μH 〜 83 μH | 8 μH 〜 67 μH | 7 μH 〜 56 μH |
単相3線 三相 | ー | ー | 240 μH 〜 2000 μH | 120 μH 〜 1000 μH | 60 μH 〜 500 μH | 40 μH 〜 333 μH | 30 μH 〜 250 μH | 24 μH 〜 200 μH | 20 μH 〜 167 μH | |
Hレンジ | 単相 | 960 μH 〜 8000 μH | 480 μH 〜 4000 μH | 320 μH 〜 2667 μH | 160 μH 〜 1333 μH | 80μH 〜 667 μH | 53 μH 〜 444 μH | 40 μH 〜 333 μH | 32 μH 〜 267 μH | 27 μH 〜 222 μH |
単相3線 三相 | ー | ー | 960 μH 〜 8000 μH | 480 μH 〜 4000 μH | 240 μH 〜 2000 μH | 160 μH 〜 1333 μH | 120 μH 〜 1000 μH | 96 μH 〜 800 μH | 80 μH 〜 667 μH |
リミット値と保護機能(共通)
設定範囲 | 設定分解能 | |||
---|---|---|---|---|
電圧保護 | 交流電圧アッパーリミット 交流電圧ロワーリミット | 0.0 V〜322.0 V | 0.1 V | |
直流電圧アッパーリミット 直流電圧ロワーリミット | -455 V〜455 V | 0.1 V | ||
出力過電圧保護(OVP) | 実効値 | 14.0 V〜500.5 V | 0.1 V | |
+ピーク値 −ピーク値 | 14.0 V〜500.5 V -500.5 V〜-14.0 V | 0.1 V | ||
電力モジュール過電圧保護 | 固定 | ー | ||
出力低電圧保護(UVP) | 0.0 V〜500.5 V | 0.1 V | ||
周波数保護 | 周波数アッパーリミット 周波数ロワーリミット | 1 Hz〜5000 Hz 500 Hz 制限 モデルは 1 Hz〜500 Hz (三相出力時) | 0.01 Hz(1.00 Hz〜100.0 Hz)、 0.1 Hz(100.0 Hz〜1000 Hz)、 1 Hz(1000 Hz〜5000 Hz) | |
電流保護 | 電流リミット*1 | 最大出力電流 ×0.1 〜最大出力電流 ×1.1 | 0.01 A(0.35 A〜100.0 A)、 0.1 A(100.0 A〜1000 A) | |
+ピーク電流リミット −ピーク電流リミット*2 | 最大出力電流 ×0.1 〜最大出力電流 ×4.2 | |||
過熱保護 | 電力モジュール過熱保護 | 固定 | ー | |
ファン異常 | 固定 | ー | ||
過負荷保護 | 定格電流または電流リミット | 電流リミットの分解能 | ||
単独運転検出 | 固定 | ー | ||
センシング異常検出 | 出力端子電圧に対して ±(10 % +10 V) | ー |
*1 実際に供給できる電流値は、定格電流の 1.1 倍または電流リミット設定値のどちらか小さい値です。 *2 実際に供給できる電流値は、最大ピーク電流またはピーク電流リミット設定値のどちらか小さい値です。
通信インターフェース(共通)
USB | USB2.0 仕様に準拠、通信速度 480 Mbps (High Speed)、ソケット B タイプ、Self-powered USBTMC-USB488 デバイスクラス仕様に準拠 |
---|---|
LAN | IEEE802.3、100Base-TX Ethernet LXI 1.5 Core 2016 (Extended Functions: VXI-11,HiSLIP, IPv6)、通信速度 100 Mbps(オートネゴシエイション、Full Speed) AUTO MDIX 機能 IPv4、RJ-45 コネクタ、カテゴリ 5、ストレートケーブルを使用SCPI Specification 1999.0 仕様に準拠 |
RS232C | EIA232D 仕様に準拠、無手順全二重、D-SUB9 ピンコネクタ(オス)、ケーブルはクロスケーブル(ヌルモデルケーブル)を使用 9600bps/19200bps/38400bps/57600bps/115200bps |
GPIB(オプション) | IEEE Std 488.1-1987 仕様に準拠SH1、AH1、T8、L4、SR0、RL0、PP0、DC0、DT0、C0、E1 24 ピンコネクタ(レセプタクル) |
