コントロールボード
OP02-PIA
30,000円 （税込：33,000円）
- PIA4810／PIA4820専用のコントロールボードです。
- OP01-PIA：フル制御
OP02-PIA：電圧、電流設定のみ
※生産終了につき在庫品限りとなります
カート機能が動くまでの
[yith_wcwl_add_to_wishlist]
製品概要

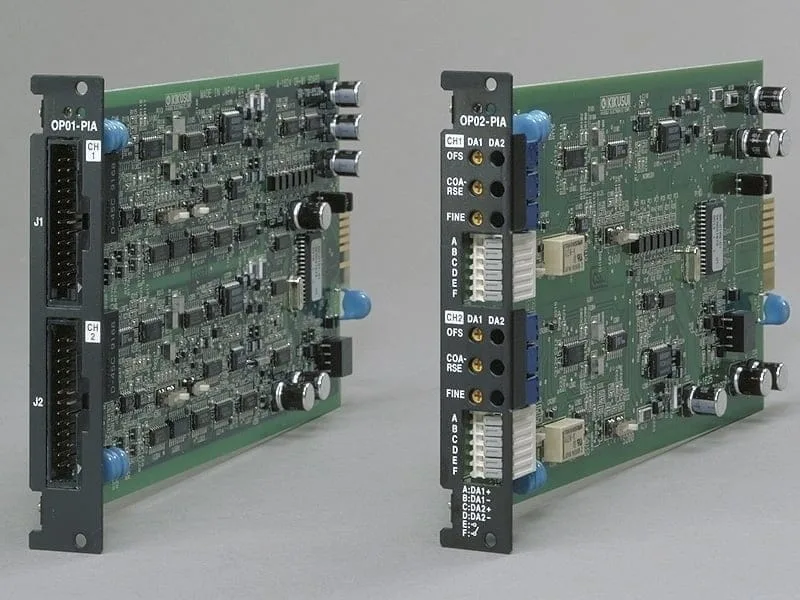

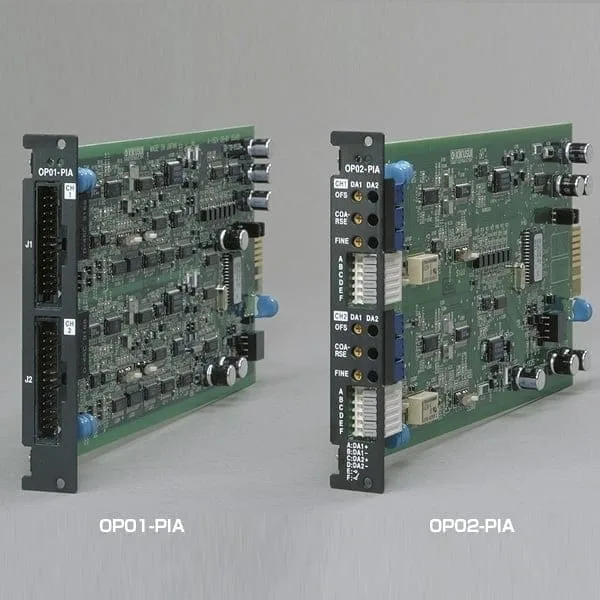

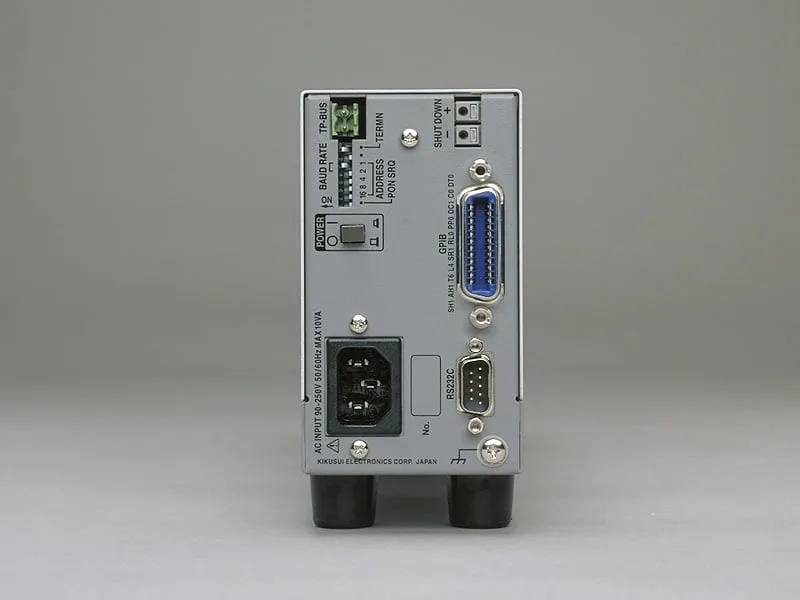

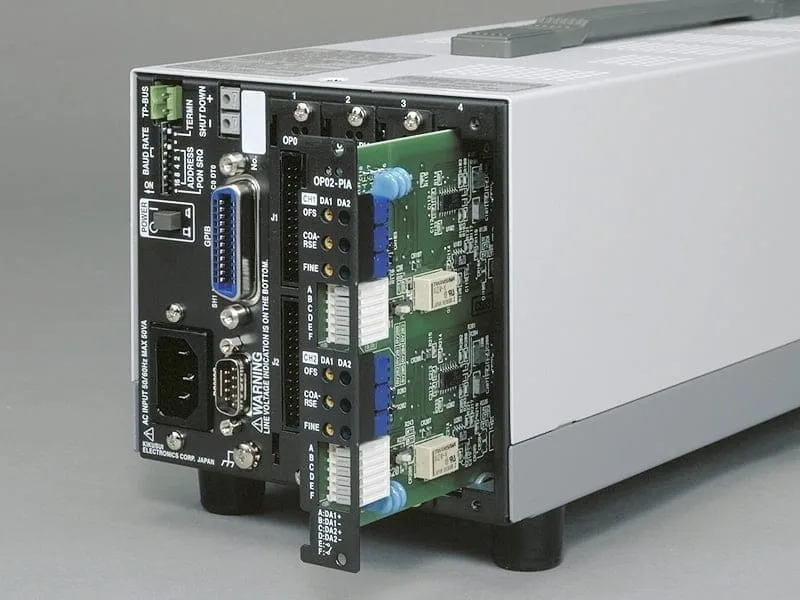

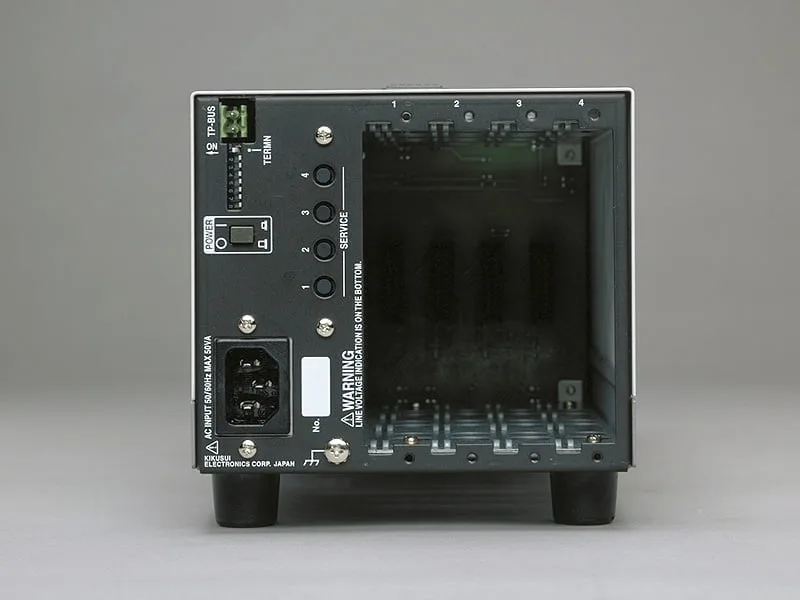

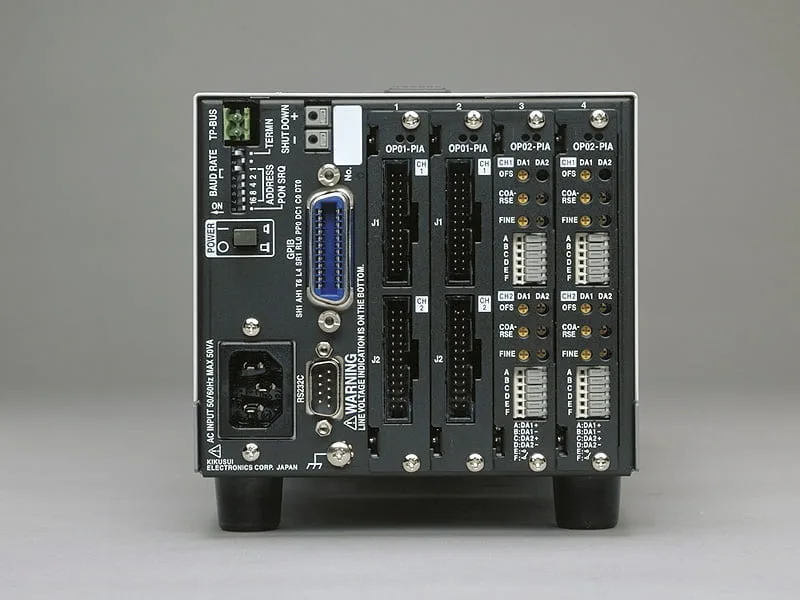

OP01-PIA／OP02-PIAはPIA4810／PIA4820専用のコントロールボードです。1枚で2chの直流電源または電子負荷装置をアナログ制御することができます。OP01-PIAはフル制御ボードで電圧／電流の設定とリードバック機能を持ち、OP02-PIAは電圧／電流の設定のみの機能となります。
接続図
接続例 PAN-A（1）
注：TU02-PIAは後面パネルに取付けます。
コントロール内容
●出力電圧の設定 ●出力電流の設定 ●出力電圧のリードバック ●出力のON／OFF ●C.Vモード監視* ●C.Cモード監視* ●アラーム監視*
*条件付きで制御可能です。※PAN600-2Aを除く
構成品
別ウインドウで開く
| 直流電源本体 | PAN-Aシリーズ |
|---|---|

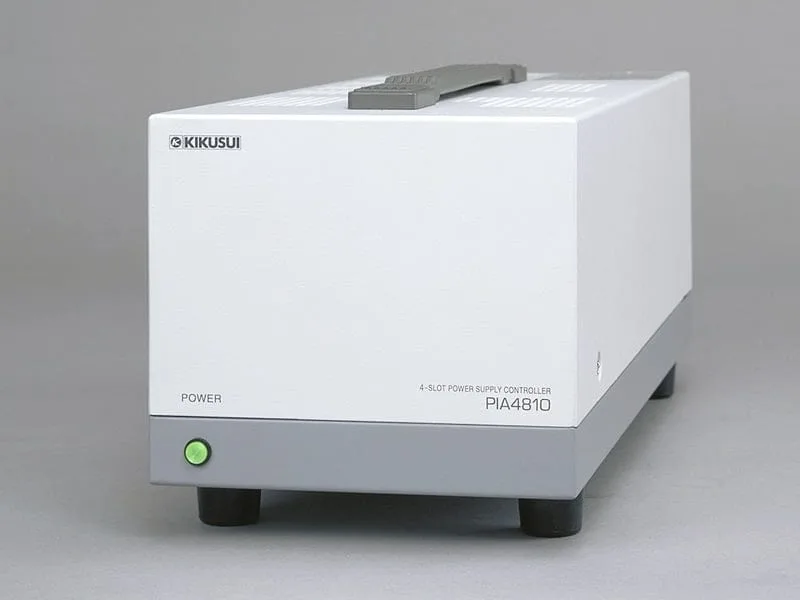

| コントローラー本体 | PIA4810 |
| コントロールボード | OP01-PIA |
| ターミナルユニット | TU02-PIA |
| フラットケーブル | OP01-PIA付属品（OP01-PIAとTU02-PIAを接続） |

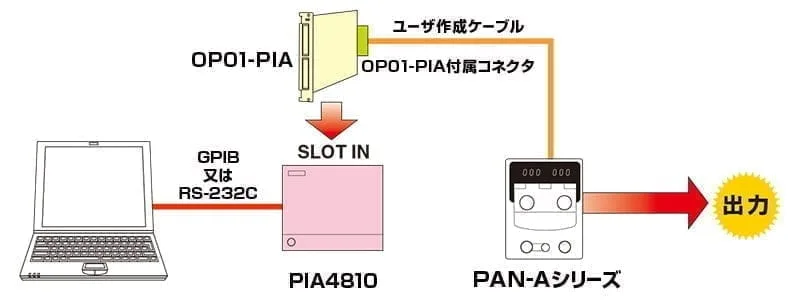

接続例 PAN-A（2）
注：ユーザ作成ケーブルの電源側の接続は被服をむいて差し込む。
コントロール内容
●出力電圧の設定 ●出力電流の設定
※PAN600-2Aを除く
構成品
別ウインドウで開く
| 直流電源本体 | PAN-Aシリーズ |
|---|---|
| コントローラー本体 | PIA4810 |
| コントロールボード | OP01-PIA |
| ユーザ作成ケーブル | リード線4本ご用意ください(OP01-PIAとPAN-Aを接続) |

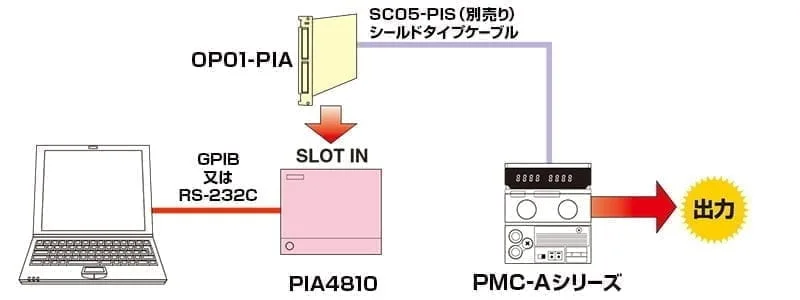

接続例 PMC-A（1）
コントロール内容
●出力電圧の設定 ●出力電流の設定 ●入力電源オフ監視 ●C.Vモード監視 ●C.Cモード監視 ●出力のON／OFF監視 ●アラーム監視 ●出力電圧のリードバック ●出力電流のリードバック
仕様
OP01-PIA / OP02-PIA
別ウインドウで開く
| 項目 | OP01-PIA | OP02-PIA | ||
|---|---|---|---|---|
| チャネル数 | 2 | 2 | ||
| 設定 | 電圧の設定 | 出力 | 0 〜+10V | 0 〜+10V |
| 分解能 | 0.025% of FS | 0.025% of FS | ||
| 直線性※1 | 0.013% of FS | 0.013% of FS | ||
| 温度係数※ | 50ppm ／℃ of FS | 50ppm ／℃ of FS | ||
| 電流の設定 | 出力（H） | 0 〜＋ 10V | 0 〜＋ 10V | |
| 出力（M） | 0 〜＋ 1.5V | 0 〜＋ 1.5V | ||
| 出力（L） | 0 〜＋ 0.4V | 0 〜＋ 0.4V | ||
| 分解能 | 0.025％ of FS | 0.025％ of FS | ||
| 直線性※1 | 0.025％ of FS | 0.025％ of FS | ||
| 温度係数※ | 100ppm ／℃ of FS | 100ppm ／℃ of FS | ||
| リードバック | 電圧のリードバック | 入力 | 0 〜＋ 10V | OP02-PIA はリードバック機能はありません。 |
| 分解能 | 0.025％ of FS | |||
| 直線性※1 | 0.025％ of FS | |||
| 温度係数※ | 100ppm ／℃ of FS | |||
| 電流のリードバック | 入力 | 0 〜＋ 10V | ||
| 入力（L） | 0 〜＋ 1V | |||
| 分解能 | 0.025％ of FS | |||
| 直線性※1 | 0.025％ of FS | |||
| 温度係数※ | 100ppm ／℃ of FS | |||
FS は定格電圧／定格電流です。 ※ 1：23 ± 5℃、80％ rh 以下でウォームアップ 30 分経過後 ※ 2：標準値を示します。
