寸法／質量
| W | H | D | |
|---|---|---|---|
| 寸法 | 224 mm (8.82 inch) | 113 mm (4.45 inch) | 373 mm (14.69 inch) |
付属品

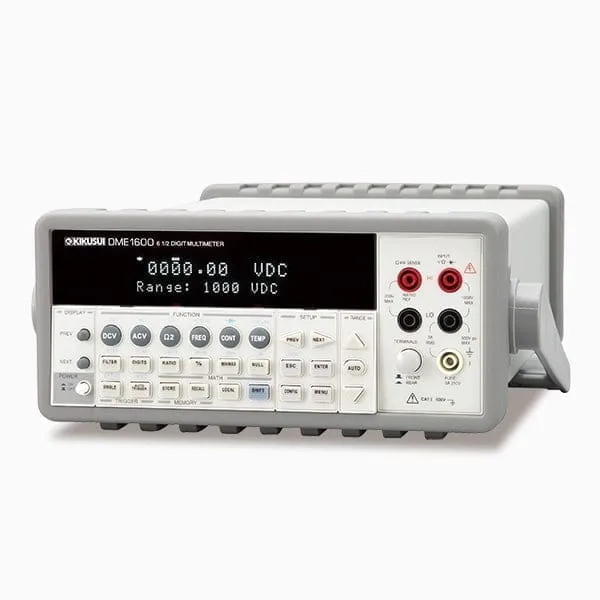

デジタルマルチメータ
DME1600GC
DME1600GC
152,000円 （税込：167,200円）
- 分解能：6 1/2 桁
- 5×7 ドットマトリクス VFD、3色表示のデュアルディスプレイ
- 基本測定機能
- DC電圧：0.1V, 1V, 10V, 100V, 1000V
- AC電圧：0.1V, 1V, 10V, 100V, 750V
- DC電流：10mA, 100mA, 1A, 3A
- AC電流：1A, 3A
- 2線／4線抵抗：100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ, 100MΩ
- 周波数、周期測定：3Hz〜300kHz
- 導通テスト
- ダイオードテスト
- 温度測定
- USBを標準装備（GPIB搭載モデル※もラインアップ）
※GPIB搭載モデルは、DME1600GC
製品概要
電子計測・・・定番の1台。
豊富なオプションで基本計測をサポートします。
DME1600は、6 1/2桁の分解能を持つデジタルマルチメータです。測定レートは、最も高速な4 1/2桁設定では、2000回/秒、6 1/2桁設定では50 回/秒です。電圧、電流、抵抗、周波数、温度測定など豊富な測定機能を有していますので、エレクトロニクス機器の設計・開発/デバッグなど、様々な評価/測定用途にご使用できます。インターフェースはUSBとGPIB(DME1600GC)を標準搭載し、マニュアルはもちろん自動試験にも対応いたします。さらに最大20チャンネルスキャナカードなど豊富なオプション群で基本計測をサポートします。
仕様
DC特性
確度
- ± （読み値の%+ レンジの%）
- 6 1/2 桁分解能、ウォームアップ2時間以上で自動トリガモードにて測定
- 抵抗測定は、４線式抵抗測定または２線式抵抗測定でNull機能を試用した場合を大賞としている
DC 電圧
| レンジ | 分解能 | 入力抵抗 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 100.0000 mV | 0.1 μV | > 10 GΩ | 0.0050+0.0035 |
| 1.000000 V | 1.0 μV | > 10 GΩ | 0.0040+0.0007 |
| 10.00000 V | 10 μV | > 10 GΩ | 0.0035+0.0005 |
| 100.0000 V | 100 μV | 10 MΩ | 0.0045+0.0006 |
| 1000.000 V | 1 mV | 10 MΩ | 0.0045+0.0010 |
DC 電流
| レンジ | 分解能 | シャント抵抗 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 10.00000 mA | 10 nA | 5.1 Ω | 0.050+0.020 |
| 100.0000 mA | 100 nA | 5.1 Ω | 0.050+0.005 |
| 1.000000 A | 1 μA | 0.1 Ω | 0.100+0.010 |
| 3.000000 A | 10 μA | 0.1 Ω | 0.120+0.020 |
抵抗
| レンジ | 分解能 | 測定電流 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 100.0000 Ω | 100 μΩ | 1 mA | 0.010+0.004 |
| 1.000000 kΩ | 1 mΩ | 1 mA | 0.010+0.001 |
| 10.00000 kΩ | 10 mΩ | 100 μA | 0.010+0.001 |
| 100.0000 kΩ | 100 mΩ | 10 μA | 0.010+0.001 |
| 1.000000 MΩ | 1 Ω | 5 μA | 0.010+0.001 |
| 10.00000 MΩ | 10 Ω | 500 nA | 0.040+0.001 |
| 100.0000 MΩ | 100 Ω | 500 nA||10 MΩ | 0.800+0.010 |
ダイオードテスト
| レンジ | 分解能 | テスト電流 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 1.0000 V | 10 μV | 1 mA | 0.010+0.020 |
導通テスト
| レンジ | 分解能 | テスト電流 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 1 kΩ | 10 mΩ | 1 mA | 0.010+0.030 |
測定特性
| 項目 | 仕様 |
|---|---|
| DC 電圧測定：オーバーレンジ | 1000 V レンジを除いて、20 % のオーバーレンジを許容 |
| DC 電圧測定：入力バイアス電流 | 30 pA 未満（25 ℃にて） |
| DC 電圧測定：入力電圧保護 | すべてのレンジについて1000 V |
| DC 電流測定：オーバーレンジ | 3 A レンジを除いて、20 % のオーバーレンジを許容 |
| 抵抗測定：使用できるテストリードの最大抵抗値 | 10 Ω（100 Ω レンジ） |
| 100 Ω（1k Ω レンジ） | |
| 1k Ω（その他のレンジ） | |
| 抵抗測定：入力電圧保護 | すべてのレンジについて1000 V |
AC特性
確度
- ±（読み値の%+レンジの％）
- 6 1/2 桁分解能、ウォームアップ２時間以上で、ACフィルタ（低速：帯域幅３Hz 〜 300kHz）にて測定
- レンジの５％を超える正弦波入力にて測定
- レンジの１％から５％の入力では、レンジの0.1％を加算（50kHz未満のとき）、またはレンジの0.13％を加算（50kHzから100kHzのとき）
AC 電圧（TRMS）
| レンジ | 分解能 | 周波数 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 100.0000 mV | 0.1 μV | 3 Hz 〜 5 Hz | 1.00+0.04 |
| 5 Hz 〜 10 Hz | 0.35+0.04 | ||
| 10 Hz 〜 20 kHz | 0.06+0.04 | ||
| 20 kHz 〜 50 kHz | 0.12+0.05 | ||
| 50 kHz 〜 100 kHz | 0.60+0.08 | ||
| 100 kHz 〜 300 kHz | 4.00+0.50 | ||
| 1.000000 V 〜 750.000 V | 1.0 μV 〜 1 mV | 3 Hz 〜 5 Hz | 1.00+0.03 |
| 5 Hz 〜 10 Hz | 0.35+0.03 | ||
| 10 Hz 〜 20 kHz | 0.06+0.03 | ||
| 20 kHz 〜 50 kHz | 0.12+0.05 | ||
| 50 kHz 〜 100 kHz | 0.60+0.08 | ||
| 100 kHz 〜 300 kHz | 4.00+0.50 |
AC 電流（TRMS）
| レンジ | 分解能 | 周波数 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 1.000000 A | 1 μA | 3 Hz 〜 5 Hz | 1.00+0.04 |
| 5 Hz 〜 10 Hz | 0.30+0.04 | ||
| 10 Hz 〜 5 kHz | 0.10+0.04 | ||
| 3.000000 A | 10 μA | 3 Hz 〜 5 Hz | 1.10+0.06 |
| 5 Hz 〜 10 Hz | 0.35+0.06 | ||
| 10 Hz 〜 5 kHz | 0.15+0.06 |
測定特性
| 項目 | 仕様 |
|---|---|
| オーバーレンジ | 750 V rms レンジ、3Aレンジを除いて、20 % のオーバーレンジを許容 |
| 測定周波数 | 750 V rms レンジでの最大周波数は、100 kHz |
周波数および周期特性
一般仕様
| 項目 | 仕様 |
|---|---|
| 入力電圧範囲 | 100 Vac/120 Vac/220 Vac/240 Vac±10 % 単相 |
| 入力周波数範囲 | 50 Hz/60 Hz±10 % |
| 消費電力 | 25 VAmax |
| 動作温度範囲 | 0 ℃ 〜 50 ℃ |
| 動作湿度範囲 | 80 %rhまで（0 ℃ 〜 31 ℃、結露なきこと） |
| 保存温度範囲 | -40 °C ~ 70 °C(80 %rh 以下、結露なきこと) |
| 動作高度 | 2000 m まで |
| 外形寸法（mm） /質量 | 224 W×113 H×373 D mm/約3.7 kg |
| インターフェース | USB、GPIB（工場オプション） |
| 安全性 *1 | 以下の指令および規格の要求事項に適合 低電圧指令 2014/35/EU *2 EN61010-1(Class I *3、汚染度 2 *4) EN61010-2-030 |
| 電磁適合性（EMC）*1 *2 | 以下の指令および規格の要求事項に適合 EMC 指令 2014/30/EU EN61326-1(Class A *5) EN55011(Class A *5、Group 1 *6) EN61000-3-2 EN61000-3-3 |
| 付属品 | 電源コード1本(3Pプラグ付)、標準テストリード赤色、黒色各1本、USBケーブ ル1本、ヒューズ(予備)1本、CD-ROM 1枚 *7、パッキングリスト・安全のために 2冊(和・英各1冊) |
*1 特注品、改造品には適用されません。*2 パネルにCEマーキング/UKCAマーキングの表示のあるモデルに対してのみ。*3 本製品は Class I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されてない場合、安全性は保障されません。*4 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)が付着した状態です。汚染度2は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。*5 本製品は Class A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。*6 本製品は Group 1 機器です。本製品は、材料処理または検査/分析のために、電磁放射、誘導および/または静電結合の形で意図的に無線周波エネルギーを発生/使用しません。*7 ユーザーズマニュアル、リモートインターフェースマニュアルを収録。
オプション

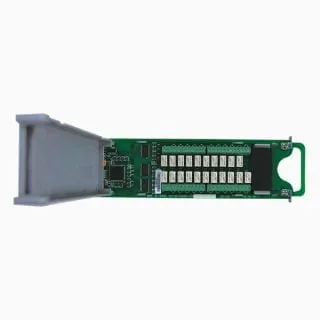

20チャンネルスキャナカード

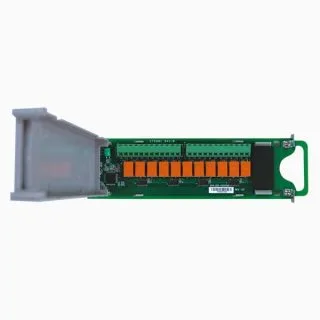

10チャンネルスキャナカード

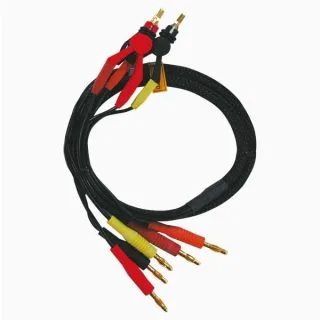

ケルビンプローブ（4線式抵抗測定用）

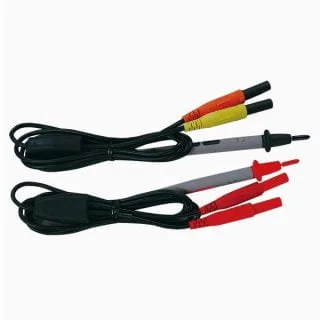

4線テストリード

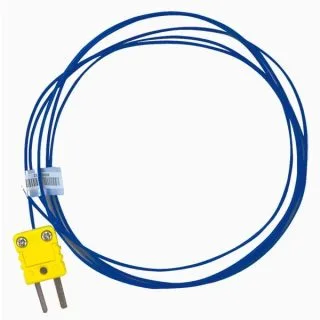

K型熱電対ケーブル
10チャンネル熱電対スキャナカード

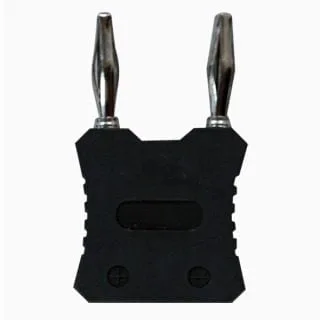

熱電対アダプタ
