電子負荷装置(DC)PLZ-4WLシリーズ

低電圧、高速大電流の電子制御を操作性良く実現

PLZ-4WLシリーズは、当社従来製品(4Wシリーズ)の優れた操作性を継承しつつ、低電圧大電流領域で高速な電流の立上り、立下りスピード(スルーレート50A/µs)を実現した直流電子負荷装置です。6つの動作モードに対応し、シーケンス動作、スイッチング動作、ソフトスタート、時間・電圧計測といった各種機能も充実。CPU用電源等の通常の負荷試験はもとより高速電流応答試験などに最適です。また大容量二次電池の単セル試験についても、非常にコンパクト(当社従来比、約50%)になりますので、設備の省スペース化が図れます。

特長

低電圧動作を実現

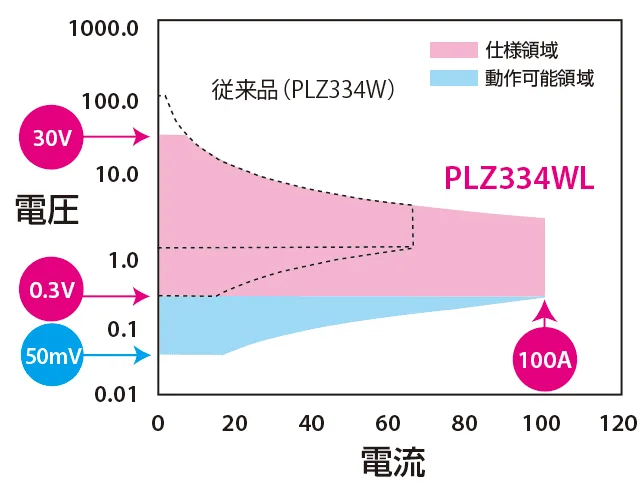

低電圧動作を実現50mVから動作可能。0.3V以下では電流を低減して使用可能です。

ローレンジ(1/100)を装備

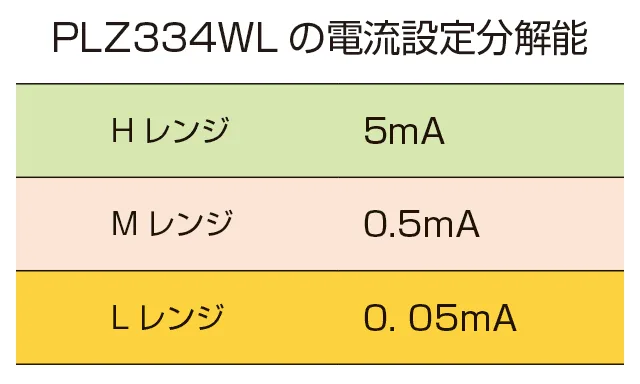

CC、CR、CPの各モードはH、M、Lの3レンジ を持っています。LレンジはHレンジの1/100となっていて一台で小電力から大電力までカバーできます。ローレンジ(1/100)を装備

高スルーレート

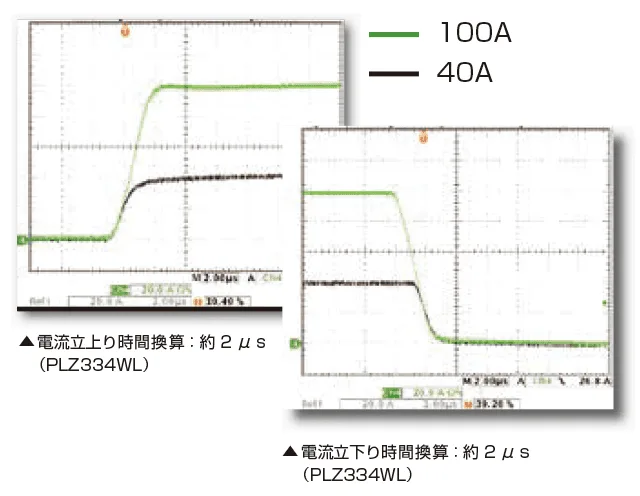

負荷入力端子電圧2.3Vで50A /μsのスルーレートを実現。高スルーレート

放電試験に便利な機能

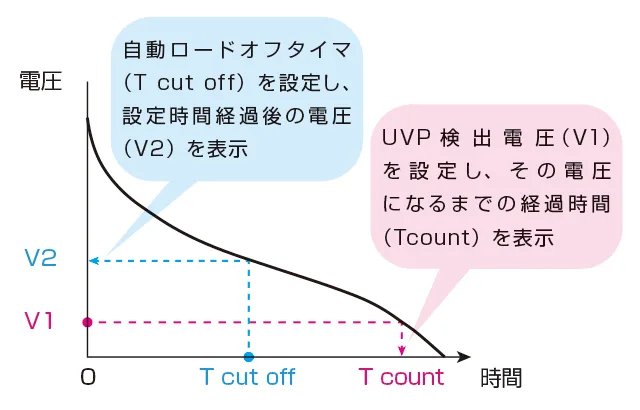

二次電池の放電容量計測に便利な自動ロードオフタイマ機能、カットオフ電圧設定機能。放電試験に便利な機能

シーケンス機能

ノーマル/ファーストの二つのシーケンスモード。ファーストモードは最小ステップ時間25μs、トリガ入出力機能で外部機器との同期が可能。

外部アナログコントロール

CC、CR、CP、CVの外部コントロールはもとより、現在のCC設定値に外部より電流重畳が可能なCC重畳入力。またLOAD ON/OFFが可能。

保護機能

安全確保のための各種保護、アラーム発生が可能。アラームはアラーム出力 として外部へ出力可能。OCP、OPP、UVP、OHP、OVP、逆接続保護はヒューズによる遮断。

その他の機能

スイッチング動作、セットアップメモリ(100)、CCソフトスタート、スルーレート 設定(CC)、レスポンス設定(CV、CR 各2段階)、電流モニタ出力、リモートセンシングなど。※ワンコントロール並列運転はできません。

仕様

  • モデルPLZ164WLPLZ334WL
    定格動作電圧0.3V 〜 30V
    スイッチングモードにおける最低動作電圧(配線インダクタンス成分による電圧降下分を含む)はスルーレート設定1A/μsあたり約40mV上昇
    電流50A100A
    電力165W330W
    最小動作開始電圧 ※150mV(typ)
    定電流モード(CCモード)動作範囲H0A 〜 50A0A 〜 100A
    M0A 〜 5A0A 〜 10A
    L0A 〜 500mA0A 〜 1A
    設定可能範囲H0A 〜 52.5A0A 〜 105A
    M0A 〜 5.25A0A 〜 10.5A
    L0A 〜 525mA0A 〜 1.05A
    分解能H2mA5mA
    M0.2mA0.5mA
    L0.02mA0.05mA
    設定確度H,M,L±(0.2% of set + 0.1% of f.s.※2) + Vin/150kΩ※3
    入力電圧変動 ※4H,M,L±(0.1% of set + 0.02% of f.s.※2)
    リップルrms ※54mA8mA
    p-p ※640mA80mA
    定抵抗モード (CRモード)動作範囲H165S 〜 3mS330S 〜 6mS
    (6.06mΩ 〜 333Ω)(3.03mΩ〜 166.7Ω)
    M16.5S 〜 300μS33.3S 〜 600μS
    (60.6mΩ 〜 3.33kΩ)(30.3mΩ〜 1.667kΩ)
    L1.65S 〜 30μS3.3S 〜 60μS
    (606mΩ〜 33.3kΩ)(303mΩ 〜 16.67kΩ)
    設定可能範囲H173.25S 〜 0S346.5S 〜 0S
    (5.77mΩ 〜 OPEN)(2.886mΩ 〜 OPEN)
    M17.325S 〜 0S34.65S 〜 0S
    (57.7mΩ〜 OPEN)(28.86mΩ〜 OPEN)
    L1.7325S 〜 0S3.465S 〜 0S
    (577mΩ 〜 OPEN)(288.6mΩ〜 OPEN)
    分解能H3mS6mS
    M300μS600μS
    L30μS60μS
    設定確度 ※7H,M,L±(0.5% of set※8 + 0.5% of f.s.※2) + Vin/150kΩ
    定電圧モード (CVモード)動作範囲H0.3V〜30V
    L0.3V〜4V
    設定可能範囲H0V〜31.5V
    L0V〜4.2V
    分解能H2mV
    L200μV
    設定確度±(0.1% of set + 0.1% of f.s.)
    入力電流変動 ※912mV
    定電力モード (CPモード)動作範囲H16.5W 〜 165W33W 〜 330W
    M1.65W 〜 16.5W3.3W 〜 33W
    L0.165W 〜 1.65W0.33W 〜 3.3W
    設定可能範囲H0W 〜 173.25W0W 〜 346.5W
    M0W 〜 17.325W0W〜 34.65W
    L0W 〜 1.7325W0W 〜 3.465W
    分解能H10mW20mW
    M1mW2mW
    L0.1mW0.2mW
    設定確度H,M,L±(2.5% of f.s.※2)
    電圧計表示H0.000V 〜 30.000V
    L0.0000V 〜 4.0000V
    確度±(0.1% of rdg + 0.1% of f.s.)
    電流計表示H,M0.000A 〜 50.000A0.00A 〜 100.00A
    L0.00mA 〜 500.00mA0.0000A 〜 1.0000A
    確度±(0.2% of rdg + 0.3% of f.s.)
    電力計表示H,M0.00W 〜 165.00W0.00W 〜 330.00W
    L ※150.000W 〜 15.000W0.000W 〜 30.000W
    L ※160.0000W 〜 1.6500W0.0000W〜 3.3000W
    スイッチングモード動作モードCC/CR モード
    周波数設定範囲1Hz 〜 50kHz
    デューティ比設定5% 〜 95% 1% step ※10
    周波数設定確度±(0.5% of set)
    スルーレート設定範囲
    CCのみ設定可能
    H2.5mA/μs 〜25A/μs5mA/μs 〜50A/μs
    M250μA/μs 〜2.5A/μs500μA/μs 〜5A/μs
    L25μA/μs 〜250mA/μs50μA/μs 〜500mA/μs
    設定確度 ※11±(10% of set + 0.8μs)
    ソフトスタート動作モードCC モード
    時間設定範囲 ※12Off, 100μs, 200μs, 500μs, 1000μs, 2ms, 5ms,10ms,20ms
    設定確度±(30% of set + 10μs)
    レスポンス応答速度NORMAL、FAST
    リモートセンシング補償可能電圧片道3V
    保護機能過電圧保護(OVP)定格電圧の115%でロードオフ
    過電流保護(OCP)定格電流の10%〜110%に設定可
    保護動作はロードオフまたは制限の選択可
    過電力保護(OPP)定格電力の10%〜110%に設定可
    保護動作はロードオフまたは制限の選択可
    過熱保護(OHP)ヒートシンク温度が90℃に達した時ロードオフ
    低電圧検出(UVP)検出時、ロードオフ。0.3V〜30Vに設定可
    逆接保護(REV)ヒューズによる。ALM発生で ロードオフ
    シーケンス機能ノーマルシーケンス
    動作モードCC, CR, CV, CP
    最大ステップ数256
    ステップ実行時間1ms 〜 999h59min
    分解能1ms, 100ms, 1s, 10s, 1min
    ファーストシーケンス
    動作モードCC, CR
    最大ステップ数1024
    ステップ実行時間25μs 〜 100ms
    分解能25μs (25μs 〜 100μs)
    100μs (100μs 〜 100ms)
    その他機能経過時間表示ロードオンからロードオフまでの時間を計測 ON/OFF可能、1s 〜 999h59min59s まで計測。
    自動ロードオフタイマ設定時間経過後自動的にロードオフ、1s 〜 999h59min59s またはOFFに設定可。
    入出力信号J1コネクタ(26-pin MIL系コネクタ)
    EXT cont MODECC,CR,CP外部電圧制御、0V〜10VでRange定格の0〜100%。
    EXT cont ADDCC MODE外部電圧制御、0V〜±10VでRange定格の0〜100%。Local 設定値、ExtCont設定値に合算される。
    EXT cont CVCV MODE外部電圧制御、0V〜10VでRange定格の0〜100%。
    IMON電流モニター出力。10Vf.s. (H/L レンジ), 1Vf.s. (M レンジ)。
    LOAD CONT INPUTCMOS信号Lレベル(又はH)ロードオン。論理レベル切り替え可能。
    RANGE CONT外部レンジ切り替え入力。2bit
    ALARM INPUTCMOS信号Lレベルを10μs以上入力でアラーム動作、内部回路は10kΩで5Vにプルアップ。
    TRIG INPUTポーズ状態の時、CMOS信号Lレベルを10μs以上入力した時ポーズ解除。内部回路は10kΩで5Vにプルアップ。
    ALARM CLEAR INPUTCMOS信号Lレベルを100ms以上入力でアラームクリア動作、内部回路は10kΩで5Vにプルアップ。
    LOAD ON STATUSロードオン時にON。フォトカプラによるオープンコレクタ。
    RANGE STATUSレンジステータス出力。2bit
    ALARM STATUSアラーム (OVP、OCP、OPP、OHP、REV、UVP) 動作時 および外部アラーム入力時にON。
    SHORT SIGNAL OUTリレー接点出力 (DC30V/1A)
    前面BNC端子
    TRIG OUTシーケンス動作、スイッチング動作時にパルスを出力。
    IMON OUT1Vf.s(H/Lレンジ)、0.1Vf.s(Mレンジ) 、内部コモンとはアイソレーション(シャシ電位に接続)。
    通信機能GPIB、RS232C、USB
    一般入力電圧範囲100V AC 〜 240V AC (90V AC 〜250V AC)、単相
    入力周波数範囲47Hz 〜 63Hz
    消費電力95VAmax
    突入電流 ※1365Amax
    動作温度範囲0℃ 〜 40℃
    動作湿度範囲20% 〜 85% RH (結露なきこと)
    保存温度範囲ー20℃ 〜 70℃
    保存湿度範囲90% RH 以下 (結露なきこと)
    対接地電圧±500V
    絶縁抵抗一次 -入力端子DC 500V 30MΩ以上(周囲湿度 70%RH 以下)
    一次-シャシDC 500V 30MΩ以上(周囲湿度 70%RH 以下)
    入力端子-シャシDC 500V 30MΩ以上(周囲湿度 70%RH 以下)
    耐電圧一次-入力端子AC1500V 1分間にて異常なし
    一次-シャシAC1500V 1分間にて異常なし
    付属品CD-ROM1枚
    電源ケーブル1本
    入力端子用ねじ(M8ボルト、ナット、スプリングワッシャ)2組
    入力端子カバー1個
    入力端子カバー用ねじ2個
    シャシ接続線1本
    セットアップガイド1冊(和英)
    クイックリファレンス(和1枚、英1枚)
    安全性 ※14以下の指令および規格の要求事項に適合
    低電圧指令2014/35/EU 、 EN61010-1(Class I、汚染度2)
    質量約6.5kg約8.0kg
    外形寸法(最大寸)214.5W×124(155)H×400(455)Dmm

    ※1 本機に電流が流れ始める最小電圧。負荷入力端子にて。※2 Mレンジの時は、Hレンジのフルスケール。※3 Vin: 本機の入力端子電圧またはセンシング電圧。※4 定格電力/30Vの電流にて入力電圧を0.3V〜30Vまで変動させた時。※5 測定周波数帯域幅:10Hz〜1MHz。※6 測定周波数帯域幅:10Hz〜20MHz。※7 入力電流での換算値。センシング端にて。※8 set=Vin/Rset ※9 入力電圧0.3Vで定格の10%〜100%の電流の変化に対して(リモートセンシング時)。※10 最小時間間隔は2μs。5〜50kHzでは最大デューティ比は制限される。※11 定格電流の2%〜100%(Mレンジは 20%〜100%)の電流変化にて10%〜90%に達する時間。 ※12 入力電流が10%〜90%に達する時間。 ※13 AC100 V 入力時は約35A ※14 本機は、ClassⅠ機器です。本体の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。 ※15 CPモード以外。 ※16 CPモード時。
