この製品は販売終了しました

電子負荷装置 PLZ-4WLシリーズ

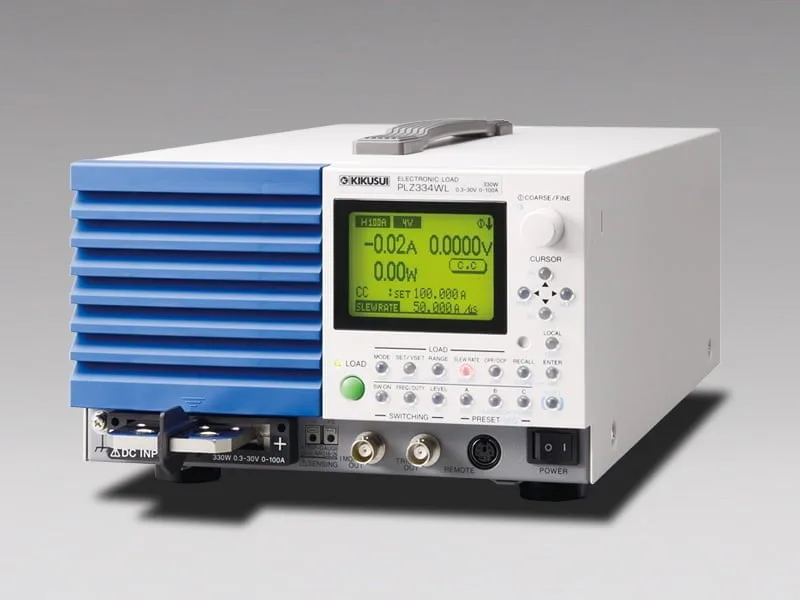

4WL

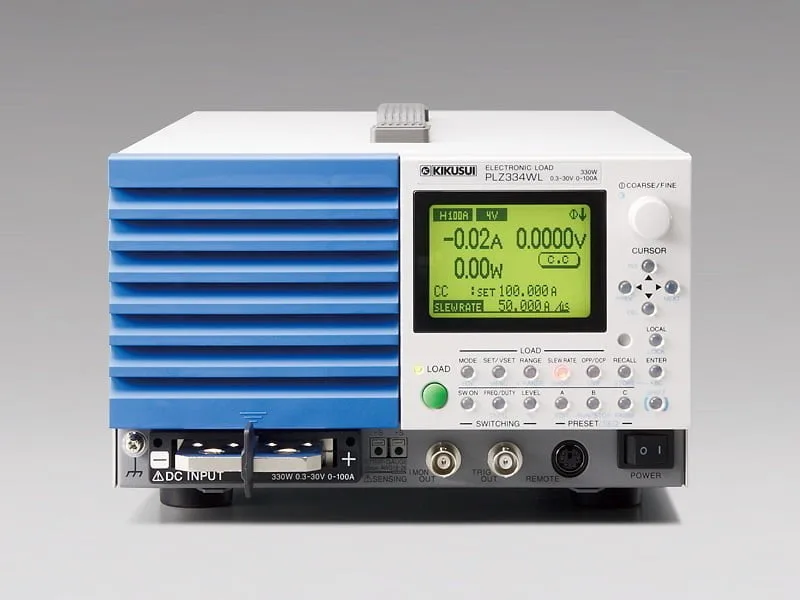

フロントパネル

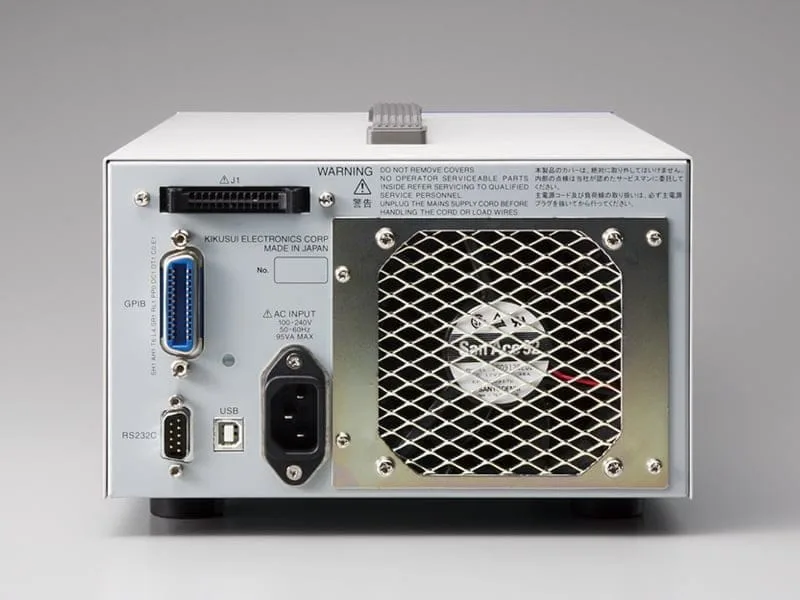

リアパネル
GPIBRS232CUSBDRIVERS

PLZ164WL

PLZ164WL

280,000円 （税込：308,000円）

  • 0.3Vで100Aをフルロード（PLZ334WL）※最小動作開始電圧は50mV
  • 負荷電圧2.3Ｖでも高スルーレート50A/μs（立上り／立下り時間換算：2μs）
  • 最小電流設定分解能50μA（Lレンジ）
  • 動作モードは6モード対応（定電流・定抵抗・定電圧・定電力・定電流＋定電圧・定抵抗＋定電圧）
  • シーケンス機能、スイッチング機能搭載
  • タイマ機能と時間・電圧計測機能により電池の放電特性評価が可能
  • GPIB／RS232C／USB インターフェース標準装備
  • 入力電圧は100Vac〜240Vac
  • 各種保護回路装備（過電圧・過電流・過電力・過熱・低電圧・逆接続）
myKIKUSUIにログイン   myKIKUSUIとは？
お問い合わせ
ログインして見積書発行

販売終了しました

カート機能が動くまでの
myKIKUSUIに保存
商品コード: PLZ164WL

仕様

定格

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
動作電圧0.3V 〜 30V
スイッチングモードにおける最低動作電圧（配線インダクタンス成分による電圧降下分を含む）はスルーレート設定1A/μsあたり約40mV上昇
電流50A100A
電力165W330W
最小動作開始電圧 *150mV（typ）

*1 本機に電流が流れ始める最小電圧。負荷入力端子にて。

定電流モード（CCモード）

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
動作範囲H0A 〜 50A0A 〜 100A
M0A 〜 5A0A 〜 10A
L0A 〜 500mA0A 〜 1A
設定可能範囲H0A 〜 52.5A0A 〜 105A
M0A 〜 5.25A0A 〜 10.5A
L0A 〜 525mA0A 〜 1.05A
分解能H2mA5mA
M0.2mA0.5mA
L0.02mA0.05mA
設定確度H,M,L±（0.2% of set ＋ 0.1% of f.s.*1） ＋ Vin/150kΩ*2
入力電圧変動 *3H,M,L±（0.1% of set ＋ 0.02% of f.s.*1）
リップルrms *44mA8mA
p-p *540mA80mA

*1 Mレンジの時は、Hレンジのフルスケール。*2 Vin: 本機の入力端子電圧またはセンシング電圧。*3 定格電力/30Vの電流にて入力電圧を0.3V〜30Vまで変動させた時。*4 測定周波数帯域幅：10Hz〜1MHz。*5 測定周波数帯域幅：10Hz〜20MHz。

定抵抗モード （CRモード）

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
動作範囲H165S 〜 3mS330S 〜 6mS
（6.06mΩ 〜 333Ω）（3.03mΩ〜 166.7Ω）
M16.5S 〜 300μS33.3S 〜 600μS
（60.6mΩ 〜 3.33kΩ）（30.3mΩ〜 1.667kΩ）
L1.65S 〜 30μS3.3S 〜 60μS
（606mΩ〜 33.3kΩ）（303mΩ 〜 16.67kΩ）
設定可能範囲H173.25S 〜 0S346.5S 〜 0S
（5.77mΩ 〜 OPEN）（2.886mΩ 〜 OPEN）
M17.325S 〜 0S34.65S 〜 0S
（57.7mΩ〜 OPEN）（28.86mΩ〜 OPEN）
L1.7325S 〜 0S3.465S 〜 0S
（577mΩ 〜 OPEN）（288.6mΩ〜 OPEN）
分解能H3mS6mS
M300μS600μS
L30μS60μS
設定確度 *2H,M,L±（0.5% of set*3 ＋ 0.5% of f.s.*1） ＋ Vin/150kΩ

*1 Mレンジの時は、Hレンジのフルスケール。*2 入力電流での換算値。センシング端にて。*3 set=Vin/Rset

定電圧モード （CVモード）

別ウインドウで開く拡大する

PLZ164WLPLZ334WL
動作範囲H0.3V〜30V
L0.3V〜4V
設定可能範囲H0V〜31.5V
L0V〜4.2V
分解能H2mV
L200μV
設定確度±（0.1% of set ＋ 0.1% of f.s.）
入力電流変動 *112mV

*1 入力電圧0.3Vで定格の10%〜100%の電流の変化に対して（リモートセンシング時）

定電力モード （CPモード）

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
動作範囲H16.5W 〜 165W33W 〜 330W
M1.65W 〜 16.5W3.3W 〜 33W
L0.165W 〜 1.65W0.33W 〜 3.3W
設定可能範囲H0W 〜 173.25W0W 〜 346.5W
M0W 〜 17.325W0W〜 34.65W
L0W 〜 1.7325W0W 〜 3.465W
分解能H10mW20mW
M1mW2mW
L0.1mW0.2mW
設定確度H,M,L±（2.5% of f.s.*1）

*1 Mレンジの時は、Hレンジのフルスケール

電圧計

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
表示H0.000V 〜 30.000V
L0.0000V 〜 4.0000V
確度±（0.1% of rdg ＋ 0.1% of f.s.）
電流計

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
表示H,M0.000A 〜 50.000A0.00A 〜 100.00A
L0.00mA 〜 500.00mA0.0000A 〜 1.0000A
確度±（0.2% of rdg ＋ 0.3% of f.s.）
電力計

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
表示H,M0.00W 〜 165.00W0.00W 〜 330.00W
L *10.000W 〜 15.000W0.000W 〜 30.000W
L *20.0000W 〜 1.6500W0.0000W〜 3.3000W

*1 CPモード以外。 *2 CPモード時。

スイッチングモード

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
動作モードCC/CR モード
周波数設定範囲1Hz 〜 50kHz
デューティ比設定5% 〜 95% 1% step *1
周波数設定確度±（0.5% of set）

*1 最小時間間隔は2μs。5〜50kHzでは最大デューティ比は制限される。

スルーレート

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
設定範囲
CCのみ設定可能		H2.5mA/μs 〜25A/μs5mA/μs 〜50A/μs
M250μA/μs 〜2.5A/μs500μA/μs 〜5A/μs
L25μA/μs 〜250mA/μs50μA/μs 〜500mA/μs
設定確度 *1±（10% of set ＋ 0.8μs）

*1 定格電流の2%〜100%（Mﾚﾝｼﾞは 20%〜100%）の電流変化にて10%〜90%に達する時間。

ソフトスタート

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
動作モードCC モード
時間設定範囲 *1Off, 100μs, 200μs, 500μs, 1000μs, 2ms, 5ms,10ms,20ms
設定確度±（30% of set ＋ 10μs）

*1 入力電流が10%〜90%に達する時間。

レスポンス

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
応答速度NORMAL、FAST
リモートセンシング

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
補償可能電圧片道3V
保護機能

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
過電圧保護（OVP）定格電圧の115%でロードオフ
過電流保護（OCP）定格電流の10%〜110%に設定可
保護動作はロードオフまたは制限の選択可
過電力保護（OPP）定格電力の10%〜110%に設定可
保護動作はロードオフまたは制限の選択可
過熱保護（OHP）ヒートシンク温度が90℃に達した時ロードオフ
低電圧検出（UVP）検出時、ロードオフ。0.3V〜30Vに設定可
逆接保護（REV）ヒューズによる。ALM発生で ロードオフ
シーケンス機能

ノーマルシーケンス

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
動作モードCC, CR, CV, CP
最大ステップ数256
ステップ実行時間1ms 〜 999h59min
分解能1ms, 100ms, 1s, 10s, 1min

ファーストシーケンス

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
動作モードCC, CR
最大ステップ数1024
ステップ実行時間25μs 〜 100ms
分解能25μs （25μs 〜 100μs）
100μs （100μs 〜 100ms）
その他機能

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
経過時間表示ロードオンからロードオフまでの時間を計測 ON/OFF可能、1s 〜 999h59min59s まで計測。
自動ロードオフタイマ設定時間経過後自動的にロードオフ、1s 〜 999h59min59s またはOFFに設定可。
入出力信号

J1コネクタ（26-pin MIL系コネクタ）

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
EXT cont MODECC,CR,CP外部電圧制御、0V〜10VでRange定格の0〜100%。
EXT cont ADDCC MODE外部電圧制御、0V〜±10VでRange定格の0〜100%。Local 設定値、ExtCont設定値に合算される。
EXT cont CVCV MODE外部電圧制御、0V〜10VでRange定格の0〜100％。
IMON電流モニター出力。10Vf.s. (H/L レンジ), 1Vf.s. (M レンジ)。
LOAD CONT INPUTCMOS信号Lレベル（又はH）ロードオン。論理レベル切り替え可能。
RANGE CONT外部レンジ切り替え入力。2bit
ALARM INPUTCMOS信号Lレベルを10μs以上入力でアラーム動作、内部回路は10kΩで5Vにプルアップ。
TRIG INPUTポーズ状態の時、CMOS信号Lレベルを10μs以上入力した時ポーズ解除。内部回路は10kΩで5Vにプルアップ。
ALARM CLEAR INPUTCMOS信号Lレベルを100ms以上入力でアラームクリア動作、内部回路は10kΩで5Vにプルアップ。
LOAD ON STATUSロードオン時にON。フォトカプラによるオープンコレクタ。
RANGE STATUSレンジステータス出力。2bit
ALARM STATUSアラーム (OVP、OCP、OPP、OHP、REV、UVP) 動作時 および外部アラーム入力時にON。
SHORT SIGNAL OUTリレー接点出力 (DC30V/1A)

前面BNC端子

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
TRIG OUTシーケンス動作、スイッチング動作時にパルスを出力。
IMON OUT1Vf.s（H/Lレンジ）、0.1Vf.s（Ｍレンジ） 、内部コモンとはアイソレーション（シャシ電位に接続）。
一般

別ウインドウで開く拡大する

 PLZ164WLPLZ334WL
通信機能GPIB、RS232C、USB
入力電圧範囲100V AC 〜 240V AC （90V AC 〜250V AC）、単相
入力周波数範囲47Hz 〜 63Hz
消費電力95VAmax
突入電流 *165Amax
動作温度範囲0℃ 〜 40℃
動作湿度範囲20% 〜 85% RH （結露なきこと）
保存温度範囲ー20℃ 〜 70℃
保存湿度範囲90% RH 以下 （結露なきこと）
対接地電圧±500V
絶縁抵抗一次 -入力端子DC 500V 30MΩ以上（周囲湿度 70%RH 以下）
一次-シャシDC 500V 30MΩ以上（周囲湿度 70%RH 以下）
入力端子-シャシDC 500V 30MΩ以上（周囲湿度 70%RH 以下）
耐電圧一次-入力端子AC1500V 1分間にて異常なし
一次-シャシAC1500V 1分間にて異常なし
付属品CD-ROM1枚
電源ケーブル1本
入力端子用ねじ（M8ボルト、ナット、スプリングワッシャ）2組
入力端子カバー1個
入力端子カバー用ねじ2個
シャシ接続線1本
セットアップガイド1冊（和英）
クイックリファレンス（和1枚、英1枚）
安全性 *2以下の指令および規格の要求事項に適合
低電圧指令2014/35/EU 、 EN61010-1（Class I、汚染度2）
質量約6.5kg約8.0kg
外形寸法（最大寸）214.5W×124（155）H×400（455）Dmm

*1 AC100 V 入力時は約35A *2 本機は､ClassⅠ機器です｡本体の保護導体端子を必ず接地してください｡正しく接地されていない場合、安全性は保障されません｡

外形寸法図

低電圧、高速大電流の電子制御を操作性良く実現

オプション

ローインダクタンスケーブル

アクセサリーキット

シーケンス作成ソフトウェア

ラックアダプタオプション

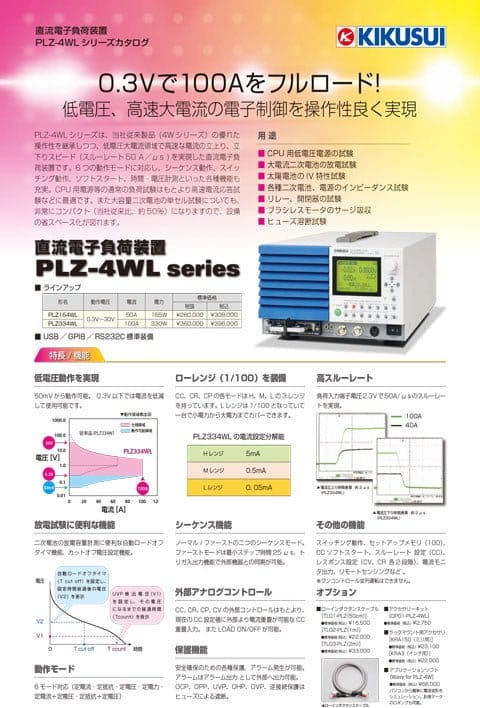

製品カタログ
