GPIB(OPTION)RS232CUSB(OPTION)
ディップシミュレータ
DSIシリーズ
DSI-Series
0円
- DSI1020：単相2線に対応
- DSI3020：単相2線、単相3線、三相3線、および三相4線に対応
- 高速電圧切換（立上り時間1μs~5μs）
- 電圧ディップ（0％、40％、70％、80％）に対応
- 相電圧／線間電圧ディップ試験に対応※
- 最大線間入力電圧500V対応（DSI3020）
※線間電圧ディップ試験はDSI3020のみ対応
| 製品画像 | 型名 | 電源方式 | 最大電流（各相） | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|
 | DSI1020 | 単相 | 16A | 0円 （税込：0円） | |
| DSI3020 | 単相／三相 | 16A | 0円 （税込：0円） |
ラインアップ
| 製品画像 | 型名 | 電源方式 | 最大電流（各相） | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|
| DSI1020 | 単相 | 16A | 0円 （税込：0円） | |
| DSI3020 | 単相／三相 | 16A | 0円 （税込：0円） |
製品概要
電圧ディップ/瞬時停電および電圧変動イミュニティ試験システムに
IEC61000-4-11（2004）規格準拠
DSIシリーズは、IEC61000-4-11 Ed3.0 （2020）規格に準拠した「電圧ディップ／瞬時停電および電圧変動イミュニティ試験システム」を構成するためのオプションユニットです。当社製交流電源PCR-LE/LE2シリーズと組合せてご使用いただけます。試験で要求されている高速電圧切換（立ち上がり時間１μs～5μs）、電圧ディップ（0%、40%、70%、80%）、および相電圧／線間電圧ディップ試験に対応しています。
※別途アプリケーションソフトウェアSD009-PCR-LE/WEが必要になります。※PCR-LE/LE2シリーズとの接続ケーブルはお客様にてご用意ください。
DSI3020は、三相3線、三相4線出力の機器の試験で要求される230V／400V系線間電圧ディップ試験に対応
別ウインドウで開く拡大する
| モデル | 最大電流（各相） | 電源方式 | DIPレベル | 対応規格 | 備考 | |
|---|---|---|---|---|---|---|
| 単相 | 三相 | |||||
| DSI1020 * | 16A | ◎ | – | 0／40／70／80% | IEC61000-4-11 Ed3.0(2020) | 単相専用 |
| DSI3020 * | 16A | ◎ | ◎ | 0／40／70／80% | IEC61000-4-11 Ed3.0(2020) | 単相／三相両用 |
*PCR500LEとPCR1000LEは交流電源の出力容量が不足するため使用できません。

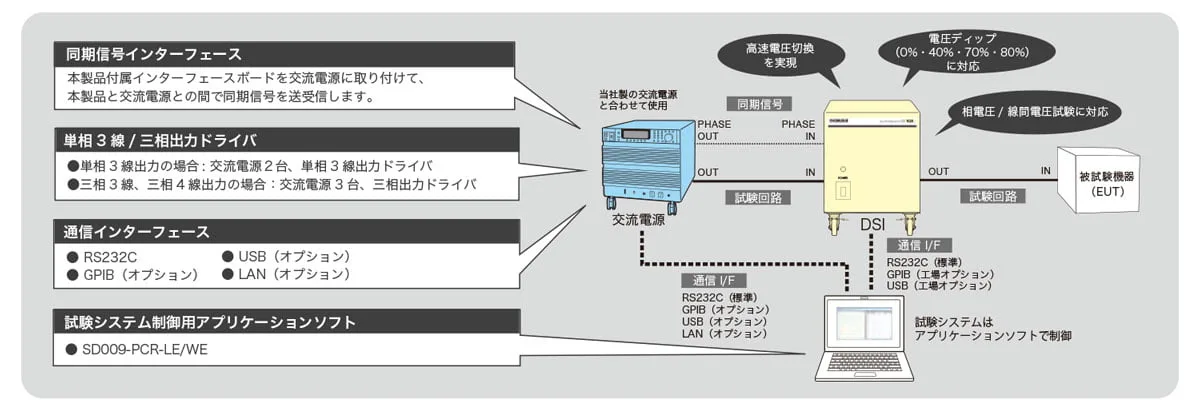

電圧ディップ／瞬時停電および電圧変動イミュニティ試験システム
※図はイメージです。実際の製品とは異なる場合があります。※単相３線、三相３線、三相４線出力の場合は、交流電源が複数台必要です。
取扱説明書
DSI
