薄型可変スイッチング電源PAGシリーズ
薄型・省スペース＆ビッグパワー ラックマウント電源としての資質を追求！

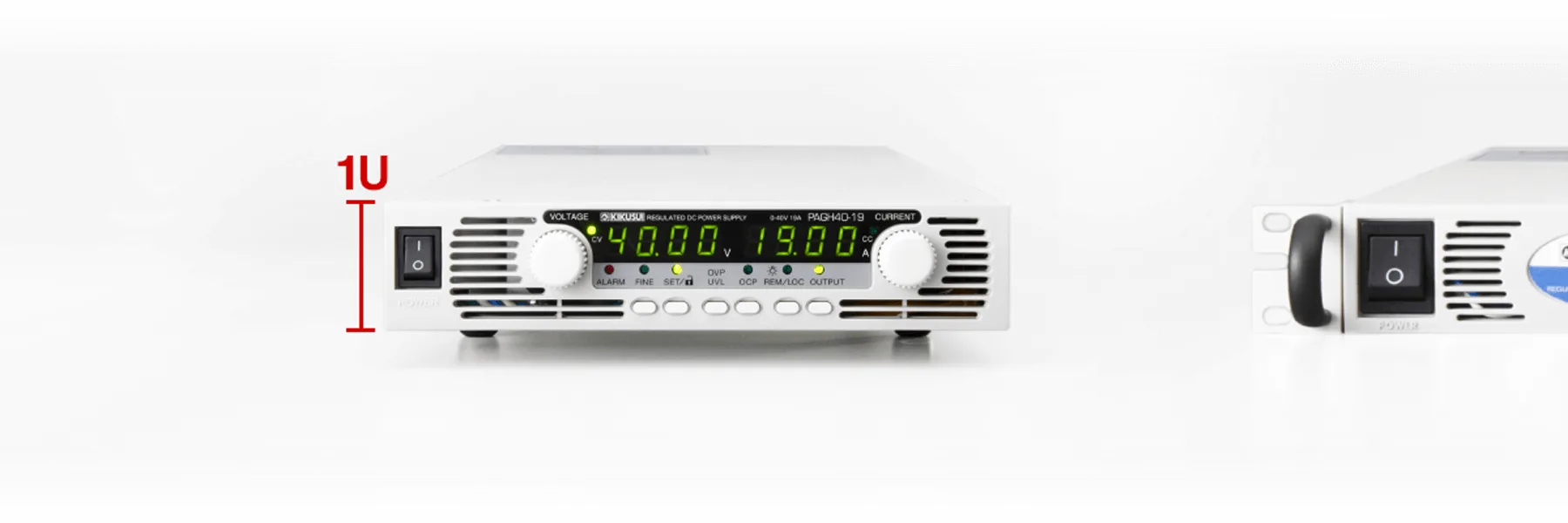

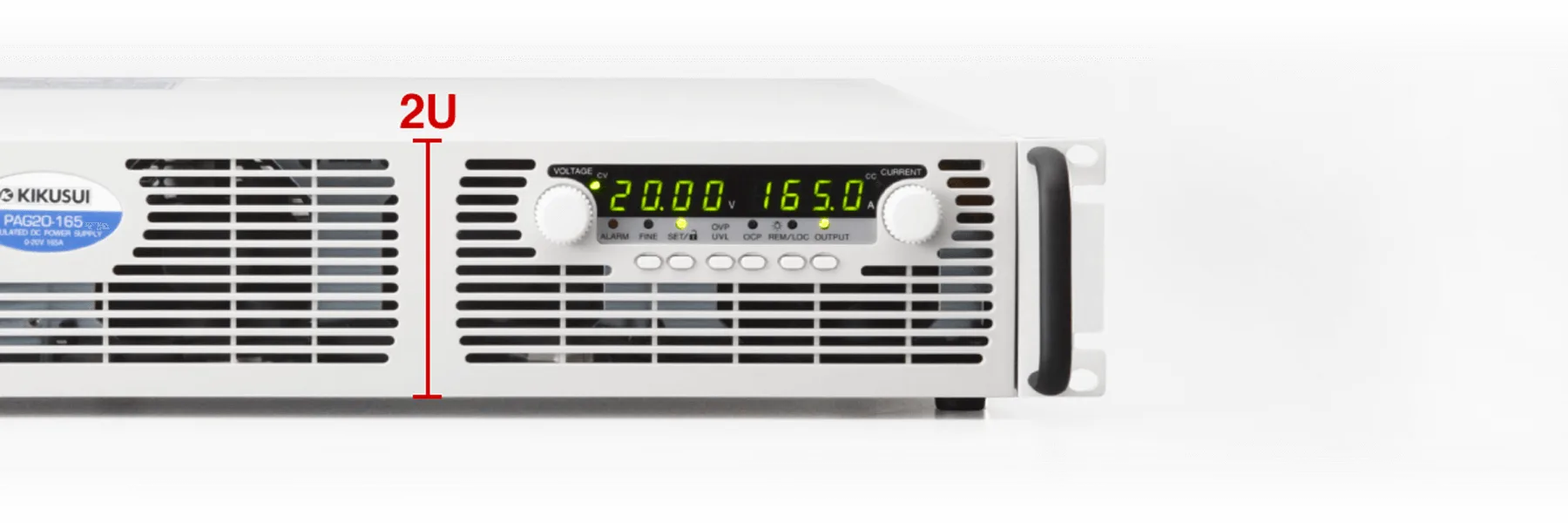

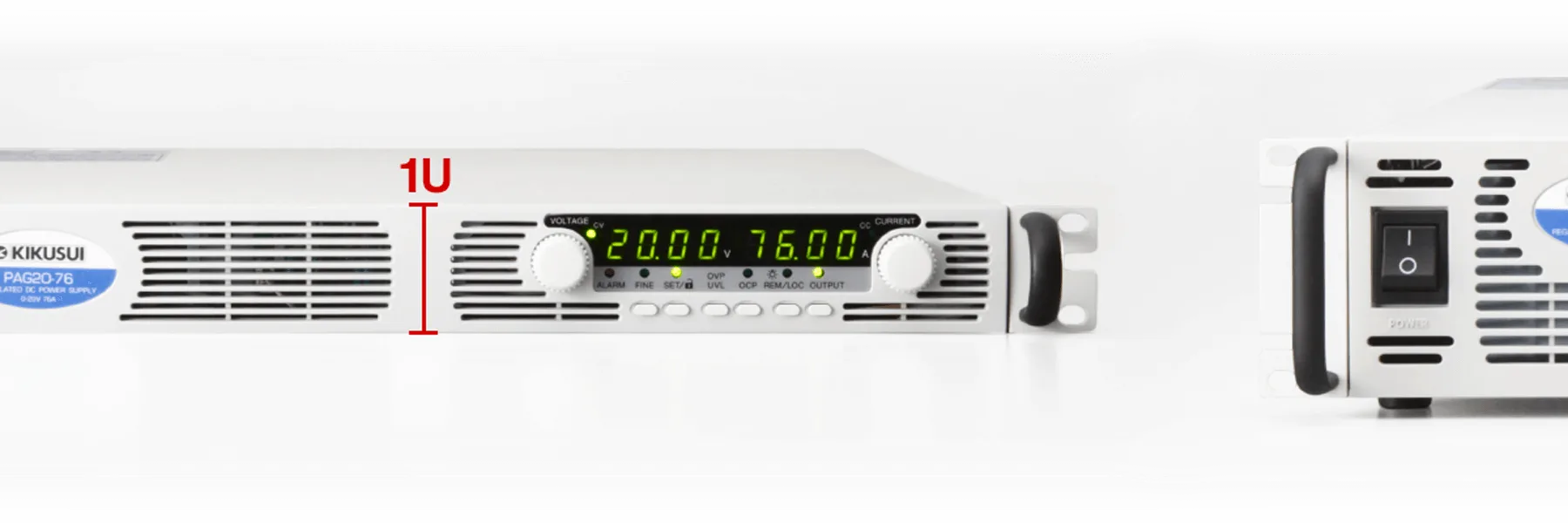

PAGシリーズは、最大出力電力750W、1500W、2400W、3300W、5000Wの5タイプで6V〜600Vの全72モデルをラインアップしています。ラックマウントを前提とした薄型形状とフロントエアインテーク方式の強制空冷のため実装密度の高いシステムアップが可能です。1Uサイズ（高さ43.6mm）で750W/1500W/2400W、2Uサイズ（高さ88mm）では3300W/5000Wとコンパクトで大容量を実現しています。また750Wタイプには手軽なデスクトップ電源としても便利なハーフサイズも用意しています。PAGシリーズは、アナログコントロールだけでなくCPU搭載によりデジタルインターフェースを内蔵、電子部品の信頼性試験、耐久性試験、エージング、半導体バーンインなどのシステムに柔軟に対応します。高調波電流抑制回路を内蔵しており力率0.99を実現、電力環境にも配慮しています。
特長
| 定格出力電圧 | |||||||||||||||
| 6V | 8V | 10V | 12.5V | 15V | 16V | 20V | 30V | 40V | 60V | 80V | 100V | 150V | 300V | 600V | |
| 750Wタイプ （1Uハーフサイズ） | 100A | 90A | ー | 60A | ー | ー | 38A | 25A | 19A | 12.5A | 9.5A | 7.5A | 5A | 2.5A | 1.3A |
| 750Wタイプ （1Uフルサイズ） | 100A | 90A | ー | 60A | ー | ー | 38A | 25A | 19A | 12.5A | 9.5A | 7.5A | 5A | 2.5A | 1.3A |
| 1500Wタイプ （1Uフルサイズ） | 200A | 180A | ー | 120A | ー | ー | 76A | 50A | 38A | 25A | 19A | 15A | 10A | 5A | 2.6A |
| 2400Wタイプ （1Uフルサイズ） | ー | 300A | 240A | ー | ー | 150A | 120A | 80A | 60A | 40A | 30A | 24A | 16A | 8A | 4A |
| 3300Wタイプ （2Uフルサイズ） | ー | 400A | 330A | ー | 220A | ー | 165A | 110A | 85A | 55A | 42A | 33A | 22A | 11A | 5.5A |
| 5000Wタイプ （2Uフルサイズ） | ー | 600A | 500A | ー | ー | 310A | 250A | 170A | 125A | 85A | 65A | 50A | 34A | 17A | 8.5A |
オーダリングインフォメーション
形名呼称について（例）
入力電源選択（2400/3300/5000W タイプのみ可）
| 入力電源 | 2400W | 3300W | 5000W | 型名呼称 |
| 単相200V （170V〜265VAC） | ○ | ○ | ー | 1P200 |
| 三相200V （170V〜265VAC） | ○ | ○ | ○ | 3P200 |
| 三相400V （342V〜460VAC） | ー | ○ | ○ | 3P400 |
※ 750/1500W タイプは単相ワイド（85V～ 265VAC）となります。 | ||||
工場オプション（全タイプ可）
| インターフェース | 形名呼称 |
| GPIBインターフェース | with GPIB |
| 絶縁型電圧制御インターフェース | with IS510 |
| 絶縁型電流制御インターフェース | with IS420 |
※ インターフェースはいずれかひとつの搭載となります。また、インターフェースのみのご注文はできません。 | |
アナログリモートコントロール・アプリケーション
アナログコントロール／モニタリング用端子で様々なアプリケーションに対応します。各ピン番号等の詳細は取扱説明書をご参照下さい。
リモートセンシング
PAGシリーズの出力端子から負荷端子までの配線による電圧低下を補償できます。
外部電圧による出力電圧・電流の制御
外部からPAGシリーズに電圧を印加することで、出力電圧・出力電流をコントロールすることが可能です。
外部抵抗による出力電圧・電流の制御
外部からPAGシリーズに抵抗を可変することで、出力電圧・出力電流をコントロールすることが可能です。
出力電圧・電流のリモートモニタリングとCV/CC信号
PAGシリーズからの出力電圧・電流に比例して、0V～5V、もしくは0V～10Vを出力します。また動作状態もCV定電圧モードでHIGH、CC定電流モードでLOWとなります。
出力ON/OFFコントロール/CC信号
外部からPAGシリーズの出力をON/OFFすることが可能です。
直列運転
PAGシリーズを最大2台まで直列接続し、出力電圧を増加することが可能です。また、バイポーラ出力（±出力）にも対応します。
並列運転（マスタースレーブ運転）
PAGシリーズを最大4台まで並列接続し、出力電流を増加することが可能です。
ディジーチェーン接続
複数台のPAGシリーズで電源システムを構築し、いずれか1台に不具合が生じた場合、構成された全ての電源出力を停止するマルチ電源システムを構築することが可能です。
PS_OK信号
8通りの電源異常時にTTL出力で異常をお知らせします。正常動作状態でPS_OKレベルはHIGHです。
デジタルコントロール・アプリケーション／オプション
デジタルコントロールに対応します。便利なアプリケーションソフトもご用意しています。
RS232/RS485制御
PAGシリーズは、RS232/RS485インターフェースを標準装備。下記のように最大31台のPAGシリーズを接続してコントロールすることが可能です。またRS232/RS485インターフェースはPAGシリーズ本体に内蔵されています。
GPIB制御（工場オプション）
ご注文時にご指定頂くことで、GPIBインターフェースを内蔵できます。これにより電源をGPIBシステム内に構築できます。
GPIBインターフェース
- IEEE488.2準拠
- SCPI準拠
- 電圧・電流可変
- 電圧・電流値測定
- 過電圧保護設定
- 過電流保護設定
- シャットダウン
- エラー、ステータスメッセージ
絶縁アナログ制御（工場オプション）
ご注文時にご指定頂くことで、絶縁アナログコントロールインターフェースを内蔵できます。PAGシリーズとは絶縁された環境下で、出力電圧・電流をコントロール、モニタリングすることが可能です。IS510電圧コントロール型（0V～5V、0V～10V）とIS420電流コントロール型（4mA～20mA）を選択できます。
IS510-絶縁型電圧制御インターフェース
- 電圧型、制御信号：0V～5V/0V～10V（選択可能）
- 出力電圧・電流設定精度±1％
- 出力電圧・電流モニタ精度±1.5％
- 接続用コネクタ：フェニックス製MC1、5/8-ST-3、81
IS420-絶縁型電流制御インターフェース
- 電流型、制御信号：4mA～20mA
- 出力電圧・電流設定精度±1％
- 出力電圧・電流モニタ精度±1.5％
- 接続用コネクタ：フェニックス製MC1、5/8-ST-3、81
注意：インターフェースはいずれかひとつの搭載となります。また、インターフェースのみのご注文はできません。
アプリケーションソフト（オプション）：Wavy for PAG
「Wavy（ウェーヴィー）」は、菊水製の電源・電子負荷負荷装置のシーケンス作成・実行を支援するためのソフトウェアです。Wavyは、パソコンを使って思い通りのシーケンスパターンを直感的かつ視覚的に、プログラム言語を全く知らない方でも手軽に作れることを目標に開発されました。電圧・電流のモニタリング、ロギング等、リモコン感覚で電源を操作することが可能になっています。
動作環境・条件
- Wavyで制御できる電源、電子負荷の台数は1台です。
- CPU：Pentium4HT以上(推奨Core2以上)
- CD-ROM：セットアップ時に必要
- マウス：必須
- モニタ：1024×768以上
- メモリ：128MB以上
※ Windows Vista; 1.5GB以上、XPと2000; 512MB以上 - 対応インターフェース：RS-232C、GPIB
※ 電源のインターフェース仕様に依存します
※ GPIBの場合、以下各社提供のGPIBドライバがインストールされ動作可能なもの
National Instruments社製NI-488.2ドライバ
コンテック社製GPIB通信用ドライバAPI-GPIB（98/PC）W95、NT Ver3.50以上
インタフェース社製日本語Windows版GPC-4301 Ver.1.10-06以上
仕様
詳しい仕様については製品単体ページにてご確認ください。
750Wハーフサイズタイプ
| 形名 | 出力電圧（V） | 出力電流（A） |
| PAGH6-100 | 0〜6 | 0〜100 |
| PAGH8-90 | 0〜8 | 0〜90 |
| PAGH12.5-60 | 0〜12.5 | 0〜60 |
| PAGH20-38 | 0〜20 | 0〜38 |
| PAGH30-25 | 0〜30 | 0〜25 |
| PAGH40-19 | 0〜40 | 0〜19 |
| PAGH60-12.5 | 0〜60 | 0〜12.5 |
| PAGH80-9.5 | 0〜80 | 0〜9.5 |
| PAGH100-7.5 | 0〜100 | 0〜7.5 |
| PAGH150-5 | 0〜150 | 0〜5 |
| PAGH300-2.5 | 0〜300 | 0〜2.5 |
| PAGH600-1.3 | 0〜600 | 0〜1.3 |
750Wタイプ
| 形名 | 出力電圧（V） | 出力電流（A） |
| PAG6-100 | 0〜6 | 0〜100 |
| PAG8-90 | 0〜8 | 0〜90 |
| PAG12.5-60 | 0〜12.5 | 0〜60 |
| PAG20-38 | 0〜20 | 0〜38 |
| PAG30-25 | 0〜30 | 0〜25 |
| PAG40-19 | 0〜40 | 0〜19 |
| PAG60-12.5 | 0〜60 | 0〜12.5 |
| PAG80-9.5 | 0〜80 | 0〜9.5 |
| PAG100-7.5 | 0〜100 | 0〜7.5 |
| PAG150-5 | 0〜150 | 0〜5 |
| PAG300-2.5 | 0〜300 | 0〜2.5 |
| PAG600-1.3 | 0〜600 | 0〜1.3 |
1500Wタイプ
| 形名 | 出力電圧（V） | 出力電流（A） |
| PAG6-200 | 0〜6 | 0〜200 |
| PAG8-180 | 0〜8 | 0〜180 |
| PAG12.5-120 | 0〜12.5 | 0〜120 |
| PAG20-76 | 0〜20 | 0〜76 |
| PAG30-50 | 0〜30 | 0〜50 |
| PAG40-38 | 0〜40 | 0〜38 |
| PAG60-25 | 0〜60 | 0〜25 |
| PAG80-19 | 0〜80 | 0〜19 |
| PAG100-15 | 0〜100 | 0〜15 |
| PAG150-10 | 0〜150 | 0〜10 |
| PAG300-5 | 0〜300 | 0〜5 |
| PAG600-2.6 | 0〜600 | 0〜2.6 |
2400Wタイプ
| 形名 | 出力電圧（V） | 出力電流（A） |
| PAG8-300 | 0〜8 | 0〜300 |
| PAG10-240 | 0〜10 | 0〜240 |
| PAG16-150 | 0〜16 | 0〜150 |
| PAG20-120 | 0〜20 | 0〜120 |
| PAG30-80 | 0〜30 | 0〜80 |
| PAG40-60 | 0〜40 | 0〜60 |
| PAG60-40 | 0〜60 | 0〜40 |
| PAG80-30 | 0〜80 | 0〜30 |
| PAG100-24 | 0〜100 | 0〜24 |
| PAG150-16 | 0〜150 | 0〜16 |
| PAG300-8 | 0〜300 | 0〜8 |
| PAG600-4 | 0〜600 | 0〜4 |
3300Wタイプ
| 形名 | 出力電圧（V） | 出力電流（A） |
| PAG8-400 | 0〜8 | 0〜400 |
| PAG10-330 | 0〜10 | 0〜330 |
| PAG15-220 | 0〜15 | 0〜220 |
| PAG20-165 | 0〜20 | 0〜165 |
| PAG30-110 | 0〜30 | 0〜110 |
| PAG40-85 | 0〜40 | 0〜85 |
| PAG60-55 | 0〜60 | 0〜55 |
| PAG80-42 | 0〜80 | 0〜42 |
| PAG100-33 | 0〜100 | 0〜33 |
| PAG150-22 | 0〜150 | 0〜22 |
| PAG300-11 | 0〜300 | 0〜11 |
| PAG600-5.5 | 0〜600 | 0〜5.5 |
5000Wタイプ
| 形名 | 出力電圧（V） | 出力電流（A） |
| PAG8-600 | 0〜8 | 0〜600 |
| PAG10-500 | 0〜10 | 0〜500 |
| PAG16-310 | 0〜16 | 0〜310 |
| PAG20-250 | 0〜20 | 0〜250 |
| PAG30-170 | 0〜30 | 0〜170 |
| PAG40-125 | 0〜40 | 0〜125 |
| PAG60-85 | 0〜60 | 0〜85 |
| PAG80-65 | 0〜80 | 0〜65 |
| PAG100-50 | 0〜100 | 0〜50 |
| PAG150-34 | 0〜150 | 0〜34 |
| PAG300-17 | 0〜300 | 0〜17 |
| PAG600-8.5 | 0〜600 | 0〜8.5 |
ラインアップ
オプション
シリーズオプションです。詳しいオプション製品については製品単体ページにてご確認ください。
インターフェース（工場オプション）
注意：インターフェースはいずれかひとつの搭載となります。また、インターフェースのみのご注文はできません。
アプリケーション
ケーブル
-
AC2-4P3M-CC (for PAG)
11,000円 （税込：12,100円） ライブラリに追加 -
AC3.5-4P3M-CC (for PAG)
11,000円 （税込：12,100円） ライブラリに追加 -
AC3.5-3P3M-CC (for PAG)
11,000円 （税込：12,100円） ライブラリに追加 -
PAG/RJ45
3,500円 （税込：3,850円） ライブラリに追加 -
PAG/232-25
8,500円 （税込：9,350円） 続きを読む生産終了／販売終了
-
PAG/232-9
8,500円 （税込：9,350円） ライブラリに追加 -
PAG/485-9
8,500円 （税込：9,350円） ライブラリに追加
