GPIB(OPTION)RS232CRS485

直流電源 PAGシリーズ

薄型可変スイッチング電源

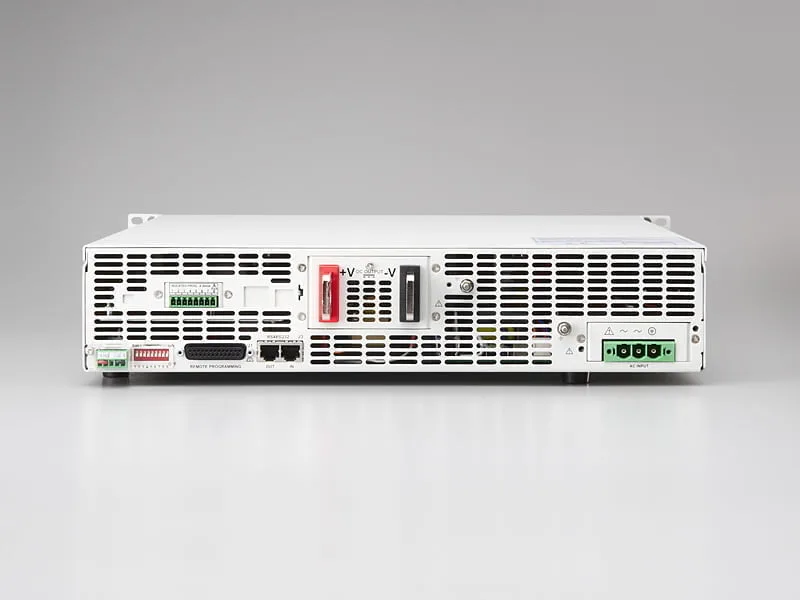

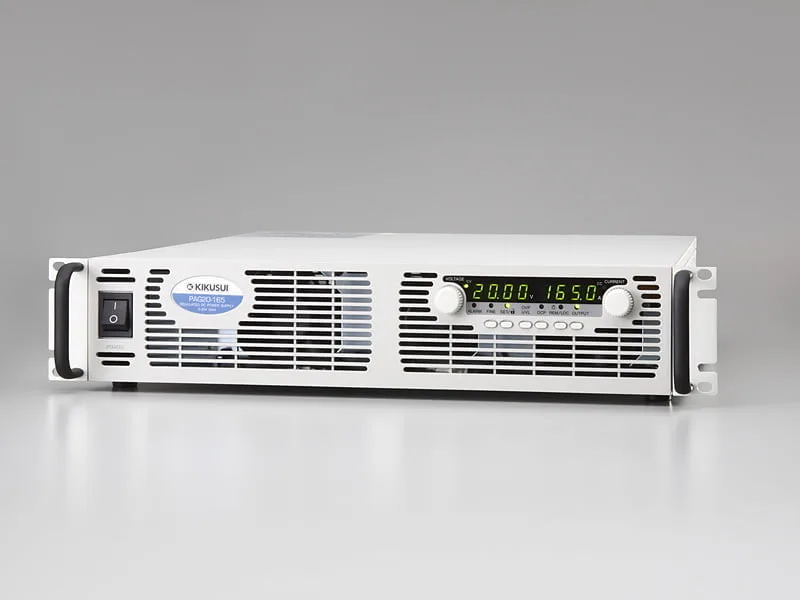

PAGシリーズ｜5000Wタイプ

PAG 5000W

高効率／高力率（アクティブフィルタ方式
省スペース設置可能なフロント・エアインテーク・ファン採用
安全規格：CEマーキング（LVD指令／EMC指令）
RS232／RS485 シリアル通信標準装備
GPIB インターフェース（工場オプション）
絶縁アナログインターフェース（工場オプション）
高分解能：16ビットA/D･D/Aコンバータ内蔵
外部アナログコントロール可能
直列運転（2台まで）※定格出力電圧 40V, 60V, 600V を除く

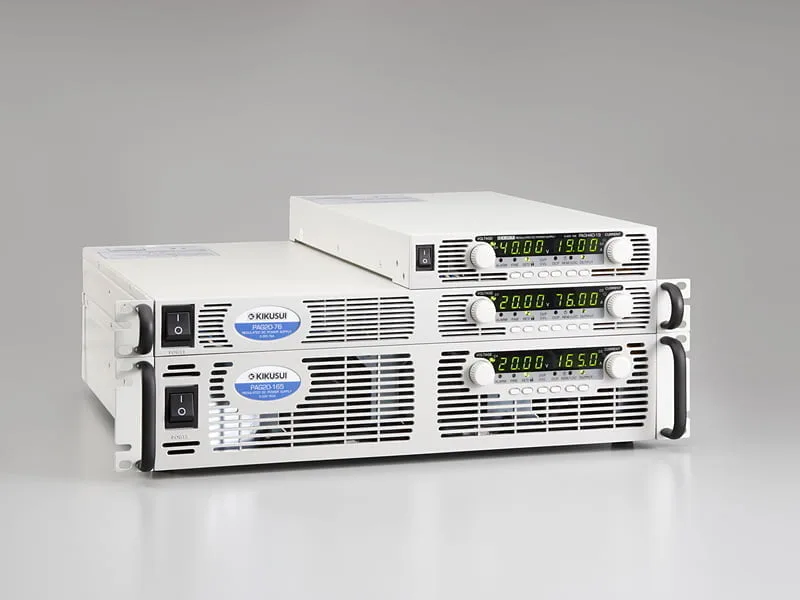

マスタースレーブ並列運転（4台まで）可能
セーフ／自動スタートモード機能搭載（POWER ON OUT ON 機能）
寸法（最大寸）：423W×88H×442.5Dmm
質量：16kg以下

[yith_ywraq_button_quote]

型名	出力 CV [V]	出力 CC [A]	標準価格	WEBかんたんお見積り
PAG8-600	8V	600	0円（税込：0円）	[yith_ywraq_button_quote product= 22871 ]
PAG10-500	10V	500	0円（税込：0円）	[yith_ywraq_button_quote product= 22872 ]
PAG16-310	16V	310	0円（税込：0円）	[yith_ywraq_button_quote product= 22873 ]
PAG20-250	20V	250	0円（税込：0円）	[yith_ywraq_button_quote product= 22874 ]
PAG30-170	30V	170	0円（税込：0円）	[yith_ywraq_button_quote product= 22875 ]
PAG40-125	40V	125	0円（税込：0円）	[yith_ywraq_button_quote product= 22876 ]
PAG60-85	60V	85	0円（税込：0円）	[yith_ywraq_button_quote product= 22877 ]
PAG80-65	80V	65	0円（税込：0円）	[yith_ywraq_button_quote product= 22878 ]
PAG100-50	100V	50	0円（税込：0円）	[yith_ywraq_button_quote product= 22879 ]
PAG150-34	150V	34	0円（税込：0円）	[yith_ywraq_button_quote product= 22880 ]
PAG300-17	300V	17	0円（税込：0円）	[yith_ywraq_button_quote product= 22881 ]
PAG600-8.5	600V	8.5	0円（税込：0円）	[yith_ywraq_button_quote product= 22882 ]

商品コード: PAG 5000W

ラインアップ

別ウインドウで開く拡大する

画像	形名	出力		入力電流*1
画像	形名	電圧	電流
	PAG8-600	0〜8V	0〜600A	21／10.5A
	PAG10-500	0〜10V	0〜500A	22／11A
	PAG16-310	0〜16V	0〜310A
	PAG20-250	0〜20V	0〜250A	22／12A
	PAG30-170	0〜30V	0〜170A	22／11A
	PAG40-125	0〜40V	0〜125A
	PAG60-85	0〜60V	0〜85A
	PAG80-65	0〜80V	0〜65A
	PAG100-50	0〜100V	0〜50A
	PAG150-34	0〜150V	0〜34A
	PAG300-17	0〜300V	0〜17A
	PAG600-8.5	0〜600V	0〜8.5A

*1 三相200V/三相400V

仕様

出力

別ウインドウで開く拡大する

項目／形名	PAG8-600	PAG10-500	PAG16-310	PAG20-250	PAG30-170	PAG40-125
定格出力電圧*1	8 V	10 V	16 V	20 V	30 V	40 V
定格出力電流*2	600 A	500 A	310 A	250 A	170 A	125 A
定格出力電力	4800 W	5000 W	4960 W	5000 W	5100 W	5000 W

項目／形名	PAG60-85	PAG80-65	PAG100-50	PAG150-34	PAG300-17	PAG600-8.5
定格出力電圧*1	60 V	80 V	100 V	150 V	300 V	600 V
定格出力電流*2	85 A	65 A	50 A	34 A	17 A	8.5 A
定格出力電力	5100 W	5200 W	5000 W	5100 W

AC入力

別ウインドウで開く拡大する

項目／形名		PAG8-600	PAG10-500	PAG20-250	PAG30-170	PAG40-125
公称入力定格		三相200 V入力モデル：190 Vac〜240 Vac、50 Hz〜60 Hz。三相400 V入力モデル：380 Vac〜415 Vac、50 Hz〜60 Hz
入力電圧範囲／入力周波数範囲		三相170 Vac〜265 Vac、342 Vac〜460 Vac ／47 Hz〜63 Hz
最大入力電流（TYP値*3、定格出力電力時）	三相200 V入力モデル	21 A	22 A
最大入力電流（TYP値*3、定格出力電力時）	三相400 V入力モデル	10.5 A	11 A	12 A	11 A
力率（TYP値*3、定格出力電力時）		三相200 V入力モデル：0.94（200 Vac入力時）、三相400 V入力モデル：0.94（380 Vac入力時）
効率（TYP値*4）		83%	84%	86%		88%
突入電流*5		50 A以下（三相200 V入力モデル）、20 A以下（三相400 V入力モデル）

項目／形名		PAG60-85
公称入力定格		三相200 V入力モデル：190 Vac〜240 Vac、50 Hz〜60 Hz。三相400 V入力モデル：380 Vac〜415 Vac、50 Hz〜60 Hz
入力電圧範囲／入力周波数範囲		三相170 Vac〜265 Vac、342 Vac〜460 Vac ／47 Hz〜63 Hz
最大入力電流（TYP値*3、定格出力電力時）	三相200 V入力モデル	22 A
最大入力電流（TYP値*3、定格出力電力時）	三相400 V入力モデル	11 A
力率（TYP値*3、定格出力電力時）		三相200 V入力モデル：0.94（200 Vac入力時）、三相400 V入力モデル：0.94（380 Vac入力時）
効率（TYP値*4）		88%
突入電流*5		50 A以下（三相200 V入力モデル）、20 A以下（三相400 V入力モデル）

定電圧モード

別ウインドウで開く拡大する

項目／形名		PAG8-600	PAG10-500	PAG16-310	PAG20-250	PAG30-170	PAG40-125
最大電源変動*6		定格出力電圧の0.01 ％
最大負荷変動*7		定格出力電圧の0.015 ％＋5 mV
リップルノイズ*8	20 MHz、p-p	75 mV
リップルノイズ*8	5 Hz〜1 MHz、rms	10 mV
温度係数		100 PPM/ ℃（30分ウォームアップ後）
経時ドリフト*9		定格出力電圧の0.05 ％
初期ドリフト*10		定格出力電圧の0.05 ％＋2 mV
リモートセンシング最大補償電圧（片道（＋またはー側））		2 V				5 V
立上り時間*11		30 ms
立下り時間*12	全負荷時*13	15 ms	50 ms			80 ms
立下り時間*12	無負荷時	400 ms	500 ms	600 ms	700 ms	800 ms	900 ms
過渡応答時間*14		1 ms以下
出力保持時間（TYP値*3）（定格電力出力時）		5 ms以下

項目／形名		PAG60-85	PAG80-65	PAG100-50	PAG150-34	PAG300-17	PAG600-8.5
最大電源変動*6		定格出力電圧の0.01 ％
最大負荷変動*7		定格出力電圧の0.015 ％＋5 mV
リップルノイズ*8	20 MHz、p-p	75 mV	100 mV		120 mV	300 mV	500 mV
リップルノイズ*8	5 Hz〜1 MHz、rms	10 mV	15 mV		25 mV	60 mV	120 mV
温度係数		100 PPM/ ℃（30分ウォームアップ後）
経時ドリフト*9		定格出力電圧の0.05 ％
初期ドリフト*10		定格出力電圧の0.05 ％＋2 mV
リモートセンシング最大補償電圧（片道（＋またはー側））		5 V
立上り時間*11		50 ms					100 ms
立下り時間*12	全負荷時*13	80 ms	100 ms				200 ms
立下り時間*12	無負荷時	1000 ms	1200 ms	1500 ms	2000 ms	2500 ms	3000 ms
過渡応答時間*14		1 ms以下			2 ms以下
出力保持時間（TYP値*3）（定格電力出力時）		5 ms以下

定電流モード

別ウインドウで開く拡大する

項目／形名	PAG8-600	PAG10-500	PAG16-310	PAG20-250	PAG30-170	PAG40-125
最大電源変動*1	定格出力電流の0.05 ％
最大負荷変動*15	定格出力電流の0.1 ％
リップルノイズ（5 Hz〜1 MHz実効値）*16	1950 mA	1800 mA	1400 mA	1000 mA	460 mA	300 mA
温度係数	100 PPM/℃（定格出力電流時30分ウォームアップ後）
経時ドリフト*9	定格出力電流の0.05 ％
初期ドリフト*10	定格出力電流の0.5 ％			定格出力電流の0.25 ％

項目／形名	PAG60-85	PAG80-65	PAG100-50	PAG150-34	PAG300-17	PAG600-8.5
最大電源変動*1	定格出力電流の0.05 ％
最大負荷変動*15	定格出力電流の0.1 ％
リップルノイズ（5 Hz〜1 MHz実効値）*16	150 mA	120 mA	100 mA	90 mA	30 mA	15 mA
温度係数	100 PPM/ ℃（定格出力電流時30分ウォームアップ後）
経時ドリフト*9	定格出力電流の0.05 ％
初期ドリフト*10	定格出力電流の0.25 ％

リモートアナログコントロール

別ウインドウで開く拡大する

項目／形名	PAG8-600	PAG10-500	PAG16-310	PAG20-250	PAG30-170	PAG40-125
出力電圧の外部電圧コントロール	定格出力電圧の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±0.5 ％
出力電流の外部電圧コントロール*17	定格出力電流の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±1 ％
出力電圧の外部抵抗コントロール	定格出力電圧の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1 ％
出力電流の外部抵抗コントロール*17	定格出力電流の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1.5 ％
出力のシャットオフコントロール	外部電圧印加：0 V〜0.6 V/2 V〜15 V、または接点スイッチ。正/負論理選択可能。
出力電流モニタ*17	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
出力電圧モニタ	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
電源正常動作信号	正常（4 V〜5 V）、異常（0 V）、出力インピーダンス500Ω
並列運転	4台まで可能。電流バランス機能を搭載したワンコントロール方式
直列運転*18	2台（合計電圧60 Vまで）
定電圧／定電流動作（CC/CV）判別信号	オープンコレクタ出力、定電流（CC）動作時Low（ON）、定電圧（CV）動作時High（OFF）、最大印加電圧30 V、最大シンク電流10 mA
出力のオン/オフコントロール	開放時：出力オフ、短絡時：出力オン　最大端子間電圧：6 V
ローカル/リモートアナログコントロール	外部電圧印加または開放/短絡で切替可能。ローカル：2 V〜15 Vまたは開放、リモート：0 V〜0.6 Vまたは短絡
ローカル/リモートアナログステータス信号	オープンコレクタ出力、ローカル動作時High（オフ）、リモートアナログ動作時Low（オン）　最大印加電圧：30 V、最大シンク電流：10 mA

項目／形名	PAG60-85	PAG80-65
出力電圧の外部電圧コントロール	定格出力電圧の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±0.5 ％
出力電流の外部電圧コントロール*17	定格出力電流の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±1 ％
出力電圧の外部抵抗コントロール	定格出力電圧の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1 ％
出力電流の外部抵抗コントロール*17	定格出力電流の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1.5 ％
出力のシャットオフコントロール	外部電圧印加：0 V〜0.6 V/2 V〜15 V、または接点スイッチ。正/負論理選択可能。
出力電流モニタ*17	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
出力電圧モニタ	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
電源正常動作信号	正常（4 V〜5 V）、異常（0 V）、出力インピーダンス500Ω
並列運転	4台まで可能。電流バランス機能を搭載したワンコントロール方式
直列運転*18	2台（合計電圧60 Vまで）	2台（合計電圧600 Vまで）
定電圧／定電流動作（CC/CV）判別信号	オープンコレクタ出力、定電流（CC）動作時Low（ON）、定電圧（CV）動作時High（OFF）、最大印加電圧30 V、最大シンク電流10 mA
出力のオン/オフコントロール	開放時：出力オフ、短絡時：出力オン　最大端子間電圧：6 V
ローカル/リモートアナログコントロール	外部電圧印加または開放/短絡で切替可能。ローカル：2 V〜15 Vまたは開放、リモート：0 V〜0.6 Vまたは短絡
ローカル/リモートアナログステータス信号	オープンコレクタ出力、ローカル動作時High（オフ）、リモートアナログ動作時Low（オン）　最大印加電圧：30 V、最大シンク電流：10 mA

別ウインドウで開く

項目／形名	PAG8-600	PAG10-500	PAG16-310	PAG20-250	PAG30-170	PAG40-125
出力電圧の外部電圧コントロール	定格出力電圧の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±0.5 ％
出力電流の外部電圧コントロール*17	定格出力電流の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±1 ％
出力電圧の外部抵抗コントロール	定格出力電圧の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1 ％
出力電流の外部抵抗コントロール*17	定格出力電流の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1.5 ％
出力のシャットオフコントロール	外部電圧印加：0 V〜0.6 V/2 V〜15 V、または接点スイッチ。正/負論理選択可能。
出力電流モニタ*17	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
出力電圧モニタ	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
電源正常動作信号	正常（4 V〜5 V）、異常（0 V）、出力インピーダンス500Ω
並列運転	4台まで可能。電流バランス機能を搭載したワンコントロール方式
直列運転*18	2台（合計電圧60 Vまで）
定電圧／定電流動作（CC/CV）判別信号	オープンコレクタ出力、定電流（CC）動作時Low（ON）、定電圧（CV）動作時High（OFF）、最大印加電圧30 V、最大シンク電流10 mA
出力のオン/オフコントロール	開放時：出力オフ、短絡時：出力オン　最大端子間電圧：6 V
ローカル/リモートアナログコントロール	外部電圧印加または開放/短絡で切替可能。ローカル：2 V〜15 Vまたは開放、リモート：0 V〜0.6 Vまたは短絡
ローカル/リモートアナログステータス信号	オープンコレクタ出力、ローカル動作時High（オフ）、リモートアナログ動作時Low（オン）　最大印加電圧：30 V、最大シンク電流：10 mA

項目／形名	PAG60-85	PAG80-65
出力電圧の外部電圧コントロール	定格出力電圧の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±0.5 ％
出力電流の外部電圧コントロール*17	定格出力電流の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±1 ％
出力電圧の外部抵抗コントロール	定格出力電圧の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1 ％
出力電流の外部抵抗コントロール*17	定格出力電流の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1.5 ％
出力のシャットオフコントロール	外部電圧印加：0 V〜0.6 V/2 V〜15 V、または接点スイッチ。正/負論理選択可能。
出力電流モニタ*17	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
出力電圧モニタ	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
電源正常動作信号	正常（4 V〜5 V）、異常（0 V）、出力インピーダンス500Ω
並列運転	4台まで可能。電流バランス機能を搭載したワンコントロール方式
直列運転*18	2台（合計電圧60 Vまで）	2台（合計電圧600 Vまで）
定電圧／定電流動作（CC/CV）判別信号	オープンコレクタ出力、定電流（CC）動作時Low（ON）、定電圧（CV）動作時High（OFF）、最大印加電圧30 V、最大シンク電流10 mA
出力のオン/オフコントロール	開放時：出力オフ、短絡時：出力オン　最大端子間電圧：6 V
ローカル/リモートアナログコントロール	外部電圧印加または開放/短絡で切替可能。ローカル：2 V〜15 Vまたは開放、リモート：0 V〜0.6 Vまたは短絡
ローカル/リモートアナログステータス信号	オープンコレクタ出力、ローカル動作時High（オフ）、リモートアナログ動作時Low（オン）　最大印加電圧：30 V、最大シンク電流：10 mA

設定およびリードバック（RS232C、485、オプション GPIB）

別ウインドウで開く拡大する

項目／形名	PAG8-600	PAG10-500	PAG16-310	PAG20-250	PAG30-170	PAG40-125
出力電圧設定確度	定格出力電圧の0.1 ％
出力電流設定確度*17	出力電流の0.1 ％＋定格出力電流の0.3 ％
出力電圧設定分解能	フルスケール（定格出力電圧）の0.012 ％
出力電流設定分解能	フルスケール（定格出力電流）の0.012 ％
出力電圧リードバック確度	定格出力電圧の0.15 ％
出力電流リードバック確度*17	定格出力電流の0.4 ％
出力電圧リードバック分解能	フルスケール（定格出力電圧）の0.012 ％
出力電流リードバック分解能	フルスケール（定格出力電流）の0.012 ％

項目／形名	PAG60-85	PAG80-65	PAG100-50	PAG150-34	PAG300-17	PAG600-8.5
出力電圧設定確度	定格出力電圧の0.1 ％
出力電流設定確度*17	出力電流の0.1 ％＋定格出力電流の0.3 ％
出力電圧設定分解能	フルスケール（定格出力電圧）の0.012 ％
出力電流設定分解能	フルスケール（定格出力電流）の0.012 ％
出力電圧リードバック確度	定格出力電圧の0.15 ％
出力電流リードバック確度*17	定格出力電流の0.4 ％
出力電圧リードバック分解能	フルスケール（定格出力電圧）の0.012 ％
出力電流リードバック分解能	フルスケール（定格出力電流）の0.012 ％

保護機能

別ウインドウで開く拡大する

項目／形名	PAG8-600	PAG10-500	PAG16-310	PAG20-250	PAG30-170	PAG40-125
過電流保護（OCP）	定電圧から定電流へ動作切替時に出力を遮断。任意設定可能。
過電圧保護（OVP）	インバータ遮断方式
過電圧保護電圧設定範囲	0.5 V〜10 V	0.5 V〜12 V	1 V〜19 V	1 V〜24 V	2 V〜36 V	2 V〜44 V
出力電圧下限制限（UVL）	前面パネルまたはシリアル通信で設定。UVL値以下の出力電圧設定を防止。リモートアナログコントロール時は無効。
過熱保護	保護機能動作後のモードを選択可能（シャットダウン/自動復帰）

項目／形名	PAG60-85	PAG80-65	PAG100-50	PAG150-34	PAG300-17	PAG600-8.5
過電流保護（OCP）	定電圧から定電流へ動作切替時に出力を遮断。任意設定可能。
過電圧保護（OVP）	インバータ遮断方式
過電圧保護電圧設定範囲	5 V〜66 V	5 V〜88 V	5 V〜110 V	5 V〜165 V	5 V〜330 V	5 V〜660 V
出力電圧下限制限（UVL）	前面パネルまたはシリアル通信で設定。UVL値以下の出力電圧設定を防止。リモートアナログコントロール時は無効。
過熱保護	保護機能動作後のモードを選択可能（シャットダウン/自動復帰）

前面パネル

別ウインドウで開く拡大する

項目／形名	PAG8-600	PAG10-500	PAG16-310	PAG20-250	PAG30-170	PAG40-125
コントロール機能	出力電圧と出力電流をそれぞれ別のノブ（エンコーダ）で設定（設定分解能切替可能）。OVP/UVLをノブ（エンコーダ）で設定。シリアル通信時のアドレスをVOLTAGEノブで設定、アドレス数：31。ローカルモードへ強制切替。出力オン/オフ。 AC入力のオン/オフ。パネル操作のロック機能。過電流コントロール。ボーレート設定：1200, 2400, 4800, 9600, 19200 bps。再スタートモード設定（セーフ/自動スタートモード）
出力電圧／出力電流表示	4桁、確度：定格出力電圧の0.5 ％±1カウント／4桁、確度：定格出力電流の0.5 ％±1カウント
表示	電圧、電流、アラーム、FINE（微調整）、設定値、OCP、ローカル、出力オン、キーロック

項目／形名	PAG60-85	PAG80-65	PAG100-50	PAG150-34	PAG300-17	PAG600-8.5
コントロール機能	出力電圧と出力電流をそれぞれ別のノブ（エンコーダ）で設定（設定分解能切替可能）。OVP/UVLをノブ（エンコーダ）で設定。シリアル通信時のアドレスをVOLTAGEノブで設定、アドレス数：31。ローカルモードへ強制切替。出力オン/オフ。 AC入力のオン/オフ。パネル操作のロック機能。過電流コントロール。ボーレート設定：1200, 2400, 4800, 9600, 19200 bps。再スタートモード設定（セーフ/自動スタートモード）
出力電圧／出力電流表示	4桁、確度：定格出力電圧の0.5 ％±1カウント／4桁、確度：定格出力電流の0.5 ％±1カウント
表示	電圧、電流、アラーム、FINE（微調整）、設定値、OCP、ローカル、出力オン、キーロック

環境条件

別ウインドウで開く拡大する

項目／形名	PAG8-600	PAG10-500	PAG16-310	PAG20-250	PAG30-170	PAG40-125
動作周囲温度／湿度	0 ℃〜50 ℃／20 ％〜90 ％rh（結露なきこと）
保存周囲温度／湿度	−20 ℃〜85 ℃／10 ％〜95 ％rh（結露なきこと）
高度	最大3000 m。2000 mを超える場合は出力電流を定格の2 ％/100 mで低減が必要

項目／形名	PAG60-85	PAG80-65	PAG100-50	PAG150-34	PAG300-17	PAG600-8.5
動作周囲温度／湿度	0 ℃〜50 ℃／20 ％〜90 ％rh（結露なきこと）
保存周囲温度／湿度	−20 ℃〜85 ℃／10 ％〜95 ％rh（結露なきこと）
高度	最大3000 m。2000 mを超える場合は出力電流を定格の2 ％/100 mで低減が必要

機構

別ウインドウで開く拡大する

項目／形名	PAG8-600	PAG10-500	PAG16-310	PAG20-250	PAG30-170	PAG40-125
安全/EMC規格	安全規格：UL61010-1/EN61010-1準拠。Vout≦60 Vの場合：出力電圧はSELV、GPIB/絶縁アナログはSELV 60 V＜Vout≦400 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV 300 V＜Vout≦600 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV対象外。 EMC規格：EN 55032、EN 55035、EN 61000-3-3
耐電圧	Vout≦60 Vモデル：入力ー出力（SELV）間：4242 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 60 V＜Vout≦100 Vモデル：入力ー出力間：2600 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：1900 Vdc（1分間）出力ーFG間：1200 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 150 V＜Vout≦600 Vモデル：入力ー出力間：4000 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：3550 Vdc（1分間）出力ーFG間：2670 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間）
絶縁抵抗	100 MΩ以上（25 ℃、70 ％rh）
雑音端子電圧／雑音電界強度	EN55032クラスA、FCC part15 クラスA、VCCI クラスA / EN55032 クラスA、FCC part15 クラスA、VCCI クラスA

項目／形名	PAG60-85	PAG80-65	PAG100-50	PAG150-34	PAG300-17	PAG600-8.5
安全/EMC規格	安全規格：UL61010-1/EN61010-1準拠。Vout≦60 Vの場合：出力電圧はSELV、GPIB/絶縁アナログはSELV 60 V＜Vout≦400 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV 300 V＜Vout≦600 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV対象外。 EMC規格：EN 55032、EN 55035、EN 61000-3-3
耐電圧	Vout≦60 Vモデル：入力ー出力（SELV）間：4242 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 60 V＜Vout≦100 Vモデル：入力ー出力間：2600 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：1900 Vdc（1分間）出力ーFG間：1200 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 150 V＜Vout≦600 Vモデル：入力ー出力間：4000 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：3550 Vdc（1分間）出力ーFG間：2670 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間）
絶縁抵抗	100 MΩ以上（25 ℃、70 ％rh）
雑音端子電圧／雑音電界強度	EN55032クラスA、FCC part15 クラスA、VCCI クラスA / EN55032 クラスA、FCC part15 クラスA、VCCI クラスA

別ウインドウで開く

項目／形名	PAG8-600	PAG10-500	PAG16-310	PAG20-250	PAG30-170	PAG40-125
安全/EMC規格	安全規格：UL61010-1/EN61010-1準拠。Vout≦60 Vの場合：出力電圧はSELV、GPIB/絶縁アナログはSELV 60 V＜Vout≦400 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV 300 V＜Vout≦600 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV対象外。 EMC規格：EN 55032、EN 55035、EN 61000-3-3
耐電圧	Vout≦60 Vモデル：入力ー出力（SELV）間：4242 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 60 V＜Vout≦100 Vモデル：入力ー出力間：2600 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：1900 Vdc（1分間）出力ーFG間：1200 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 150 V＜Vout≦600 Vモデル：入力ー出力間：4000 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：3550 Vdc（1分間）出力ーFG間：2670 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間）
絶縁抵抗	100 MΩ以上（25 ℃、70 ％rh）
雑音端子電圧／雑音電界強度	EN55032クラスA、FCC part15 クラスA、VCCI クラスA / EN55032 クラスA、FCC part15 クラスA、VCCI クラスA

項目／形名	PAG60-85	PAG80-65	PAG100-50	PAG150-34	PAG300-17	PAG600-8.5
安全/EMC規格	安全規格：UL61010-1/EN61010-1準拠。Vout≦60 Vの場合：出力電圧はSELV、GPIB/絶縁アナログはSELV 60 V＜Vout≦400 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV 300 V＜Vout≦600 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV対象外。 EMC規格：EN 55032、EN 55035、EN 61000-3-3
耐電圧	Vout≦60 Vモデル：入力ー出力（SELV）間：4242 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 60 V＜Vout≦100 Vモデル：入力ー出力間：2600 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：1900 Vdc（1分間）出力ーFG間：1200 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 150 V＜Vout≦600 Vモデル：入力ー出力間：4000 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：3550 Vdc（1分間）出力ーFG間：2670 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間）
絶縁抵抗	100 MΩ以上（25 ℃、70 ％rh）
雑音端子電圧／雑音電界強度	EN55032クラスA、FCC part15 クラスA、VCCI クラスA / EN55032 クラスA、FCC part15 クラスA、VCCI クラスA

*1 最小設定電圧は定格出力電圧の0.2 % *2 最小設定電流は定格出力電流の0.4 % *3 代用的な値です。性能を保証するものではありません。 *4 入力電圧 200 Vac 時（単相および三相200 V 入力モデル）、入力電圧 380 Vac 時（三相400 V 入力モデル） *5 内蔵ノイズフィルタ部への入力サージ電流（0.2 ms 以下）は除く *6 単相および三相200 V 入力モデル: 170 Vac ～ 265 Vac（定負荷時）、三相400 V 入力モデル: 342 Vac ～ 460 Vac（定負荷時） *7 無負荷から全負荷へ、入力電圧一定、リモートセンシングでセンシングポイントを測定 *8 定格出力電圧 8 V ～ 300 V モデルはJEITA 規格RC-9131A にて 1:1 プローブを使用して測定 *9 入力電圧、負荷および周囲温度一定で30 分ウォームアップ後、8 時間以上の間隔をおいた場合 *10 入力電圧、負荷および周囲温度一定で通電開始後の30 分間 *11 定格出力電圧の 10 % ～ 90 % 間の応答時間、定格の抵抗負荷 *12 定格出力電圧の 90 % ～ 10 % 間の応答時間 *13 定格の抵抗負荷 *14 出力電圧が定格出力電圧の0.5 % 以内に復帰する時間。負荷電流の変動値は定格の10 % ～ 90 %、出力電圧は定格の10 % ～ 100 %、ローカルセンシング *15 定電流モードにおいて出力電圧を下限から定格まで変更したときの値、入力電圧一定 *16 定格出力電圧8 V ～ 16 V モデル: 出力電圧が2 V ～定格出力電圧の値、定格出力電流時。定格出力電圧20 V ～ 600 V モデル: 定格出力電圧の10 % ～ 100 % の値、定格出力電流時。 *17 初期ドリフトと負荷変動による温度ドリフトは含みません *18 保護用のダイオードが必要

外形寸法図(mm)

オプション

ケーブル

インターフェース（工場オプション）

ラックマウント

KRB2-PAG
11,000円（税込：12,100円）

シーケンス作成ソフトウェア

Wavy for PAG (SPEC70536)
60,000円（税込：66,000円）

製品カタログ

薄型可変スイッチング電源｜PAGシリーズ 2.17 MB

2.17 MB

取扱説明書

PAG

0.00 KB

ここをクリックしてログインしてください

2D CAD

PAG8-600 / PAG10-500 / PAG16-310 / PAG20-250 / PAG30-170 / PAG40-125 / PAG60-85 / PAG80-65 / PAG100-50

製品外形図｜PDF

1.18 MB

ダウンロード

製品外形図｜DXF

844.61 KB

ダウンロード

PAG150-34 / PAG300-17 / PAG600-8.5

製品外形図｜PDF

1.07 MB

ダウンロード

製品外形図｜DXF

756.79 KB

ダウンロード

直流電源

双方向電源

大容量ワイドレンジ直流電源

コンパクト・ワイドレンジ 直流電源

薄型ワイドレンジ可変スイッチング電源

スマート可変スイッチング電源

高効率大容量スイッチング電源

薄型可変スイッチング電源

高効率大容量スイッチング電源

高信頼性電源

高信頼性電源

可変直流安定化電源

コンパクト直流安定化電源

コンパクト・マルチ出力直流電源

インテリジェントバイポーラ電源

インテリジェントバイポーラ電源

大容量インテリジェントバイポーラ電源

大容量インテリジェントバイポーラ電源

プレシジョンDCソース

バイポーラ電源

インテリジェントバイポーラ電源

インテリジェントバイポーラ電源

大容量インテリジェントバイポーラ電源

大容量インテリジェントバイポーラ電源

交流電源

大容量スマート交流・直流安定化電源

大容量スマート交流・直流安定化電源

コンパクト交流電源

高機能交流安定化電源

大容量交流電源

安全関連試験機器

ハイエンド・マルチタイプ

ハイエンド・マルチタイプ

ハイエンド・マルチタイプ

ハイエンド・マルチタイプ

ハイエンド・マルチタイプ

ハイエンド・マルチタイプ

ハイエンド・マルチタイプ

スタンダード

スタンダード

スタンダード

スタンダード

スタンダード

ハイエンド

ハイエンド

ハイエンド

ハイエンド

電子負荷装置

大容量回生電子負荷装置

多機能直流電子負荷装置

高電圧大容量直流電子負荷装置

多機能直流電子負荷装置

低電圧・高速大電流直流電子負荷装置

ユニットタイプ多機能直流電子負荷装置

交流電子負荷装置

PAGシリーズ｜5000Wタイプ

ラインアップ

仕様

外形寸法図(mm)

オプション

ケーブル

AC2-4P3M-CC (for PAG)

AC3.5-4P3M-CC (for PAG)

AC3.5-3P3M-CC (for PAG)

PAG/RJ45

PAG/232-9

PAG/485-9

インターフェース（工場オプション）

IS420 (for PAG)

IS510 (for PAG)

GPIB (for PAG)

ラックマウント

KRB2-PAG

シーケンス作成ソフトウェア

Wavy for PAG (SPEC70536)

製品カタログ

取扱説明書

2D CAD

検索

コンパクト・ワイドレンジ直流電源
