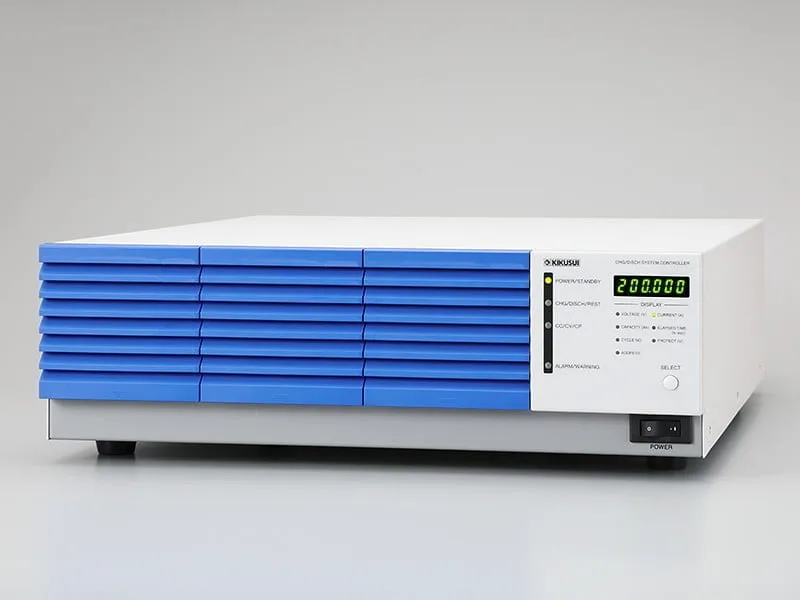

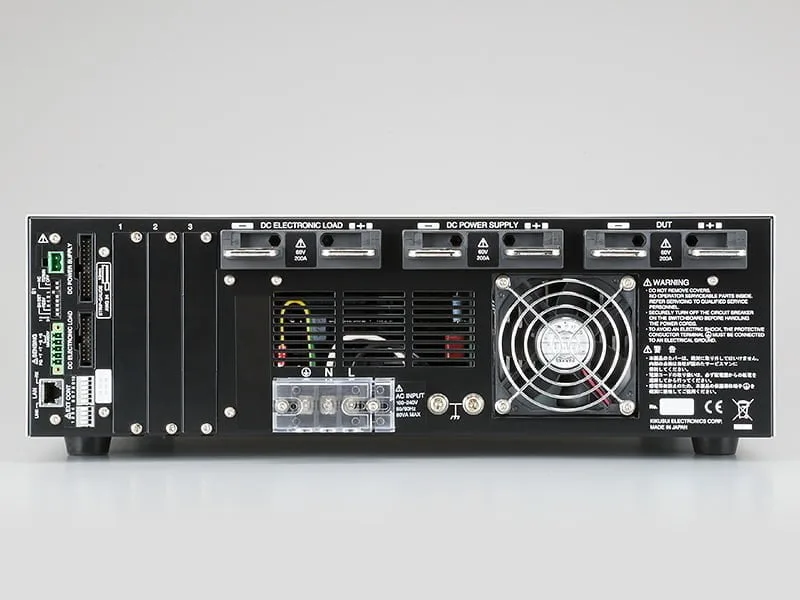

充放電システムコントローラ

PFX2532

PFX2532

1,080,000 (税込:1,188,000

  • 最大電圧:60.0000V /最大電流:200.0000A
  • シームレス充放電(高速充放電切替制御)が可能
  • 電圧、電流はもちろん、積算の容量、電力量も高精度に測定可能
  • 10000ステップのパターン充放電機能を搭載
  • 温度測定にも対応、充放電中の温度監視が可能
  • 最速1msの高速サンプリングを実現
  • 6Vレンジを新設し高精度測定が可能
  • 過充電には電圧・電気量・温度によるプロテクションをかけるなど安全対策も万全
  • 感震センサにより揺れや衝撃を感知し出力をオフすることで電池の損傷を防止
  • LAN標準装備

※システム構成の際は、本製品の他に、直流電源、電子負荷、パソコン等が必要になります。


LAN LXIUKCA

myKIKUSUIとは?

カート機能が動くまでの
商品コード: PFX2532

仕様

定格出力

ZOOM
PFX2512PFX2532
出力数1 ch
充電電流範囲 *10.000 A 〜 50.000 A0.000 A 〜 200.000 A
充電電圧範囲 *160 V レンジ0.000 V 〜 60.000 V
6 V レンジ0.000 V 〜6.000 V
放電電流範囲 *10.000 A 〜 50.000 A0.000 A 〜 200.000 A
放電電圧範囲 *1 *260 V レンジ0.000 V 〜 60.000 V
6 V レンジ0.000 V 〜 6.000 V

*1 接続する電源装置、電子負荷装置の機種、配線状態等により範囲が異なります。*2接続する電子負荷装置の機種、配線状態等により、放電可能な最低電圧が異なります。


設定確度

ZOOM

Static

定電流充放電

PFX2512PFX2532
範囲 *10.000 A 〜 50.000 A0.000 A 〜 200.000 A
確度 *2 *3
分解能1 mA

定電圧充電

PFX2512PFX2532
範囲 *160 V レンジ0.000 V 〜 60.000 V
6 V レンジ0.000 V 〜 6.000 V
確度 *2 *3
分解能1 mV

セル定電圧充放電 *4

PFX2512PFX2532
範囲 *10.000 V 〜 20.000 V
確度 *2 *3
分解能1 mV

定電力放電

PFX2512PFX2532
範囲 *10.1 W 〜 3000.0 W1 W 〜 12000 W
確度 *2±(0.5 % of set + 1 W) *5±(0.5 % of set + 10 W) *5
分解能10 mW1W

Pattern *6

パターン定電流

PFX2512PFX2532
範囲 *1-50.000A〜50.000A-200.000A〜200.000A
確度 *2 *3
分解能1 mA
設定数10000(最大ステップ数)
時間幅範囲0.1s 〜 9999.9s(1ステップの時間幅)
確度 *2±(0.05% of set +10ms)
分解能100 ms
範囲 *1-3000.00W〜3000.00W-12000W〜12000W
確度 *2 *7±(0.5% of set +1W) *4±(0.5% of set +10W) *4
分解能10 mW1 W
設定数10000(最大ステップ数)
時間幅範囲0.1s 〜 9999.9s
確度 *2±(0.05% of set +10ms)
分解能100 ms

パターン定電力

PFX2512PFX2532
範囲 *1-50.000A〜50.000A-200.000A〜200.000A
確度 *2 *3
分解能1 mA
設定数10000(最大ステップ数)
時間幅範囲0.1s 〜 9999.9s(1ステップの時間幅)
確度 *2±(0.05% of set +10ms)
分解能100 ms
範囲 *1-3000.00W〜3000.00W-12000W〜12000W
確度 *2 *7±(0.5% of set +1W) *4±(0.5% of set +10W) *4
分解能10 mW1 W
設定数10000(最大ステップ数)
時間幅範囲0.1s 〜 9999.9s
確度 *2±(0.05% of set +10ms)
分解能100 ms

*1 接続する直流電源、電子負荷装置の機種、配線状態等により範囲が異なります。* 周囲温度:18℃~28℃にて。*3 ソフトウェア制御により、計測値=設定値となるように外部装置が制御されます。設定確度は計測確度と等しくなります。制御周期に依存するため、インピーダンスが高い試料(電池)回路が開放した試料は、正しく制御しない場合があります。制御周期は定電流/定電圧制御=1ms、セル定電圧制御=100msとなります。*4 オプションの電圧/温度計ユニットOP02-PFX、または電圧計ユニットOP03-PFX装着時のみ設定可能。*5 電池電圧を計測して、設定された電力値からソフトウェア演算により制御電流(定電流制御)を算出しています。1 回の演算処理時間(電圧計測から出力設定まで)は、約1 ms です。*6 動作電圧範囲は1 V 以上となります(TL10-PFX 使用時、バイアス電源有無に関わらず)*6 電池電圧2 V 以上にて。*6 電池電圧2 V 以上にて。


計測確度

ZOOM

Static

充放電電流計測

PFX2512PFX2532
範囲0.0000 A 〜 50.0000 A *10.000 A 〜 200.000 A *1
確度 *2±(0.15 % of reading+ 0.02 % of rating)±(0.2 % of reading+ 0.1 % of rating)
分解能0.1 mA1 mA

電圧計測

PFX2512PFX2532
範囲60 V レンジ-6.0000 V 〜 60.0000 V *3
6 V レンジ-1.0000 V 〜 6.0000 V *4
確度 *2 *560 V レンジ±(0.05 % of reading + 0.02 % of rating)
6 V レンジ±(0.05 % of reading + 0.04 % of rating)
分解能 *50.1 mV

電力計測

PFX2512PFX2532
範囲0.000 W 〜 3000.000 W0.0 W 〜 12000.0 W
確度ソフトウェア演算(電圧計測×電流計測)
分解能1 mW100 mW

電流容量計算

PFX2512PFX2532
範囲0.000 Ah 〜2000.000 Ah
確度 *2電流計測確度と時間確度に依存
分解能1 mAh

電力容量計算

PFX2512PFX2532
範囲0.000 Wh 〜120000.000 Wh
確度 *2電圧、電流計測確度、時間確度に依存
分解能1 mWh

時間 *6

PFX2512PFX2532
確度 *2 *7±10 ppm(TYP 値)

Pattern

充放電電流計測

PFX2512PFX2532
範囲-50.0000 A 〜 50.0000 A *1-200.000 A 〜 200.000 A *1
確度 *2±(0.2 % of reading + 0.03 % of rating)±(0.2 % of reading + 0.1 % of rating)
分解能0.1 mA1 mA
計測値平均電流、1 s 更新(測定は連続)

電圧計測

PFX2512PFX2532
範囲60 V レンジ-6.0000 V 〜 60.0000 V *3
 6 V レンジ-1.0000 V 〜6.0000 V *4
確度 *260 V レンジ±(0.05 % of reading + 0.02 % of rating)
 6 V レンジ±(0.05 % of reading + 0.04 % of rating)
分解能 *50.1 mV

電力計測

PFX2512PFX2532
範囲-3000.000 W 〜 3000.000 W-12000.00 W 〜 12000.00 W
確度 *2ソフトウェア演算(電圧計測×電流計測)
分解能1 mW10 mW

電流容量計算

PFX2512PFX2532
範囲-2000.000 Ah 〜2000.000 Ah
確度 *2電流計測確度と時間確度に依存
分解能1mAh

電力容量計算

PFX2512PFX2532
範囲-120000.000 Wh 〜120000.000 Wh
確度 *2電圧、電流計測確度、時間確度に依存
分解能1 mWh

時間 *6

PFX2512PFX2532
確度 *2 *7±10 ppm(TYP 値)

*1 計測可能範囲:PFX2512:-52.500 A ~ 52.500 A(TYP 値)、PFX2532:-210.000 A ~ 210.000 A(TYP 値) ただし、上記の範囲外では保証されません。-値は放電電流値。*2 周囲温度:18 ℃~ 28 ℃にて。*3 計測可能範囲:-6.500 V ~ 65.000 V(TYP 値)ただし、上記の範囲外では確度は保証されません。*4 計測可能範囲:-6.500 V ~ 6.500 V(TYP 値)ただし、上記の範囲外では確度は保証されません。*5 6 V/ 60 V レンジ共通。*6 充放電時、休止時における経過時間(終止条件)の確度。*7 月差30 秒相当。

高速サンプリング

電流計測

PFX2512PFX2532
範囲 *1-50.0000 A 〜 50.0000 A-200.000 A 〜 200.000 A
確度 *1 *2 *31 msサンプリング±(0.2 % of reading + 0.5 % of rating)±(0.4 % of reading + 0.5 % of rating)
10 msサンプリング±(0.15 % of reading + 0.05 % of rating)±(0.3 % of reading + 0.1 % of rating)
100 msサンプリング±(0.15 % of reading + 0.02 % of rating)±(0.2 % of reading + 0.1 % of rating)
分解能1 msサンプリング0.1 mA1 mA
10 msサンプリング
100 msサンプリング

電圧計測

PFX2512PFX2532
範囲 *160 V レンジ-6.0000 V 〜 60.0000 V *4
6 V レンジ-1.0000 V 〜 6.0000 V *5
確度 *1 *2 *31 ms *6サンプリング±(0.1 % of reading + 0.1 % of rating)
10 ms *6サンプリング±(0.1 % of reading + 0.05 % of rating)
100 msサンプリング60 V レンジ: ±(0.05 % of reading+ 0.02 % of rating)
6 V レンジ: ±(0.05 % of reading+ 0.04 % of rating)
分解能1 msサンプリング0.1 mV(全サンプリング設定で共通)
10 msサンプリング
100 msサンプリング

*1 定格出力範囲外は確度が保障されません。*2 周囲温度:18 ℃~ 28 ℃にて。*3 組み合わせる電源装置のリップルノイズ、AC ラインノイズ(50 Hz/ 60Hz)に起因するふらつきは含みません。*4 計測可能範囲:-6.500 V ~ 65.000 V(TYP 値)ただし、上記の範囲外では確度は保証されません。*5 計測可能範囲:-6.500 V ~ 6.500 V(TYP 値)ただし、上記の範囲外では確度は保証されません。*6 6 V/ 60 V レンジ共通。


温度計測

ZOOM

※測温体はサーミスタ103AT-2(SEMITEC製)を使用します。

抵抗(温度)計測部 *1

 PFX2512PFX2532
計測可能範囲-40.0 ℃ 〜 100.0 ℃
計測分解能0.1 ℃
計測確度 *2 *3±0.5 ℃ (計測温度 0 ℃ 〜 40.0 ℃にて)
±1 ℃(計測温度 -20 ℃ 〜 80 ℃にて)

参考(サーミスタ 103AT)

 PFX2512PFX2532
形名103AT-2、SEMITEC製
R2510.0 kΩ、25 ℃における公称ゼロ負荷抵抗値
使用温度範囲-50.0 ℃ 〜 110.0 ℃
温度確度 *3±0.5 ℃(計測温度0 ℃ 〜 40.0 ℃にて)
許容差±1 %
B 定数3435K±1 %(計測温度 25 ℃にて)

*1 温度計測については、絶対温度をトレースするものではありません。抵抗 → 温度 換算値。*2 測温体の誤差を除きます。*3 周囲温度:18 ℃~ 28 ℃にて。


保護機能

ZOOM
 PFX2512PFX2532
過電圧(過充電)保護ソフトウェアOVP、ハードウェアOVP
低電圧(過放電)保護ソフトウェアUVP、ハードウェアUVP
過電流保護ソフトウェアOCP *1、ハードウェアOCP、負荷短絡保護
容量(過充放電)保護ソフトウェアOAH *2
過温度保護(試料)ソフトウェアOTP
その他感震アラーム

*1 ソフトウェアOCP は設定電流に対して、アプリケーションソフトが自動的に設定します。*2 公称容量に対して、設定された百分率を掛けた値をアプリケーションソフトが計算して容量で設定します。


一般仕様

ZOOM
PFX2512PFX2532
公称入力定格100 Vac 〜 240 Vac、50 Hz / 60 Hz
入力電圧範囲90 Vac 〜 250 Vac
消費電力60 VAmax OP02-PFX 3 枚装着時:80 VAmax
動作温度・湿度範囲0 ℃〜 40 ℃、20 %rh 〜 85 %rh(結露なし)
保存温度・湿度範囲-10 ℃〜 60 ℃、0 %rh 〜 90 %rh(結露なし)
動作環境屋内、過電圧カテゴリII
高度2000 m まで
対接地電圧入出力端子⇔シャシ±70 Vmax±70 Vmax
絶縁抵抗一次⇔シャシ500 Vdc、30 MΩ 以上、70 %rh 以下
一次⇔入出力端子
耐電圧一次⇔シャシ1500 Vac、1 分間にて異常なし
一次⇔入出力端子
安全性 *1以下の指令および規格の要求事項に適合 低電圧指令 2014/35/EU *2EN 61010-1 (Class I *3, 汚染度2 *4
電磁適合性(EMC) *1 *2以下の指令および規格の要求事項に適合 EMC 指令2014/30/EU EN 61326-1 (Class A *5) EN 55011(Class A *5、Group 1 *6) EN 61000-3-2 EN 61000-3-3
【適用条件】 本製品に接続するケーブルおよび電線は、すべて5 m 未満を使用【適用条件】 本製品に接続するケーブルおよび電線は、すべて3 m 未満を使用
外形寸法外形寸法図参照
質量約7 kg約17 kg
付属品電源コード *71 本1 本
圧着端子付きケーブル4本(赤:2本、白:2本)各45cm
入出力端子用 カバーセット端子カバー3 個、 ロック用結束バンド6 個
入出力端子用ねじセット6 組
負荷入力端子用カバーセットカバー、補助バンド 4 組
26 芯フラットケーブル1 本1 本
20 芯フラットケーブル1 本1 本
26 芯ケーブル(PAT-T用)1 本
センシングコネクタ1 個1 個
センシングコネクタ カバーセットカバー1組、 ロック用結束バンド1個
サーミスタ1 個1 個
ロックレバー2 個2 個
LANケーブル (2 m)1 本(ストレートタイプ)1 本(ストレートタイプ)
取扱説明書1 冊1 冊

*1 特注品、改造品には適用されません。*2 パネルにCE マーキングの表示のある製品に限ります。オプションの電圧計ユニットOP03-PFX を使用する場合には、オプションのセンシングケーブルTL12-PFX(線長:約3m、コネクタ部:カバー付き)を使用すると適用されます。*3 本製品はClass A 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。*4 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)が付着した状態です。汚染度2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。*5 本製品はClass A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。*6 パネルにCE マーキングの表示のある製品に限ります。オプションの電圧計ユニットOP03-PFX を使用する場合には、オプションのセンシングケーブルTL12-PFX(線長:約3m、コネクタ部:カバー付き)を使用すると適用されます。*7 CE 非適合のため、仕向地によって付属されない場合があります。
