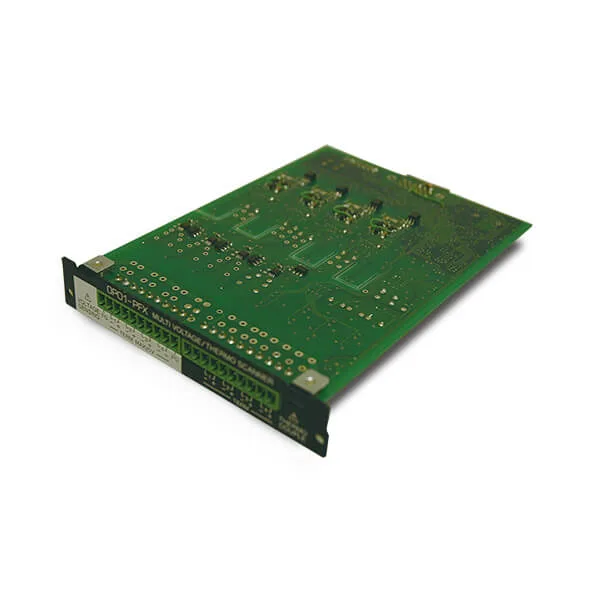

電圧・温度計ユニット
OP02-PFX
110,000円 （税込：121,000円）
- 電圧・サーモメータユニット
- PFX2512／2532対応
カート機能が動くまでの
[yith_wcwl_add_to_wishlist]
製品概要
製品詳細
電圧・温度計ユニット
組電池の各セルの状態監視が必要であればオプションの電圧・温度計ユニットOP02-PFXを装着してください。PFX2512／2532にOP02-PFXを装着することで、1枚で4セル分の電圧・温度それぞれをモニタ、ロギングできるようになります（ボードは最大3枚まで実装可能）。多直列の組電池ではセル間のバランス監視が重要ですので、電圧・温度計ユニットは各セルの状態により充放電制御の終了が行えるようになっています。また組電池内のバランス（最大電圧－最小電圧）が広がった時に充放電動作を終了できる機能も盛り込まれています。さらには、パルス放電時には負荷変動に対して全セルが同期した同タイミングでの電圧計測が行えます。
拡張される機能
- モニタデータ：セル電圧/ セル温度
- 充電終止条件：セル電圧/ セル温度/ セル間の電圧差
- 放電終止条件：セル電圧/ セル温度/ セル間の電圧差
- 充放電終止条件：セル電圧/ セル温度/ セルアンバランス
- 保護機能：セル電圧/ セル温度/ セル間の電圧差
制限される機能
- 1台のパソコンで制御できる最大チャンネル数が5chになります。
仕様
セル計測機能
セル電圧計測
別ウインドウで開く
Static
| OP02-PFX | |
|---|---|
| 計測端子数 | 4 |
| 計測範囲 *1 | -2.0000 V 〜 20.0000 V |
| 計測確度 *2 | ±（0.05 ％ of reading + 0.02 % of rating） |
| 分解能 | 0.1mV |
| 計測値 | 100ms毎の平均電圧 |
| 計測間隔 | 100ms |
セル温度計測
別ウインドウで開く
熱電対電圧（温度）計測部 *3
| OP02-PFX | |
|---|---|
| 計測端子数 | 4 |
| 熱電対種類 | K型 |
| 計測範囲 *4 | -100.0℃〜400.0℃ |
| 計測確度 *2 *5 | ±1.5℃（TYP値） |
| 基準接点確度 *2 *6 | ±0.5℃（TYP値） |
| 分解能 | 0.1℃ |
| 計測間隔 | 1 s |
*1 -20 V ～ 22 V の入力が可能。*2 周囲温度：18 ℃～ 28 ℃にて。*3 温度スケールは JIS C 1602-1995（ ITS-90） に準拠。（ITS-90：国際温度目盛）*4 熱電対の仕様（熱電対のクラス、線径、被覆）により使用温度範囲が異なります。*5 熱電対キャリブレータが発生する電圧を計測した場合。*6 内蔵センサの性能を示しています。熱電対接続部（コネクタ）の温度計測確度を指します。温度計の確度＝計測確度＋基準接点確度＋熱電対の許容差
取扱説明書
OP0102-PFX
