PCJシリーズ

PCJ

5,200,00021,510,000

  • PWMインバータ方式
  • 容量:三相30kVA〜200kVA(6モデル/36機種)
  • 電圧:0V〜150V/0V〜300V、周波数:45Hz〜65Hz
  • 高効率:75kVAまでモデルは効率90%以上(380V入力/最大出力電力にて)
  • 超大容量:1筐体で三相200kVA出力
  • インタフェース:RS232 or GPIB or LAN ※工場オプション(ご注文時選択式)
  • MODBUS RTU対応(RS232搭載モデル)
  • 汎用性を重視したシンプルな出力設定
    ・三相電圧個別
    ・三相電圧一括
    ・出力周波数
    ・三相位相角
  • 出荷試験や動作確認に。
    ・プログラム運転&ソフトスタート運転
ImageSKUPOWER CAPACITYINPUTINTERFACE価格登録
PCJシリーズPCJ30KT 200V RS232C30kVA三相200VRS232C5,200,000 (税込:5,720,000
PCJシリーズPCJ30KT 380V RS232C30kVA三相380VRS232C5,200,000 (税込:5,720,000
PCJシリーズPCJ30KT 200V GPIB30kVA三相200VGPIB5,260,000 (税込:5,786,000
PCJシリーズPCJ30KT 380V GPIB30kVA三相380VGPIB5,260,000 (税込:5,786,000
PCJシリーズPCJ30KT 200V LAN30kVA三相200VLAN5,240,000 (税込:5,764,000
PCJシリーズPCJ30KT 380V LAN30kVA三相380VLAN5,240,000 (税込:5,764,000
PCJシリーズPCJ45KT 200V RS232C45kVA三相200VRS232C6,760,000 (税込:7,436,000
PCJシリーズPCJ45KT 380V RS232C45kVA三相380VRS232C6,760,000 (税込:7,436,000
PCJシリーズPCJ45KT 200V GPIB45kVA三相200VGPIB6,810,000 (税込:7,491,000
PCJシリーズPCJ45KT 380V GPIB45kVA三相380VGPIB6,810,000 (税込:7,491,000
PCJシリーズPCJ45KT 200V LAN45kVA三相200VLAN6,800,000 (税込:7,480,000
PCJシリーズPCJ45KT 380V LAN45kVA三相380VLAN6,800,000 (税込:7,480,000
PCJシリーズPCJ75KT 200V RS232C75kVA三相200VRS232C10,140,000 (税込:11,154,000
PCJシリーズPCJ75KT 380V RS232C75kVA三相380VRS232C10,140,000 (税込:11,154,000
PCJシリーズPCJ75KT 200V GPIB75kVA三相200VGPIB10,200,000 (税込:11,220,000
PCJシリーズPCJ75KT 380V GPIB75kVA三相380VGPIB10,200,000 (税込:11,220,000
PCJシリーズPCJ75KT 200V LAN75kVA三相200VLAN10,180,000 (税込:11,198,000
PCJシリーズPCJ75KT 380V LAN75kVA三相380VLAN10,180,000 (税込:11,198,000
PCJシリーズPCJ100KT 200V RS232C100kVA三相200VRS232C11,050,000 (税込:12,155,000
PCJシリーズPCJ100KT 380V RS232C100kVA三相380VRS232C11,050,000 (税込:12,155,000
PCJシリーズPCJ100KT 200V GPIB100kVA三相200VGPIB11,100,000 (税込:12,210,000
PCJシリーズPCJ100KT 380V GPIB100kVA三相380VGPIB11,100,000 (税込:12,210,000
PCJシリーズPCJ100KT 200V LAN100kVA三相200VLAN11,090,000 (税込:12,199,000
PCJシリーズPCJ100KT 380V LAN100kVA三相380VLAN11,090,000 (税込:12,199,000
PCJシリーズPCJ150KT 200V RS232C150kVA三相200VRS232C16,900,000 (税込:18,590,000
PCJシリーズPCJ150KT 380V RS232C150kVA三相380VRS232C16,900,000 (税込:18,590,000
PCJシリーズPCJ150KT 200V GPIB150kVA三相200VGPIB16,960,000 (税込:18,656,000
PCJシリーズPCJ150KT 380V GPIB150kVA三相380VGPIB16,960,000 (税込:18,656,000
PCJシリーズPCJ150KT 200V LAN150kVA三相200VLAN16,940,000 (税込:18,634,000
PCJシリーズPCJ150KT 380V LAN150kVA三相380VLAN16,940,000 (税込:18,634,000
PCJシリーズPCJ200KT 200V RS232C200kVA三相200VRS232C21,450,000 (税込:23,595,000
PCJシリーズPCJ200KT 380V RS232C200kVA三相380VRS232C21,450,000 (税込:23,595,000
PCJシリーズPCJ200KT 200V GPIB200kVA三相200VGPIB21,510,000 (税込:23,661,000
PCJシリーズPCJ200KT 380V GPIB200kVA三相380VGPIB21,510,000 (税込:23,661,000
PCJシリーズPCJ200KT 200V LAN200kVA三相200VLAN21,490,000 (税込:23,639,000
PCJシリーズPCJ200KT 380V LAN200kVA三相380VLAN21,490,000 (税込:23,639,000
商品コード: PCJ
  • 製品詳細
  • 仕様・外形図
  • オプション
  • ダウンロード

製品詳細

三相の大容量AC出力を1筐体で。

大容量交流電源PCJシリーズは、30kVA〜200kVA出力に対応した三相専用の大容量汎用交流電源です。カロリーメータ、パワーコンディショナ、EV、大型医療装置向けなどの電圧安定化をはじめ、簡単な動作確認や性能検証にもご使用いただけます。

形名PCJ30KTPCJ45KTPCJ75KTPCJ100KTPCJ150KTPCJ200KT
容量(三相)30kVA45kVA75kVA100kVA150kVA200kVA
出力電圧0V〜150V(Lo)/0V〜300V(Hi)
周波数45Hz〜65Hz
入力三相 200V or 三相 380V
インタフェースRS-232(MODBUS RTU 対応)or GPIB or LAN
  • ※ 工場オプション:ご注文時に必ず指定ください。

仕様

  • 項目PCJ30KTPCJ45KTPCJ75KTPCJ100KTPCJ150KTPCJ200KT
    入力電源相数三相 3 線
    公称入力電圧200 Vrms(入力 200 V モデル)/ 380 Vrms(入力 380 V モデル)
    電圧範囲200 Vrms ±10 %(入力 200 V モデル)/ 380 Vrms ±15 %(入力 380 V モデル)
    公称入力周波数50 Hz/ 60 Hz
    周波数範囲47 Hz ~ 63 Hz
    保護導体電流8.1 mA13.0 mA56.7 mA41.2 mA45.4 mA77.2 mA
    皮相電力入力200 V モデル36 kVA54 kVA89 kVA118 kVA177 kVA236 kVA
    入力380 V モデル37 kVA56 kVA93 kVA124 kVA185 kVA247 kVA
    力率0.9 以上(最大負荷時)
    最大電流(rms)*1入力200 V モデル120 A180 A300 A400 A600 A800 A
    入力380 V モデル66 kVA100 kVA165 kVA220 kVA330 kVA440 kVA
    • *1 入力電圧範囲内の最低電圧における電流値。

  • 項目PCJ30KTPCJ45KTPCJ75KTPCJ100KTPCJ150KTPCJ200KT
    AC 電圧定格150 V(LOW レンジ)/ 300 V(HIGH レンジ)
    設定範囲0.0 V ~ 150.0 V(LOW レンジ)/ 0.0 V ~ 300.0 V(HIGH レンジ)
    設定分解能0.1 V
    設定確度 *1 *2± 3 V(相電圧)
    最大電流(rms)電圧レンジLOW83 A125 A208 A277 A416 A555 A
    電圧レンジHIG *341 A62 A104 A138 A208 A277 A
    相数三相4 線
    電力容量30 kVA45 kVA75 kVA100 kVA150 kVA200 kVA
    力率0.5 〜 1
    周波数設定範囲45 Hz ~ 65 Hz
    分解能0.1 Hz
    確度 *1± 0.1 Hz
    位相設定分解能
    クレストファクタ3 以下
    効率
    (最大出力電力時)
    入力200 V モデル85 % 以上(TYP)80 % 以上(TYP)
    入力380 V モデル90 % 以上(TYP)85 % 以上(TYP)
    • *1 25 ℃ ± 5 ℃
    • *2 50 V/100 V 以上(電圧レンジ LOW/ HIGH において)。
    • *3 STEP/ RAMP 運転では、HIGH レンジのみ使用。

  • 項目PCJ30KTPCJ45KTPCJ75KTPCJ100KTPCJ150KTPCJ200KT
    電源変動 *1± 0.5 % 以内
    負荷変動 *2± 0.5 % 以内
    全高調波歪率 *30.5 % 以下
    • *1 許容変動範囲において。
    • *2 (無負荷時出力電圧)-(定格負荷時出力))/(無負荷時出力電圧)× 100
    • *3 出力電圧90 V ~ 140 V(LOW レンジ)/180 V ~ 280 V(HIGH レンジ)線形負荷。

  • 項目PCJ30KTPCJ45KTPCJ75KTPCJ100KTPCJ150KTPCJ200KT
    電圧実効値分解能0.1 V
    確度 *1 *2± 3 V
    電流実効値分解能0.1 A
    確度 *1±(0.625 % of f.s + 4 digit)*3
    有効電力分解能0.1 kW
    確度 *1±(1.25 % of f.s + 6 digit)*4
    皮相電力分解能0.1 kVA
    力率分解能0.1
    • *1 25 ℃ ± 5 ℃
    • *2 50 V/100 V 以上(電圧レンジ LOW/ HIGH において)。
    • *3 f.s は電圧レンジ LOW における最大電流。
    • *4 f.s は出力電力容量(単位 W)。

  • 項目PCJ30KTPCJ45KTPCJ75KTPCJ100KTPCJ150KTPCJ200KT
    LANハードウェア:IEEE 802.3 100Base-TX/10Base-T Ethernet プロトコル:SCPI-RAW、メッセージターミネータ:LF、コネクタ:RJ-45
    RS232プロトコル:シリアル通信、ボーレート:9600 bps、データ長:8 ビット、ストップビット:1 ビット、パリティビット:なし、フロー制御:なし、メッセージターミネータ:LF
    RS422/RS485プロトコル:MODBUS RTU、ボーレート:9600 bps、チェックコード:CRC16
    RS232/RS422/RS485 共通コネクタ:D-SUB 9 ピン(メス)
    GPIBアドレス:1 ~ 31、メッセージターミネータ:LF

  • 項目PCJ30KTPCJ45KTPCJ75KTPCJ100KTPCJ150KTPCJ200KT
    環境条件動作環境屋内使用、過電圧カテゴリⅢ
    動作温度/湿度範囲0 ℃~ 45 ℃/ 0 %rh ~ 90 %rh(結露なし)
    保存温度/湿度範囲-10 ℃~ 60 ℃/ 90 %rh 以下(結露なし)
    高度1500 m まで
    絶縁抵抗 *1シャシ~入力端子間500 Vdc、100 M Ω 以上
    シャシ~出力端子間
    入力端子~出力端子間
    絶縁耐圧 *1入力端子~シャシ間1800 Vac、1 分間にて異常なし
    入力端子~出力端子間
    出力端子~シャシ間
    質量
    (本体のみ)
    入力200 V モデル約430kg約560kg約920kg約1100kg約1300kg約1950kg
    入力380 V モデル約430kg約550kg約910kg約1050kg約1250kg約1500kg
    入力端子ねじ径入力200 V モデルM10
    入力380 V モデルM8M10
    出力端子ねじ径M8M10
    付属品セットアップガイド(1 冊)、安全のために(1 冊)、重量物警告シール(1 枚)、RS232 メス- オスクロスケーブル(1 本)、RS485 ケーブル(1 本)
    ※ RS232(RS485 とRS422 を含む)装備モデルのみ
    • *1 EMIフィルタ部を除く

外形寸法図(mm)

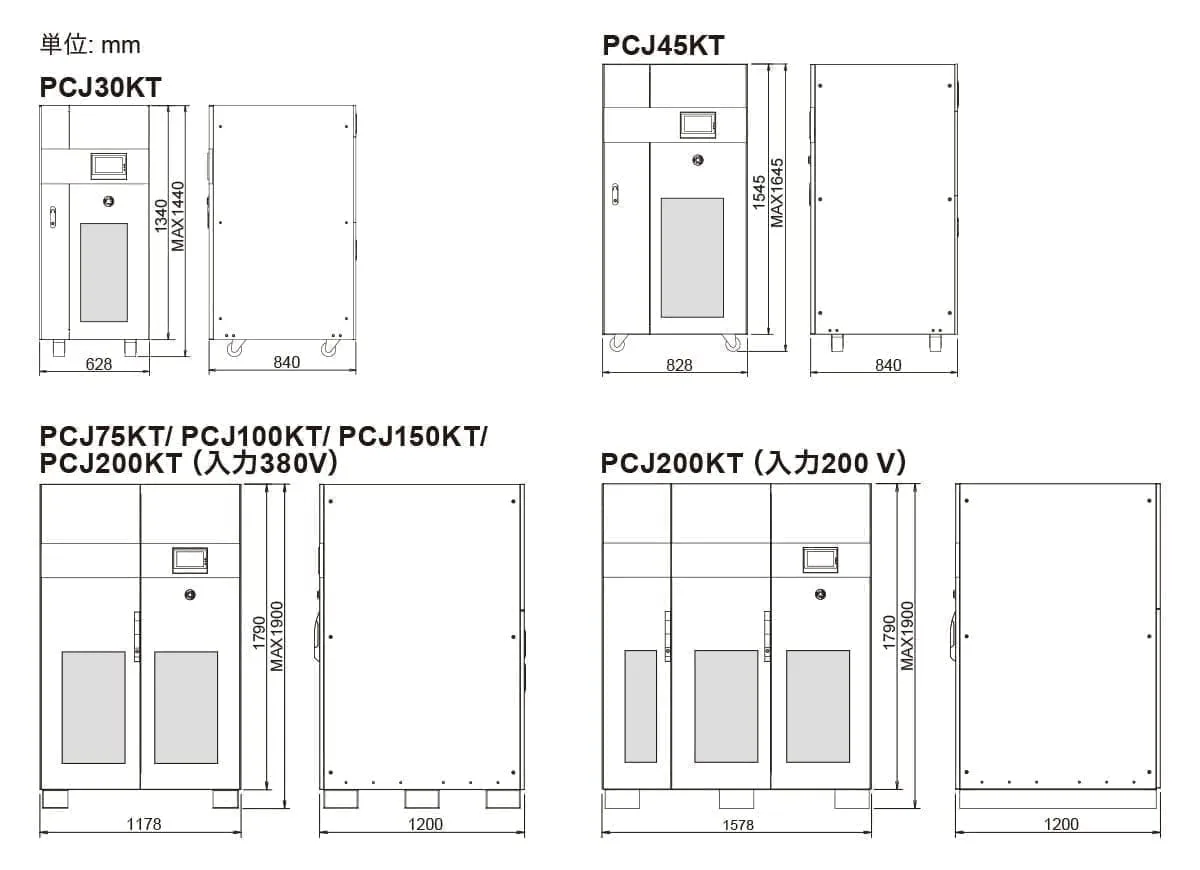

PCJ外形図
