製品概要

試験条件の設定から実行、試験結果のデータ解析まで一括管理。

アプリケーションソフト：BPChecker3000（SD007-PFX）は、従来のBPChecker2000に対し試験条件作成やグラフ描画機能を強化し、PFX2512／2532の新機能である「シームレス充放電」や「高速データサンプリング」を実現したPFX2512／2532専用アプリケーションソフトです。試験条件設定は、データベース化した充放電条件（プロファイル）から試験条件（プロジェクト）を作成します。試験を実行し、グラフ表示はより多くのデータをまとめる為に抽出機能や重ね書き機能が更に強化されています。

また、恒温槽との同期運転も可能で試験環境の温度管理も含めて総合的に充放電試験を管理します。さらに、今後バッテリーマネージメントの技術開発に伴い要求が増加している「CANバス」との連携も対応可能です。

【注意】PFX2512／2532の動作にはBPChecker3000が必須となります。BPChecker2000では、PFX2512／2532は動作しません。

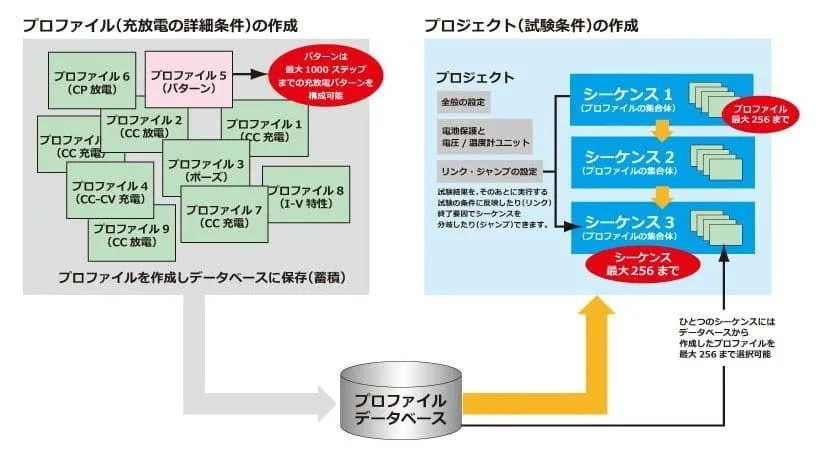

Test Condition Editor ー試験条件設定ー

充放電に関わる全ての試験条件の作成および編集を行うプログラムです。プロファイルを作成した後、シーケンスや全体の設定等を行いプロジェクトを作成します。BPC3000はこのプロジェクト単位で試験を実行します。

• 電池温度の休止終了条件（Rest Temp）の設定が可能
  休止時間の設定は、充電終了後の定めた時間（固定時間）設定の他に電池温度による休止終了条件の設定も可能。
• ポーズ機能搭載
  プロファイルタイプの中には、ポーズ機能があります。この機能を使用することで、試験を一時停止する事が出来ます。

Test Executive ー試験実行ー

Test Executive はTest Condition で作成したプロジェクト（試験条件）に従って、充放電試験を実行するプログラムです。

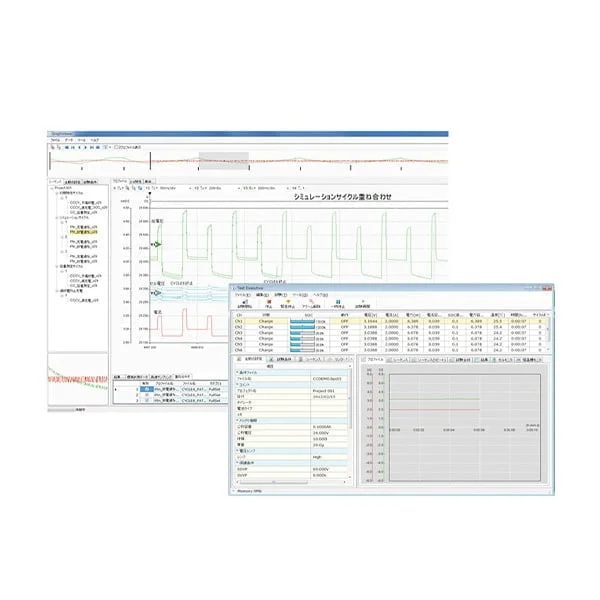

Graph Viewer ーグラフ表示ー

Graph ViewerはTest Executiveで作成された試験データをグラフ化して、画面に表示したり印刷したりするプログラムです。Graph Viewer を使用すると、試験データグラフのほかに、試験データの数値、エネルギーなど試験データから求めた演算値、試験条件なども表示できるので、総合的なデータ解析が可能です。Graph Viewer は、複数のグラフを一つのグラフへ重ね合わせした重ねグラフも表示できます。

動作環境

• Core i5以上を搭載したPC
• Windows 10
• 8 GB以上のRAM
• 20 GB以上の空き容量があるハードディスク
• 1024×768以上の画像解像度をサポートするディスプレイ （DPI設定：96DPI）
• CD-ROMドライブ
• マウス
• RS232C、USB、LAN（使用するインターフェースに依存）
• VISAライブラリ

長期連続使用する場合には、RAMを16 GB以上に増設することを推奨します。
USBシリアルコンバータを使用してRS232C接続すると、正常に動作しない場合があります。
