寸法／質量

	W	H	D
寸法	212.8 mm (8.38 inch)	88.3 mm (3.48 inch)	272.3 mm (10.72 inch)
最大寸	212.8 mm (8.38 inch)	88.3 mm (3.48 inch)	272.3 mm (10.72 inch)

質量：約2.5 kg(5.51 lbs)

GPIB(OPTION)RS232C(OPTION)USBLAN

DME1700シリーズその他計測器

デジタルマルチメータ

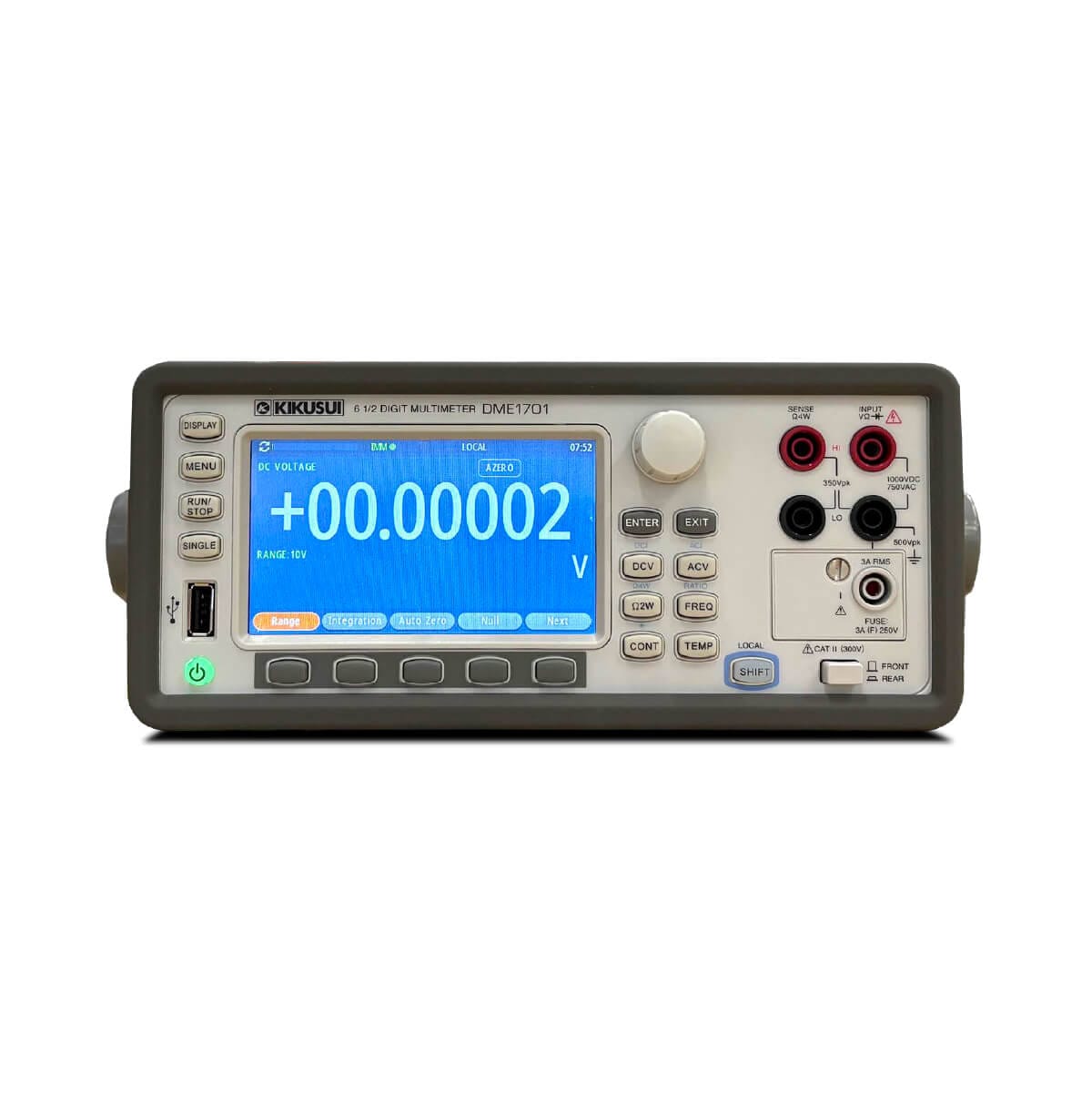

DME1700シリーズ

価格帯: 158,000円 – 198,000円

分解能：6 1/2 桁
視認性向上：4.3 インチTFT カラー液晶ディスプレイ
基本測定機能
- DC電圧：100mV, 1V, 10V, 100V, 1000V
- AC電圧：100mV, 1V, 10V, 100V, 750V
- DC電流：10mA, 100mA, 1A, 3A
- AC電流：10mA, 100mA, 1A, 3A
- 2線／4線抵抗：100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ,10MΩ, 100MΩ（100MΩレンジは2 線抵抗のみ）
- 周波数、周期測定：3Hz 〜 300kHz
- その他測定機能：導通テスト・ダイオードテスト・温度測定
- 測定レンジ：オートレンジまたは任意レンジで設定可能
- 最大サンプル数：1,500,000回（DME1701のみ）
通信インタフェース標準搭載（DME1701）
LAN、USB　※オプション：GPIB、RS232C（受注時選択）

製品画像	型名	インターフェース	最大読み取り速度	標準価格	WEBかんたんお見積り
	DME1700	–	300rdg/s	158,000円（税込：173,800円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
	DME1701	USB, LAN	10000rdg/s	198,000円（税込：217,800円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

商品コード: DME1700 Series

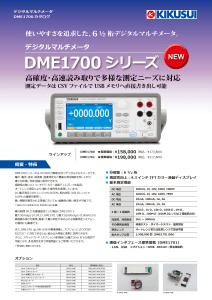

製品カタログ
取扱説明書
2D CAD

ラインアップ

製品画像	型名	インターフェース	最大読み取り速度	標準価格	WEBかんたんお見積り
	DME1700	–	300rdg/s	158,000円（税込：173,800円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
	DME1701	USB, LAN	10000rdg/s	198,000円（税込：217,800円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

製品概要

高確度・高速読み取りで多様な測定ニーズに対応
測定データはCSVファイルでUSBメモリへ直接書き出し可能

DME1700シリーズは、6½桁の分解能を持つデジタルマルチメータです。電圧・電流・抵抗・周波数・温度測定など豊富な測定機能を有しており、様々な評価／測定用途に使用できます。
視認性の高い4.3インチTFTカラー液晶ディスプレイを採用。オートレンジ測定により、優れた操作性を実現しています。DC電圧測定（10Vレンジ）で0.0035%、抵抗測定（10kΩレンジ）で0.01%の確度を実現*。高い精度を要求される現場においても、信頼性の高い測定が可能です。

* DME1701は校正から1年以内における値。

積分時間（PLC）を最速設定とした場合にDME1700で最大300rdg/s（0.2PLC）、DME1701で最大10,000rdg/s（0.006PLC）の高速読み取りを実現。高速・大量の測定が求められる自動測定システムへの適用にも最適です。
また、DME1701はLAN・USBを標準搭載し、オプションによりGPIB*、RS232C*に対応できるため、組み込み用途に柔軟に活用できます。さらに、スキャナカード（オプション）使用時には最大20chまでの測定が可能となり、多点測定を伴う評価用途にもご使用いただけます。

* 受注時に選択となります。

仕様

DC電圧測定（DCV）

別ウインドウで開く

項目			DME1700		DME1701
測定レンジ	分解能	入力抵抗	確度（1年）	温度係数/°C	確度（1年）	温度係数/°C
100mV	0.1μV	>10GΩ	0.0090+0.0065	0.0005+0.0005	0.0050+0.0035	0.0005+0.0005
1V	1.0μV		0.0080+0.0010	0.0005+0.0001	0.0040+0.0007	0.0005+0.0001
10V	10μV		0.0075+0.0005	0.0005+0.0001	0.0035+0.0005	0.0005+0.0001
100V	100μV	10MΩ	0.0085+0.0006	0.0010+0.0001	0.0060+0.0006	0.0010+0.0001
1000V	1mV	10MΩ	0.0085+0.0010	0.0010+0.0001	0.0060+0.0010	0.0010+0.0001

DC電流測定（DCI）

別ウインドウで開く

項目			DME1700		DME1701
測定レンジ	分解能	シャント抵抗	確度（1年）	温度係数/°C	確度（1年）	温度係数/°C
10mA	10nA	5.1Ω	0.050+0.020	0.0020+0.0020	0.050+0.020	0.0020+0.0020
100mA	100nA	5.1Ω	0.050+0.005	0.0020+0.0005	0.050+0.005	0.0020+0.0005
1A	1μA	0.1Ω	0.100+0.010	0.0050+0.0010	0.100+0.010	0.0050+0.0010
3A	10μA	0.1Ω	0.200+0.002	0.0050+0.0020	0.200+0.020	0.0050+0.0020

2線式／4線式抵抗測定（Ω2W/Ω4W）

別ウインドウで開く

項目			DME1700		DME1701
測定レンジ	分解能	テスト電流	確度（1年）	温度係数/°C	確度（1年）	温度係数/°C
100Ω	100μΩ	1mA	0.014+0.007	0.0006+0.0005	0.010+0.004	0.0006+0.0005
1kΩ	1MΩ	1mA	0.014+0.001	0.0006+0.0001	0.010+0.001	0.0006+0.0001
10kΩ	10mΩ	100μA	0.014+0.001	0.0006+0.0001	0.010+0.001	0.0006+0.0001
100kΩ	100mΩ	10μA	0.014+0.001	0.0006+0.0001	0.010+0.001	0.0006+0.0001
1MΩ	1Ω	10μA	0.014+0.001	0.0010+0.0002	0.010+0.001	0.0010+0.0002
10MΩ	10Ω	1μA	0.040+0.001	0.0030+0.0004	0.040+0.001	0.0030+0.0004
≧100MΩ*1	100Ω	1μA \| 10MΩ	0.800+0.010	0.1500+0.0002	0.800+0.010	0.1500+0.0002

*1 ≧100MΩレンジは、2線式抵抗測定（Ω2W）でのみ設定可能です。

ダイオードテスト

別ウインドウで開く

項目			DME1700		DME1701
測定レンジ	分解能	テスト電流（±5%）	確度（1年）	温度係数/°C	確度（1年）	温度係数/°C
10V（固定）	10μV	1mA	0.01+0.03	0.001+0.002	0.01+0.03	0.001+0.002

導通テスト

別ウインドウで開く

項目			DME1700		DME1701
測定レンジ	分解能	テスト電流（±5%）	確度（1年）	温度係数/°C	確度（1年）	温度係数/°C
1kΩ（固定）	10mΩ	1mA	0.01+0.03	0.001+0.002	0.01+0.03	0.001+0.002

DC 測定特性

別ウインドウで開く

項目			DME1700
DC電圧測定（DCV）	オーバーレンジ	100mV～100Vレンジのとき	20%のオーバーレンジを許容
	オーバーレンジ	1000Vレンジのとき	1%のオーバーレンジを許容
	A/Dコンバータ直線性	10Vレンジのとき	測定レンジの0.0001%
	入力インピーダンス*1の選択	100mV～10Vレンジのとき	10MΩ±1%または>10GΩから選択可能
	入力インピーダンス*1の選択	100V～1000Vレンジのとき	10MΩ±1%のみ
	入力バイアス電流	23℃のとき	50pA未満
	コモンモード電圧（LO端子-シャシ間）		最大500Vpk
	自動ゼロ調整	±1℃以内かつ、最後の自動ゼロ調整から10分以内のとき	±（測定レンジの0.0002%+3μV）を確度に加算
	無効時の加算誤差	±5℃以内かつ、最後の自動ゼロ調整から60分以内のとき	±（測定レンジの0.001%+10μV）を確度に加算
DC電流測定（DCI）	オーバーレンジ	10mA～1Aレンジのとき	20%のオーバーレンジを許容
	オーバーレンジ	3Aレンジのとき	オーバーレンジなし
	コモンモード電流	50Hzまたは60Hzのとき	600nApk-pk未満

*1 400pF未満の並列接続時における仕様です。

周波数および周期測定（FREQ/PERIOD）

別ウインドウで開く

入力信号のレンジ	周波数の測定レンジ	DME1700		DME1701
入力信号のレンジ	周波数の測定レンジ	確度（1年）	温度係数/°C	確度（1年）	温度係数/°C
100mV～750V （10mA～3A）	3Hz～10Hz	0.1	0.005	0.1	0.1
	10Hz～100Hz	0.05	0.005	0.03	0.035
	100Hz～1kHz	0.02	0.001	0.01	0.015
	1kHz～300kHz	0.012	0.001	0.01	0.015

測定特性（オーバーレンジ）

別ウインドウで開く

測定特性（オーバーレンジ）

項目		DME1700
周波数および周期測定（FREQ / PERIOD）	ACV入力時（全ての測定レンジ）	AC電圧測定（ACV）と共通
周波数および周期測定（FREQ / PERIOD）	ACI入力時（全ての測定レンジ）	AC電流測定（ACI）と共通
導通テスト（CONT）	1000Ωレンジ（固定）	1%のオーバーレンジを許容
ダイオードテスト	全ての測定レンジ	オーバーレンジなし

AC電圧測定（ACV）

別ウインドウで開く

項目			DME1700		DME1701
測定レンジ	分解能	周波数	確度（1年）	温度係数/°C	確度（1年）	温度係数/°C
100mV～750V	0.1μV～1mV	3Hz～5Hz	1.00+0.03	0.100+0.003	1.00+0.04	0.100+0.003
		5Hz～10Hz	0.38+0.03	0.035+0.003	0.35+0.04	0.035+0.003
		10Hz～20kHz	0.09+0.03	0.005+0.003	0.06+0.04	0.005+0.003
		20kHz～50kHz	0.15+0.05	0.011+0.005	0.12+0.05	0.011+0.005
		50kHz～100kHz	0.63+0.08	0.060+0.008	0.60+0.08	0.060+0.008
		100kHz～300kHz	4.00+0.50	0.200+0.020	4.00+0.50	0.200+0.020

AC電流測定（ACI）

別ウインドウで開く

項目			DME1700		DME1701
測定レンジ	分解能	周波数	確度（1年）	温度係数/°C	確度（1年）	温度係数/°C
10mA	10nA	3Hz～5Hz	1.00+0.04	0.100+0.006	1.00+0.04	0.100+0.006
		5Hz～10Hz	0.30+0.04	0.035+0.006	0.30+0.04	0.035+0.006
		10Hz～5kHz	0.10+0.04	0.015+0.006	0.10+0.04	0.015+0.006
		5kHz～10kHz typ	0.10+0.04	0.030+0.006	0.10+0.04	0.030+0.006
100mA	100nA	3Hz～5Hz	1.00+0.04	0.100+0.006	1.00+0.04	0.100+0.006
		5Hz～10Hz	0.30+0.04	0.035+0.006	0.30+0.04	0.035+0.006
		10Hz～5kHz	0.10+0.04	0.015+0.006	0.10+0.04	0.015+0.006
		5kHz～10kHz typ	0.10+0.04	0.030+0.006	0.10+0.04	0.030+0.006
1A	1μA	3Hz～5Hz	1.00+0.06	1.000+0.060	1.00+0.06	1.000+0.060
		5Hz～10Hz	0.35+0.04	0.035+0.006	0.35+0.04	0.035+0.006
		10Hz～5kHz	0.23+0.04	0.015+0.006	0.23+0.04	0.015+0.006
3A	10μA	3Hz～5Hz	1.00+0.06	1.000+0.060	1.00+0.06	1.000+0.060
		5Hz～10Hz	0.35+0.04	0.035+0.006	0.35+0.04	0.035+0.006
		10Hz～5kHz	0.23+0.04	0.015+0.006	0.23+0.04	0.015+0.006

AC測定特性

別ウインドウで開く

項目			DME1700
共通	AC測定方式		アンチエイリアスフィルタによるAC結合デジタルサンプリング
	クレストファクタ（正弦波を除く）	クレストファクタの選択	次のうち大きい方のクレストファクタ: ・フルスケール入力の3:1まで・最大10:1
		オートレンジにおける測定レンジ選択	10:1までのクレストファクタに最適な測定レンジ
		確度特性の適用	[クレストファクタ]×[基本周波数]≦3kHzに制限（全てのクレストファクタに適用）
	ボルトヘルツ積		8×10⁷VHz以下
	コモンモード除去比（LO端子のリード不均衡が1kΩのとき）		>70dB
	ACフィルタ		設定したACフィルタの帯域幅よりも、周波数が大きい入力信号を測定
	ACフィルタ	ACフィルタの帯域幅による、アパーチャ時間への影響	・200Hzのとき:2ms ・20Hzのとき:20ms ・3Hzのとき:200ms
	入力インピーダンス（100pF未満の並列接続のとき）		1.1MΩ±2%
	測定レンジの加算誤差	入力が50kHz未満かつ、測定レンジの1%～5%のとき	測定レンジの0.1%を確度に加算
	測定レンジの加算誤差	入力が50kHz～100kHzのとき	測定レンジの0.13%を確度に加算
AC電圧測定（ACV）	オーバーレンジ	100mV～100Vレンジのとき	20%のオーバーレンジを許容
	オーバーレンジ	750Vレンジのとき	オーバーレンジなし
	最大DC電圧	全てのACV測定レンジ	400V
AC電流測定（ACI）	オーバーレンジ	10mA～1Aレンジのとき	20%のオーバーレンジを許容
AC電流測定（ACI）	オーバーレンジ	3Aレンジのとき	オーバーレンジなし

一般仕様

別ウインドウで開く

項目		DME1700	DME1701
入力電圧範囲／入力周波数範囲		100V～240V±10%／50Hz/60Hz±10%
消費電力		25VAmax
環境条件	動作温度／湿度範囲	0°C～50°C／80%rh以下（結露なきこと）
	保存温度範囲	-40°C～70°C
	高度	2000mまで
寸法／質量		212.8W×88.3H×272.3Dmm（本体のみ。突起物等は含まない。）／2.5kg
インターフェース		―	USB, LAN
安全性^*1		以下の指令および規格の要求事項に適合低電圧指令 2014/35/EU^4 IEC61010-1:2010/A1:2016 / EN 61010-1:2010/A1:2019（ClassⅠ^2、汚染度2^*3） IEC61010-2-030:2017 / EN IEC61010-2-030:2021（過電圧カテゴリⅡ） IEC61010-031:2022 / EN IEC61010-031:2023
電磁適合性（EMC）^1,4		以下の指令および規格の要求事項に適合 EMC指令 2014/30/EU: EN 61326-1:2013、IEC61326-2-1:2020 / EN IEC61326-2-1:2021 EMI: CISPR 11: 2015+A1:2016+A2:2019（Class A^5、GroupⅠ^6） EN 61000-3-2:2019（Class A^*5）、EN 61000-3-3:2013 EMS: EN 61000-4-2:2009, EN 61000-4-3:2010, EN 61000-4-4:2012, EN 61000-4-5:2014+A1:2017, EN 61000-4-6:2014, EN 61000-4-8:2010 EN 61000-4-11:2004+A1:2017
入力保護	INPUT HI端子	1000Vpk
	SENSE HI端子	350Vpk（LO端子を基準とする）
	SENSE LO端子	350Vpk（LO端子を基準とする）
絶縁抵抗（各端子-シャシ間）		500Vpk、>10GΩ
容量（各端子-シャシ間）		300pF未満

*1 特注品、改造品には適用されません。
*2 本製品はClass I機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。
*3 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物（固体、液体、または気体）が付着した状態です。汚染度2は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。
*4 本体にCEマーキング／UKCAマーキングの表示のあるモデルに対してのみ。
*5 本製品はClass A機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。
*6 本製品はGroup1機器です。本製品は、材料処理または検査／分析のために、電磁放射、誘導および／または静電結合の形で意図的に無線周波エネルギーを発生／使用しません。
