寸法／質量

	W	H	D
寸法	214 mm (8.43 inch)	81 mm (3.19 inch)	270 mm (10.63 inch)
最大寸	214(214) mm (8.43 inch)	81(115) mm (3.19 inch)	270(315) mm (10.63 inch)

質量：約2.5 kg(5.51 lbs)

付属品

AC 電源コード× 1、セイフティプラグ× 1、 CD-ROM（取扱説明書及び通信インターフェースマニュアルを収録）× 1、クイックスタート（和・英）×各1、安全のために× 1、パッキングリスト× 1

GPIB(OPTION)RS232CUSB(OPTION)

KPM1000 その他計測器

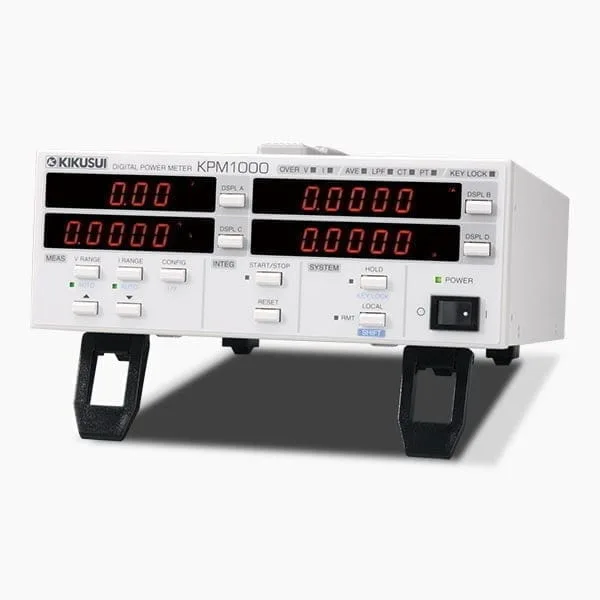

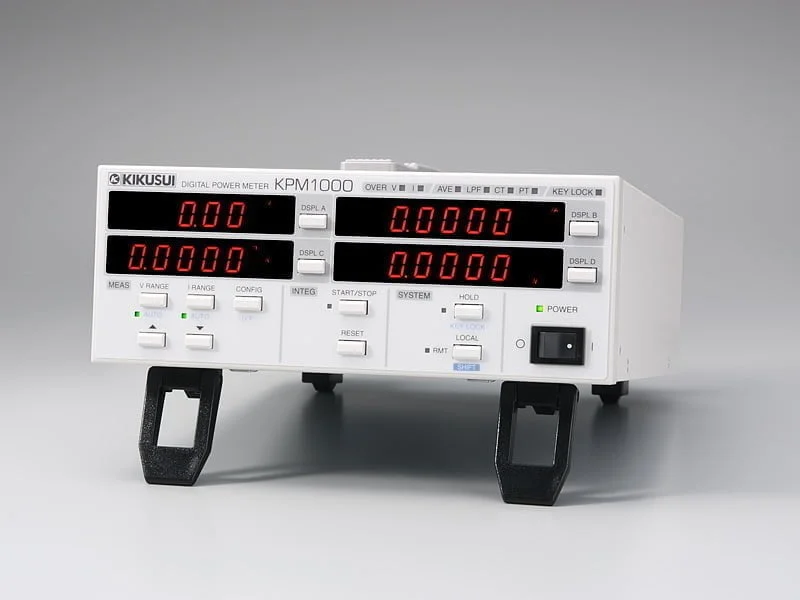

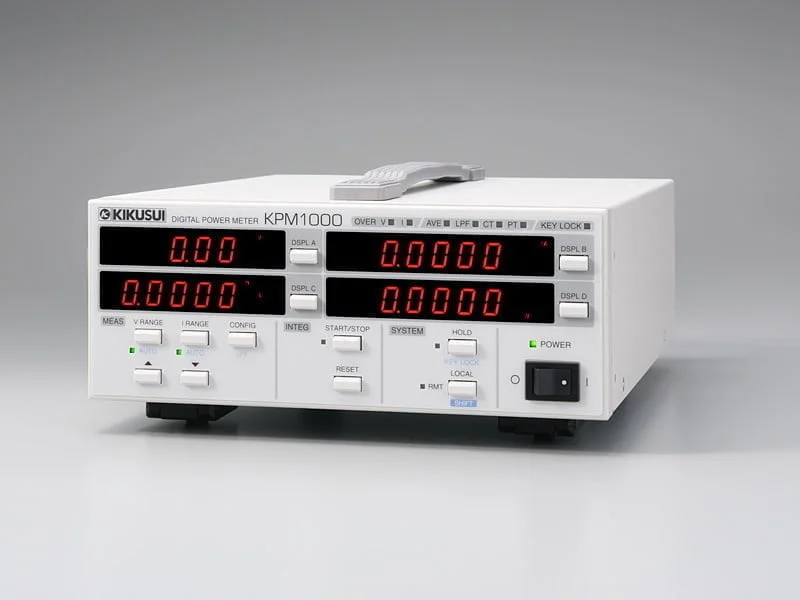

ディジタルパワーメータ

KPM1000

158,000円 – 188,000円

単相専用コンパクトパワーメータ
IEC62301規格準拠、ErP指令（Lot6等）の待機電力測定が可能
測定項目：電圧、電流、周波数、有効電力、位相角、力率など
基本確度 ±(0.1% reading + 0.1% range)
電流レンジ:5mA〜20A
測定項目を4項目同時表示
RS232C標準装備、GPIBおよびUSBにも対応（工場オプション）

myKIKUSUIにログイン / myKIKUSUIとは？

お問い合わせ

[yith_ywraq_button_quote]

型名		標準価格	WEBかんたんお見積り
KPM1000	ー	158,000円（税込：173,800円）	[yith_ywraq_button_quote product= 15971 ]
KPM1000-with-GPIB	GPIB	188,000円（税込：206,800円）	[yith_ywraq_button_quote product= 15972 ]
KPM1000-with-USB	USB	178,000円（税込：195,800円）	[yith_ywraq_button_quote product= 15973 ]

商品コード: 該当なし

ラインアップ

型名		標準価格	WEBかんたんお見積り
KPM1000	ー	158,000円（税込：173,800円）	[yith_ywraq_button_quote product= 15971 ]
KPM1000-with-GPIB	GPIB	188,000円（税込：206,800円）	[yith_ywraq_button_quote product= 15972 ]
KPM1000-with-USB	USB	178,000円（税込：195,800円）	[yith_ywraq_button_quote product= 15973 ]

製品概要

微少電力から大電力まで幅広い電力測定に対応!!

ディジタルパワーメータKPM1000は、待機時の微少電力から使用時の大電力まで幅広い電力測定に対応する単相電力測定器です。最小電力レンジは750mWレンジ、最小分解能0.01mW分解能、基本確度は0.1% of readingで確度保証範囲はレンジの1%からと広いダイナミックレンジを実現しています。

近年、欧州ErP指令をはじめ、米国エナジースター、日本トップランナー方式など各国にてエコデザイン規制が盛んに行われ、企業における環境問題への取組みや商品の差別化に使用されています。ErP 指令のLot6 では、家電機器とOA用電子機器の待機電力(オフモードとスタンバイモードの電力消費)が規制され、CE マークを貼付するために適合宣言書の作成が義務付けられています。これは待機電力を1W以下に規制するもので、2013年からは0.5W以下へと規制が強化されます。

本機は0.5W以下を下回る待機電力を正確に測定できます。KPM1000は、IEC62301（家庭用/オフィス用電気・電子機器製品のスタンバイ・オフモード電力測定）規格に準拠しており、ErP指令のLot6等の要求する待機電力測定が可能です。小型・軽量・低価格、各種インターフェース(一部工場オプション)によりシステムアップも可能。機器電力測定にお手元の1台として、また機器評価システムのコンポーネントとして幅広くご利用いただけます。

高精度分解能

電圧、電流、電力基本確度
±（0.1 % of reading + 0.1 % of range）

別ウインドウで開く拡大する

電圧レンジ	150V/300V/オートレンジ
電流レンジ	5mA/10mA/20mA/50mA/100mA/200mA/500mA/1A/2A/5A/10A/20A/オートレンジ
電力レンジ※	750mW/1.5W/3W/6W/7.5W/15W/15W/30W/60W/75W/150W/300W/600W/750W/1.5kW/3kW/6kW

※ 電圧/電流レンジの組合せにより自動決定。

単相2線（測定カテゴリCAT II）

測定カテゴリは、CAT I、CAT II、CAT III、CAT IV などのいくつかのカテゴリに分けられます。KPM1000 はCAT II の測定が可能です。

最大過渡電圧

別ウインドウで開く拡大する

ライン対中性点間電圧V r.m.s	最大過渡電圧 V peak
ライン対中性点間電圧V r.m.s	測定カテゴリ II *	測定カテゴリ III *	測定カテゴリ IV *
50	500	800	1500
100	800	1500	2500
150	1500	2500	4000
300	2500	4000	6000
600	4000	6000	8000
1000	6000	8000	12000

* 測定カテゴリ II、III および IV は、交流実効値 1000V までだけの主電源での測定に適用する。

クレストファクタ（波高率）６

クレストファクタ6 を確保したことにより実効値は小さいがピーク値は大きい波形を高精度に測定できます。※電圧はクレストファクタ3 です。

４項目表示

測定項目を4 項目同時表示。面倒な測定項目の切替えを軽減します。
見やすい7 セグメント表示で離れた位置からの視認性も優れています。

１７の多彩な計測項目

電圧
電流
有効電力
皮相電力
無効電力
力率
位相角
周波数
積算電流
積算電力
正方向積算電力
負方向積算電力
積算時間
電圧クレストファクタ
電流クレストファクタ
電圧ピーク
電流ピーク

積算電力を正負別々に測定

太陽光発電用パワコンなど、系統連系型インバータの電力消費と回生量測定に適しています。

簡単操作

マニュアルに頼らず直感的に操作が出来ます。

RS232C 標準装備

※ GPIB、USB（工場出荷オプション）

電力測定・接続例

直接入力による測定方法（被測定器が20A 以下の場合）

CT（カレントトランス）、PT（ポテンシャルトランス）を使用した測定方法

待機電力測定

IEC62301 First Edition 規格準拠の測定が行えます。ErP 指令のLot6 等で要求される家庭用／オフィス用電気・電子機器製品のスタンバイ・オフモード電力測定等が可能です。

ErP指令とは

ErP指令※は、エネルギー関連製品（ErP）に対してエコデザイン（環境配慮設計）を要求する指令です。エネルギー関連製品とは、“エネルギーを直接消費しないが、使用段階においてエネルギー消費に影響を与えるもの” と定義されています。よって、ErP 指令では、電子電機機器等エネルギーを直接使用する製品はもちろん、エネルギー消費と削減に間接的に影響を及ぼす製品（窓や水を使用する機器など）もエコデザイン要求の対象となります。具体的な対象製品と要求事項は、製品分野(Lot)毎の実施措置（IM）により決定されます。特にエネルギー効率の向上を目的として、環境適合設計やエネルギー使用量あるいはエネルギー効率の制限値が定められます。

※DIRECTIVE 2009/125/EC OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 21 October 2009 establishing a　framework for thesetting of ecodesign requirements for energy-related products

●家電機器とオフィス用電子・電気機器のスタンバイモードとオフモードの電力消費
(Commission Regulation(EC) No 1275/2008)

別ウインドウで開く拡大する

	第一段階	第二段階
実施措置の義務化の開始日	2010年1月7日	2013年1月7日
オフモードの消費電力	1W以下	0.5W以下
スタンバイモードの消費電力	1W以下(情報やステータスを表示しているとき2W以下)	0.5W以下(情報やステータスを表示しているとき1W以下)

Assist Tool の活用

便利なアプリケーションソフトAssist Tool が無償ダウンロードできます。PC から本体パネルと同等の操作が可能になります。さらにデータロガーとして長時間のデータ取得も簡単にできます。

測定パラメータの一括表示

１７の計測項目をひとつのウィンドウで一括表示します。

計測データのロギング機能

Assist Tool を使って、PC と接続するだけで、ボタン一つで波形データをCSV 形式でPC に取り込めます。
エクセルなどのアプリケーションを使用する事で簡単にグラフ化する事が出来ます。

電圧／電流波形データ取得

電圧電流波形をPC に簡単に取り込める機能です。ピーク値、クレストファクタ、力率の値を見ても、実際にどのような波形をしているのか想像するのは難しいです。また、一次周りの計測では、オシロスコープなどを使用して観測するのも難しいです。本機能により簡単に電圧電流波形データをCSV 形式でPCに取り込めます。エクセルなどのアプリケーションを使用する事で簡単にグラフ化する事が出来ます。

積算電力の計測

待機電力の計測

その他、高度な設定

通信設定

仕様

特に指定のない限り、仕様は下記の設定および条件に準じます。

ウォームアップ時間は、30 分とします。
ウォームアップ完了後、23 ℃ ± 5 ℃の環境で正しく校正されていること。

入力

別ウインドウで開く拡大する

項目		仕様

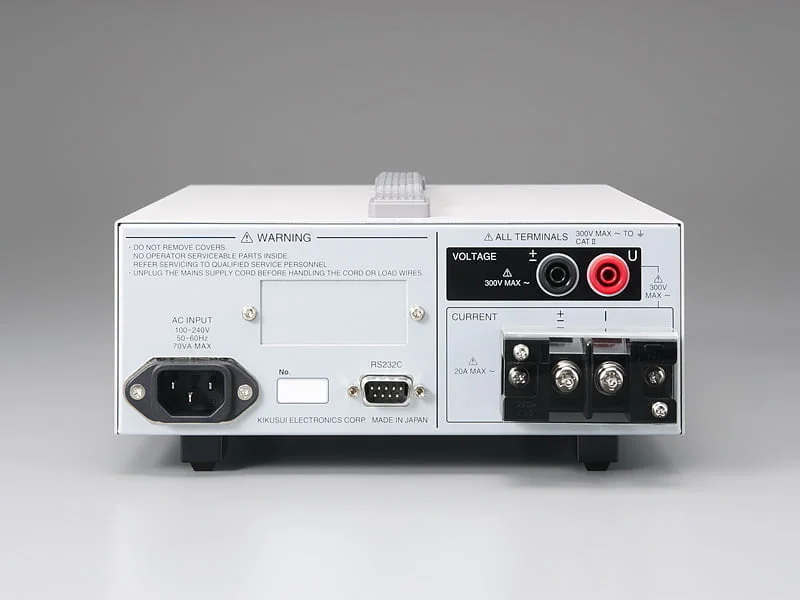

測定ライン		単相 2線（測定カテゴリ CATⅡ）*1
電圧入力端子		セイフティ端子
電流入力端子		M6端子台
測定定格電圧		300 Vrms
測定定格電流		20 Arms
最大許容入力電圧		900 Vpkまたは 360 Vrms
最大許容入力電流		120 Apkまたは 24 Arms
対接地間最大電圧	電圧	300 V
入力インピーダンス（50/60 Hz）	電圧入力	6 MΩ ± 10 %
	電流入力	2 mΩ以下
ラインフィルタ（ LPF）	カットオフ周波数	500 Hz（ON/OFF可能）

*1 低電圧設備に直接接続された回路で行われる測定が対象です。たとえば、家電機器や可搬工具などのようなコンセントに接続された電源コード付き機器の一次側回路を指します。

表示項目

別ウインドウで開く拡大する

測定項目	電圧、電流、有効電力、皮相電力、無効電力、力率、位相角、周波数、積算電流、積算電力、正方向積算電力、負方向積算電力、積算時間、電圧クレストファクタ、電流クレストファクタ、電圧ピーク、電流ピーク
表示更新周期	100 ms / 200 ms / 500 ms / 1 s / 2 s / 5 s / 10 s
表示項目数	4 項目同時表示

電圧測定機能

別ウインドウで開く拡大する

項目			仕様
測定レンジ	分解能	150 V	0.01 V
測定レンジ	分解能	300 V	0.01 V
許容クレストファクタ			3
確度1 2	有効入力範囲	全レンジ	レンジの 1 %〜 120 %
	45 Hz ≦ f ≦ 66 Hz、LPF:ON/OFF		±（0.1 % of reading + 0.1 % of range）
	66 Hz < f ≦ 400 Hz、LPF:OFF		±（0.1 % of reading + 0.2 % of range）
	400 Hz < f ≦ 1 kHz、LPF:OFF		±（0.1 % of reading + 0.2 % of range）
	1 kHz < f ≦ 5 kHz LPF:OFF		±（ 3 % of range）
1年確度（校正後 12ヶ月確度）			6ヶ月確度の読み値誤差を 1.5倍した値
オートレンジ	UP条件		レンジの 120 %を超える、またはピークオーバー時
オートレンジ	DOWN条件		レンジの 30 %未満、かつ下位レンジの 90 %以下、かつピークオーバーにならない時

*1 有効入力範囲において、校正後６ヶ月間、温度23 ℃ ±5 ℃、正弦波、力率1、同相電圧0 V。波形が非対称（半波整流波形、全波整流波形等）になるものは誤差が発生します。*2 ピーク電圧は、正弦波、45 Hz ≦ f ≦ 66 Hz において規定。確度：±（0.1 % of reading + 3.1 % of range）。

電流測定機能

別ウインドウで開く拡大する

項目			仕様
測定レンジ	分解能	5 mA	0.0001 mA
		10 mA	0.001 mA
		20 mA
		50 mA
		100 mA	0.01 mA
		200 mA
		500 mA
		1A	0.1 mA
		2A
		5A
		10A	1 mA
		20 A	1 mA
許容クレストファクタ			6
確度1 2 *3	有効入力範囲	全レンジ	レンジの 1 %〜 120 %
	45 Hz ≦ f ≦ 66 Hz、LPF:ON/OFF		±（0.1 % of reading + 0.1 % of range）
	66 Hz < f ≦ 400 Hz、LPF:OFF		±（0.1 % of reading + 0.2 % of range）
	400 Hz < f ≦ 1 kHz、LPF:OFF		±（0.1 % of reading + 0.2 % of range）
	1 kHz < f ≦ 5 kHz LPF:OFF		±（ 3 % of range）
残留雑音	入力短絡 LPF:ON/OFF		0.5 % of range
1年確度（校正後 12ヶ月確度）			6ヶ月確度の読み値誤差を 1.5倍した値
オートレンジ	UP条件		レンジの 120 %を超える、またはピークオーバー時
オートレンジ	DOWN条件		レンジの 30 %未満、かつ下位レンジの 90 %以下、かつピークオーバーにならない時

*1 有効入力範囲において、校正後６ヶ月間、温度23 ℃ ±5 ℃、正弦波、力率1、同相電圧0 V。波形が非対称（半波整流波形、全波整流波形等）になるものは誤差が発生します。*2 5 mA レンジで入力が10 % 未満の場合には（0.1 % of range）を加算。*3 ピーク電流は、正弦波、45 Hz ≦ f ≦ 66 Hz において規定。確度：±（0.1 % of reading + 3.1 % of range）。

電力測定機能

別ウインドウで開く拡大する

項目			仕様
測定レンジ（電圧レンジと電流レンジの組合せ）	分解能	750 mW	0.01 mW
		1.5 W	0.1 mW
		3 W
		6 W
		7.5 W
		15 W	1 mW
		30 W
		60 W
		75 W
		150 W	0.01 W
		300 W
		600 W
		750 W
		1.5 kW	0.1 W
		3 kW
		6 kW
確度1 2	有効入力範囲	全レンジ	レンジの 1 %〜 144 %
	45 Hz ≦ f ≦ 66 Hz、LPF:ON/OFF		±（0.1 % of reading + 0.1 % of range）
	66 Hz < f ≦ 400 Hz、LPF:OFF		±（0.1 % of reading + 0.2 % of range）
	400 Hz < f ≦ 1 kHz、LPF:OFF		±（0.1 % of reading + 0.3 % of range）
	1 kHz < f ≦ 3 kHz LPF:OFF		±（ 3 % of range）
力率の影響	力率 0	45 Hz〜 66 Hz	±0.4 % of VA
力率の影響	0 < 力率 < 1	45 Hz〜 66 Hz	（tanθ×0.4）% of readingを加算
1年確度（校正後 12ヶ月確度）			6ヶ月確度の読み値誤差を 1.5倍した値

*1 有効入力範囲において、校正後６ヶ月間、温度23 ℃ ±5 ℃、正弦波、力率1、同相電圧0 V。波形が非対称（半波整流波形、全波整流波形等）になるものは誤差が発生します。*2 5 mA レンジで入力が10 % 未満の場合には（0.1 % of range）を加算。

周波数測定機能

別ウインドウで開く拡大する

項目	仕様
測定範囲	10 Hz〜 10 kHz
測定対象	電圧／電流
測定入力レベル	測定レンジの 30 %〜 120 %
周波数フィルタ	ON（カットオフ周波数 500 Hz） / OFF
確度±	（0.06 % of reading）

演算機能

別ウインドウで開く拡大する

項目		仕様
皮相電力 1 2		VA = V・A
無効電力 1 2
力率 1 2		PF = W / VA
位相角 1 2		deg = cos^-1（W / VA）
クレストファクタ 1 2		ピーク値／実効値
移動平均数（アベレージング）		OFF/ 2/ 4/ 8/ 16/ 32/ 64
PT比の設定範囲		1〜 2000 step 1
CT比の設定範囲		1〜 2000 step 1
進相・遅相の検出確度	電圧、電流の入力が測定レンジの 50 %〜 120 % 45 Hz ≦ f ≦ 1 kHz LPF:OFF	±10 °

*1 電圧、電流、および有効電力からディジタル演算で求めています。ひずみ波入力の場合、測定原理の異なる他の測定器と差が生じる場合があります。*2測定確度は、電圧、電流、および有効電力の測定確度を要素として、演算式にしたがったものになります。

積算機能

別ウインドウで開く拡大する

項目		仕様
積算	確度	±（電力または電流確度 +0.1 % of reading）
タイマ*1	設定範囲	0時間 00分〜 9999時間 59分
タイマ*1	確度	±0.02 %

*1 タイマ設定で、積算の自動停止が可能。

その他の機能

別ウインドウで開く拡大する

項目	仕様
同期ソース	電圧 /電流 /OFF（表示更新区間の全区間）
表示ホールド	測定値を保持。表示項目（測定項目）の切り替えは可能
通信機能	RS232C（標準）、GPIB/USB（どちらか選択、工場オプション）

一般仕様

別ウインドウで開く拡大する

項目		仕様
AC入力	公称入力定格	100 V〜 240 V、50 Hz〜 60 Hz
	電圧範囲	90 V〜 250 V
	最大消費電力	70 VA
耐電圧	電圧、電流入力端子対シャシ、インターフェース間	1980 Vac 5秒間
	電圧、電流入力端子対 AC入力間
	電圧入力端子対電流入力端子間
	AC入力－シャシ間	1500 Vac 1分間
絶縁抵抗	電圧、電流入力端子対シャシ、インターフェース間	500 Vdc 100 MΩ以上
	電圧、電流入力端子対 AC入力間
	電圧入力端子対電流入力端子間
	AC入力－シャシ間
環境条件	動作環境	屋内使用、過電圧カテゴリⅡ
	動作温度	0℃〜 +40 ℃
	動作湿度	20 %rh 〜 80 %rh （但し結露しないこと）
	保存温度	-20 ℃〜 +70 ℃
	保存湿度	90 %rh 以下（但し結露しないこと）
	高度	2000 m以下
接地連続性		AC25 A 0.1 Ω以下
安全性 *1		以下の指令および規格の要求事項に適合低電圧指令 2006/95/EC*2 EN 61010-1,Class I,Pollution degree 2
電磁適合性（ EMC）12*3		以下の指令および規格の要求事項に適合 EMC指令 2004/108/EC EN61326-1 適合条件：本体に接続するケーブルおよび電線はすべて 3 m未満を使用
外形寸法		外形寸法図参照
質量		約 2.5 kg
付属品		電源コード（3 P） 1 本、セイフティプラグ（ハンダ接続タイプ） 1 セット（赤・黒）、CD-ROM *4 1 枚、クイックスタート和文：1 部、英文：1 部、安全のために1 冊（和・英・中・韓）、パッケージリスト1 部（和・英）

*1 特注品、改造品には適用されません。*2 CE マーキングの表示のある製品に限ります。*3 測定値はノイズの影響を受ける場合があります。
通信ケーブルはシールドケーブルを使用します。測定用の配線をすると無線妨害を生ずることがあります。その場合には、使用者が適切な対策を講ずることが必要となることがあります。*4 ユーザーズマニュアル、通信インターフェースマニュアル、VISA ライブラリ（KI-VISA）を収録。

別ウインドウで開く

項目		仕様
AC入力	公称入力定格	100 V〜 240 V、50 Hz〜 60 Hz
	電圧範囲	90 V〜 250 V
	最大消費電力	70 VA
耐電圧	電圧、電流入力端子対シャシ、インターフェース間	1980 Vac 5秒間
	電圧、電流入力端子対 AC入力間
	電圧入力端子対電流入力端子間
	AC入力－シャシ間	1500 Vac 1分間
絶縁抵抗	電圧、電流入力端子対シャシ、インターフェース間	500 Vdc 100 MΩ以上
	電圧、電流入力端子対 AC入力間
	電圧入力端子対電流入力端子間
	AC入力－シャシ間
環境条件	動作環境	屋内使用、過電圧カテゴリⅡ
	動作温度	0℃〜 +40 ℃
	動作湿度	20 %rh 〜 80 %rh （但し結露しないこと）
	保存温度	-20 ℃〜 +70 ℃
	保存湿度	90 %rh 以下（但し結露しないこと）
	高度	2000 m以下
接地連続性		AC25 A 0.1 Ω以下
安全性 *1		以下の指令および規格の要求事項に適合低電圧指令 2006/95/EC*2 EN 61010-1,Class I,Pollution degree 2
電磁適合性（ EMC）12*3		以下の指令および規格の要求事項に適合 EMC指令 2004/108/EC EN61326-1 適合条件：本体に接続するケーブルおよび電線はすべて 3 m未満を使用
外形寸法		外形寸法図参照
質量		約 2.5 kg
付属品		電源コード（3 P） 1 本、セイフティプラグ（ハンダ接続タイプ） 1 セット（赤・黒）、CD-ROM *4 1 枚、クイックスタート和文：1 部、英文：1 部、安全のために1 冊（和・英・中・韓）、パッケージリスト1 部（和・英）

オプション

ラックマウントアダプタ

IEC62301測定用アプリケーションソフトウェア

SD010-KPM
30,000円（税込：33,000円）

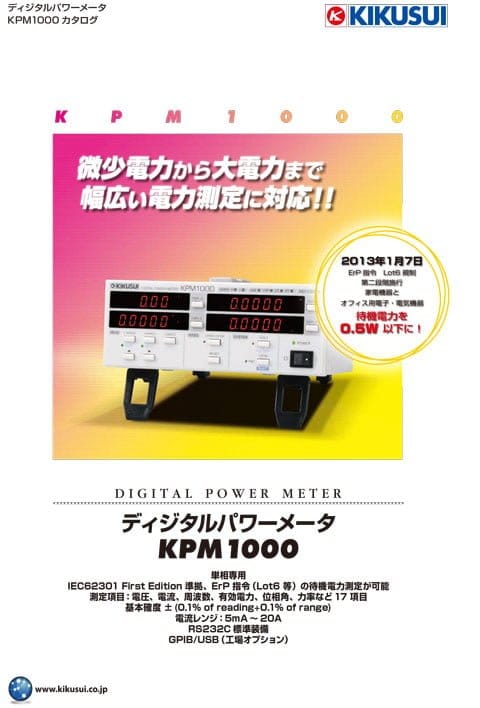

製品カタログ
