寸法／質量
| W | H | D | |
|---|---|---|---|
| 寸法 | 214 mm (8.43 inch) | 80 mm (3.15 inch) | 300 mm (11.81 inch) |
| 最大寸 | 214 mm (8.43 inch) | 104.91 mm (4.13 inch) | 314.67 mm (12.39 inch) |
付属品
バッテリインピーダンスメータ
BIM1000 シリーズ
BIM1000
260,000円 – 420,000円
- 測定電圧：最大1000V（BIM1100）、最大300V（BIM1030）
- 電圧測定確度：±(0.01% of reading 3 digit)
- 抵抗測定確度：±(0.5% of reading 5 digit)
- 抵抗レンジ：3mΩ/30mΩ/300mΩ/3Ω
- 高分解能：電圧10μV(6Vレンジ)、抵抗0.1μΩ(3mΩレンジ)
- 測定周波数：1kHz±0.2Hz
- サンプリング速度（電圧測定&抵抗測定）：20ms（FAST時）
- ゼロ調整機能：測定誤差を低減（調整済みの場合、0 ADJが点灯）
- 測定値のロギング（500セット）、一括転送機能
- SIGNAL I/O、RS232C、USBを標準装備
- カラー液晶ディスプレイを搭載で視認性アップ
| 製品画像 | 型名 | 標準価格 | WEBかんたんお見積り | ||
|---|---|---|---|---|---|
 | BIM1030 | ±300 V | - | 260,000円 （税込：286,000円） | |
| BIM1030 with LAN | ±300 V | with LAN | 280,000円 （税込：308,000円） | |
| BIM1100 | ±1000 V | - | 400,000円 （税込：440,000円） | |
| BIM1000 | ±1000 V | with LAN | 420,000円 （税込：462,000円） |
ラインアップ
| 製品画像 | 型名 | 標準価格 | WEBかんたんお見積り | ||
|---|---|---|---|---|---|
| BIM1030 | ±300 V | – | 260,000円 （税込：286,000円） | |
| BIM1030 with LAN | ±300 V | with LAN | 280,000円 （税込：308,000円） | |
| BIM1100 | ±1000 V | – | 400,000円 （税込：440,000円） | |
| BIM1000 | ±1000 V | with LAN | 420,000円 （税込：462,000円） |
製品概要
二次電池の製造・検査用途に最適な一台。
高電圧・大容量・低抵抗化が進むリチウムイオン電池（電池パック）は、モバイル電子機器やEVでの採用のみならず、家庭用蓄電池や各種産業機器など様々な用途へ拡大しています。バッテリインピーダンスメータBIM1000シリーズは、1kHz交流4端子法による低抵抗測定器です。測定電圧最大1000V（BIM1100）で、内部抵抗と電池電圧を高速・高精度に測定できます。二次電池の製造・検査用途に最適な一台です。
カラー液晶ディスプレイ／コンパレータ機能

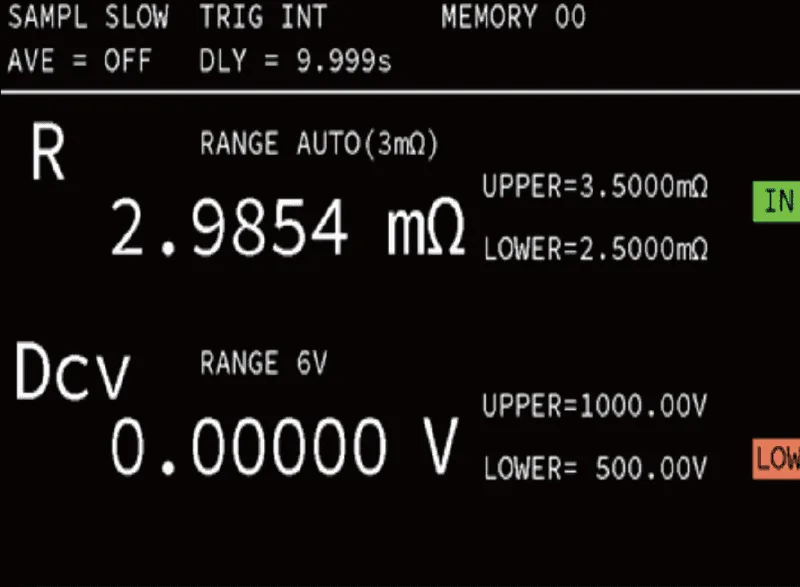

視認性の高いカラーモニタ。抵抗値、電圧値、上限値、下限値が一目でわかります。

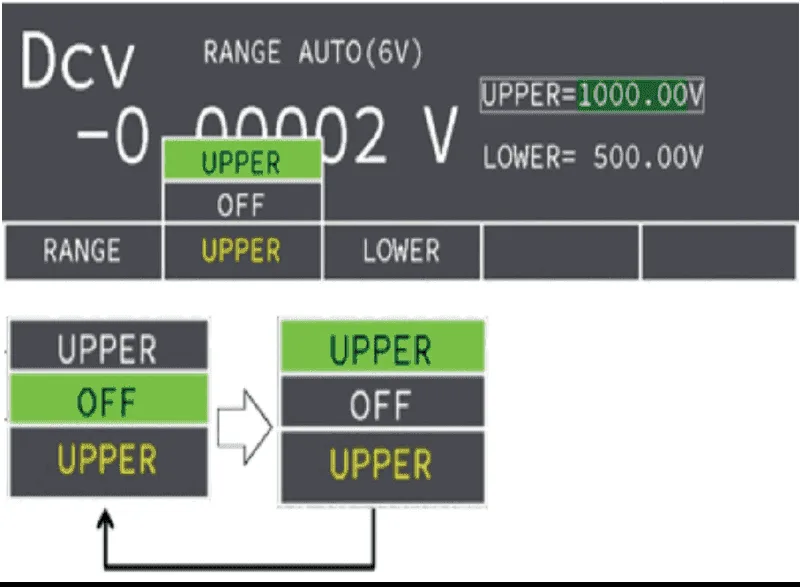

コンパレータ機能によりUPPER/LOWERを設定することができ、抵抗と電圧を独立したコンパレータで同時に判定することができます。判定結果は、ディスプレイに表示されます。外部I/Oは信号出力に使用できます。
仕様
電圧計（レンジはAUTO設定あり）
| 項目 | BIM1030 ／ BIM1100 | ||||
|---|---|---|---|---|---|
| 定格入力 | BIM1030：± 300V／ BIM1100：± 1000V | ||||
| レンジ | 6V | 60V | 300V（BIM1030） | 600V（BIM1100） | 1000V（BIM1100） |
| 最大表示値 *1 | ±6.30000V | ±63.0000V | ±315.000V | ± 630.000V | ±1050.00V |
| 分解能 | 10μV | 100μV | 1mV | 10mV | |
| 確度 *2 | ±（0.01％ of reading ＋3digit） | ||||
| 温度計数 | ±（0.001％ of reading ＋ 0.3digit）/℃ | ||||
| 応答時間 *3 | 約1 ms | ||||
*1 測定範囲を超えた場合はOVER を表示*2 サンプリング速度がFAST またはMID の場合は± 2 digit を加算*3 プローブが開路状態であるとき、試料に接続してから本製品の測定回路が安定するまでの時間
抵抗計（レンジは AUTO 設定あり）
| 項目 | BIM1030 ／ BIM1100 | |||
|---|---|---|---|---|
| 測定方式 | 交流 4 端子測定法 | |||
| レンジ | 3mΩ | 30mΩ | 300mΩ | 3Ω |
| 最大表示値 *1 | 3.1000mΩ | 31.000mΩ | 310.00mΩ | 3.1000Ω |
| 分解能 | 0.1μΩ | 1μΩ | 10μΩ | 100μΩ |
| 測定電流 *2 | 100mA | 10mA | 1mA | |
| 測定周波数 | 1kHz ± 0.2Hz | |||
| 確度 *3 | ±（0.5％ of reading ＋ 5digit） | |||
| 温度計数 | ±（0.05％ of reading ＋1digit）/℃ | ±（0.05％ of reading ＋ 0.5digit）/℃ | ||
| 応答時間 *4 | 約 2 ms | |||
*1 測定範囲を超えた場合はOVER を表示。*2 誤差± 10 % 以内。*3 サンプリング速度がFAST の場合は± 3 digit、MID の場合は± 2 digit を加算。*4 プローブが開路状態であるとき、試料に接続してから本製品の測定回路が安定するまでの時間。
判定機能
インターフェース
| 項目 | BIM1030 ／ BIM1100 |
|---|---|
| RS232C | D-SUB9 ピンコネクタ（EIA-232-D に準拠） |
| USB | USB2.0 に準拠、通信速度：最大 12Mbps（Full Speed） |
| USBTMC Specification1.0 と USBTMC-USB488 Specification 1.0 に準拠 | |
| LAN *1 | IEEE 802.3、100Base-Tx/10Base-T Ethernet、IPv4、RJ-45、オートネゴシエーション対応、Auto MDI/MDI-X 非対応 |
| SIGNAL I/O | D-SUB25 ピンコネクタ |
*1 BIM1030 WITH LAN または BIM1100 WITH LAN のみ
一般仕様
| 項目 | BIM1030 | BIM1100 | ||
|---|---|---|---|---|
| 環境 | 設置場所 | 屋内 高度 2000m まで | ||
| 仕様保証範囲 | 温度 / 湿度 | 18℃〜28℃／ 20％〜 80％ rh（結露なし） | ||
| 動作範囲 | 温度 / 湿度 | 0℃〜 40℃／ 20％〜 80％ rh（結露なし） | ||
| 保存範囲 | 温度 / 湿度 | –10℃〜 60℃／ 90％ rh 以下（結露なし） | ||
| 電源入力 | 電圧範囲 / 周波数範囲 | AC85V 〜264V／47Hz 〜 63Hz | ||
| 定格電力 | 30VA | |||
| 対接地電圧 | ± 300 V max | ± 1000 V max | ||
| 絶縁抵抗 | 30MΩ以上（DC500V） AC LINE－シャシ間 | |||
| 耐電圧 | AC LINE －シャシ間 | AC1500V、1 分間、10mA 以下 | ||
| 測定端子－括－シャシ間 | DC2000V、1 分間、1mA 以下 | |||
| 測定端子－括－ SIGNAL I/O 間 | DC2000V、1 分間、1mA 以下 | |||
| 外形寸法 / 質量 | 214W × 80H × 300D mm（突起物含まず） / 約 3 kg | |||
| 電磁適合性（EMC）*1 *2 | 以下の指令および規格の要求事項に適合 EMC 指令 2014/30/EU、EN 61326-1（Class A *3）、 EN 55011（Class A*3、Group 1 *4） EN 61000-3-2、EN 61000-3-3 | |||
| 安全性 *1 | 以下の指令および規格の要求事項に適合低電圧指令 2014/35/EU *2 EN 61010-1 (Class I *5 , 汚染度 2 *6 ) EN 61010-2-030、EN 61010-031 | |||
*1 特注品、改造品には適用されません。*2 本体にCE マーキングの表示のあるモデルに対してのみ。*3 本製品は Class A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。*4 本製品は Group 1 機器です。本製品は、材料処理または検査／分析のために、電磁放射、誘導および／または静電結合の形で意図的に無線周波エネルギーを発生／使用しません。*5 本製品は Class I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。*6 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物（固体、液体、または気体）が付着した状態です。汚染度 2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。
オプション
クリップ型4線テストリード
ピン型4線テストリード
ゼロ調整治具

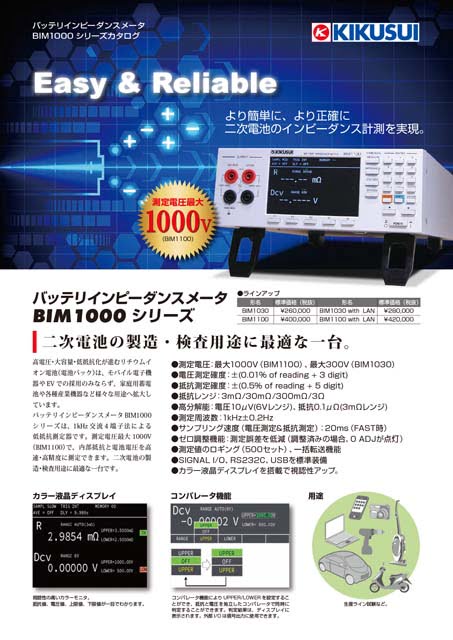

製品カタログ
取扱説明書
2D CAD
