薄型可変スイッチング電源

PAGシリーズ｜1500Wタイプ

PAG 1500W

0円

  • 高効率／高力率（アクティブフィルタ方式
  • 省スペース設置可能なフロント・エアインテーク・ファン採用
  • 安全規格：CEマーキング（LVD指令／EMC指令）
  • RS232／RS485 シリアル通信標準装備
  • GPIB インターフェース（工場オプション）
  • 絶縁アナログインターフェース（工場オプション）
  • 高分解能：16ビットA/D･D/Aコンバータ内蔵
  • 外部アナログコントロール可能
  • 直列運転（2台まで）※定格出力電圧 40V, 60V, 600V を除く
  • マスタースレーブ並列運転（4台まで）可能
  • セーフ／自動スタートモード機能搭載（POWER ON OUT ON 機能）
  • 寸法（最大寸）：422.8W×43.6H×432.8Dmm
  • 質量：8.5kg以下

LAN LXIUKCA
myKIKUSUIにログイン / myKIKUSUIとは？
お問い合わせ
製品画像型名出力 CV [V]出力 CC [A]標準価格WEBかんたんお見積り
PAG 750W/1500W/2400WタイプPAG6-2006V2000円
（税込：0円）
PAG 750W/1500W/2400WタイプPAG8-1808V1800円
（税込：0円）
PAG 750W/1500W/2400WタイプPAG12.5-12012.5V1200円
（税込：0円）
PAG 750W/1500W/2400WタイプPAG20-7620V760円
（税込：0円）
PAG 750W/1500W/2400WタイプPAG30-5030V500円
（税込：0円）
PAG 750W/1500W/2400WタイプPAG40-3840V380円
（税込：0円）
PAG 750W/1500W/2400WタイプPAG60-2560V250円
（税込：0円）
PAG 750W/1500W/2400WタイプPAG80-1980V190円
（税込：0円）
PAG 750W/1500W/2400WタイプPAG100-15100V150円
（税込：0円）
PAG 750W/1500W/2400WタイプPAG150-10150V100円
（税込：0円）
PAG 750W/1500W/2400WタイプPAG300-5300V50円
（税込：0円）
PAG 750W/1500W/2400WタイプPAG600-2.6600V2.60円
（税込：0円）
商品コード: PAG 1500W

ラインアップ

ZOOM
画像形名出力入力電流
電圧電流（AC100/200V）
PAG 1500WPAG6-2000〜6V0〜200A21／11A
PAG 1500WPAG8-1800〜8V0〜180A
PAG 1500WPAG12.5-1200〜12.5V0〜120A
PAG 1500WPAG20-760〜20V0〜76A
PAG 1500WPAG30-500〜30V0〜50A
PAG 1500WPAG40-380〜40V0〜38A
PAG 1500WPAG60-250〜60V0〜25A
PAG 1500WPAG80-190〜80V0〜19A
PAG 1500WPAG100-150〜100V0〜15A
PAG 1500WPAG150-100〜150V0〜10A
PAG 1500WPAG300-50〜300V0〜5A
PAG 1500WPAG600-2.60〜600V0〜2.6A

仕様

出力

ZOOM
項目／形名PAG6-200PAG8-180PAG12.5-120PAG20-76PAG30-50PAG40-38
定格出力電圧*16 V8 V12.5 V20 V30 V40 V
定格出力電流*2200 A180 A120 A76 A50 A38 A
定格出力電力1200 W1440 W1500 W1520 W1500 W1520 W

項目／形名PAG60-25PAG80-19PAG100-15PAG150-10PAG300-5PAG600-2.6
定格出力電圧*160 V80 V100 V150 V300 V600 V
定格出力電流*225 A19 A15 A10 A5 A2.6 A
定格出力電力1500 W1520 W1500 W1500 W1500 W1560 W

AC入力

ZOOM
項目／形名PAG6-200PAG8-180PAG12.5-120PAG20-76PAG30-50PAG40-38
公称入力定格100 Vac〜240 Vac 連続入力、50 Hz〜60 Hz、単相
入力電圧範囲／入力周波数範囲85 V〜265 Vac / 47 Hz〜63 Hz
入力電流21 A（100 Vac） / 11 A（200 Vac）
力率0.99（100 Vac / 200 Vac、定格出力電力時）
効率*377 % / 79 %78 % / 81 %82 % / 85 %83 % / 86 %83 % / 86 %84 % / 88 %
突入電流50 A以下

項目／形名PAG60-25PAG80-19PAG100-15PAG150-10PAG300-5PAG600-2.6
公称入力定格100 Vac〜240 Vac 連続入力、50 Hz〜60 Hz、単相
入力電圧範囲／入力周波数範囲85 V〜265 Vac / 47 Hz〜63 Hz
入力電流21 A（100 Vac） / 11 A（200 Vac）
力率0.99（100 Vac / 200 Vac、定格出力電力時）
効率*384 % / 88 %84 % / 88 %84 % / 88 %84 % / 88 %84 % / 88 %84 % / 88 %
突入電流50 A以下

定電圧モード

ZOOM
項目／形名PAG6-200PAG8-180PAG12.5-120PAG20-76PAG30-50PAG40-38
最大電源変動*4定格出力電圧の0.01 ％＋2 mV
最大負荷変動*5定格出力電圧の0.01 ％＋2 mV
リップルノイズ*620 MHz、p-p60 mV
5 Hz〜1 MHz、rms8 mV
温度係数100 PPM/℃（30分ウォームアップ後）
経時ドリフト*7定格出力電圧の0.05 ％
リモートセンシング最大補償電圧（片道（＋またはー側））1 V1.5 V2 V
立上り時間0〜Vomax*880 ms
立下り時間0〜Vomax（全負荷時）10 ms50 ms80 ms
0〜Vomax（無負荷時）500 ms600 ms700 ms800 ms900 ms1000 ms
過渡応答時間*91 ms以下
出力保持時間20 ms以上（100 Vac、全負荷時）

項目／形名PAG60-25PAG80-19PAG100-15PAG150-10PAG300-5PAG600-2.6
最大電源変動*4定格出力電圧の0.01 ％＋2 mV
最大負荷変動*5定格出力電圧の0.01 ％＋2 mV
リップルノイズ*620 MHz、p-p60 mV80 mV100 mV150 mV300 mV
5 Hz〜1 MHz、rms8 mV10 mV25 mV60 mV
温度係数100 PPM/ ℃（30分ウォームアップ後）
経時ドリフト*7定格出力電圧の0.05 ％
リモートセンシング最大補償電圧（片道（＋またはー側））3 V4 V5 V
立上り時間0〜Vomax*880 ms150 ms250 ms
立下り時間0〜Vomax（全負荷時）80 ms150 ms250 ms
0〜Vomax（無負荷時）1100 ms1200 ms1500 ms2000 ms2500 ms4000 ms
過渡応答時間*91 ms以下
出力保持時間20 ms以上（100 Vac、全負荷時）

定電流モード

ZOOM
項目／形名PAG6-200PAG8-180PAG12.5-120PAG20-76PAG30-50PAG40-38
最大電源変動*1定格出力電流の0.01 ％＋2 mA
最大負荷変動*10定格出力電流の0.02 ％＋5 mA
リップルノイズ（5 Hz〜1 MHz実効値）*11400 mA360 mA240 mA152 mA125 mA95 mA
温度係数100 PPM/ ℃（30分ウォームアップ後）
経時ドリフト*7定格出力電流の0.05 ％

項目／形名PAG60-25PAG80-19PAG100-15PAG150-10PAG300-5PAG600-2.6
最大電源変動*1定格出力電流の0.01 ％＋2 mA
最大負荷変動*10定格出力電流の0.02 ％＋5 mA
リップルノイズ（5 Hz〜1 MHz実効値）*1175 mA57 mA45 mA35 mA25 mA12 mA
温度係数100 PPM/ ℃（30分ウォームアップ後）
経時ドリフト*7定格出力電流の0.05 ％

リモートアナログコントロール

ZOOM
項目／形名PAG6-200PAG8-180PAG12.5-120PAG20-76PAG30-50PAG40-38
出力電圧の外部電圧コントロール定格出力電圧の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±0.5 ％
出力電流の外部電圧コントロール定格出力電流の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±1 ％
出力電圧の外部抵抗コントロール定格出力電圧の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ /0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1 ％
出力電流の外部抵抗コントロール定格出力電流の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1.5 ％
出力のシャットオフコントロール外部電圧印加：0 V〜0.6 V / 2 V〜15 V、または接点スイッチ。正/負論理選択可能。
出力電流モニタモニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
出力電圧モニタモニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
電源正常動作信号正常（4 V〜5 V）、異常（0 V）、出力インピーダンス500Ω
並列運転4台まで可能。電流バランス機能を搭載したワンコントロール方式
直列運転*122台まで可能（合計電圧60 Vまで）
定電圧／定電流動作（CC/CV）判別信号オープンコレクタ出力、定電流（CC）動作時Low（ON）、定電圧（CV）動作時High（OFF）、最大印加電圧30 V、最大シンク電流10 mA
出力のオン/オフコントロール開放時：出力オフ、短絡時：出力オン　最大端子間電圧：6 V
ローカル/リモートアナログコントロール外部電圧印加または開放/短絡で切替可能。ローカル：4 V〜5 Vまたは開放、リモート：0 V〜0.6 Vまたは短絡
ローカル/リモートアナログステータス信号オープンコレクタ出力、ローカル動作時High（オフ）、リモートアナログ動作時Low（オン）　最大印加電圧：30 V、最大シンク電流：10 mA

項目／形名PAG60-25PAG80-19PAG100-15PAG150-10PAG300-5PAG600-2.6
出力電圧の外部電圧コントロール定格出力電圧の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V/0 V〜10 V）、確度とリニアリティは定格出力電圧の±0.5 ％
出力電流の外部電圧コントロール定格出力電流の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V/0 V〜10 V）、確度とリニアリティは定格出力電圧の±1 ％
出力電圧の外部抵抗コントロール定格出力電圧の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ /0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1 ％
出力電流の外部抵抗コントロール定格出力電流の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ /0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1.5 ％
出力のシャットオフコントロール外部電圧印加：0 V〜0.6 V/2 V〜15 V、または接点スイッチ。正/負論理選択可能。
出力電流モニタモニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
出力電圧モニタモニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
電源正常動作信号正常（4 V〜5 V）、異常（0 V）、出力インピーダンス500Ω
並列運転4台まで可能。電流バランス機能を搭載したワンコントロール方式
直列運転*122台（合計電圧60 Vまで）2台（合計電圧600 Vまで）
定電圧／定電流動作（CC/CV）判別信号オープンコレクタ出力、定電流（CC）動作時Low（ON）、定電圧（CV）動作時High（OFF）、最大印加電圧30 V、最大シンク電流10 mA
出力のオン/オフコントロール開放時：出力オフ、短絡時：出力オン　最大端子間電圧：6 V
ローカル/リモートアナログコントロール外部電圧印加または開放/短絡で切替可能。ローカル：4 V〜5 Vまたは開放、リモート：0 V〜0.6 Vまたは短絡
ローカル/リモートアナログステータス信号オープンコレクタ出力、ローカル動作時High（オフ）、リモートアナログ動作時Low（オン）　最大印加電圧：30 V、最大シンク電流：10 mA

設定およびリードバック（RS232C、485、オプション GPIB）

ZOOM
項目／形名PAG6-200PAG8-180PAG12.5-120PAG20-76PAG30-50PAG40-38
出力電圧設定確度出力電圧の0.05 ％＋定格出力電圧の0.05 ％
出力電流設定確度出力電流の0.1 ％＋定格出力電流の0.1 ％
出力電圧設定分解能フルスケール（定格出力電圧）の0.012 ％
出力電流設定分解能フルスケール（定格出力電流）の0.012 ％
出力電圧リードバック確度出力電圧の0.1 ％＋定格出力電圧の0.1 ％
出力電流リードバック確度出力電流の0.1 ％＋定格出力電流の0.3 ％
出力電圧リードバック分解能フルスケール（定格出力電圧）の0.012 ％
出力電流リードバック分解能フルスケール（定格出力電流）の0.012 ％

項目／形名PAG60-25PAG80-19PAG100-15PAG150-10PAG300-5PAG600-2.6
出力電圧設定確度出力電圧の0.05 ％＋定格出力電圧の0.05 ％
出力電流設定確度出力電流の0.1 ％＋定格出力電流の0.1 ％
出力電圧設定分解能フルスケール（定格出力電圧）の0.012 ％
出力電流設定分解能フルスケール（定格出力電流）の0.012 ％
出力電圧リードバック確度出力電圧の0.1 ％＋定格出力電圧の0.1 ％
出力電流リードバック確度出力電流の0.1 ％＋定格出力電流の0.3 ％
出力電圧リードバック分解能フルスケール（定格出力電圧）の0.012 ％
出力電流リードバック分解能フルスケール（定格出力電流）の0.012 ％

保護機能

ZOOM
項目／形名PAG6-200PAG8-180PAG12.5-120PAG20-76PAG30-50PAG40-38
過電流保護（OCP）定電圧から定電流へ動作切替時に出力を遮断。任意設定可能。
過電圧保護（OVP）インバータ遮断方式
過電圧保護電圧設定範囲0.5 V〜7.5 V0.5 V〜10 V1 V〜15 V1 V〜24 V2 V〜36 V2 V〜44 V
出力電圧下限制限（UVL）前面パネルまたはシリアル通信で設定。UVL値以下の出力電圧設定を防止。リモートアナログコントロール時は無効。
過熱保護保護機能動作後のモードを選択可能（シャットダウン/自動復帰）

項目／形名PAG60-25PAG80-19PAG100-15PAG150-10PAG300-5PAG600-2.6
過電流保護（OCP）定電圧から定電流へ動作切替時に出力を遮断。任意設定可能。
過電圧保護（OVP）インバータ遮断方式
過電圧保護電圧設定範囲5 V〜66 V5 V〜88 V5 V〜110 V5 V〜165 V5 V〜330 V5 V〜660 V
出力電圧下限制限（UVL）前面パネルまたはシリアル通信で設定。UVL値以下の出力電圧設定を防止。リモートアナログコントロール時は無効。
過熱保護保護機能動作後のモードを選択可能（シャットダウン/自動復帰）

前面パネル

ZOOM
項目／形名PAG6-200PAG8-180PAG12.5-120PAG20-76PAG30-50PAG40-38
コントロール機能出力電圧と出力電流をそれぞれ別のノブ（エンコーダ）で設定（設定分解能切替可能）。OVP/UVLをノブ（エンコーダ）で設定。
シリアル通信時のアドレスをVOLTAGEノブで設定、アドレス数：31。ローカルモードへ強制切替。出力オン/オフ。
AC入力のオン/オフ。パネル操作のロック機能。過電流コントロール。
ボーレート設定：1200, 2400, 4800, 9600, 19200 bps。再スタートモード設定（セーフ/自動スタートモード）
出力電圧／出力電流表示4桁、確度：定格出力電圧の0.5 ％±1カウント／4桁、確度：定格出力電流の0.5 ％±1カウント
表示電圧、電流、アラーム、FINE（微調整）、設定値、OCP、ローカル、出力オン、キーロック

項目／形名PAG60-25PAG80-19PAG100-15PAG150-10PAG300-5PAG600-2.6
コントロール機能出力電圧と出力電流をそれぞれ別のノブ（エンコーダ）で設定（設定分解能切替可能）。OVP/UVLをノブ（エンコーダ）で設定。
シリアル通信時のアドレスをVOLTAGEノブで設定、アドレス数：31。ローカルモードへ強制切替。出力オン/オフ。
AC入力のオン/オフ。パネル操作のロック機能。過電流コントロール。
ボーレート設定：1200, 2400, 4800, 9600, 19200 bps。再スタートモード設定（セーフ/自動スタートモード）
出力電圧／出力電流表示4桁、確度：定格出力電圧の0.5 ％±1カウント／4桁、確度：定格出力電流の0.5 ％±1カウント
表示電圧、電流、アラーム、FINE（微調整）、設定値、OCP、ローカル、出力オン、キーロック

環境条件

ZOOM
項目／形名PAG6-200PAG8-180PAG12.5-120PAG20-76PAG30-50PAG40-38
動作周囲温度／湿度0 ℃〜50 ℃／30 ％〜90 ％rh（結露なきこと）
保存周囲温度／湿度−20 ℃〜70 ℃／10 ％〜95 ％rh（結露なきこと）
高度最大3000 m。2000 mを超える場合はディレーティングが必要。出力電流を定格の2 ％/100 mで低減もしくは最大周囲温度を1 ℃/100 mで低減

項目／形名PAG60-25PAG80-19PAG100-15PAG150-10PAG300-5PAG600-2.6
動作周囲温度／湿度0 ℃〜50 ℃／30 ％〜90 ％rh（結露なきこと）
保存周囲温度／湿度−20 ℃〜70 ℃／10 ％〜95 ％rh（結露なきこと）
高度最大3000 m。2000 mを超える場合はディレーティングが必要。出力電流を定格の2 ％/100 mで低減もしくは最大周囲温度を1 ℃/100 mで低減

機構

ZOOM
項目／形名PAG6-200PAG8-180PAG12.5-120PAG20-76PAG30-50PAG40-38
安全/EMC規格安全規格：UL61010-1/EN61010-1準拠。Vout≦60 Vの場合：出力電圧はSELV、GPIB/絶縁アナログはSELV
60 V＜Vout≦300 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV
300 V＜Vout≦600 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV対象外。
EMC規格：EN 55032、EN 55035、EN 61000-3-3
耐電圧入力ー出力間：3 kVrms（1分間）、入力ーFG間：2 kVrms（1分間）
絶縁抵抗100 MΩ以上（25 ℃、70 ％rh）
雑音端子電圧／雑音電界強度EN55032クラスB、FCC part15 クラスB、VCCI クラスB / EN55032 クラスA、FCC part15 クラスA、VCCI クラスA

項目／形名PAG60-25PAG80-19PAG100-15PAG150-10PAG300-5PAG600-2.6
安全/EMC規格安全規格：UL61010-1/EN61010-1準拠。Vout≦60 Vの場合：出力電圧はSELV、GPIB/絶縁アナログはSELV
60 V＜Vout≦300 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV
300 V＜Vout≦600 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV対象外。
EMC規格：EN 55032、EN 55035、EN 61000-3-3
耐電圧入力ー出力間：3 kVrms（1分間）入力ー出力間：2. 5 kVrms（1分間）、入力ーSELV：3 kVrms（1分間）、出力ーSELV：1.9 kVrms（1分間）
出力ーFG間：1.9 kVrms（1分間）、入力ーFG間：2 kVrms（1分間）
入力ーFG間：2 kVrms（1分間）
絶縁抵抗100 MΩ以上（25 ℃、70 ％rh）
雑音端子電圧／雑音電界強度EN55032クラスB、FCC part15 クラスB、VCCI クラスB / EN55032 クラスA、FCC part15 クラスA、VCCI クラスA

*1 最小設定電圧は定格出力電圧の0.2 % *2 最小設定電流は定格出力電流の0.4 % *3 入力電圧100 Vac/200 Vac、定格出力電力時 *4 85 Vac ～ 132 Vac または 170 Vac ～ 265 Vac、定負荷 *5 無負荷から全負荷へ、入力電圧一定、リモートセンシングでセンシングポイントを測定 *6 定格出力電圧 6 V ～ 300 V モデルはJEITA 規格RC-9131A にて1:1 プローブを使用して測定。定格出力電圧 600 V モデルは 10:1 プローブを使用して測定。 *7 入力電圧、負荷および周囲温度一定で30 分ウォームアップ後、8 時間以上の間隔をおいた場合 *8 定格の抵抗負荷 *9 出力電圧が定格出力電圧の0.5 % 以内に復帰する時間。負荷電流の変動値は定格の10 % ～ 90 %、出力電圧は定格の10 % ～ 100 % *10 定電流モードにおいて出力電圧を下限から定格まで変更したときの値、入力電圧一定 *11 定格出力電圧6 V モデルは出力電圧が2 V ～ 6 V の値、定格出力電流時。それ以外のモデルは出力電圧が定格の10 % ～ 100 % の値、定格出力電流時。 *12 保護用のダイオードが必要

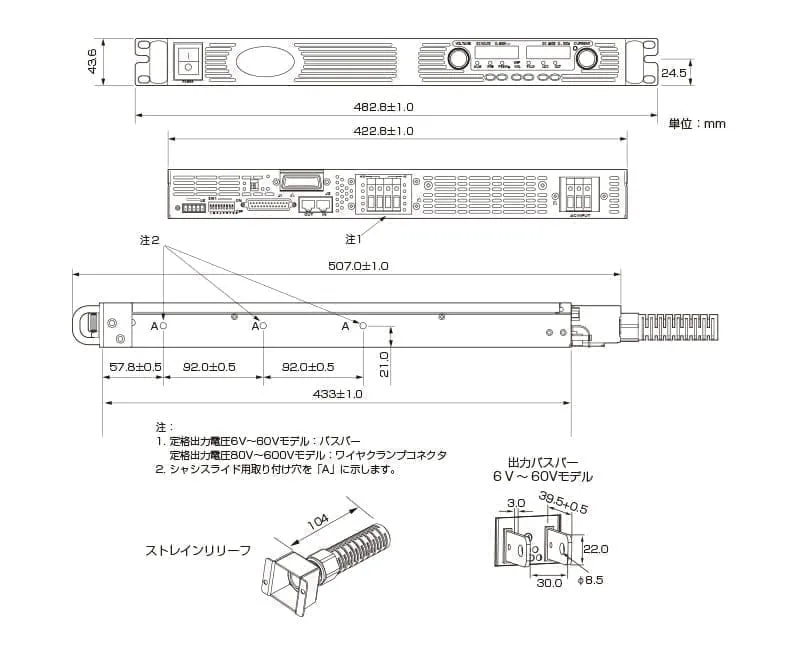

外形寸法図(mm)

PAG（1500Wタイプ）外形図

製品カタログ

2D CAD

PAG8-300 / PAG10-240 / PAG16-150 / PAG20-120 / PAG30-80 / PAG40-60 / PAG60-40 / PAG80-30 / PAG100-24

製品外形図｜PDF 924.83 KB
アイコン
924.83 KB

製品外形図｜DXF 1.15 MB
アイコン
1.15 MB


    PAG80-19 / PAG100-15 / PAG150-10 / PAG300-5 / PAG600-2.6

    製品外形図｜PDF 447.76 KB
    アイコン
    447.76 KB

    製品外形図｜DXF 473.88 KB
    アイコン
    473.88 KB
