GPIB(OPTION)RS232CRS485

直流電源 PAGシリーズ

薄型可変スイッチング電源

PAGシリーズ｜3300Wタイプ

PAG 3300W

高効率／高力率（アクティブフィルタ方式
省スペース設置可能なフロント・エアインテーク・ファン採用
安全規格：CEマーキング（LVD指令／EMC指令）
RS232／RS485 シリアル通信標準装備
GPIB インターフェース（工場オプション）
絶縁アナログインターフェース（工場オプション）
高分解能：16ビットA/D･D/Aコンバータ内蔵
外部アナログコントロール可能
直列運転（2台まで）※定格出力電圧 40V, 60V, 600V を除く
マスタースレーブ並列運転（4台まで）可能
セーフ／自動スタートモード機能搭載（POWER ON OUT ON 機能）

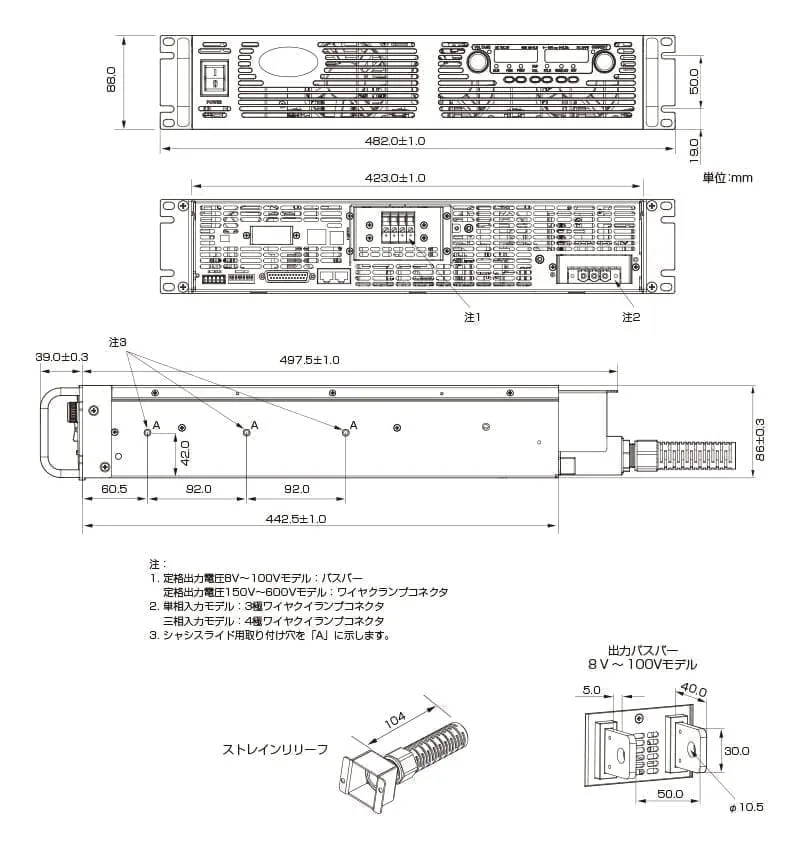

寸法（最大寸）：423W×88H×442.5Dmm
質量：13kg以下

型名	出力 CV [V]	出力 CC [A]	標準価格
PAG8-400	8V	400	0円（税込：0円）
PAG10-330	10V	330	0円（税込：0円）
PAG15-220	15V	220	0円（税込：0円）
PAG20-165	20V	165	0円（税込：0円）
PAG30-110	30V	110	0円（税込：0円）
PAG40-85	40V	85	0円（税込：0円）
PAG60-55	60V	55	0円（税込：0円）
PAG80-42	80V	42	0円（税込：0円）
PAG100-33	100V	33	0円（税込：0円）
PAG150-22	150V	22	0円（税込：0円）
PAG300-11	300V	11	0円（税込：0円）
PAG600-5.5	600V	5.5	0円（税込：0円）

商品コード: PAG 3300W

ラインアップ

別ウインドウで開く拡大する

画像	形名	出力		入力電流*1
画像	形名	電圧	電流
	PAG8-400	0〜8V	0〜400A	24.0／14.5／7.2A
	PAG10-330	0〜10V	0〜330A
	PAG15-220	0〜15V	0〜220A
	PAG20-165	0〜20V	0〜165A
	PAG30-110	0〜30V	0〜110A	23.0／14.0／7.0A
	PAG40-85	0〜40V	0〜85A	24.0／14.5／7.2A
	PAG60-55	0〜60V	0〜55A	23.0／13.6／6.8A
	PAG80-42	0〜80V	0〜42A	23.5／14.0／7.0A
	PAG100-33	0〜100V	0〜33A	23.0／13.7／6.8A
	PAG150-22	0〜150V	0〜22A	23.0／13.7／6.8A
	PAG300-11	0〜300V	0〜11A	23.0／13.8／6.9A
	PAG600-5.5	0〜600V	0〜5.5A	23.0／13.9／7.0A

*1 単相200V/三相200V/三相400V

仕様

出力

別ウインドウで開く拡大する

項目／形名	PAG8-400	PAG10-330	PAG15-220	PAG20-165	PAG30-110	PAG40-85
定格出力電圧*1	8 V	10 V	15 V	20 V	30 V	40 V
定格出力電流*2	400 A	330 A	220 A	165 A	110 A	85 A
定格出力電力	3200 W	3300 W				3400 W

項目／形名	PAG60-55	PAG80-42	PAG100-33	PAG150-22	PAG300-11	PAG600-5.5
定格出力電圧*1	60 V	80 V	100 V	150 V	300 V	600 V
定格出力電流*2	55 A	42 A	33 A	22 A	11 A	5.5 A
定格出力電力	3300 W	3360 W	3300 W

AC入力

別ウインドウで開く拡大する

項目／形名		PAG8-400	PAG10-330	PAG30-110	PAG40-85
公称入力定格		単相または三相200 V入力モデル：190 Vac〜240 Vac、50 Hz〜60 Hz。三相400 V入力モデル：380 Vac〜415 Vac、50 Hz〜60 Hz
入力電圧範囲／入力周波数範囲		単相または三相170 Vac〜265 Vac、三相342 Vac〜460 Vac ／47 Hz〜63 Hz
最大入力電流（TYP値*3、定格出力電力時）	単相200 V入力モデル	24.0 A		23.0 A	24.0 A
	三相200 V入力モデル	14.5 A		14.0 A	14.5 A
	三相400 V入力モデル	7.2 A		7.0 A	7.2 A
力率（TYP値*3、定格出力電力時）		単相200 V入力モデル：0.99（200 Vac入力時）、三相200 V入力モデル：0.94（200 Vac入力時）、三相400 V入力モデル：0.95（380 Vac入力時）
効率（TYP値*4）		82%	83%	86%
突入電流*5		50 A以下（単相または三相200 V入力モデル）、20 A以下（三相400 V入力モデル）

項目／形名		PAG60-55	PAG80-42	PAG100-33	PAG150-22	PAG300-11	PAG600-5.5
公称入力定格		単相または三相200 V入力モデル：190 Vac〜240 Vac、50 Hz〜60 Hz。三相400 V入力モデル：380 Vac〜415 Vac、50 Hz〜60 Hz
入力電圧範囲／入力周波数範囲		単相または三相170 Vac〜265 Vac、三相342 Vac〜460 Vac ／47 Hz〜63 Hz
最大入力電流（TYP値*3、定格出力電力時）	単相200 V入力モデル	23.0 A	23.5 A	23.0 A
	三相200 V入力モデル	13.6 A	14.0 A	13.7 A		13.8 A	13.9 A
	三相400 V入力モデル	6.8 A	7.0 A	6.8 A		6.9 A	7.0 A
力率（TYP値*3、定格出力電力時）		単相200 V入力モデル：0.99（200 Vac入力時）、三相200 V入力モデル：0.94（200 Vac入力時）、三相400 V入力モデル：0.95（380 Vac入力時）
効率（TYP値*4）		88%			87%
突入電流*5		50 A以下（単相または三相200 V入力モデル）、20 A以下（三相400 V入力モデル）

定電圧モード

別ウインドウで開く拡大する

項目／形名		PAG8-400	PAG10-330	PAG15-220	PAG20-165	PAG30-110	PAG40-85
最大電源変動*6		定格出力電圧の0.01 ％＋2 mV
最大負荷変動*7		定格出力電圧の0.015 ％＋5 mV
リップルノイズ*8	20 MHz、p-p	60 mV
リップルノイズ*8	5 Hz〜1 MHz、rms	8 mV
温度係数		100 PPM/ ℃（30分ウォームアップ後）
経時ドリフト*9		定格出力電圧の0.05 ％
初期ドリフト*10		定格出力電圧の0.05 ％＋2 mV
リモートセンシング最大補償電圧（片道（＋またはー側））		2 V				5 V
立上り時間*11		80 ms
立下り時間*12	全負荷時*13	20 ms	100 ms			160 ms
立下り時間*12	無負荷時	500 ms	600 ms	700 ms	800 ms	900 ms	1000 ms
過渡応答時間*14		1 ms以下
出力保持時間（TYP値*3）（定格電力出力時）		10 ms以下（単相または三相200 V入力モデル）、6 ms以下（三相400 V入力モデル）

項目／形名		PAG60-55	PAG80-42	PAG100-33	PAG150-22	PAG300-11	PAG600-5.5
最大電源変動*6		定格出力電圧の0.0 1％＋2 mV
最大負荷変動*7		定格出力電圧の0.015 ％＋5 mV
リップルノイズ*8	20 MHz、p-p	60 mV	80 mV	100 mV		300 mV	500 mV
リップルノイズ*8	5 Hz〜1 MHz、rms	8 mV	25 mV			100 mV	120 mV
温度係数		100 PPM/ ℃（30分ウォームアップ後）
経時ドリフト*9		定格出力電圧の0.05 ％
初期ドリフト*10		定格出力電圧の0.05 ％＋2 mV
リモートセンシング最大補償電圧（片道（＋またはー側））		5 V
立上り時間*11		150 ms					250 ms
立下り時間*12	全負荷時*13	160 ms	300 ms				500 ms
立下り時間*12	無負荷時	1100 ms	1200 ms	1500 ms	2000 ms	3500 ms	4000 ms
過渡応答時間*14		1 ms以下			2 ms以下
出力保持時間（TYP値*3）（定格電力出力時）		10 ms以下（単相または三相200 V入力モデル）、6 ms以下（三相400 V入力モデル）

定電流モード

別ウインドウで開く拡大する

項目／形名	PAG8-400	PAG10-330	PAG15-220	PAG20-165	PAG30-110	PAG40-85
最大電源変動*1	定格出力電流の0.01 ％＋2 mA
最大負荷変動*15	定格出力電流の0.1 ％（負荷条件を変更後30分間）、定格出力電流の0.02 ％＋5 mA（負荷条件を変更後30以降）
リップルノイズ（5 Hz〜1 MHz実効値）*16	1300 mA	1200 mA	880 mA	660 mA	300 mA	200 mA
温度係数	200 PPM/ ℃（定格出力電流時30分ウォームアップ後）
経時ドリフト*9	定格出力電流の0.05 ％
初期ドリフト*10	定格出力電流の0.5 ％				定格出力電流の0.25 ％

項目／形名	PAG60-55	PAG80-42	PAG100-33	PAG150-22	PAG300-11	PAG600-5.5
最大電源変動*1	定格出力電流の0.01 ％＋2 mA
最大負荷変動*15	定格出力電流の0.1 ％（負荷条件を変更後30分間）、定格出力電流の0.02 ％＋5 mA（負荷条件を変更後30以降）
リップルノイズ（5 Hz〜1 MHz実効値）*16	100 mA	80 mA	70 mA	60 mA	20 mA	10 mA
温度係数	200 PPM/ ℃（定格出力電流時30分ウォームアップ後）
経時ドリフト*9	定格出力電流の0.05 ％
初期ドリフト*10	定格出力電流の0.25 ％

リモートアナログコントロール

別ウインドウで開く拡大する

項目／形名	PAG8-400	PAG10-330	PAG15-220	PAG20-165	PAG30-110	PAG40-85
出力電圧の外部電圧コントロール	定格出力電圧の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±0.5 ％
出力電流の外部電圧コントロール*17	定格出力電流の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±1 ％
出力電圧の外部抵抗コントロール	定格出力電圧の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1 ％
出力電流の外部抵抗コントロール*17	定格出力電流の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1.5 ％
出力のシャットオフコントロール	外部電圧印加：0 V〜0.6 V/2 V〜15 V、または接点スイッチ。正/負論理選択可能。
出力電流モニタ*17	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
出力電圧モニタ	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
電源正常動作信号	正常（4 V〜5 V）、異常（0 V）、出力インピーダンス500Ω
並列運転	4台まで可能。電流バランス機能を搭載したワンコントロール方式
直列運転*18	2台（合計電圧60 Vまで）
定電圧／定電流動作（CC/CV）判別信号	オープンコレクタ出力、定電流（CC）動作時Low（ON）、定電圧（CV）動作時High（OFF）、最大印加電圧30 V、最大シンク電流10 mA
出力のオン/オフコントロール	開放時：出力オフ、短絡時：出力オン　最大端子間電圧：6 V
ローカル/リモートアナログコントロール	外部電圧印加または開放/短絡で切替可能。ローカル：2 V〜15 Vまたは開放、リモート：0 V〜0.6 Vまたは短絡
ローカル/リモートアナログステータス信号	オープンコレクタ出力、ローカル動作時High（オフ）、リモートアナログ動作時Low（オン）　最大印加電圧：30 V、最大シンク電流：10 mA

項目／形名	PAG60-55	PAG80-42
出力電圧の外部電圧コントロール	定格出力電圧の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±0.5 ％
出力電流の外部電圧コントロール*17	定格出力電流の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±1 ％
出力電圧の外部抵抗コントロール	定格出力電圧の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1 ％
出力電流の外部抵抗コントロール*17	定格出力電流の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1.5 ％
出力のシャットオフコントロール	外部電圧印加：0 V〜0.6 V/2 V〜15 V、または接点スイッチ。正/負論理選択可能。
出力電流モニタ*17	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
出力電圧モニタ	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
電源正常動作信号	正常（4 V〜5 V）、異常（0 V）、出力インピーダンス500Ω
並列運転	4台まで可能。電流バランス機能を搭載したワンコントロール方式
直列運転*18	2台（合計電圧60 Vまで）	2台（合計電圧600 Vまで）
定電圧／定電流動作（CC/CV）判別信号	オープンコレクタ出力、定電流（CC）動作時Low（ON）、定電圧（CV）動作時High（OFF）、最大印加電圧30 V、最大シンク電流10 mA
出力のオン/オフコントロール	開放時：出力オフ、短絡時：出力オン　最大端子間電圧：6 V
ローカル/リモートアナログコントロール	外部電圧印加または開放/短絡で切替可能。ローカル：2 V〜15 Vまたは開放、リモート：0 V〜0.6 Vまたは短絡
ローカル/リモートアナログステータス信号	オープンコレクタ出力、ローカル動作時High（オフ）、リモートアナログ動作時Low（オン）　最大印加電圧：30 V、最大シンク電流：10 mA

別ウインドウで開く

項目／形名	PAG8-400	PAG10-330	PAG15-220	PAG20-165	PAG30-110	PAG40-85
出力電圧の外部電圧コントロール	定格出力電圧の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±0.5 ％
出力電流の外部電圧コントロール*17	定格出力電流の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±1 ％
出力電圧の外部抵抗コントロール	定格出力電圧の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1 ％
出力電流の外部抵抗コントロール*17	定格出力電流の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1.5 ％
出力のシャットオフコントロール	外部電圧印加：0 V〜0.6 V/2 V〜15 V、または接点スイッチ。正/負論理選択可能。
出力電流モニタ*17	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
出力電圧モニタ	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
電源正常動作信号	正常（4 V〜5 V）、異常（0 V）、出力インピーダンス500Ω
並列運転	4台まで可能。電流バランス機能を搭載したワンコントロール方式
直列運転*18	2台（合計電圧60 Vまで）
定電圧／定電流動作（CC/CV）判別信号	オープンコレクタ出力、定電流（CC）動作時Low（ON）、定電圧（CV）動作時High（OFF）、最大印加電圧30 V、最大シンク電流10 mA
出力のオン/オフコントロール	開放時：出力オフ、短絡時：出力オン　最大端子間電圧：6 V
ローカル/リモートアナログコントロール	外部電圧印加または開放/短絡で切替可能。ローカル：2 V〜15 Vまたは開放、リモート：0 V〜0.6 Vまたは短絡
ローカル/リモートアナログステータス信号	オープンコレクタ出力、ローカル動作時High（オフ）、リモートアナログ動作時Low（オン）　最大印加電圧：30 V、最大シンク電流：10 mA

項目／形名	PAG60-55	PAG80-42
出力電圧の外部電圧コントロール	定格出力電圧の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±0.5 ％
出力電流の外部電圧コントロール*17	定格出力電流の0〜100 ％（印加電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V）、確度とリニアリティは定格出力電圧の±1 ％
出力電圧の外部抵抗コントロール	定格出力電圧の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1 ％
出力電流の外部抵抗コントロール*17	定格出力電流の0〜100 ％（付加抵抗レンジ選択可能：0Ω〜5 kΩ / 0Ω〜10 kΩ）、確度とリニアリティは定格出力電圧の±1.5 ％
出力のシャットオフコントロール	外部電圧印加：0 V〜0.6 V/2 V〜15 V、または接点スイッチ。正/負論理選択可能。
出力電流モニタ*17	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
出力電圧モニタ	モニタ電圧レンジ選択可能：0 V〜5 V / 0 V〜10 V、確度は1 ％
電源正常動作信号	正常（4 V〜5 V）、異常（0 V）、出力インピーダンス500Ω
並列運転	4台まで可能。電流バランス機能を搭載したワンコントロール方式
直列運転*18	2台（合計電圧60 Vまで）	2台（合計電圧600 Vまで）
定電圧／定電流動作（CC/CV）判別信号	オープンコレクタ出力、定電流（CC）動作時Low（ON）、定電圧（CV）動作時High（OFF）、最大印加電圧30 V、最大シンク電流10 mA
出力のオン/オフコントロール	開放時：出力オフ、短絡時：出力オン　最大端子間電圧：6 V
ローカル/リモートアナログコントロール	外部電圧印加または開放/短絡で切替可能。ローカル：2 V〜15 Vまたは開放、リモート：0 V〜0.6 Vまたは短絡
ローカル/リモートアナログステータス信号	オープンコレクタ出力、ローカル動作時High（オフ）、リモートアナログ動作時Low（オン）　最大印加電圧：30 V、最大シンク電流：10 mA

設定およびリードバック（RS232C、485、オプション GPIB）

別ウインドウで開く拡大する

項目／形名	PAG8-400	PAG10-330	PAG15-220	PAG20-165	PAG30-110	PAG40-85
出力電圧設定確度	出力電圧の0.05 ％＋定格出力電圧の0.05 ％
出力電流設定確度*17	出力電流の0.1 ％＋定格出力電流の0.2 ％
出力電圧設定分解能	フルスケール（定格出力電圧）の0.012 ％
出力電流設定分解能	フルスケール（定格出力電流）の0.012 ％
出力電圧リードバック確度	出力電圧の0.1 ％＋定格出力電圧の0.1 ％
出力電流リードバック確度*17	出力電流の0.1 ％＋定格出力電流の0.3 ％
出力電圧リードバック分解能	フルスケール（定格出力電圧）の0.012 ％
出力電流リードバック分解能	フルスケール（定格出力電流）の0.012 ％

項目／形名	PAG60-55	PAG80-42	PAG100-33	PAG150-22	PAG300-11	PAG600-5.5
出力電圧設定確度	出力電圧の0.05 ％＋定格出力電圧の0.05 ％
出力電流設定確度*17	出力電流の0.1 ％＋定格出力電流の0.2 ％
出力電圧設定分解能	フルスケール（定格出力電圧）の0.012 ％
出力電流設定分解能	フルスケール（定格出力電流）の0.012 ％
出力電圧リードバック確度	出力電圧の0.1 ％＋定格出力電圧の0.1 ％
出力電流リードバック確度*17	出力電流の0.1 ％＋定格出力電流の0.3 ％
出力電圧リードバック分解能	フルスケール（定格出力電圧）の0.012 ％
出力電流リードバック分解能	フルスケール（定格出力電流）の0.012 ％

保護機能

別ウインドウで開く拡大する

項目／形名	PAG8-400	PAG10-330	PAG15-220	PAG20-165	PAG30-110	PAG40-85
過電流保護（OCP）	定電圧から定電流へ動作切替時に出力を遮断。任意設定可能。
過電圧保護（OVP）	インバータ遮断方式
過電圧保護電圧設定範囲	0.5 V〜10 V	0.5 V〜12 V	1 V〜18 V	1 V〜24 V	2 V〜36 V	2 V〜44 V
出力電圧下限制限（UVL）	前面パネルまたはシリアル通信で設定。UVL値以下の出力電圧設定を防止。リモートアナログコントロール時は無効。
過熱保護	保護機能動作後のモードを選択可能（シャットダウン/自動復帰）

項目／形名	PAG60-55	PAG80-42	PAG100-33	PAG150-22	PAG300-11	PAG600-5.5
過電流保護（OCP）	定電圧から定電流へ動作切替時に出力を遮断。任意設定可能。
過電圧保護（OVP）	インバータ遮断方式
過電圧保護電圧設定範囲	5 V〜66 V	5 V〜88 V	5 V〜110 V	5 V〜165 V	5 V〜330 V	5 V〜660 V
出力電圧下限制限（UVL）	前面パネルまたはシリアル通信で設定。UVL値以下の出力電圧設定を防止。リモートアナログコントロール時は無効。
過熱保護	保護機能動作後のモードを選択可能（シャットダウン/自動復帰）

前面パネル

別ウインドウで開く拡大する

項目／形名	PAG8-400	PAG10-330	PAG15-220	PAG20-165	PAG30-110	PAG40-85
コントロール機能	出力電圧と出力電流をそれぞれ別のノブ（エンコーダ）で設定（設定分解能切替可能）。OVP/UVLをノブ（エンコーダ）で設定。シリアル通信時のアドレスをVOLTAGEノブで設定、アドレス数：31。ローカルモードへ強制切替。出力オン/オフ。 AC入力のオン/オフ。パネル操作のロック機能。過電流コントロール。ボーレート設定：1200, 2400, 4800, 9600, 19200 bps。再スタートモード設定（セーフ/自動スタートモード）
出力電圧／出力電流表示	4桁、確度：定格出力電圧の0.5 ％±1カウント／4桁、確度：定格出力電流の0.5 ％±1カウント
表示	電圧、電流、アラーム、FINE（微調整）、設定値、OCP、ローカル、出力オン、キーロック

項目／形名	PAG60-55	PAG80-42	PAG100-33	PAG150-22	PAG300-11	PAG600-5.5
コントロール機能	出力電圧と出力電流をそれぞれ別のノブ（エンコーダ）で設定（設定分解能切替可能）。OVP/UVLをノブ（エンコーダ）で設定。シリアル通信時のアドレスをVOLTAGEノブで設定、アドレス数：31。ローカルモードへ強制切替。出力オン/オフ。 AC入力のオン/オフ。パネル操作のロック機能。過電流コントロール。ボーレート設定：1200, 2400, 4800, 9600, 19200 bps。再スタートモード設定（セーフ/自動スタートモード）
出力電圧／出力電流表示	4桁、確度：定格出力電圧の0.5 ％±1カウント／4桁、確度：定格出力電流の0.5 ％±1カウント
表示	電圧、電流、アラーム、FINE（微調整）、設定値、OCP、ローカル、出力オン、キーロック

環境条件

別ウインドウで開く拡大する

項目／形名	PAG8-400	PAG10-330	PAG15-220	PAG20-165	PAG30-110	PAG40-85
動作周囲温度／湿度	0 ℃〜50 ℃／20 ％〜90 ％rh（結露なきこと）
保存周囲温度／湿度	−20 ℃〜85 ℃／10 ％〜95 ％rh（結露なきこと）
高度	最大3000 m。2000 mを超える場合はディレーティングが必要。出力電流を定格の2 ％/100 mで低減もしくは最大周囲温度を1 ℃/100 mで低減

項目／形名	PAG60-55	PAG80-42	PAG100-33	PAG150-22	PAG300-11	PAG600-5.5
動作周囲温度／湿度	0 ℃〜50 ℃／20 ％〜90 ％rh（結露なきこと）
保存周囲温度／湿度	−20 ℃〜85 ℃／10 ％〜95 ％rh（結露なきこと）
高度	最大3000 m。2000 mを超える場合はディレーティングが必要。出力電流を定格の2 ％/100 mで低減もしくは最大周囲温度を1 ℃/100 mで低減

機構

別ウインドウで開く拡大する

項目／形名	PAG8-400	PAG10-330	PAG15-220	PAG20-165	PAG30-110	PAG40-85
安全/EMC規格	安全規格：UL61010-1/EN61010-1準拠。Vout≦60 Vの場合：出力電圧はSELV、GPIB/絶縁アナログはSELV 60 V＜Vout≦300 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV 300 V＜Vout≦600 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV対象外。 EMC規格：EN 55032、EN 55035、EN 61000-3-3
耐電圧	Vout≦60 Vモデル：入力ー出力（SELV）間：4242 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 60 V＜Vout≦100 Vモデル：入力ー出力間：2600 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：1900 Vdc（1分間）出力ーFG間：1200 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 150 V＜Vout≦600 Vモデル：入力ー出力間：4000 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：3550 Vdc（1分間）出力ーFG間：2670 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間）
絶縁抵抗	100 MΩ以上（25 ℃、70 ％rh）
雑音端子電圧／雑音電界強度	EN55032クラスA、FCC part15 クラスA、VCCI クラスA / EN55032 クラスA、FCC part15 クラスA、VCCI クラスA

項目／形名	PAG60-55	PAG80-42	PAG100-33	PAG150-22	PAG300-11	PAG600-5.5
安全/EMC規格	安全規格：UL61010-1/EN61010-1準拠。Vout≦60 Vの場合：出力電圧はSELV、GPIB/絶縁アナログはSELV 60 V＜Vout≦300 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV 300 V＜Vout≦600 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV対象外。 EMC規格：EN 55032、EN 55035、EN 61000-3-3
耐電圧	Vout≦60 Vモデル：入力ー出力（SELV）間：4242 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 60 V＜Vout≦100 Vモデル：入力ー出力間：2600 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：1900 Vdc（1分間）出力ーFG間：1200 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 150 V＜Vout≦600 Vモデル：入力ー出力間：4000 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：3550 Vdc（1分間）出力ーFG間：2670 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間）
絶縁抵抗	100 MΩ以上（25 ℃、70 ％rh）
雑音端子電圧／雑音電界強度	EN55032クラスA、FCC part15 クラスA、VCCI クラスA / EN55032 クラスA、FCC part15 クラスA、VCCI クラスA

別ウインドウで開く

項目／形名	PAG8-400	PAG10-330	PAG15-220	PAG20-165	PAG30-110	PAG40-85
安全/EMC規格	安全規格：UL61010-1/EN61010-1準拠。Vout≦60 Vの場合：出力電圧はSELV、GPIB/絶縁アナログはSELV 60 V＜Vout≦300 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV 300 V＜Vout≦600 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV対象外。 EMC規格：EN 55032、EN 55035、EN 61000-3-3
耐電圧	Vout≦60 Vモデル：入力ー出力（SELV）間：4242 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 60 V＜Vout≦100 Vモデル：入力ー出力間：2600 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：1900 Vdc（1分間）出力ーFG間：1200 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 150 V＜Vout≦600 Vモデル：入力ー出力間：4000 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：3550 Vdc（1分間）出力ーFG間：2670 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間）
絶縁抵抗	100 MΩ以上（25 ℃、70 ％rh）
雑音端子電圧／雑音電界強度	EN55032クラスA、FCC part15 クラスA、VCCI クラスA / EN55032 クラスA、FCC part15 クラスA、VCCI クラスA

項目／形名	PAG60-55	PAG80-42	PAG100-33	PAG150-22	PAG300-11	PAG600-5.5
安全/EMC規格	安全規格：UL61010-1/EN61010-1準拠。Vout≦60 Vの場合：出力電圧はSELV、GPIB/絶縁アナログはSELV 60 V＜Vout≦300 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV 300 V＜Vout≦600 Vの場合：出力電圧は危険電圧、GPIB/絶縁アナログはSELV対象外。 EMC規格：EN 55032、EN 55035、EN 61000-3-3
耐電圧	Vout≦60 Vモデル：入力ー出力（SELV）間：4242 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 60 V＜Vout≦100 Vモデル：入力ー出力間：2600 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：1900 Vdc（1分間）出力ーFG間：1200 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間） 150 V＜Vout≦600 Vモデル：入力ー出力間：4000 Vdc（1分間）、入力ーSELV：4242 Vdc（1分間）、出力ーSELV：3550 Vdc（1分間）出力ーFG間：2670 Vdc（1分間）、入力ーFG間：2828 Vdc（1分間）
絶縁抵抗	100 MΩ以上（25 ℃、70 ％rh）
雑音端子電圧／雑音電界強度	EN55032クラスA、FCC part15 クラスA、VCCI クラスA / EN55032 クラスA、FCC part15 クラスA、VCCI クラスA

*1 最小設定電圧は定格出力電圧の0.2 % *2 最小設定電流は定格出力電流の0.4 % *3 代用的な値です。性能を保証するものではありません。 *4 入力電圧 200 Vac 時（単相および三相200 V 入力モデル）、入力電圧 380 Vac 時（三相400 V 入力モデル） *5 内蔵ノイズフィルタ部への入力サージ電流（0.2 ms 以下）は除く *6 単相および三相200 V 入力モデル: 170 Vac ～ 265 Vac（定負荷時）、三相400 V 入力モデル: 342 Vac ～ 460 Vac（定負荷時） *7 無負荷から全負荷へ、入力電圧一定、リモートセンシングでセンシングポイントを測定 *8 定格出力電圧 8 V ～ 300 V モデルはJEITA 規格RC-9131A にて 1:1 プローブを使用して測定 *9 入力電圧、負荷および周囲温度一定で30 分ウォームアップ後、8 時間以上の間隔をおいた場合 *10 入力電圧、負荷および周囲温度一定で通電開始後の30 分間 *11 定格出力電圧の 10 % ～ 90 % 間の応答時間、定格の抵抗負荷 *12 定格出力電圧の 90 % ～ 10 % 間の応答時間 *13 定格の抵抗負荷 *14 出力電圧が定格出力電圧の0.5 % 以内に復帰する時間。負荷電流の変動値は定格の10 % ～ 90 %、出力電圧は定格の10 % ～ 100 %、ローカルセンシング。 *15 定電流モードにおいて出力電圧を下限から定格まで変更したときの値、入力電圧一定 *16 定格出力電圧8 V ～ 16 V モデル: 出力電圧が2 V ～定格出力電圧の値、定格出力電流時。定格出力電圧20 V ～ 600 V モデル: 定格出力電圧の10 % ～ 100 % の値、定格出力電流時。 *17 初期ドリフトと負荷変動による温度ドリフトは含みません *18 保護用のダイオードが必要
