回生機能付き 交流・直流安定化電源

PCR-WEA2Rシリーズ

PCR-WEA2R-series

2,900,00015,900,000

  • 超小型:6Uで6kVA(PCR6000WEA2/PCR6000WEA2R)
  • 超大容量一筐体で36kVAモデルまでラインアップ
  • AC出力※1:単相/単相3線/三相
  • DC出力:+/−、定格電力の100%
  • 回生機能付きモデル名に[R]が付く三相200V、三相400V入力モデルのみ。構内回生のみ。
  • 並列運転可能※2:最大144kVA。異なるモデルでも可
  • 通信I/F:LAN、USB、RS232C標準装備。GPIB(オプション)
  • 各種電源変動シミュレーション
  • シーケンス機能
  • 外部アナログ、デジタルコントロール機能(標準装備)
  • エコ機能(節電機能)
  • 出力周波数:1Hz 〜 5kHz
  • 出力電圧:AC 0 〜 320Vrms、DC 0 〜 ±452V

※1 3kVA以上はマルチタイプで単相/単相3線/三相出力の切り替えが可能です。(PCR-WEA2)※2 並列運転は6kVA以上のモデルで最大4台、入力電圧と結線方式が同じモデルであれば異なるモデル同士の組み合わせも可能。


LAN LXI CE UKCA
エミッション試験 IEC 61000-3-2(要 高調波測定器) IEC 61000-3-12(要 高調波測定器) IEC 61000-3-3(要 フリッカ測定器) IEC 61000-3-11(要 フリッカ測定器)
イミュニティ試験 IEC 61000-4-11 オプション対応可能 IEC 61000-4-13 対応可能 IEC 61000-4-14 対応可能 IEC 61000-4-27 対応可能 IEC 61000-4-28 対応可能 IEC 61000-4-29 対応可能 IEC 61000-4-34 カスタム対応
アビオニクス MIL-STD-704 対応可能 RTCA/DO-160 対応可能 JIS W0812 対応可能
系統模擬試験 単相:対応可能 単相三線:対応可能(一部制限あり) 三相:対応可能
製品の購入検討/お見積り依頼 myKIKUSUIに保存
製品画像型名入力:皮相電力(kVA以下)出力定格ACモード:電力容量Price
PCR6000WEA2RPCR6000WEA2R7.86kVA回生機能2,900,000
(税込:3,190,000
PCR12000WEA2R15.612kVA回生機能5,500,000
(税込:6,050,000
PCR24000WEA2RPCR18000WEA2R23.418kVA回生機能8,100,000
(税込:8,910,000
PCR24000WEA2RPCR24000WEA2R31.224kVA回生機能10,700,000
(税込:11,770,000
PCR36000WEA2RPCR30000WEA2R3930kVA回生機能13,300,000
(税込:14,630,000
PCR36000WEA2RPCR36000WEA2R46.836kVA回生機能15,900,000
(税込:17,490,000
商品コード: PCR-WEA2R-series

製品ラインアップ

製品画像形名価格電力容量[VA]相電圧[V](L/Hレンジ)最大電流[A]※1周波数[Hz]
PCR6000WEAPCR6000WEA2R
PCR6000WEA2
2,900,000 (税込:3,190,000単相6k(仕様保証電圧範囲)

1〜160 / 2〜320

(出力L/Hレンジ)


(電圧設定範囲)

0 〜 161.0 / 0 〜 322.0
60 / 301 to 5000
三相20 / 10
単相3線4k
PCR1000WEAPCR12000WEA2R
PCR12000WEA2
5,500,000 (税込:6,050,000単相12k120 / 60
三相40 / 20
単相3線8k
PCR18000WEAPCR18000WEA2R
PCR18000WEA2
8,100,000 (税込:8,910,000単相18k180 / 90
三相60 / 30
単相3線12k
PCR24000WEAPCR24000WEA2R
PCR24000WEA2
10,700,000 (税込:11,770,000単相24k240 / 120
三相80 / 40
単相3線16k
PCR30000WEAPCR30000WEA2R
PCR30000WEA2
13,300,000 (税込:14,630,000単相30k300 / 150
三相100 / 50
単相3線20k
PCR36000WEAPCR36000WEA2R
PCR36000WEA2
15,900,000 (税込:17,490,000単相36k360 / 180
三相120 / 60
単相3線24k

製品画像形名価格電力容量[W]電圧[V](L/Hレンジ)最大電流[A]※2
PCR6000WEAPCR6000WEA2R
PCR6000WEA2
2,900,000 (税込:3,190,0006k(仕様保証電圧範囲)

±1.4〜 ±226 / ±2.8〜 ±452

(出力L/Hレンジ)


(電圧設定範囲)

-227.5 〜 +227.5 / -455.0 〜 +455.0
60 / 30
PCR1000WEAPCR12000WEA2R
PCR12000WEA2
5,500,000 (税込:6,050,00012k120 / 60
PCR18000WEAPCR18000WEA2R
PCR18000WEA2
8,100,000 (税込:8,910,00018k180 / 90
PCR24000WEAPCR24000WEA2R
PCR24000WEA2
10,700,000 (税込:11,770,00024k240 / 120
PCR30000WEAPCR30000WEA2R
PCR30000WEA2
13,300,000 (税込:14,630,00030k300 / 150
PCR36000WEAPCR36000WEA2R
PCR36000WEA2
15,900,000 (税込:17,490,00036k360 / 180

製品画像形名価格電圧[V]皮相電力[kVA以下]電流[A以下]
PCR6000WEAPCR6000WEA2R2,900,000 (税込:3,190,000三相3線 200V線間電圧 200 〜 2407.827
三相3線 400V線間電圧 380 〜 480
PCR1000WEAPCR12000WEA2R5,500,000 (税込:6,050,000三相3線 200V線間電圧 200 〜 24015.653
三相3線 400V線間電圧 380 〜 480
PCR18000WEAPCR18000WEA2R8,100,000 (税込:8,910,000三相3線 200V線間電圧 200 〜 24023.480
三相3線 400V線間電圧 380 〜 480
PCR24000WEAPCR24000WEA2R10,700,000 (税込:11,770,000三相3線 200V線間電圧 200 〜 24031.2106
三相3線 400V線間電圧 380 〜 480
PCR30000WEAPCR30000WEA2R13,300,000 (税込:14,630,000三相3線 200V線間電圧 200 〜 24039133
三相3線 400V線間電圧 380 〜 480
PCR36000WEAPCR36000WEA2R15,900,000 (税込:17,490,000三相3線 200V線間電圧 200 〜 24046.8159
三相3線 400V線間電圧 380 〜 480

  • 仕様
  • オプション
  • ソフトウェア
  • ダウンロード

仕様

  • 形名単相出力モデル単相/三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    電圧
    (公称値)
    単相2線入力100 Vac〜120 Vac/200 Vac〜240 Vac *1
    三相3線入力200V:200 Vac〜240 Vac(線間電圧)/ 400V:380 Vac〜480 Vac(線間電圧)*2 *8
    三相4線入力380 Vac〜480 Vac(線間電圧)*3
    相数単相三相
    周波数(公称値)50 Hz〜60 Hz
    周波数(許容変動範囲)45 Hz〜65 Hz
    皮相電力1.4 kVA以下2.7 kVA以下4 kVA以下7.8 kVA以下15.6 kVA以下23.4 kVA以下31.2 kVA以下39 kVA以下46.8 kVA以下
    力率 *40.95(TYP値)200V:0.97(TYP値)、 400V:0.95(TYP値)三相3線入力  /0.95(TYP値)三相4線入力
    最大電流単相2線入力*117 A / 8.5 A32 A / 16 A48 A / 24 A
    三相3線入力*527 A53 A80 A106 A133 A159 A
    三相3線入力*614 A28 A42 A56 A70 A84 A
    三相4線入力14 A28 A42 A56 A70 A84 A
    停電保持時間 *410 ms
    保護導体電流 *7単相2線入力*13.5 mA以下
    三相3線入力*510 mA以下15 mA以下20 mA以下25 mA以下30 mA以下35 mA以下
    三相3線入力*610 mA以下20 mA以下30 mA以下40 mA以下50 mA以下60 mA以下
    三相4線入力3.5 mA以下
    • *1 入力 100 V 系/ 200 V 系(自動選択)。
    • *2 形名に "R" が付くモデルは三相 3 線入力となります。
    • *3 形名に "R" が付かないモデルは三相 4 線入力となります。
    • *4 出力電圧 100 V/200 V、出力電流定格値、負荷力率 1、出力周波数 40 Hz 〜 1 kHz の場合。
    • *5 三相 3 線 200V 入力。
    • *6 三相 3 線 400V 入力。
    • *7 出力電圧 100 V/200 V、出力電流定格値、正弦波、負荷力率 1、出力周波数 45 Hz 〜 65 Hz の場合。
    • *8 400V 入力モデルの場合、対接地電圧が 300V を超える変電設備への接続はしないでください。1 極が接地されたデルタ結線の配電設備には接続できません。

  • 形名単相出力モデル単相/三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    最大ピーク電流 *11最大出力電流の 4 倍
    突入電流能力 *3最大出力電流の 3 倍(0.07 s)*12
    最大出力電流の 1.4 倍(0.5 s)
    最大出力電流の 1.4 倍(0.5 s)
    効率 *1082 %(TYP 値)85 %(TYP 値)
    AC
    AC 電圧 *1定格155 V / 320 V *2
    設定範囲0 V 〜 161.0 V / 0 V 〜 322.0 V
    設定分解能0.1 V
    設定確度(相電圧) *3 *4±(0.3 % of setting + 0.3 V)/ ±(0.3 % of setting + 0.6 V)
    設定確度(線間電圧) *3 *4±(0.3 % of setting + 0.3 V)/ ±(0.3 % of setting + 0.6 V) *5
    最大電流 *1 *6単相出力10 A / 5 A20 A / 10 A30 A / 15 A60 A / 30 A120 A / 60 A180 A / 90 A240 A / 120 A300 A / 150 A360 A / 180 A
    単相 3 線出力
    三相出力
    10 A / 5 A20 A / 10 A40 A / 20 A60 A / 30 A80 A / 40 A100 A / 50 A120 A / 60 A
    相数単相単相 2 線、単相 3 線、三相 4 線切り替え可
    電力容量単相1 kVA2 kVA3 kVA6 kVA12 kVA18 kVA24 kVA30 kVA36 kVA
    三相出力3 kVA6 kVA12 kVA18 kVA24 kVA30 kVA36 kVA
    単相 3 線出力2 kVA4 kVA8 kVA12 kVA16 kVA20 kVA24 kVA
    負荷力率0 ~ 1(進相または遅相)
    周波数設定範囲1 Hz ~ 5 kHz *7(5 kHz -3dB, <40 Hz ディレーティングが必要 )
    設定分解能0.01 Hz(1.00 Hz ~ 100.0 Hz)、0.1 Hz(100.0 Hz ~ 1000 Hz)、1 Hz(1000 Hz ~ 5000 Hz)
    設定確度 *3± 0.01 % 、温度係数:± 0.005 %/°C
    位相設定分解能0.01° *13、0.1°(1 Hz 〜 500 Hz)、1°(500 Hz 〜 4 kHz)、2°( 4 kHz 以上)
    設定確度 *3±(0.4° + fo× 0.9°) *8 以内 fo: 周波数 [kHz]
    DC
    DC 電圧定格 *1-219 V ~ +219 V/ -438 V ~ +438 V *2
    設定範囲 *1-222.5 V ~ +222.5 V/ -445.0 V ~ +445.0 V
    設定分解能0.1 V
    設定確度 *9±(0.05 % of setting + 0.1 V)
    最大電流 *610 A / 5 A20 A / 10 A30 A / 15 A60 A / 30 A120 A / 60 A180 A / 90 A240 A / 120 A300 A / 150 A360 A / 180 A
    電力容量1 kW2 kW3 kW6 kW12 kW18 kW24 kW30 kW36 kW
    • *1 出力 L レンジ/ H レンジ
    • *2 仕様保証電圧範囲は、1 V 〜 160 V/ 2 V 〜 320 V(AC)および 1.4 V 〜 226 V/ 2.8 V 〜 452 V(DC)
    • *3 周囲温度 23°C ± 5°C において。
    • *4 無負荷、出力周波数 45 Hz 〜 65 Hz において。
    • *5 各相の位相角が 120° において。
    • *6 出力相電圧 100 Vac 〜 160 Vac / 200 Vac 〜 320 Vac および出力電圧 100 Vdc 〜 226 Vdc / 200 Vdc 〜 452 Vdc の場合には、 出力電圧により出力電流を低減。
      出力周波数が 1 Hz 〜 40 Hz の場合には、出力周波数により出力電流を低減。1 Hz 時は 70 %。
    • *7 500Hz 制限モデルで、三相出力時は 1 Hz 〜 500.0 Hz に制限されます。
    • *8 ±(0.4° + 2.5 μs×360°×fo×103) 特定周波数において角度換算した例、±0.5° 以内(60Hz 出力時)、±0.8° 以内(400Hz 出力時)
    • *9 無負荷、23°C ± 5°C において。
    • *10 出力電圧 100 V/200 V、出力電流定格値、負荷力率 1、出力周波数 40 Hz 〜 1 kHz の場合。
    • *11 クレストファクタが4の場合は、繰り返し出力可能。
    • *12 125 Vac/250 Vac(出力 L レンジ /H レンジ)
    • *13 波形バンク 0、1 Hz 〜 500 Hz において。

  • 形名単相/三相切替モデル
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    最大回生電力 *16 kVA12 kVA18 kVA24 kVA30 kVA36 kVA
    最大逆潮流電流 *1 *2単相2線60 A / 30 A120 A / 60 A180 A / 90 A240 A / 120 A300 A / 150 A360 A / 180 A
    単相3線
    三相
    20 A / 10 A40 A / 20 A60 A / 30 A80 A / 40 A100 A / 50 A120A / 60 A
    回生効率 *385%(TYP 値)
    出力電流高調波歪THD:5% 以下、各次:3% 以下(2 次~ 40 次)
    • *1 出力相電圧 100 Vac 〜 160 Vac/ 200 Vac 〜 322 Vac の場合には、 出力電圧により出力電流を低減。出力周波数が 1 Hz 〜 40 Hz の場合には、出力周波数により出力電流を低減。1 Hz 時は 70 %。
    • *2 出力電圧 100 V/ 200 V、出力周波数 40 Hz ~ 1 kHz において(電流位相が出力電圧に対して -90 deg ~ -180 deg / 90 deg ~ 180 deg の場合 ) 。
    • *3 出力電圧 100 V/200 V、出力電流定格値、正弦波、負荷力率 1、出力周波数 45 Hz ~ 65 Hz の場合。

  • 形名単相出力モデル単相/三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    電源変動 *1± 0.1 % 以内
    負荷変動 *2± 0.1 V/ ± 0.2 V 以内(1 Hz ~ 100 Hz)
    ± 0.3 V/ ± 0.6 V 以内(100.1 Hz ~ 500 Hz)
    ± 1 V/ ± 2 V 以内( 500.1 Hz ~ 1 kHz)
    ± 0.2 V/ ± 0.4 V 以内(1 Hz ~ 100 Hz)
    ± 0.3 V/ ± 0.6 V 以内(100.1 Hz ~ 500 Hz)
    ± 1 V/ ± 2 V 以内( 500.1 Hz ~ 1 kHz)
    出力周波数による変動 *3出力電圧補正機能を使用する場合:± 0.3 % 以内 (1 Hz ~ 1 kHz)、± 10 % 以内 (1001 Hz ~ 5 kHz) 出力電圧補正機能を使用しない場合:-3dB 以内(5 kHz)
    リップルノイズ *40.25 Vrms 以下
    周囲温度変動 *5± 100 ppm/ °C (TYP 値)
    全高調波歪率 *60.3 % 以下(1 Hz ~ 100 Hz)、 0.5 % 以下(100.1 Hz ~ 330 Hz)、 1.5 %/kHz 以下( 330.1 Hz ~ 5 kHz)
    過渡応答 *7レスポンス FAST:40 μs(TYP 値)
    応答速度 Tr/Tf *8レスポンス FAST:40 μs(TYP 値)レスポンス MEDIUM:100 μs(TYP 値)レスポンス SLOW:300 μs(TYP 値)
    • *1 入力電圧の、定格範囲の変化に対して。
    • *2 出力電流の、定格の 0 ~ 100 % 変化に対して。
      出力 L レンジ/ H レンジ。
      出力相電圧 80 V ~ 155 V / 160 V ~ 310 V、負荷力率 1 、レスポンス FAST の場合。出力端子台における。
      コンペンセーション機能を使用しない場合。
    • *3 AC 設定 40 Hz ~ 5 kHz において 55 Hz を基準とした時の電圧変動 出力相電圧 80 V ~ 155 V / 160 V ~ 310 V、負荷力率 1 、レスポンスモード FAST の場合。出力端子台における。
    • *4 DC 設定 5 Hz ~ 1 MHz 成分。
    • *5 動作温度範囲の変化に対して。出力相電圧 100 V/ 200 V、無負荷において。
    • *6 出力相電圧 80 V 〜 160 V / 160 V 〜 320 V、負荷力率 1、レスポンスモード FAST の場合。出力端子台における。
    • *7 出力電圧 100 V/ 200 V、負荷力率 1 の場合。出力電流 0 A ←→定格値の変化に対して。
    • *8 出力電圧の 10 % ~ 90 % において。

  • 形名単相出力モデル単相/三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    電圧実効値分解能0.1 V
    確度 *1DC、40 Hz 〜 999.9 Hz:±(0.3 % of reading +1 V)  1 kHz 〜 5 kHz:±(0.5 % of reading +1 V)
    電流実効値分解能0 〜 99.99 A:0.01 A / 100 〜 999.9 A:0.1 A
    確度 *1 *2 45 Hz 〜 65 Hz:±(0.3 % of reading + 0.3 % of f.s) DC、40 Hz 〜 999.9 Hz:±(0.6 % of reading + 0.6 % of f.s)
    1 kHz 〜 5 kHz:±(1.2 % of reading + 1.2 % of f.s)
    電流ピーク値分解能0 〜 99.99 A:0.01 A / 100 〜 999.9 A:0.1 A
    確度 *1 *3 4 % of f.s
    有効電力分解能1 W *4
    確度 *1 *2 *5 45 Hz 〜 65 Hz:±(0.3 % of reading + 0.3 % of f.s)
    皮相電力分解能1 VA *6
    力率分解能0.01
    位相差分解能0.1°
    高調波
    測定
    周波数範囲
    (基本波)
    10 Hz 〜 1 kHz
    解析次数上限5 次〜 50 次
    FFTデータ長4096
    測定項目電圧・電流実効値/位相角、THD
    推奨校正周期1 年
    • *1 周囲温度 23°C ± 5°C において。
    • *2 定格最大電流の 10 % から 100 %、正弦波において。
    • *3 正弦波の波高値。
    • *4 測定値が 0 〜 100 W 未満のときは、分解能は 0.1 W になります。
    • *5 力率 1 において。
    • *6 測定値が 0 〜 100 VA 未満のときは、分解能は 0.1 VA になります。

  • 形名単相出力モデル単相/三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    絶縁抵抗入力ー筐体、
    出力ー筐体、
    入力ー出力間
    500 Vdc、10 M Ω 以上
    耐電圧入力ー筐体、
    出力ー筐体、
    入力ー出力間
    1500 Vac / 2150 Vdc、1 分間
    電磁適合性(EMC) *1 *2以下の指令および規格の要求事項に適合 EMC 指令
    2014/30/EU EN 61326-1 (Class A *3)、EN 55011 (Class A *3、Group 1 *4)、
    EN 61000-3-2 *5、EN 61000-3-3 *5
    適用条件:本製品に接続するケーブルおよび電線は、すべて 3 m 未満を使用。
    以下の指令および規格の要求事項に適合 EMC 指令 2014/30/EU
    EN 61326-1 (Class A *3)、EN 55011 (Class A *3、Group 1 *4)
    適用条件:本製品に接続するケーブルおよび電線は、すべて 3 m 未満を使用。
    安全性 *1以下の指令および規格の要求事項に適合
    低電圧指令 2014/35/EU *2 EN 61010-1 (Class I *6 、汚染度 2 *7)
    環境条件動作環境屋内使用、過電圧カテゴリ II
    動作温度範囲0 °C ~ +50 °C
    保存温度範囲-10 °C ~ +60 °C
    動作湿度範囲20 %rh ~ 80 %rh( 結露なきこと )
    保存湿度範囲90 %rh 以下 ( 結露なきこと )
    高度2000 m まで
    質量回生機能なし約18 kg約21 kg約25 kg約43 kg約66 kg約120 kg約130 kg約160 kg約180 kg
    回生機能付200V---約43 kg約67 kg約120 kg約130 kg約160 kg約180 kg
    回生機能付400V---約46 kg約70 kg約120 kg約140 kg約170 kg約180 kg
    入力端子M6M5三相3線入力モデル:M8
    三相4線入力モデル:M5
    出力端子M6M5M6M8
    付属品結束バンド(4 本)、 外部コントロール(DIGITAL I/O)用コネクタ(1 個)、 重量物警告シール(1 枚)、
    セットアップガイド(はじめにお読みください)(1 冊)、クイックリファレンス(1 枚)、 CD-ROM(1 枚)、 安全のために(1 冊)
    • *1 特注品、改造品には適用されません。
    • *2 パネルに CE マーキング/ UKCAマーキングの表示のあるモデルに対してのみ。
    • *3 本製品は Class A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。
    • *4 本製品は Group 1 機器です。本製品は、材料処理または検査/分析のために、電磁放射、誘導および/または静電結合の形で意図的に無線周波エネルギーを発生/使用しません。
    • *5 PCR6000WEA2R(三相3線200V入力モデル)は適用されません。
    • *6 本製品は Class I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。
    • *7 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)が付着した状態です。汚染度 2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。

  • 形名単相出力モデル単相/三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    L レンジ単相0 Ω ~ 2000 m Ω0 Ω ~ 1000 m Ω0 Ω ~ 667 mΩ0 Ω ~ 333 mΩ0 Ω ~ 167 m Ω0 Ω ~ 111 m Ω0 Ω ~ 83 m Ω0 Ω ~ 67 m Ω0 Ω ~ 56 m Ω
    単相 3 線
    三相
    0 Ω ~ 2000 m Ω0 Ω ~ 1000 m Ω0 Ω ~ 500 m Ω0 Ω ~ 333 m Ω0 Ω ~ 250 m Ω0 Ω ~ 200 m Ω0 Ω ~ 167 m Ω
    H レンジ単相0 Ω ~ 8000 m Ω0 Ω ~ 4000 m Ω0 Ω ~ 2667 m Ω0 Ω ~ 1333 m Ω0 Ω ~ 667 m Ω0 Ω ~ 444 m Ω0 Ω ~ 333 m Ω0 Ω ~ 267 m Ω0 Ω ~ 222 m Ω
    単相 3 線
    三相
    0 Ω ~ 8000 m Ω0 Ω ~ 4000 m Ω0 Ω ~ 2000 m Ω0 Ω ~ 1333 m Ω0 Ω ~ 1000 m Ω0 Ω ~ 800 m Ω0 Ω ~ 667 m Ω


  • 形名単相出力モデル単相/三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    L レンジ単相40 μH 〜 2000 μH20 μH 〜 1000 μH13 μH 〜 667 μH7 μH 〜 333 μH3 μH 〜 167 μH2 μH 〜 111 μH2 μH 〜 83 μH1 μH 〜 67 μH1 μH 〜 56 μH
    単相 3 線
    三相
    40 μH 〜 2000 μH20 μH 〜 1000 μH10 μH 〜 500 μH7 μH 〜 333 μH5 μH 〜 250 μH4 μH 〜 200 μH3 μH 〜 167 μH
    H レンジ単相160 μH 〜 8000 μH80 μH 〜 4000 μH53 μH 〜 2667 μH27 μH 〜 1333 μH13 μH 〜 667 μH9 μH 〜 444 μH7 μH 〜 333 μH5 μH 〜 267 μH4 μH 〜 222 μH
    単相 3 線
    三相
    160 μH 〜 8000 μH80 μH 〜 4000 μH40 μH 〜 2000 μH27 μH 〜 1333 μH20 μH 〜 1000 μH16 μH 〜 800 μH13 μH 〜 667 μH


  • 形名単相出力モデル単相/三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    L レンジ単相80 μH 〜 2000 μH40 μH 〜 1000 μH27 μH 〜 667 μH13 μH 〜 333 μH7 μH 〜 167 μH4 μH 〜 111 μH3 μH 〜 83 μH3 μH 〜 67 μH2 μH 〜 56 μH
    単相 3 線
    三相
    80 μH 〜 2000 μH40 μH 〜 1000 μH20 μH 〜 500 μH13 μH 〜 333 μH10 μH 〜 250 μH8 μH 〜 200 μH7 μH 〜 167 μH
    H レンジ単相320 μH 〜 8000 μH160 μH 〜 4000 μH107 μH 〜 2667 μH53 μH 〜 1333 μH27 μH 〜 667 μH18 μH 〜 444 μH13 μH 〜 333 μH11 μH 〜 267 μH9 μH 〜 222 μH
    単相 3 線
    三相
    320 μH 〜 8000 μH160 μH 〜 4000 μH80 μH 〜 2000 μH53 μH 〜 1333 μH40 μH 〜 1000 μH32 μH 〜 800 μH27 μH 〜 667 μH


  • 形名単相出力モデル単相/三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    L レンジ単相240 μH 〜 2000 μH120 μH 〜 1000 μH80 μH 〜 667 μH40 μH 〜 333 μH20 μH 〜 167 μH13 μH 〜 111 μH10 μH 〜 83 μH8 μH 〜 67 μH7 μH 〜 56 μH
    単相 3 線
    三相
    240 μH 〜 2000 μH120 μH 〜 1000 μH60 μH 〜 500 μH40 μH 〜 333 μH30 μH 〜 250 μH24 μH 〜 200 μH20 μH 〜 167 μH
    H レンジ単相960 μH 〜 8000 μH480 μH 〜 4000 μH320 μH 〜 2667 μH160 μH 〜 1333 μH80μH 〜 667 μH53 μH 〜 444 μH40 μH 〜 333 μH32 μH 〜 267 μH27 μH 〜 222 μH
    単相 3 線
    三相
    960 μH 〜 8000 μH480 μH 〜 4000 μH240 μH 〜 2000 μH160 μH 〜 1333 μH120 μH 〜 1000 μH96 μH 〜 800 μH80 μH 〜 667 μH


  •  設定範囲設定分解能
    電圧保護交流電圧アッパーリミット
    交流電圧ロワーリミット
    0.0 V ~ 322.0 V0.1 V
    直流電圧アッパーリミット
    直流電圧ロワーリミット
    -455 V ~ 455 V0.1 V
    出力過電圧保護(OVP)実効値14.0 V ~ 500.5 V0.1 V
    +ピーク値
    -ピーク値
    14.0 V ~ 500.5 V
    -500.5 V ~ -14.0 V
    0.1 V
    電力モジュール過電圧保護固定
    出力低電圧保護(UVP)0.0 V ~ 500.5 V0.1 V
    周波数保護周波数アッパーリミット
    周波数ロワーリミット
    1 Hz ~ 5000 Hz
    500Hz 制限 モデルは 1 Hz ~ 500 Hz
    (三相出力時)
    0.01 Hz(1.00 Hz ~ 100.0 Hz)、
    0.1 Hz(100.0 Hz ~ 1000 Hz)、
    1 Hz(1000 Hz ~ 5000 Hz)
    電流保護電流リミット *1最大出力電流 × 0.1
    ~最大出力電流 × 1.1
    0.01 A(0.35 A ~ 100.0 A)、
    0.1 A(100.0 A ~ 1000 A)
    +ピーク電流リミット
    -ピーク電流リミット *2
    最大出力電流 × 0.1
    ~最大出力電流 × 4.2
    過熱保護電力モジュール過熱保護固定
    ファン異常固定
    過負荷保護定格電流または電流リミット電流リミットの分解能
    単独運転検出固定
    センシング異常検出出力端子電圧に対して ± (10 % +10 V)
    • *1 実際に供給できる電流値は、定格電流の 1.1 倍または電流リミット設定値のどちらか小さい値です。
    • *2 実際に供給できる電流値は、最大ピーク電流またはピーク電流リミット設定値のどちらか小さい値です。

オプション

入力電源コード

PCR6000WEA2R(三相3線200V/400V入力)/PCR12000WEA2R(三相3線400V入力)/用

PCR12000WEA2R(三相3線200V入力)用

PCR18000WEA2R(三相3線200V入力)/PCR30000WEA2R/36000WEA2R(三相3線400V入力)用

PCR18000WEA2R(三相3線400V入力)用

PCR24000WEA2R(三相3線200V入力)用

PCR24000WEA2R(三相3線400V入力)用

PCR30000WEA2R/36000WEA2R(三相3線200V入力)用

6kVA 単相/三相出力トランス

航空機用電子機器の高電圧試験を実施するためのユニットです。昇圧トランスを内蔵し、DO-160のアブノーマル試験360Vに対応が可能です。

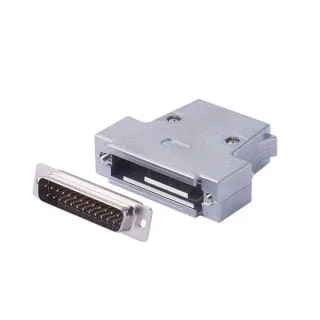

外部コントロール用コネクタ

DIGITAL I/O用

ANALOG I/O用

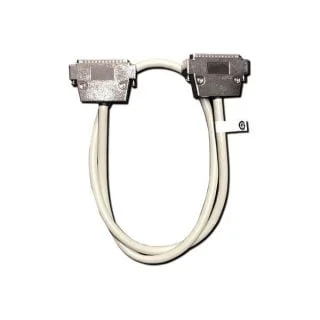

並列運転ケーブル

長さ:1m

電源連動ケーブル

長さ:1m

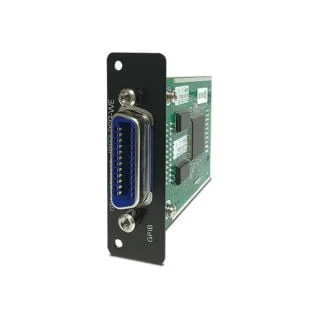

GPIBインターフェースボード

ベースホールドアングル

ラックマウントブラケット

PCR6000WEA2(R)用

PCR12000WEA2(R)用

出力端子ボックス

●「6kVA~18kVA用」と「24kVA~36kVA」用の2種類をラインアップ● 本体のスイッチで「単相専用端子」と「単相3線/三相用端子」を切替可能

出力端子ボックス(18kVA)

出力端子ボックス(36kVA)

ダウンロード

カタログデータ

大容量スマート交流・直流電源 PCR-WEA/WEA2シリーズ
ブラウザで閲覧

2D CADデータ

Ver.3.xxモデル用

Ver.3.xx モデル用

PCR6000WEA2R

アイコン
アイコン
アイコン
アイコン

    PCR12000WEA2R

    アイコン
    アイコン
    アイコン
    アイコン

      PCR18000WEA2R/PCR24000WEA2R

      アイコン
      アイコン

        PCR30000WEA2R/PCR36000WEA2R

        アイコン
        アイコン

          Ver.4.xxモデル用

          Ver.4.xx モデル用

          PCR6000WEA2R

          アイコン

            PCR12000WEA2R

            アイコン

              PCR18000WEA2R/PCR24000WEA2R

              アイコン

                PCR30000WEA2R/PCR36000WEA2R

                アイコン

                  取扱説明書

                  Ver.3.xxモデル用

                  Ver.3.xx モデル用

                  Ver.4.xxモデル用

                  Ver.4.xx モデル用

                  PCR-WEA(LCD model)
                  アイコン

                    アップデータ/ドライバ

                    お気軽にご質問・ご相談ください

                    製品カタログダウンロード 一覧を見る
                    導入検討・見積り依頼 お問い合わせ
                    close

                    検索

                    5 customer service tips from LiveChat
