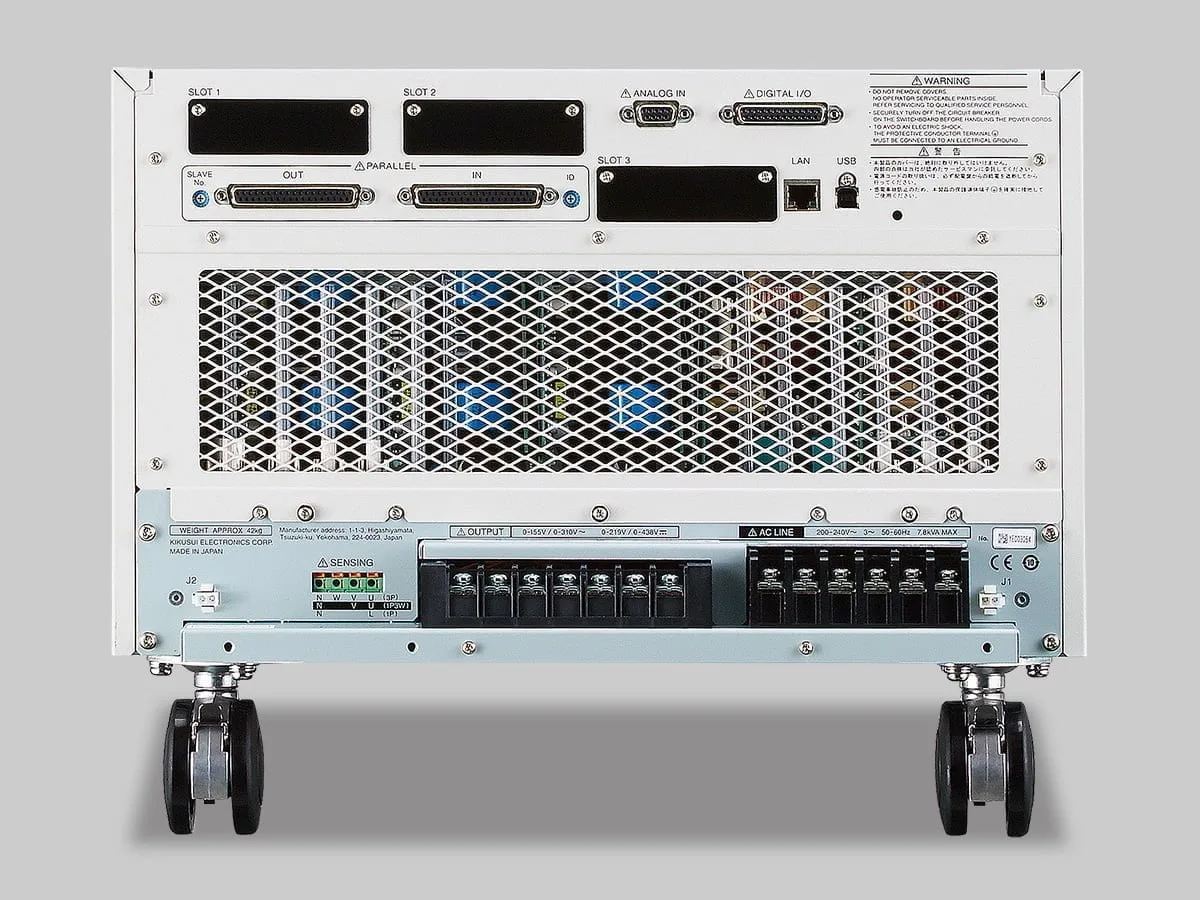

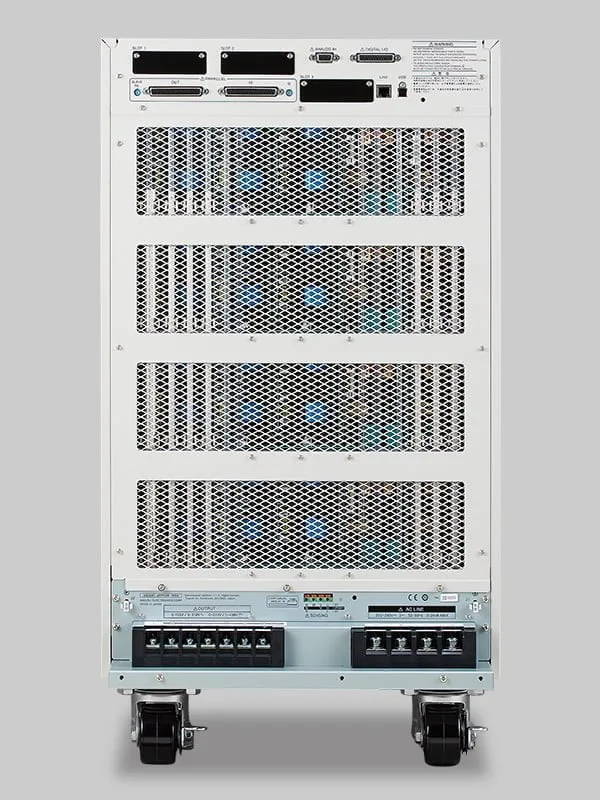

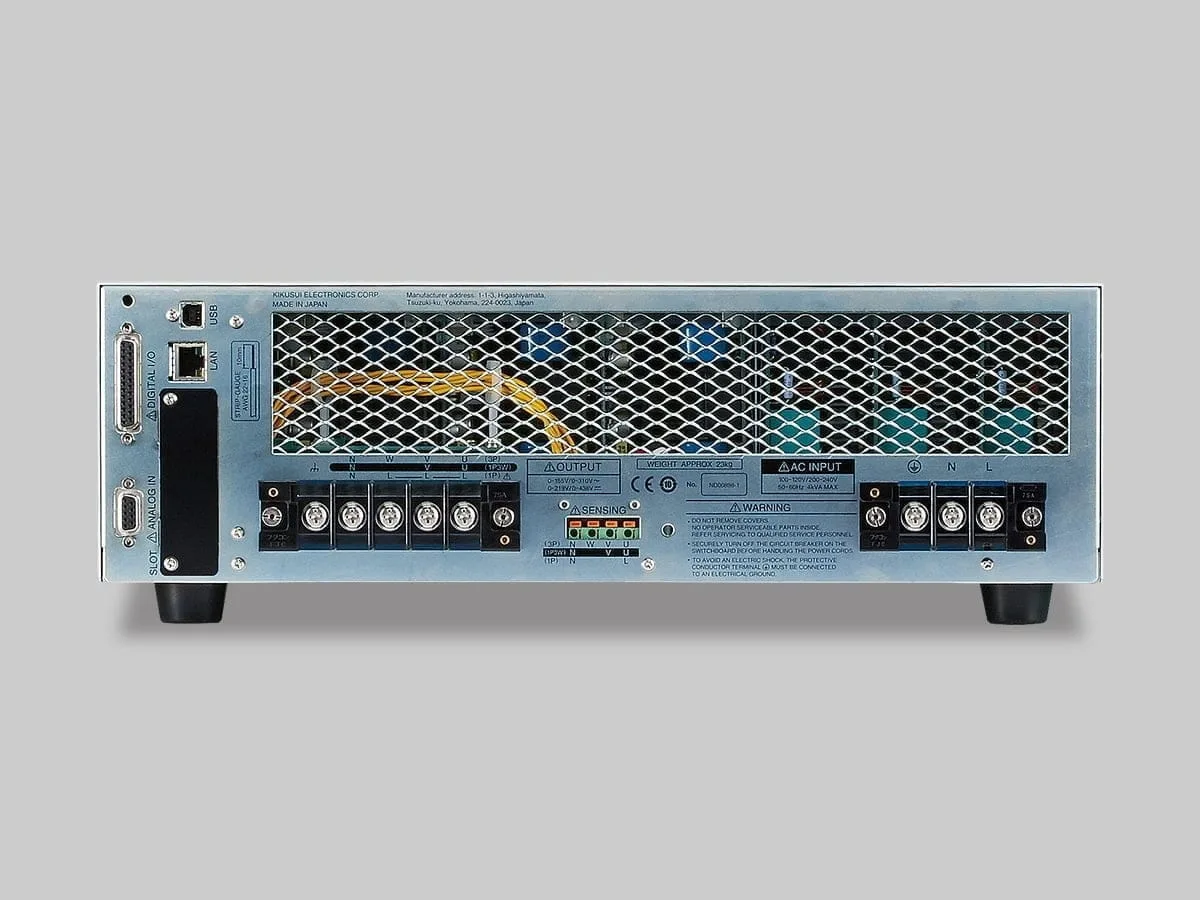

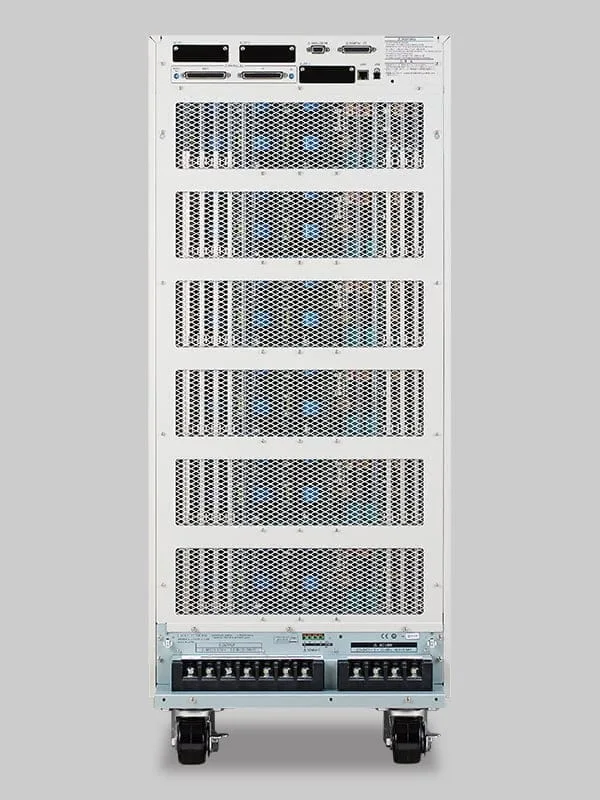

大容量スマート交流・直流安定化電源
PCR-WEA/WEA2シリーズ
PCR-WEA-WEA2-series
720,000円 – 15,900,000円
- 超小型:6Uで6kVA(PCR6000WEA2/PCR6000WEA2R)
- 超大容量一筐体で36kVAモデルまでラインアップ
- AC出力※1:単相/単相3線/三相
- DC出力:+/−、定格電力の100%
- 回生機能付きモデルはこちら
- 最大三相 540kVA まで拡張可能※2
- 通信I/F:LAN、USB、RS232C標準装備。GPIB(オプション)
- 各種電源変動シミュレーション
- シーケンス機能
- 外部アナログ、デジタルコントロール機能(標準装備)
- エコ機能(節電機能)
- 出力周波数:1Hz 〜 5kHz
- 出力電圧:AC 0 〜 320Vrms、DC 0 〜 ±452V
※1 3kVA以上はマルチタイプで単相/単相3線/三相出力の切り替えが可能です。(PCR-WEA2)※2 4 台以上の並列接続をご希望の場合はご相談ください




ラインアップ
- 別ウインドウで開く拡大する
製品画像 形名 価格 相 電力容量[VA] 相電圧[V] (L/Hレンジ)最大電流[A]※1 周波数[Hz] PCR1000WEA 720,000円 (税込:792,000円) 単相 1k (仕様保証電圧範囲)
1〜160 / 2〜320
(出力L/Hレンジ)
(電圧設定範囲)
0 〜 161.0 / 0 〜 322.010 / 5 1 to 5000 PCR2000WEA 1,050,000円 (税込:1,155,000円) 単相 2k 20 / 10 PCR3000WEA2 1,410,000円 (税込:1,551,000円) 単相 3k 30 / 15 三相 10 / 5 単相3線 2k PCR6000WEA2R
PCR6000WEA22,900,000円 (税込:3,190,000円) 単相 6k 60 / 30 三相 20 / 10 単相3線 4k PCR12000WEA2R
PCR12000WEA25,500,000円 (税込:6,050,000円) 単相 12k 120 / 60 三相 40 / 20 単相3線 8k PCR18000WEA2R
PCR18000WEA28,100,000円 (税込:8,910,000円) 単相 18k 180 / 90 三相 60 / 30 単相3線 12k PCR24000WEA2R
PCR24000WEA210,700,000円 (税込:11,770,000円) 単相 24k 240 / 120 三相 80 / 40 単相3線 16k PCR30000WEA2R
PCR30000WEA213,300,000円 (税込:14,630,000円) 単相 30k 300 / 150 三相 100 / 50 単相3線 20k PCR36000WEA2R
PCR36000WEA215,900,000円 (税込:17,490,000円) 単相 36k 360 / 180 三相 120 / 60 単相3線 24k - 別ウインドウで開く拡大する
製品画像 形名 価格 電力容量[W] 電圧[V] (L/Hレンジ)最大電流[A]※2 PCR1000WEA 720,000円 (税込:792,000円) 1k (仕様保証電圧範囲)
±1.4〜 ±226 / ±2.8〜 ±452
(出力L/Hレンジ)
(電圧設定範囲)
-227.5 〜 +227.5 / -455.0 〜 +455.010 / 5 PCR2000WEA 1,050,000円 (税込:1,155,000円) 2k 20 / 10 PCR3000WEA2 1,410,000円 (税込:1,551,000円) 3K 30 / 15 PCR6000WEA2R
PCR6000WEA22,900,000円 (税込:3,190,000円) 6k 60 / 30 PCR12000WEA2R
PCR12000WEA25,500,000円 (税込:6,050,000円) 12k 120 / 60 PCR18000WEA2R
PCR18000WEA28,100,000円 (税込:8,910,000円) 18k 180 / 90 PCR24000WEA2R
PCR24000WEA210,700,000円 (税込:11,770,000円) 24k 240 / 120 PCR30000WEA2R
PCR30000WEA213,300,000円 (税込:14,630,000円) 30k 300 / 150 PCR36000WEA2R
PCR36000WEA215,900,000円 (税込:17,490,000円) 36k 360 / 180 - 別ウインドウで開く拡大する
製品画像 形名 価格 相 電圧[V] 皮相電力[kVA以下] 電流[A以下] PCR1000WEA 720,000円 (税込:792,000円) 単相 100 〜 120 / 200 〜 240 1.4 17 / 8.5 PCR2000WEA 1,050,000円 (税込:1,155,000円) 単相 100 〜 120 / 200 〜 240 2.7 32 / 16 PCR3000WEA2 1,410,000円 (税込:1,551,000円) 単相 100 〜 120 / 200 〜 240 4 48 / 24 PCR6000WEA2 2,900,000円 (税込:3,190,000円) 三相4線 400V 線間電圧 380 〜 480 7.8 14 PCR12000WEA2 5,500,000円 (税込:6,050,000円) 三相4線 400V 線間電圧 380 〜 480 15.6 28 PCR18000WEA2 8,100,000円 (税込:8,910,000円) 三相4線 400V 線間電圧 380 〜 480 23.4 42 PCR24000WEA2 10,700,000円 (税込:11,770,000円) 三相4線 400V 線間電圧 380 〜 480 31.2 56 PCR30000WEA2 13,300,000円 (税込:14,630,000円) 三相4線 400V 線間電圧 380 〜 480 39 70 PCR36000WEA2 15,900,000円 (税込:17,490,000円) 三相4線 400V 線間電圧 380 〜 480 46.8 84
仕様
入力(AC実効値)
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR1000WEA | PCR2000WEA | PCR3000WEA2 | PCR6000WEA2 | PCR12000WEA2 | PCR18000WEA2 | PCR24000WEA2 | PCR30000WEA2 | PCR36000WEA2 | ||
PCR6000WEA2R | PCR12000WEA2R | PCR18000WEA2R | PCR24000WEA2R | PCR30000WEA2R | PCR36000WEA2R | |||||
電圧(公称値) | 単相2線入力 | 100 Vac~120 Vac/200 Vac~240 Vac *1 | ー | |||||||
三相3線入力 | ー | 200V:200 Vac~240 Vac(線間電圧)/ 400V:380 Vac~480 Vac(線間電圧)*2 *8 | ||||||||
三相4線入力 | ー | 380 Vac~480 Vac(線間電圧)*3 | ||||||||
相数 | 単相 | 三相 | ||||||||
周波数(公称値) | 50 Hz~60 Hz | |||||||||
周波数(許容変動範囲) | 45 Hz~65 Hz | |||||||||
皮相電力 | 1.4 kVA以下 | 2.7 kVA以下 | 4 kVA以下 | 7.8 kVA以下 | 15.6 kVA以下 | 23.4 kVA以下 | 31.2 kVA以下 | 39 kVA以下 | 46.8 kVA以下 | |
力率 *4 | 0.95(TYP値) | 200V:0.97(TYP値)、 400V:0.95(TYP値)三相3線入力 /0.95(TYP値)三相4線入力 | ||||||||
最大電流 | 単相2線入力*1 | 17 A / 8.5 A | 32 A / 16 A | 48 A / 24 A | ー | |||||
三相3線入力*5 | ー | 27 A | 53 A | 80 A | 106 A | 133 A | 159 A | |||
三相3線入力*6 | 14 A | 28 A | 42 A | 56 A | 70 A | 84 A | ||||
三相4線入力 | ー | 14 A | 28 A | 42 A | 56 A | 70 A | 84 A | |||
停電保持時間 *4 | 10 ms | |||||||||
保護導体電流*7 | 単相2線入力*1 | 3.5 mA以下 | ー | |||||||
三相3線入力*5 | ー | 10 mA以下 | 15 mA以下 | 20 mA以下 | 25 mA以下 | 30 mA以下 | 35 mA以下 | |||
三相3線入力*6 | ー | 10 mA以下 | 20 mA以下 | 30 mA以下 | 40 mA以下 | 50 mA以下 | 60 mA以下 | |||
三相4線入力 | ー | 3.5 mA以下 |
*1 入力 100 V 系/ 200 V 系(自動選択) *2 形名に“R”が付くモデルは三相3線入力となります。 *3 形名に“R”が付かないモデルは三相4線入力となります。 *4 出力電圧 100 V/200 V、出力電流定格値、負荷力率 1、出力周波数 40 Hz ~ 1 kHz の場合。 *5 三相3線 200V入力。 *6 三相3線 400V入力。 *7 出力電圧100 V/200 V、出力電流定格値、正弦波、負荷力率1、出力周波数45 Hz ~ 65 Hz の場合。 *8 400V入力モデルの場合、対接地電圧が300Vを超える変電設備への接続はしないでください。1極が接地されたデルタ結線の配電設備には接続できません。
出力
形名 | 単相出力モデル | 単相/三相切替モデル | |||||||
---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | |
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | ||||
最大ピーク電流 *11 | 最大出力電流の4倍 | ||||||||
突入電流能力 *3 | 最大出力電流の 3 倍(0.07 s) *12 最大出力電流の 1.4 倍(0.5 s) | 最大出力電流の 1.4 倍(0.5 s) | |||||||
効率 *10 | 82 %(TYP 値) | 85 %(TYP 値) |
AC
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
AC電圧 *1 | 定格 | 160 V / 320 V *2 | ||||||||
設定範囲 | 0 V ~ 161.0 V / 0 V ~ 322.0 V | |||||||||
設定分解能 | 0.1 V | |||||||||
設定確度*3 *4 (相電圧) | ±(0.3 % of setting + 0.3 V)/ ±(0.3 % of setting + 0.6 V) | |||||||||
設定確度*3 *4 (線間電圧) | ±(0.3 % of setting + 0.3 V)/ ±(0.3 % of setting + 0.6 V)*5 | |||||||||
最大電流 *1 *6 | 単相出力 | 10 A / 5 A | 20 A / 10 A | 30 A / 15 A | 60 A / 30 A | 120 A / 60 A | 180 A / 90 A | 240 A / 120 A | 300 A / 150 A | 360 A / 180 A |
単相3線出力 三相出力 | ー | 10 A / 5 A | 20 A / 10 A | 40 A / 20 A | 60 A / 30 A | 80 A / 40 A | 100 A / 50 A | 120 A / 60 A | ||
相数 | 単相 | 単相2線、単相3線、三相4線切り替え可 | ||||||||
電力容量 | 単相 | 1 kVA | 2 kVA | 3 kVA | 6 kVA | 12 kVA | 18 kVA | 24 kVA | 30 kVA | 36 kVA |
三相出力 | ー | |||||||||
単相3線出力 | 2 kVA | 4 kVA | 8 kVA | 12 kVA | 16 kVA | 20 kVA | 24 kVA | |||
負荷力率 | 0 ~1(進相または遅相) | |||||||||
周波数 | 設定範囲 | 1 Hz ~ 5 kHz *7 (5 kHz -3 dB, < 40 Hz ディレーティングが必要 ) | ||||||||
設定分解能 | 0.01 Hz(1.00 Hz ~ 100.0 Hz)、0.1 Hz(100.0 Hz ~ 1000 Hz)、1 Hz(1000 Hz ~ 5000 Hz) | |||||||||
設定確度*3 | ±0.01 % 、温度係数:±0.005 % / ℃ | |||||||||
位相 | 設定分解能 | ー | 0.01°*13、0.1°(1 Hz ~ 500 Hz)、1°(500 Hz ~ 4 kHz)、2°( 4 kHz 以上) | |||||||
設定確度 *3 | ー | ±(0.4° + fo×0.9°)*8 以内 fo: 周波数[kHz] |
DC
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
DC電圧 | 定格 *1 | -226 V ~ +226 V/ -452 V ~ +452 V *2 | ||||||||
設定範囲 *1 | -227.5 V ~ +227.5 V/ -455.0 V ~ +455.0 V | |||||||||
設定分解能 | 0.1 V | |||||||||
設定確度 *9 | ±(0.05 % of setting + 0.1 V) | |||||||||
最大電流 *6 | 10 A / 5 A | 20 A / 10 A | 30 A / 15 A | 60 A / 30 A | 120 A / 60 A | 180 A / 90 A | 240 A / 120 A | 300 A / 150 A | 360 A / 180 A | |
電力容量 | 1 kW | 2 kW | 3 kW | 6 kW | 12 kW | 18 kW | 24 kW | 30 kW | 36 kW |
*1 出力 L レンジ/ H レンジ *2 仕様保証電圧範囲は、1 V ~ 160 V/ 2 V ~ 320 V(AC)および 1.4 V ~ 226 V/ 2.8 V ~ 452 V(DC) *3 周囲温度 23°C±5°C において。 *4 無負荷、出力周波数 45 Hz ~ 65 Hz において。 *5 各相の位相角が 120° において *6 出力相電圧 100 Vac ~ 160 Vac / 200 Vac ~ 320 Vac および出力電圧 100 Vdc ~ 226 Vdc/、200 Vdc ~ 452 Vdc の場合には、 出力電圧により出力電流を低減。出力周波数が 1 Hz ~40 Hz の場合には、出力周波数により出力電流を低減。1 Hz 時は 70 %。 *7 500Hz 制限モデルで、三相出力時は 1 Hz ~ 500.0 Hz に制限されます。 *8 ±(0.4° + 2.5 μs×360°×fo×103) 特定周波数において角度換算した例、 ±0.5° 以内(60Hz 出力時)、±0.8° 以内(400Hz 出力時)。 *9 無負荷、23°C±5°C において。 *10 出力電圧 100 V/200 V、出力電流定格値、負荷力率 1、出力周波数 40 Hz ~ 1 kHz の場合。 *11 クレストファクタが4の場合は、繰り返し出力可能。 *12 125 Vac/250 Vac(出力Lレンジ/Hレンジ)。 *13 波形バンク0、1 Hz ~ 500 Hz において。
出力電圧安定度(相電圧)
形名 | 単相出力モデル | 単相/三相切替モデル | |||||||
---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | |
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | ||||
電源変動 *1 | ±0.1 % 以内 | ||||||||
負荷変動 *2 | ±0.1 V/ ±0.2 V 以内(1 Hz ~ 100 Hz) ±0.3 V/ ±0.6 V 以内(100.1 Hz ~ 500 Hz) ±1 V/ ±2 V 以内( 500.1 Hz ~ 1 kHz) | ±0.2 V/ ±0.4 V 以内(1 Hz ~ 100 Hz) ±0.3 V/ ±0.6 V 以内(100.1 Hz ~ 500 Hz) ±1 V/ ±2 V 以内( 500.1 Hz ~ 1 kHz) | |||||||
出力周波数による変動 *3 | 出力電圧補正機能を使用する場合:±0.3 % 以内 (1 Hz ~ 1 kHz)、±10 % 以内 (1001 Hz ~ 5 kHz)出力電圧補正機能を使用しない場合:-3 dB 以内(5 kHz) | ||||||||
リップルノイズ *4 | 0.25 Vrms 以下 | ||||||||
周囲温度変動 *5 | ±100 ppm/ ℃(TYP 値) | ||||||||
全高調波歪率 *6 | 0.3 % 以下(1 Hz ~ 100 Hz)、0.5 % 以下(100.1 Hz ~ 330 Hz)、1.5 %/kHz 以下( 330.1 Hz ~ 5 kHz) | ||||||||
過渡応答 *7 | レスポンス FAST:40 μs(TYP 値) | ||||||||
応答速度 Tr/Tf *8 | レスポンス FAST:40 μs(TYP 値)レスポンス MEDIUM:100 μs(TYP 値)レスポンス SLOW:300 μs(TYP 値) |
*1 入力電圧の、定格範囲の変化に対して。 *2 出力電流の、定格の 0 ~ 100 % 変化に対して。出力 L レンジ/ H レンジ 出力相電圧 80 V ~ 160 V / 160 V ~ 320 V、負荷力率 1 、レスポンス FAST の場合。 出力端子台における。コンペンセーション機能を使用しない場合。 *3 AC 設定 40 Hz ~ 5 kHz において 55 Hz を基準とした時の電圧変動 出力相電圧 80 V ~ 160 V / 160 V ~ 320 V、負荷力率 1 、レスポンスモード FAST の場合。出力端子台における。 *4 DC 設定 5 Hz ~ 1 MHz 成分。 *5 動作温度範囲の変化に対して。出力相電圧 100 V/ 200 V、無負荷において。 *6 出力相電圧 80 V ~ 160 V / 160 V ~ 320 V、負荷力率 1、レスポンスモード FAST の場合。出力端子台における。 *7 出力電圧 100 V/ 200 V、負荷力率 1 の場合。出力電流 0 A ←→定格値の変化に対して。 *8 出力電圧の 10 % ~ 90 % において。
測定
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||
---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | |||||
電圧 実効値 | 分解能 | 0.1 V | ||||||
確度 *1 | DC、40 Hz ~ 999.9 Hz:±(0.3 % of reading +1 V) 1 kHz ~ 5 kHz:±(0.5 % of reading +1 V) | |||||||
電流 実効値 | 分解能 | 0 ~ 99.99 A:0.01 A / 100 ~ 999.9 A:0.1 A | ||||||
確度 *1 *2 | 45 Hz ~ 65 Hz:±(0.3 % of reading + 0.3 % of f.s) DC、40 Hz ~ 999.9 Hz:±(0.6 % of reading + 0.6 % of f.s) 1 kHz ~ 5 kHz:±(1.2 % of reading + 1.2 % of f.s) | |||||||
電流 ピーク値 | 分解能 | 0 ~ 99.99 A:0.01 A / 100 ~ 999.9 A:0.1 A | ||||||
確度 *1 *3 | 4 % of f.s | |||||||
有効電力 | 分解能 | 1 W *4 | ||||||
確度 *1 *2 *5 | 45 Hz ~ 65 Hz:±(0.3 % of reading + 0.3 % of f.s) | |||||||
皮相電力 | 分解能 | 1 VA *6 | ||||||
力率 | 分解能 | 0.01 | ||||||
位相差 | 分解能 | 0.1° | ||||||
高調波 測定 | 周波数範囲 (基本波) | 10 Hz ~ 1 kHz | ||||||
解析次数上限 | 5 次~ 50 次 | |||||||
FFTデータ長 | 4096 | |||||||
測定項目 | 電圧・電流実効値/位相角、THD | |||||||
推奨校正周期 | 1 年 |
*1 周囲温度 23°C±5°C において。 *2 定格最大電流の 10 % から 100 %、正弦波において。 *3 正弦波の波高値。 *4 測定値が0 ~ 100 W 未満のときは、分解能は0.1 W になります。 *5 力率 1 において。 *6 測定値が0 ~ 100 VA 未満のときは、分解能は0.1 VA になります。
一般
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
絶縁抵抗 | 入力ー筐体、 出力ー筐体、 入力ー出力間 | 500 Vdc、10 MΩ 以上 | ||||||||
耐電圧 | 入力ー筐体、 出力ー筐体、 入力ー出力間 | 1500 Vac/2150 Vdc、1 分間 | ||||||||
電磁適合性(EMC)*1 *2 | 以下の指令および規格の要求事項に適合EMC 指令 2014/30/EU EN 61326-1 (Class A *3 )、EN 55011 (Class A*3、Group 1 *4 )、EN 61000-3-2*5、EN 61000-3-3*5 適用条件:本製品に接続するケーブルおよび電線は、すべて 3 m 未満を使用。 | 以下の指令および規格の要求事項に適合EMC 指令 2014/30/EU EN 61326-1 (Class A *3 )、EN 55011 (Class A*3、Group 1 *4 ) 適用条件:本製品に接続するケーブルおよび電線は、すべて 3 m 未満を使用。 | ||||||||
安全性 *1 | 以下の指令および規格の要求事項に適合/ 低電圧指令 2014/35/EU *2 EN 61010-1 (Class I *6、汚染度 2 *7 ) UL61010-1*8 CAN/CSA-C 22.2 NO.61010-1*8 | |||||||||
環境条件 | 動作環境 | 屋内使用、過電圧カテゴリ II | ||||||||
動作温度範囲 | 0 ℃~ +50 ℃ | |||||||||
保存温度範囲 | -10 ℃ ~ +60 ℃ | |||||||||
動作湿度範囲 | 20 %rh ~ 80 %rh( 結露なきこと ) | |||||||||
保存湿度範囲 | 90 %rh 以下 ( 結露なきこと ) | |||||||||
高度 | 2000 m まで | |||||||||
質量 | 回生機能なし | 約18 kg | 約21 kg | 約25 kg | 約43 kg | 約66 kg | 約120 kg | 約130 kg | 約160 kg | 約180 kg |
約21 kg*8 | 約24 kg*8 | 約28 kg*8 | – | – | – | – | – | – | ||
回生機能付200V | – | – | – | 約43 kg | 約67 kg | 約120 kg | 約130 kg | 約160 kg | 約180 kg | |
回生機能付400V | – | – | – | 約46 kg | 約70 kg | 約120 kg | 約140 kg | 約170 kg | 約180 kg | |
入力端子 | M6 | M5 | 三相3線入力モデル:M8 三相4線入力モデル:M5 | |||||||
出力端子 | M6 | M5 | M6 | M8 | ||||||
付属品 | 結束バンド(4 本)、 外部コントロール(DIGITAL I/O)用コネクタ(1 個)、 重量物警告シール(1 枚)、 セットアップガイド(はじめにお読みください)(1 冊)、クイックリファレンス(1 枚)、 CD-ROM(1 枚)、 安全のために(1 冊) |
*1 特注品、改造品には適用されません。 *2 パネルに CE マーキング/ UKCAマーキングの表示のあるモデルに対してのみ。 *3 本製品は Class A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。 そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。 *4 本製品は Group 1 機器です。本製品は、材料処理または検査/分析のために、電磁放射、誘導および/または静電結合の形で意図的に無線周波エネルギーを発生/使用しません。 *5 PCR6000WEA2R(三相3線200V入力モデル)は適用されません。 *6 本製品は Class I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。 *7 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)が付着した状態です。 汚染度 2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。 *8 パネルにcTUVusマーキングの表示のあるモデルに対してのみ。
出力インピーダンス設定
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
Lレンジ | 単相 | 0 Ω〜 2000 mΩ | 0 Ω〜 1000 mΩ | 0 Ω〜 667 mΩ | 0 Ω〜 333 mΩ | 0 Ω〜 167 mΩ | 0 Ω〜 111 mΩ | 0 Ω〜 83 mΩ | 0 Ω〜 67 mΩ | 0 Ω〜 56 mΩ |
単相3線 三相 | ー | ー | 0 Ω〜 2000 mΩ | 0 Ω〜 1000 mΩ | 0 Ω〜 500 mΩ | 0 Ω〜 333 mΩ | 0 Ω〜 250 mΩ | 0 Ω〜 200 mΩ | 0 Ω〜 167 mΩ | |
Hレンジ | 単相 | 0 Ω 〜 8000 mΩ | 0 Ω 〜 4000 mΩ | 0 Ω 〜 2667 mΩ | 0 Ω 〜 1333 mΩ | 0 Ω 〜 667 mΩ | 0 Ω 〜 444 mΩ | 0 Ω 〜 333 mΩ | 0 Ω 〜 267 mΩ | 0 Ω 〜 222 mΩ |
単相3線 三相 | ー | ー | 0 Ω 〜 8000 mΩ | 0 Ω 〜 4000 mΩ | 0 Ω 〜 2000 mΩ | 0 Ω 〜 1333 mΩ | 0 Ω 〜 1000 mΩ | 0 Ω 〜 800 mΩ | 0 Ω 〜 667 mΩ |
出力インピーダンス-リアクタンス成分(レスポンスFAST)
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
Lレンジ | 単相 | 40 μH 〜 2000 μH | 20 μH 〜 1000 μH | 13 μH 〜 667 μH | 7 μH 〜 333 μH | 3 μH 〜 167 μH | 2 μH 〜 111 μH | 2 μH 〜 83 μH | 1 μH 〜 67 μH | 1 μH 〜 56 μH |
単相3線 三相 | ー | ー | 40 μH 〜 2000 μH | 20 μH 〜 1000 μH | 10 μH 〜 500 μH | 7 μH 〜 333 μH | 5 μH 〜 250 μH | 4 μH 〜 200 μH | 3 μH 〜 167 μH | |
Hレンジ | 単相 | 160 μH 〜 8000 μH | 80 μH 〜 4000 μH | 53 μH 〜 2667 μH | 27 μH 〜 1333 μH | 13 μH 〜 667 μH | 9 μH 〜 444 μH | 7 μH 〜 333 μH | 5 μH 〜 267 μH | 4 μH 〜 222 μH |
単相3線 三相 | ー | ー | 160 μH 〜 8000 μH | 80 μH 〜 4000 μH | 40 μH 〜 2000 μH | 27 μH 〜 1333 μH | 20 μH 〜 1000 μH | 16 μH 〜 800 μH | 13 μH 〜 667 μH |
出力インピーダンス-リアクタンス成分(レスポンスMED)
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
Lレンジ | 単相 | 80 μH 〜 2000 μH | 40 μH 〜 1000 μH | 27 μH 〜 667 μH | 13 μH 〜 333 μH | 7 μH 〜 167 μH | 4 μH 〜 111 μH | 3 μH 〜 83 μH | 3 μH 〜 67 μH | 2 μH 〜 56 μH |
単相3線 三相 | ー | ー | 80 μH 〜 2000 μH | 40 μH 〜 1000 μH | 20 μH 〜 500 μH | 13 μH 〜 333 μH | 10 μH 〜 250 μH | 8 μH 〜 200 μH | 7 μH 〜 167 μH | |
Hレンジ | 単相 | 320 μH 〜 8000 μH | 160 μH 〜 4000 μH | 107 μH 〜 2667 μH | 53 μH 〜 1333 μH | 27 μH 〜 667 μH | 18 μH 〜 444 μH | 13 μH 〜 333 μH | 11 μH 〜 267 μH | 9 μH 〜 222 μH |
単相3線 三相 | ー | ー | 320 μH 〜 8000 μH | 160 μH 〜 4000 μH | 80 μH 〜 2000 μH | 53 μH 〜 1333 μH | 40 μH 〜 1000 μH | 32 μH 〜 800 μH | 27 μH 〜 667 μH |
出力インピーダンス-リアクタンス成分(レスポンスSLOW)
形名 | 単相出力モデル | 単相/三相切替モデル | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
Lレンジ | 単相 | 240 μH 〜 2000 μH | 120 μH 〜 1000 μH | 80 μH 〜 667 μH | 40 μH 〜 333 μH | 20 μH 〜 167 μH | 13 μH 〜 111 μH | 10 μH 〜 83 μH | 8 μH 〜 67 μH | 7 μH 〜 56 μH |
単相3線 三相 | ー | ー | 240 μH 〜 2000 μH | 120 μH 〜 1000 μH | 60 μH 〜 500 μH | 40 μH 〜 333 μH | 30 μH 〜 250 μH | 24 μH 〜 200 μH | 20 μH 〜 167 μH | |
Hレンジ | 単相 | 960 μH 〜 8000 μH | 480 μH 〜 4000 μH | 320 μH 〜 2667 μH | 160 μH 〜 1333 μH | 80μH 〜 667 μH | 53 μH 〜 444 μH | 40 μH 〜 333 μH | 32 μH 〜 267 μH | 27 μH 〜 222 μH |
単相3線 三相 | ー | ー | 960 μH 〜 8000 μH | 480 μH 〜 4000 μH | 240 μH 〜 2000 μH | 160 μH 〜 1333 μH | 120 μH 〜 1000 μH | 96 μH 〜 800 μH | 80 μH 〜 667 μH |
リミット値と保護機能(共通)
設定範囲 | 設定分解能 | |||
---|---|---|---|---|
電圧保護 | 交流電圧アッパーリミット 交流電圧ロワーリミット | 0.0 V〜322.0 V | 0.1 V | |
直流電圧アッパーリミット 直流電圧ロワーリミット | -455 V〜455 V | 0.1 V | ||
出力過電圧保護(OVP) | 実効値 | 14.0 V〜500.5 V | 0.1 V | |
+ピーク値 −ピーク値 | 14.0 V〜500.5 V -500.5 V〜-14.0 V | 0.1 V | ||
電力モジュール過電圧保護 | 固定 | ー | ||
出力低電圧保護(UVP) | 0.0 V〜500.5 V | 0.1 V | ||
周波数保護 | 周波数アッパーリミット 周波数ロワーリミット | 1 Hz〜5000 Hz 500 Hz 制限 モデルは 1 Hz〜500 Hz (三相出力時) | 0.01 Hz(1.00 Hz〜100.0 Hz)、 0.1 Hz(100.0 Hz〜1000 Hz)、 1 Hz(1000 Hz〜5000 Hz) | |
電流保護 | 電流リミット*1 | 最大出力電流 ×0.1 〜最大出力電流 ×1.1 | 0.01 A(0.35 A〜100.0 A)、 0.1 A(100.0 A〜1000 A) | |
+ピーク電流リミット −ピーク電流リミット*2 | 最大出力電流 ×0.1 〜最大出力電流 ×4.2 | |||
過熱保護 | 電力モジュール過熱保護 | 固定 | ー | |
ファン異常 | 固定 | ー | ||
過負荷保護 | 定格電流または電流リミット | 電流リミットの分解能 | ||
単独運転検出 | 固定 | ー | ||
センシング異常検出 | 出力端子電圧に対して ±(10 % +10 V) | ー |
*1 実際に供給できる電流値は、定格電流の 1.1 倍または電流リミット設定値のどちらか小さい値です。 *2 実際に供給できる電流値は、最大ピーク電流またはピーク電流リミット設定値のどちらか小さい値です。
通信インターフェース(共通)
USB | USB2.0 仕様に準拠、通信速度 480 Mbps (High Speed)、ソケット B タイプ、Self-powered USBTMC-USB488 デバイスクラス仕様に準拠 |
---|---|
LAN | IEEE802.3、100Base-TX Ethernet LXI 1.5 Core 2016 (Extended Functions: VXI-11,HiSLIP, IPv6)、通信速度 100 Mbps(オートネゴシエイション、Full Speed) AUTO MDIX 機能 IPv4、RJ-45 コネクタ、カテゴリ 5、ストレートケーブルを使用SCPI Specification 1999.0 仕様に準拠 |
RS232C | EIA232D 仕様に準拠、無手順全二重、D-SUB9 ピンコネクタ(オス)、ケーブルはクロスケーブル(ヌルモデルケーブル)を使用 9600bps/19200bps/38400bps/57600bps/115200bps |
GPIB(オプション) | IEEE Std 488.1-1987 仕様に準拠SH1、AH1、T8、L4、SR0、RL0、PP0、DC0、DT0、C0、E1 24 ピンコネクタ(レセプタクル) |
オプション
入力電源コード
PCR1000WEA/2000WEA(単相2線入力)用
PCR3000WEA2(単相2線入力)用
PCR6000WEA2/12000WEA2(三相4線400V入力)用
PCR18000WEA2(三相4線400V入力)用
PCR24000WEA2(三相4線400V入力)用
PCR30000WEA2/36000WEA2(三相4線400V入力)用
6kVA 単相/三相出力トランス
航空機用電子機器の高電圧試験を実施するためのユニットです。昇圧トランスを内蔵し、DO-160のアブノーマル試験360Vに対応が可能です。
外部コントロール用コネクタ
DIGITAL I/O用
ANALOG I/O用
並列運転ケーブル
長さ:1m
電源連動ケーブル
長さ:1m
GPIBインターフェースボード
ベースホールドアングル
ラックマウントブラケット
PCR1000WEA/2000WEA/3000WEA2用
PCR6000WEA2(R)用
PCR12000WEA2(R)用
出力端子ボックス
●「6kVA~18kVA用」と「24kVA~36kVA」用の2種類をラインアップ
● 本体のスイッチで「単相専用端子」と「単相3線/三相用端子」を切替可能
出力端子ボックス(18kVA)
出力端子ボックス(36kVA)
