パルスユニット 5a / 5b
KES7750
価格お問い合わせ
- パルスユニット 5a/5b
- ISO7637-2.2004、ISO7637-2.2011、ISO7637-3.2007、ISO16750-2.2010完全適合
- Pulse5b用ロードダンプサプレッサーを用意
- ユニット方式でコンパクトな筐体を実現
- 出力端子はISO7637-2規格で規定されている高さ50mmに設定
- CDNは60V/50Aと60V/100Aの2種類をご用意
- 専用ソフトウェア（日本語対応）にて、条件の設定、試験器の制御が可能
- JASO D001-94 パルスユニットを用意
製品概要

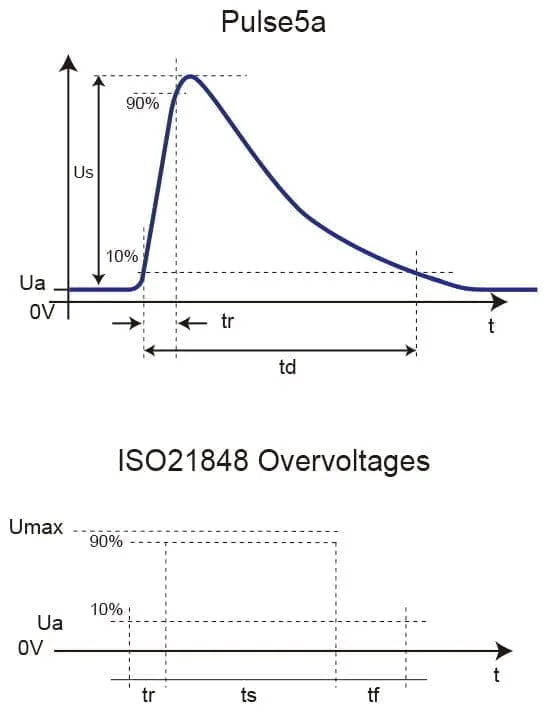

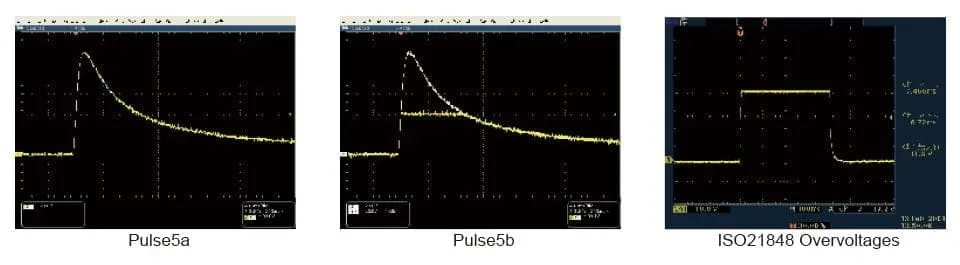

KES7750はISO規格やSAE規格で要求されているテストパルス5aやテストパルス5bを発生するパルスユニットです。動作中のオルタネータからバッテリが遮断された時に発生する過渡電圧をシミュレートします。過渡電圧の抑制器を持つオルタネータはテストパルス5b、持たないものはテストパルス5aで試験を行います。さらにISO21848規格で要求されているOvervoltagesテストパルス(DC-10615採用)も発生することが出来ます。
仕様
製品仕様
別ウインドウで開く
| 形名 | KES 7750 | KES 7751 |
|---|---|---|
| パルスユニット5a/5b | 外部接続タイプ | |
| ピーク電圧(Us) | +40.0V〜+200.0V(0.1Vステップ)、 +40.0V〜+150.0V(出力インピーダンス(Ri)=0.5Ωの場合) | |
| 出力インピーダンス（Ri） | 0.5Ω、1Ω、2Ω、4Ω、6Ω、8Ω | |
| 立上り時間（tr） | 10m(s+0ms、ー5ms) | |
| パルス幅（td） | 40ms、50ms、100ms、150ms、200ms、250ms、300ms、350ms、 400ms、450ms、500ms、550ms、600ms、650ms、700msより選択 | |
| 繰り返し間隔（t1）（周波数） | 30.0s〜99.0s(0.1sステップ)※Ua+Us≧100V:60.0s~99.0s(0.1sステップ) | |
| CDN容量 | DC60Vmax 50Amax | DC60Vmax 100Amax |
| 駆動電源 | メインフレームより供給 | |
| 消費電力 | – | |
| 外形寸法 | 440W×280H×595Dmm | 440W×280H×610Dmm |
| 質量 | 約32kg | 約35kg |
ISO21848 Overvoltages(DC-10615 Load Dump)モード
| ピーク電圧(Umax) | +40.0V〜+120.0V(0.1Vステップ) |
|---|---|
| 出力インピーダンス(Ri) | 0.5Ω、1Ω、2Ω、4Ω、6Ω、8Ω |
| 立上り時間(tr) | 10ms |
| 抑制時間(ts) | 400ms |
| 立下り時間(tr) | 20ms |
