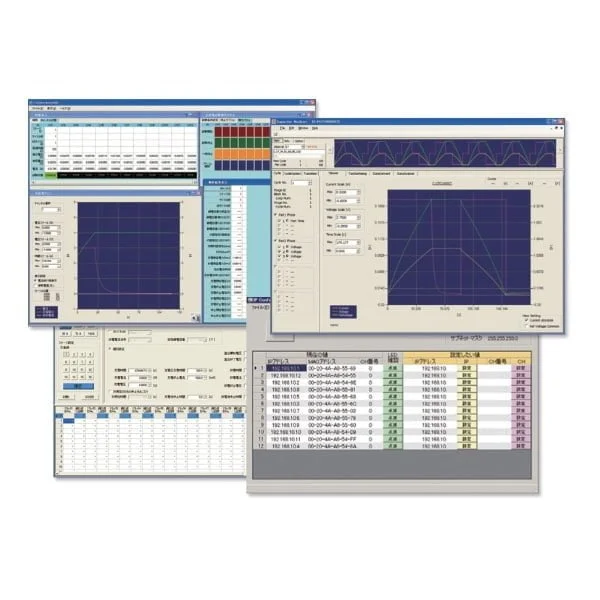

SD008-PFX2400

SD008-PFX2400

200,000 (税込:220,000

  • アプリケーションソフト
  • CPChecker2400/CPChecker2400 Plus
  • PFX2400シリーズ専用

製品の購入検討/お見積り依頼 myKIKUSUIに保存

myKIKUSUIとは?

商品コード: SD008-PFX2400
  • 製品詳細
  • ダウンロード

製品詳細

試験条件の設定から実行、試験結果の解析まで一括管理。

SD008-PFX2400 のパッケージには、2つのアプリケーションソフトウェアが含まれます。

CPChecker2400

CPChecker2400(Capacitor Performance Checker for PFX2400)は、キャパシタのサイクル試験、電圧保持試験、および充放電効率試験の試験条件を作成し、キャパシタテスタPFX2400シリーズを使って試験を実行するソフトウェアです。操作パネルが各チャンネル独立しているので、チャンネル毎に異なった試験が実行可能です。試験条件の設定では、あらかじめJIS D 1401およびJIS C 5160用の選択肢が用意されています。JISに基づいたキャパシタの試験条件を簡単に設定できます。試験結果はテキストファイル(CSV 形式)に保存されるので、表計算ソフトウェアなどで利用できます。

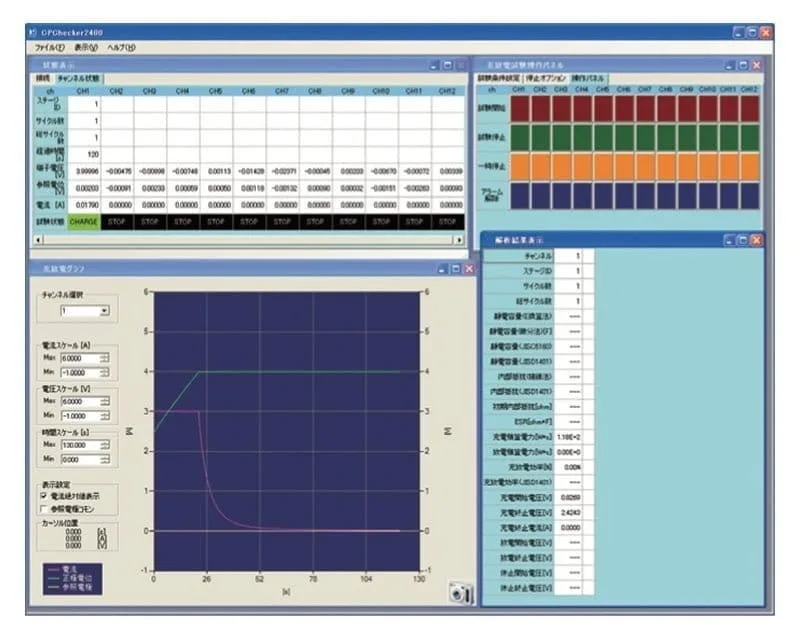

各チャンネル独立

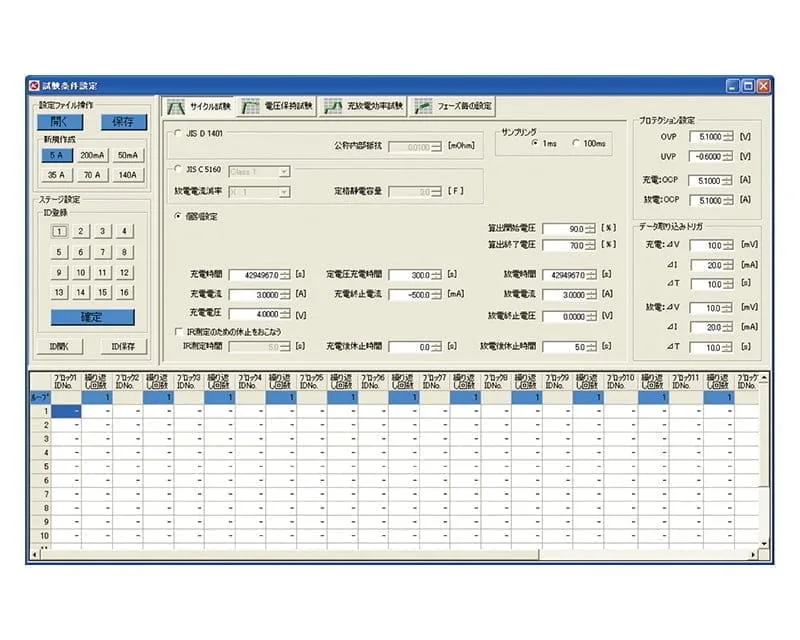

試験条件を設定

特長

  • 多チャンネルを制御可能*1
  • チャンネル番号の設定
  • 試験条件の設定および保存
  • 試験の開始と停止/一時停止/アラーム解除
  • 試験結果の表示
  • 試験結果ファイルの作成/保存(CSV 形式)
  • 測定値のモニタ(充放電電流、端子電圧、および参照電極電位)
  • HOVP/HUVPの設定電圧表示
  • 休止延長機能

*1 データ取得間隔により制御可能なチャンネル数は変化します。例として1サイクルが600sの試験であれば、下記の条件で最大96チャンネルを制御可能です。
⊿ V:充放電電圧の0.5%
⊿ I:充放電電流の0.5%
⊿ T:10s
スクロールなしの1 画面で表示できるチャンネル数は最大12 チャンネルです。

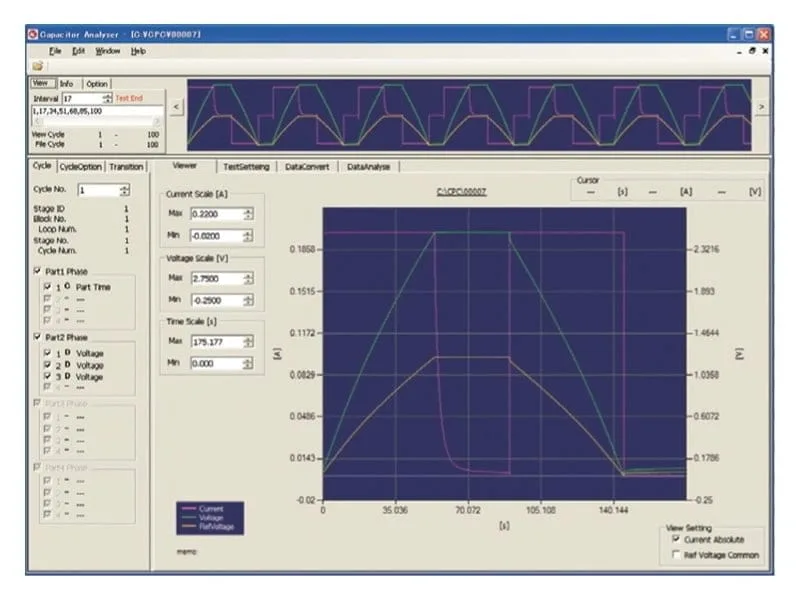

CPChecker2400 Plus

CPChecker2400 Plus

CPChecker2400 PlusはCPChecker2400で作成された試験データをグラフ化して、画面に表示したり印刷したりするソフトウェアです。試験データグラフのほかに試験データの数値や静電容量など試験データから求めた演算値、および試験条件なども表示できるので、さまざまなデータ解析が可能です。

特長

  • 試験サイクルごとのグラフ表示やグラフの重ね合わせ
  • CPChecker2400で取得した試験データの表示
  • 全サイクルの遷移グラフの表示および印刷
  • 算出条件の変更による初期内部抵抗および内部抵抗の再計算

IP Configuration Tool *2

CPChecker2400 Plus

IP Configuration ToolはキャパシタテスタPFX2400シリーズのIPアドレスとチャンネル番号を設定するソフトウェアです。PFX2400シリーズのIPアドレス*3とチャンネル番号を次のように変更可能です。

  • IPアドレス:192.168.0.0〜192.168.255.254
  • チャンネル番号:0〜256

*2 PFX2400シリーズを1台だけ使用する場合はIP Configuration Toolは必要ありません。
*3 IP Configuration Toolを使用しない場合でも、PFX2400シリーズのIPアドレスの範囲に合わせて、CPChecker2400を使用するパソコンのIPアドレスとサブネットマスクを設定する必要があります。

推奨動作環境

CPChecker2400およびCPChecker2400 Plus

  • Microsoft Windows 7、8.1のOSがインストールされているパソコン
  • Microsoft.NET Framework 3.5 SP1(CDに収録)
  • Microsoft Chart Controls for Microsoft .NET Framework 3.5(CDに収録)
  • 2GB以上のメモリ
  • 1280×1024ドット以上の解像度のモニタ
  • 100MB以上のハードディスク空き容量(データ保存の内容により別途空き容量が必要)
  • CD-ROMドライブ
  • マウスまたはその他のポインティングデバイス
  • 10BASE-Tまたは100BASE-TXのLANポート

IP Configuration Tool

  • Microsoft Windows 7、8.1のOSがインストールされているパソコン
  • Microsoft.NET Framework 3.5 SP1(CDに収録)
  • 256MB以上のメモリ
  • 1024×768ドット以上の解像度のモニタ
  • CD-ROMドライブ
  • マウスまたはその他のポインティングデバイス
  • 10BASE-Tまたは100BASE-TXのLANポート

その他

  • LANケーブル(使用するチャンネル数+1(パソコン用)のストレートケーブルが必要)
  • スイッチングハブ(使用するチャンネル数+1(パソコン用)以上のポートが必要)
  • PFX2400シリーズ
  • Adobe Reader 6以上(PDF版オペレーションガイドの表示に必要)

※ スイッチングハブを介さないで1チャンネルのみを使用する場合には、クロスケーブルでパソコンと直接接続できます。
