寸法／質量

	W	H	D
寸法	450 mm (17.72 inch)	530 mm (20.87 inch)	100 mm (3.94 inch)

質量：約10 kg(22.05 lbs)

GPIBRS232CLAN

アビオニクス商品 VIAVI PRODUCTS

トランスポンダ・インタロゲータ・TACANベンチテストセット

IFF-45TS

価格お問い合わせ

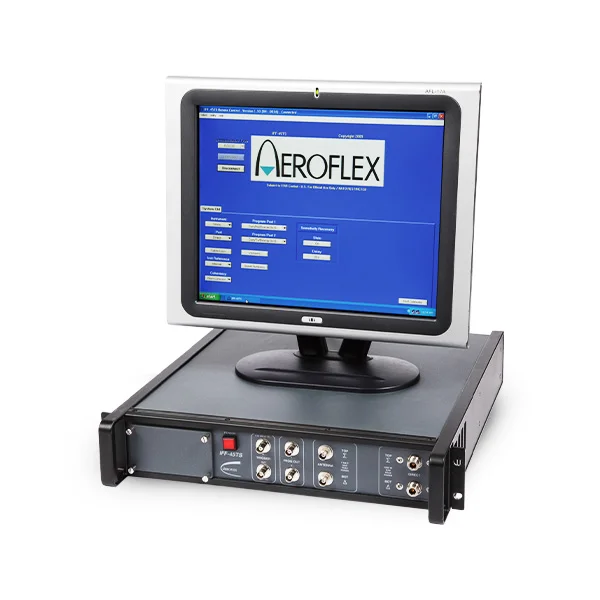

IFF-45TSはAIMS Mark XIIAに準拠したトランスポンダ・インタロゲータ用の多用途のRF信号発生器で、AIMS 03-1000BとDO-181D認証テストのためのベンチ及び無線対向試験の測定能力を有します。

AIMS認証済み（モード5(レベル1、2）を含むすべてのモード）
DoD AIMS 04-900A オプションA(KIV-78)とオプションB(KIV-77)暗号器に対応
ダイレクト試験用のRF I/Oと無線対向試験用のアンテナコネクタを装備
モード5非対応のIFF-45TS-Aと、モード5対応可能なIFF-45TSの2機種

VIAVI SOLUTION

※米国輸出規制（ITAR）該当品

myKIKUSUIにログイン myKIKUSUIとは？

お問い合わせ

ログインして見積書発行

商品コード: IFF-45TS

製品カタログ

仕様

一般仕様

動作モード

別ウインドウで開く

トランスポンダテスト	1、2、3/A、C、S、4、5
インタロゲータテスト	1、2、3/A、C、S、4、5
DME/TACAN	G/A、INV G/A、BG/A、BA/A、A/A、INV A/A

信号発生器

別ウインドウで開く

周波数

範囲／分解能	955 〜 1223 MHz / 10 kHz

出力振幅

ダイレクトポート

範囲/分解能	0.0 dBm〜-110.0 dBm / 0.1dB
確度（P:出力振幅）		25 ℃ ±5 ℃	使用温度内
	0.0 dBm〜-80.0 dBm	±0.5 dB	±1.0 dB
	-80.0 dBm〜-100 dBm	±(0.5 dB+0.05 dB×-(P+80))	±(1.0 dB+0.10 dB×-(P+80))
	<-100 dBm	±(1.5 dB+0.35 dB×-(P+100))	±(3.0 dB+0.70 dB×-(P+100))

アンテナポート

範囲/分解能	+30.0 dBm〜-60.0 dBm / 0.1dB
確度（P:出力振幅）		25 ℃ ±5 ℃	使用温度内
	≧-30.0 dBm	±1.0 dB	±2.0 dB
	＜-30.0 dBm	±(1.0dB+0.033dB×-(P+30))	±(2.0 dB+0.066 dB×-(P+30))

パルスフォーマット

トランスポンダ/インタロゲータ		1、2、3/A、 C、Ｓ
機密モード		4、5
準拠規格	3/A、 C、Ｓ	RTCA/DO-181C
準拠規格	1、2、4、5	DOD AIMS 03-1000A
DME/TACAN		G/A、A/A、INVERSE G/A、INVERSE A/A、ビーコンG/A、ビーコンA/A

パルスポジション偏差

トランスポンダ		±1 μs
トランスポンダ	確度	±10 ns
インタロゲータ	モード5なし	±1 μs
	モード5	±0.25 μs
	確度	±10 ns
TACAN		±12.0 μs
TACAN	確度	±50 ns

パルス幅偏差

トランスポンダ/インタロゲータ		±0.5 μs *1
トランスポンダ/インタロゲータ	確度	±10 ns
TACAN		±5.5 μs
TACAN	確度	±50 ns
パルス振幅	トランスポンダ/インタロゲータ	+5〜-15 dB
パルス振幅	TACAN	±5〜-15 dB

干渉パルス特性（1または2パルス）

位置		第一パルスはレファレンスパルスに相対する
オフセット範囲	トランスポンダ	-44 μs〜400 μs
オフセット範囲	インタロゲータ	-1 μs〜400 μs
確度		±10 ns

干渉パルス間隔

範囲		0〜第一パルス範囲の終端
範囲	最大第2パルス位置	400 μs-第一パルス位置
確度		±10 ns

距離遅延

範囲	DME/TACAN		-1〜400.00 nmi
範囲	DME/TACAN	分解能	0.01 nmi
インタロゲータ			0〜400.00 nmi
確度			±（0.02 nmi + シュミレート範囲の0.00003 %）

ダイバーシティ

タイミング（どちらかのチャンネル）	0 ～ ±1 μs
確度	±10 ns
振幅変動	指定確度のための、出力間の±20 dB

エコー

DME/TACAN	30 nmi、固定
振幅変動	+5～-15 dB P1に相対
確度	±0.25 dB

チャンネル信号割り当て

トランスポンダテスト	トップ/ボトム
インタロゲータテスト	SUM / DIFF
TACAN	トップ/ボトム

インタロゲータ送信

独立/ 固有インタロゲーション		1〜12
固定モード	SIFモード	1〜10000 PRF
	モード5	1〜1200 PRF
	モードS	1〜2500 PRF
	モード4	1〜3500 PRF
ダブル/スーパーモード	インタロゲーション間隔（スレーブ遅延）	0〜400 μs
	対送信レート	1〜400 PRF
	スーパーモードインタロゲーション	2インタロゲーション
バーストモード	バースト/トリガ	1〜1000 又は無限大
	インタロゲーション/バースト	1〜2500
	インタロゲーションレート（バースト内）	1〜2500 PRF
	バーストシーケンス間隔	0.1〜20 s
インターレースモード	インターレース比率	1:1〜1:63
インターレースモード	グループレート	1〜400 PRF

応答信号送信器

独立/固有応答		1〜12
独立/固有応答	データと範囲	個別に設定
選択可能モード		1、2、3/A、C、S、4、5
選択可能効率		1〜100%

残留スペクトル純度レベル

高調波	ダイレクト	< 50 dBc
高調波	アンテナ	< 40 dBc
スプリアス（>変調帯域幅)		< 60 dBc、350〜1800 MHz
位相ノイズ		< 80 dBc/Hz@100 kHz

*1 最小パルス幅は、0.2 μsです。

信号受信器測定

別ウインドウで開く

周波数範囲

周波数範囲	1020〜1155 MHz
トランスポンダテスト	1090 MHz ±5 MHz
インタロゲータテスト	1030 MHz ±5 MHz
DME/TACAN	設定CH ±5 MHz

入力振幅

パルス電力測定	ダイレクト		＋30〜+66 dBm
パルス電力測定	アンテナ		-40〜+30 dBm
分解能			0.01 dB
確度		25 ±5 ℃	-10〜55 ℃
	ダイレクト	±0.5 dB	±1 dB
	アンテナ	±1 dB	±2 dB

パルス間隔

トランスポンダ/インタロゲータ	モード5以外	±0.3 μs
	モード5	±0.0625 μs
	確度	±10 ns
TACAN		±0.5 μs
TACAN	確度	±50 ns

パルス幅

トランスポンダ/インタロゲータ		±0.150 μs
トランスポンダ/インタロゲータ	確度	±10 ns
TACAN		±0.5 μs
TACAN	確度	±50 ns

応答遅延

確度	±20 ns

応答遅延ジッタ

確度	±20 ns

周波数

確度	±50 kHz

%応答

範囲	0-100 %　各インタロゲーションタイプについて
分解能	0.0125 %（サンプルサイズ8000において）
サンプルサイズ	1-8000 インタロゲーション

インターフェイス信号

別ウインドウで開く

アナログ信号ポート(プログラム可能出力)		2
	プログラム可能ソース	多種
	レベル	±1V（50 Ω入力）
トリガー出力（前面パネル）	プログラム可能ソース	TXタイミングリファレンス、RX検出
トリガー出力（前面パネル）	レベル	3.3Ｖ（ロジック）
トリガー入力（前面パネル）	機能	インタローゲーショントリガ、応答トリガ
トリガー入力（前面パネル）	レベル	3.3 V、5V（ロジック）
プログラム出力（背面パネル）	種類	15
プログラム出力（背面パネル）	レベル	3.3 V
プログラム入力（背面パネル）	種類	15
プログラム入力（背面パネル）	レベル	3.3 V、5 V
抑制出力	振幅（2 kΩ入力）	12 V〜80 V
抑制出力	可変パルス幅	0.25〜300 μs
抑制入力	振幅	24 V 公称値
	インピーダンス	2 kΩ
	動作	入力信号への抑制

特定用途

別ウインドウで開く

TACAN/DME

パルス幅	範囲（50%〜50%)		3.5〜9.0 μs
パルス幅	確度		±0.1 μs
アイデント	可変		10〜60 s
アイデント	英数文字		1〜8（A〜Z)
ベアリング	範囲		0〜359.9°
	範囲	分解能	0.01°
	確度		±0.05°
	レート		0〜39°sec
	レート	分解能	1°
速度	範囲		0〜9999 Kts
	範囲	分解能	1 Kt
	確度		±0.001%
スキッタ	範囲		10〜8000 Hz
	確度		10 Hz又は2%いずれか大きい方
	区分		ARINC568@2700 Hzに準拠
メインリファレンスバースト	調整可能バースト(全モード）		+1、+2、-1、-2
	選択可能		ON/OFF
	Xチャンネル		12パルスペア
	Yチャンネル		13単一パルス
	A/A(全チャンネル）		10単一パルス
	確度		±100ns
補助リファレンスバースト	調整可能バースト(全モード）		+1、+2、-1、-2
	Xチャンネル		6パルスペア
	Yチャンネル		13単一パルス
	確度		±100ns
TACAN変調	範囲		0〜39% （15 Hz、135 Hz別々に調整可能)
	範囲	分解能	1 Hz
	確度		±1 %
	歪み		< 5 %(各トーンにおいて）
	A/Aインタロゲーションレート		0〜3999 Hz
	A/Aインタロゲーションレート	分解能	1 Hz
	応答効率		0〜100 %
	応答効率	分解能	1%

一般

別ウインドウで開く

周波数/時間標準		2.5 ppm
外部リファレンス入力		10 dBm 公称値
温度範囲		-10〜55℃
ウォームアップ		45分
寸法		約45 cm(W)×約10 cm(H)×約53 cm(D)
質量		約10 kg
VSWR	ダイレクト	＝1.2:1 周波数範囲において
VSWR	アンテナ	＝2.5:1 周波数範囲において
インターフェイス		GPIB、RS232C、ｲｰｻ-ﾈｯﾄ
対応暗号器		KIV-77: AIMS Type B、モード4/5
		KIV-78: AIMS Type A、モード4/5
		KIV-6 : モード4
		KIV-1 (A/C) / KIR-1 (A/C) ケーブル (外部電源ケーブル）
内蔵暗号器機能
		モード4内部クリプトシミュレータ（標準装備）
		Word A/B、C1-C16
		モード5内部クリプトシミュレータ（オプション１及び3に標準装備）
		米海軍モード5プログラムオフィスの定義による

型式及びオプション

別ウインドウで開く

型式	IFF-45TS	モード5測定能力あり
型式	IFF-45TS-A	モード5測定能力なし
オプション	45TSOPT1	IFF モード5トランスポンダ
	45TSOPT2	モード1、2、3/A、C、S、 4 インタロゲータ
	45TSOPT3	IFF モード5 インタロゲータ（45TSOPT2が必要）
	45TSOPT4	DME/TACAN
	45TSOPT5	ADS-B OUT
	45TSOPT10	ADS-B OUT Integrity試験アプリケーション

標準付属品

IFF-45TS		IFF-45TS-A
62302	電源コード（IFF-45TS/IFF-45TS-A共通）
30050	通信ケーブル(IFF-45TS/IFF-45TS-A共通）
92053	制御ソフト（Windowsベース）	67460	制御ソフト（Windowsベース）
6138	ゲッティングスタートマニュアル（英文）	6141	ゲッティングスタートマニュアル（英文）
92054	取扱説明書（英文・CD）	6139	取扱説明書（英文・CD）
Z1-006-440	取扱説明書（和文）	Z1-006-260	取扱説明書（和文）

別売りアクセサリ

45TSOPT6	KIV 77アダプタ
45TSOPT8	KIT/KIR-1A/Cアダプタ
45TSOPT9	KIV 78 / KIV 6 アダプタ
63975ーAC45TS-CNTR	タッチスクリーンモニター/コントローラ
138553	Kit,Laptop with IFF45TS Mode 4 GUI
138552	Kit,Laptop with IFF45TS Mode 5 GUI
138512	Transit Case,IFF45TS
93023	IFF45TS メンテナンスマニュアル
89345	IFF45TS-A メンテナンスマニュアル
112349ーUC-584 Kit Dual	UC-584 カプラーキット,デュアルアンテナ
112350ーUC-584 Kit	UC-584 カプラーキット,シングルアンテナ
91771	アンテナ
AC0826	三脚
AC0829	同軸ケーブル TNC (m)/TNC (m) 25 ft(約7.5 m)
AC0830	同軸ケーブル TNC (m)/TNC(m) 50 ft(約15 m)
99-80-0641	制御器 (USB to RS-232C変換アダプタ等含む)

変換アダプタ

83-31-0040	変換アダプタ TNC (f)/N (m)
83-31-0060	変換アダプタ TNC (f)/BNC (m)
83-31-0050	変換アダプタ TNC (f)/BNC (f)
83-31-0070	変換アダプタ TNC (f)/TNC (f)
0W-02-1758	変換アダプタ TNC (f)/C (m)
83-31-0250	変換アダプタ N (f)/N (f)
83-31-0120	変換アダプタ N (f)/BNC (m)
83-31-0220	変換アダプタ N (f)/BNC (f)
83-31-0110	変換アダプタ N (f)/TNC (m)
83-31-0260	変換アダプタ N (f)/TNC (f)
83-31-0100	変換アダプタ N (f)/C (m)
83-31-0310	変換アダプタ N (f)/C (f)
83-31-0210	変換アダプタ N (f)/HN (m)
83-31-0200	変換アダプタ N (f)/HN (f)
0W-10-1043	変換アダプタ N (f)/N (f)
0W-10-1047	変換アダプタ N (f)/BNC (m)
0W-10-1048	変換アダプタ N (f)/BNC (f)
0W-10-1045	変換アダプタ N (f)/TNC (m)
0W-10-1046	変換アダプタ N (f)/TNC (f)
0W-02-1983	変換アダプタ N (f)/C (m)
0W-10-1044	変換アダプタ N (m)/TNC (f)

ケーブル

91-94-2171	同軸ケーブル N (m)/N (m) 1.0m(-0mm) (低ロス)
91-94-2181	同軸ケーブル N (m)/N (m) 1.5m(-0mm) (低ロス)
91-94-2191	同軸ケーブル N (m)/N (m) 2.0m(-0mm) (低ロス)
91-94-2201	同軸ケーブル N (m)/N (m) 3.0m(-0mm) (低ロス)
91-94-2211	同軸ケーブル N (m)/N (m) 5.0m(-0mm) (低ロス)
91-94-2401	同軸ケーブル TNC (m)/TNC (m) 1.0m(-0mm) (低ロス)
91-94-2411	同軸ケーブル TNC (m)/TNC (m) 1.5m(-0mm) (低ロス)
91-94-2421	同軸ケーブル TNC (m)/TNC (m) 2.0m(-0mm) (低ロス)
91-94-2431	同軸ケーブル TNC (m)/TNC (m) 3.0m(-0mm) (低ロス)
91-94-2441	同軸ケーブル TNC (m)/TNC (m) 5.0m(-0mm) (低ロス)
91-80-4600	同軸ケーブル N (m)/N (m) 1.0m(-0mm) (SPE)
91-80-4601	同軸ケーブル N (m)/N (m) 1.5m(-0mm) (SPE)
91-80-4602	同軸ケーブル N (m)/N (m) 2.0m(-0mm) (SPE)
91-80-4603	同軸ケーブル N (m)/N (m) 3.0m(-0mm) (SPE)
91-80-4604	同軸ケーブル N (m)/N (m) 5.0m(-0mm) (SPE)
ー	同軸ケーブル BNC (m)/BNC (m) 0.5m(-0mm) (RG58C/U)
91-80-4627	同軸ケーブル N(m)/N(m) 2.0m(-0mm)
91-80-4629	同軸ケーブル N(m)/N(m) 5.0m(-0mm)
91-80-4645	同軸ケーブル BNC (m)/BNC (m) 1.0m(-0mm) (RG58C/U)
91-80-4646	同軸ケーブル BNC (m)/BNC (m) 1.5m(-0mm) (RG58C/U)
91-80-4647	同軸ケーブル BNC (m)/BNC (m) 2.0m(-0mm) (RG58C/U)
91-80-4648	同軸ケーブル BNC (m)/BNC (m) 3.0m(-0mm) (RG58C/U)
91-80-4649	同軸ケーブル BNC (m)/BNC (m) 5.0m(-0mm) (RG58C/U)
0W-10-0512	同軸ケーブル BNC (f)/M6(赤黒) (PAV用) (RG58C/U)

減衰器・方向性結合器

0W-10-0143	方向性結合器 30 dB 10 kWpk 200 W
ー	減衰器 50 W（1kWpk） 20 dB
0W-10-0693	減衰器 25 W 30 dB
0W-10-0694	減衰器 5 W 30 dB
0W-10-0695	減衰器 5 W 20 dB
0W-10-0696	減衰器 5 W 10 dB

直流・交流安定化電源

PAV20-10	直流安定化電源（DC、20 V-10 A）
PAV36-6	直流安定化電源（DC、36 V-6 A）
SD024-PAV(Wavy for PAV)	シーケンス作成・制御ソフトウェア
PWR401L	直流安定化電源（DC、40 V-40 A/400 W）
PWR801L	直流安定化電源（DC、40 V-80 A/800 W）
SD027-PWR-01(Wavy for PWR-01)	シーケンス作成・制御ソフトウェア
PCR500MA	交流安定化電源（400 Hz、500 VA）
PCR1000MA	交流安定化電源（400 Hz、1 kVA）
PCR1000WE	交流安定化電源（360 〜 800 Hz、1 kVA）
PCR3000WE2	交流安定化電源（360 〜 800 Hz、3 kVA）
PCR6000WE2R	交流安定化電源（360 〜 800 Hz、6 kVA）

運搬・収納ケース

0W-02-2223	本体用運搬ケース外装：ペリカンIM2875、TSA付内装：IFF-45TS用
0W-02-2258	本体・付属品用運搬ケース外装：ペリカン1690、TSA付内装：IFF-45TS・制御器・KIVアダプタ2個
0W-02-2227	本体・付属品用運搬ケース外装：ペリカン1630、TSA付内装：IFF-45TS・制御器・KIVアダプタ2個
0W-10-0093	本体・付属品用運搬ケース外装：ペリカン1690、TSA付内装：IFF-45TS・制御器・KIVアダプタ2個、0W-02-3041× 2個
ー	本体・付属品用運搬ケース外装：ペリカン1690、TSA付内装：IFF-45TS・制御器・KIVアダプタ2個、0W-02-3041、0W-10-08XX、PAV用
0W-02-3041	付属品用収納ケース内装：変換アダプタ12個用
0W-10-0880	付属品用収納ケース内装：減衰器25W 2個/5W、変換アダプタの合計数が最大6個
0W-10-0886	付属品用収納ケース内装：方向性結合器2種・減衰器25W 1個/5W 3個・変換アダプタ6個用
ー	付属品用収納ケース内装：方向性結合器1種・減衰器50W 2個/5W 3個
ー	付属品用収納ケース内装：PCR500MA 2台用

※アクセサリは基本的に本体とのセット販売となります。部品単体でのご購入に関しては、弊社営業までお問い合わせください。
