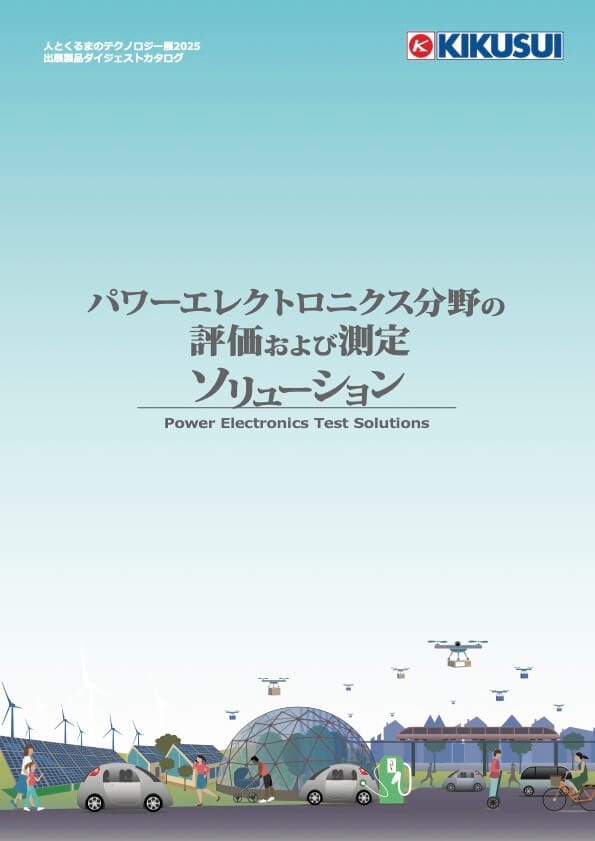

人とくるまのテクノロジー展 2025ダイジェストカタログ

ダイジェストカタログ ダウンロード

＊参考出品の「PCR-WEAシリーズ・回生電子負荷/定電流出力モード追加(CC Load/CC Supply)」については、本カタログの4ページ目に記載しております。

EV Charge / Discharge Test

EV充電／放電多目的コントローラKEVシリーズ

• 世界各国の電気自動車充電規格に対応
• 急速充電時、V2H による放電時、SOC 設定機能によりバッテリを任意の SOC に管理が可能
• 車両生産のタクトタイム削減に貢献する充電チェッカー機能を搭載
• さまざまな車両テスト環境に合わせ、充電容量や充電ケーブル長などのカスタマイズが可能

製品カタログ ダウンロード
製品詳細ページ

Battery Emulation / Battery Test

双方向直流電源PXBシリーズ

• 高電力密度：3Uサイズで20kW
• 力行・回生の双方向に一台で対応
• 定格出力電圧：50V／250V／500V／1000V／1500V
• 入力電圧はAC200V（三相）または400V（三相）から選択
• 周囲温度 50℃で定格電力にて連続運転可能（一部モデルを除く）
• 最大10台（200kW）まで並列運転可能（200kW以上につきましては、特注にて対応させていただきます。）

製品カタログ ダウンロード
製品詳細ページ

Battery Emulation / Battery Test

バッテリーエミュレータシステムBattery Emulator System

• CVモードをベースに電池のエミュレーションが可能
• 自動補完機能により、不足しているI-V特性データを自動生成
• Battery特性は各SOC別のI-Vデータ（3D IV-table）に対応
• 運転開始のSOCまたは容量を定義可能
• 停止条件にSOCの範囲を設定可能

製品カタログ ダウンロード
製品詳細ページ

Motor Test

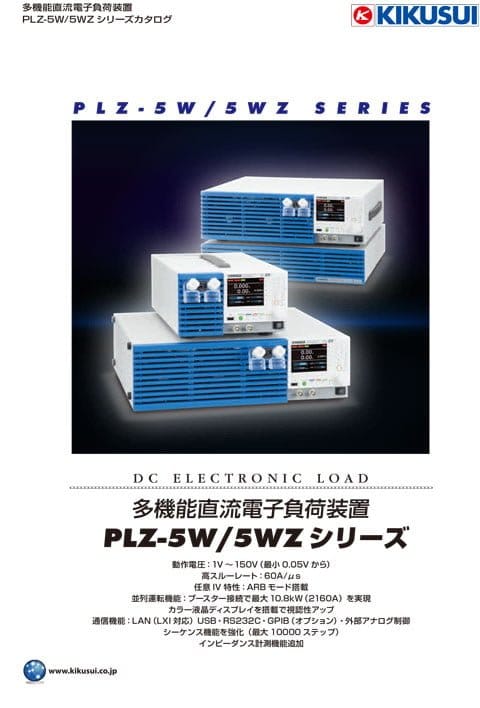

多機能直流電子負荷装置PLZ-5Wシリーズ

• 200W・400W・1200W、3モデル
• 動作電圧：0.25V～150V（最小0.05Vから）
• 最高スルーレート：60A/μs
• 任意IV特性（ARB）モード搭載
• 専用ブースター接続で最大10.8kW（2160A）を実現
• カラー液晶ディスプレイを搭載で視認性アップ

製品カタログ ダウンロード
製品詳細ページ

OBC TestMotor Test

高電圧大容量直流電子負荷装置PLZ-5WH2シリーズ

• 動作電圧：10V～1000V（最小動作電圧1.5Vから）
• 電力容量：1kW／2kW／4kW／12kW／20kWの5モデル
• 並列接続（最大5台）で100kW/2000Aを実現
• 通信インターフェース：LAN（LXI）／USB／RS232C標準装備（GPIB はオプション）
• 同期運転機能

製品カタログ ダウンロード
製品詳細ページ

OBC TestMotor Test

大容量スマート交流・直流安定化電源PCR-WEA/WEA2シリーズ

• 超小型：6Uで6kVA（PCR6000WEA2）
• 超大容量一筐体で36kVAモデルまでラインアップ
• 回生機能（モデル名に［R］が付く三相200V／400V入力モデルのみ。構内回生のみ。）
• 並列運転可能：最大144kVA。異なるモデルでも可
• エコ機能（節電機能）

製品カタログ ダウンロード
製品詳細ページ

菊水電子工業プロダクトカタログ 2025

プロダクトカタログ ダウンロード
