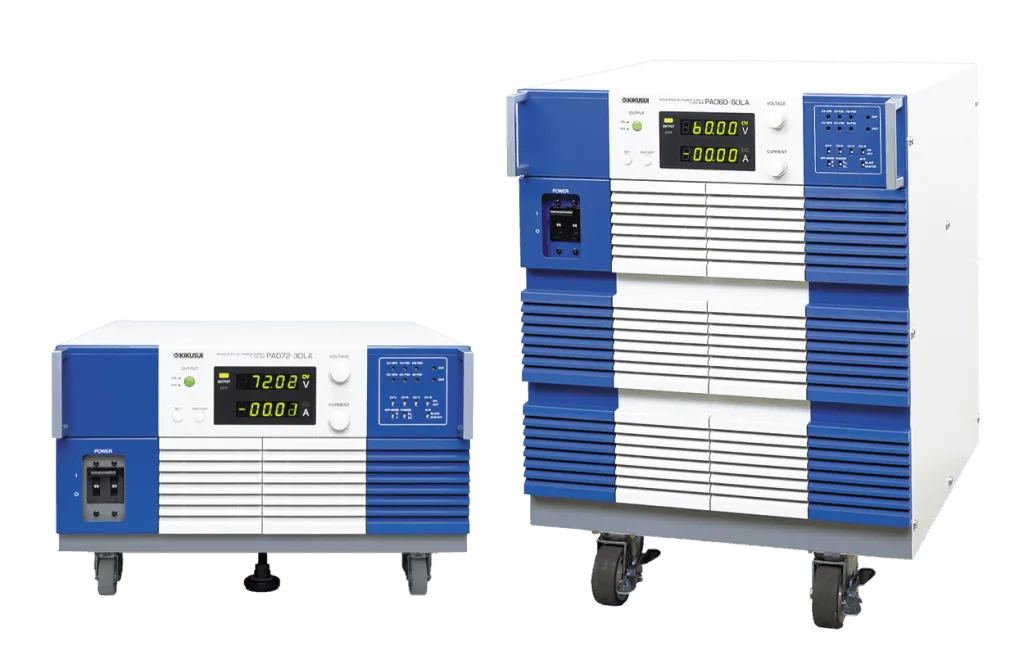

可変直流安定化電源 PAD-LAシリーズ
性能・機能
実績と信頼を継承
PAD-LAシリーズは、当社シリーズレギュレート方式・可変直流安定化電源のロングセラーモデルであるPAD-Lシリーズをリニューアルしたシリーズです。
基本性能に磨きをかけることはもちろん、新デザイン採用にともない使い勝手の向上を図りました。研究開発・品質管理から生産現場まで、あらゆる分野でご利用いただける「ベーシック電源」です。
タイプⅢ
| 製品型名 | CV[V] | CC[A] |
| PAD16-100LA※ | 0〜16 | 0〜100 |
| PAD36-60LA※ | 0〜36 | 0〜60 |
| PAD60-35LA※ | 0〜60 | 0〜35 |
| PAD110-20LA※ | 0〜110 | 0〜20 |
| PAD250-8LA※ | 0〜250 | 0〜8 |
※生産終了/在庫限り
タイプⅣ
| 製品型名 | CV[V] | CC[A] |
| PAD36-100LA※ | 0〜36 | 0〜100 |
| PAD60-60LA※ | 0〜60 | 0〜60 |
| PAD110-32LA※ | 0〜110 | 0〜32 |
| PAD250-15LA※ | 0〜250 | 0〜15 |
※生産終了/在庫限り
Front
- POWER スイッチ
- OVP/OCP スイッチ
- OUTPUT ON/OFF 表示
- 電圧計
- CV 表示
- VOLTAGE つまみ
- 調整用可変抵抗器
- リモートコントロール設定スイッチ
- M/S スイッチ
- CURRENT つまみ
- CC 表示
- 電流計
- POWER スイッチ
- OVP/OCP スイッチ
- OUTPUT ON/OFF 表示
- 電圧計
- CV 表示
- VOLTAGE つまみ
- 調整用可変抵抗器
- リモートコントロール設定スイッチ
- M/S スイッチ
- CURRENT つまみ
- CC 表示
- 電流計
高輝度の大型4 桁表示ディスプレイ
電圧・電流指示計をアナログタイプからデジタルタイプに変更。また出力ON/OFF、CV/CC の各動作表示も付近に配置することで、必要な情報を素早く確認できるようにしました。
OVP / OCP
OVP（過電圧保護）機能に加えて、OCP（過電流保護）機能を標準装備しました。
モード設定スイッチをフロントパネルに集約
出力および表示器の調整、OVP およびOCP 作動点設定するための各可変抵抗器、アナログリモートコントロールの動作モード設定、ワンコントロール並列運転（または直列運転）での主機または従機を設定するスイッチを、フロントパネル右上部に集約し、使い勝手を向上いたしました。
OUTPUT およびSET スイッチ
本機の電源スイッチとは別に「OUTPUT スイッチ」を装備し、出力OFF時にも、現在設定されている電圧値および電流値の設定や確認ができる「SET スイッチ」も設けました。
Rear
- センシング用ショートバー
- センシング端子
- DC OUTPUT 端子（M8 ボルト）
- 排気口
- ケーブルクランパ
- AC INPUT 端子台（M6 ネジ）
- シャシ端子
- 接地用ショートバー
- センシング用ショートバー
- センシング端子
- DC OUTPUT 端子（M8 ボルト）
- 排気口
- ケーブルクランパ
- AC INPUT 端子台（M6 ネジ）
- シャシ端子
- 接地用ショートバー
出力モニタリング
出力電圧および出力電流のモニタ出力端子を標準装備しました。出力電圧モニタ出力は、0～定格出力電圧において0V～約10V、出力電流のモニタ出力は0～定格出力電流において0V～約1Vとなります。
コントロール端子をリアパネルに集約
背面のコントロール端子台を従来のハモニカ端子から、ネジを使用しないワイヤクランプ端子といたしました。
コンピュータコントロール
PAD-LAシリーズはPIA4800シリーズ（PIA4810、4820）、PIA4850を使うことによりコンピュータコントロールをすることができます。詳細はお問い合わせ下さい。
※PIA3200のコントローラを御使用の場合は、ROM交換の改造が必要になります。
※PIA4810、4820、4850は生産中止 / 在庫限りとなります。
PAD-LAシリーズシステム拡張／概念図
コントロール内容
- 出力電圧の設定
- 出力電流の設定
- 出力のON／OFF
ブラケット取り付け例
EIA規格（インチサイズ）
| EIA 規格（インチサイズ） | ||
| 形名 | KRB5-PAD | KRB11-PAD |
| タイプ | Ⅲ | Ⅳ |
| 枚巾 | 5 | 11 |
JIS規格（ミリサイズ）
| JIS 規格（ミリサイズ） | ||
| 形名 | KRB250-PAD | KRB500-PAD |
| タイプ | Ⅲ | Ⅳ |
| 枚巾 | 5 | 10 |
仕様
| 仕様 | 出力 | リップル | 電源変動 | 負荷変動 | 寸法 | 質量 | 入力（AC） | |||||
| 形名 | CV | CC | CV | CC | CV | CC | CV | CC | タイプ | （約） | 電圧 | 電力 |
| V | A | mVrms | mArms | mV | mA | mV | mA | kg | V±10％ | 約kVA | ||
| PAD16-100LA* | 0〜16 | 0〜100 | 0.5 | 100 | 0.005％＋1 | 3 | 0.005％＋2 | 5 | Ⅲ | 65 | 200 | 3.3 |
| PAD36-60LA* | 0〜36 | 0〜60 | 0.5 | 10 | 0.005％＋1 | 3 | 0.005％＋2 | 5 | Ⅲ | 66 | 200 | 3.8 |
| PAD36-100LA* | 0〜36 | 0〜100 | 0.5 | 50 | 0.005％＋1 | 3 | 0.005％＋2 | 5 | Ⅳ | 96 | 200 | 7.1 |
| PAD60-35LA* | 0〜60 | 0〜35 | 0.5 | 8 | 0.005％＋1 | 3 | 0.005％＋2 | 3 | Ⅲ | 64 | 200 | 3.4 |
| PAD60-60LA* | 0〜60 | 0〜60 | 0.5 | 20 | 0.005％＋1 | 3 | 0.005％＋2 | 5 | Ⅳ | 96 | 200 | 6.9 |
| PAD110-20LA* | 0〜110 | 0〜20 | 1 | 4 | 0.005％＋1 | 1 | 0.005％＋2 | 3 | Ⅲ | 63 | 200 | 3.8 |
| PAD110-32LA* | 0〜110 | 0〜32 | 1 | 10 | 0.005％＋1 | 3 | 0.005％＋2 | 5 | Ⅳ | 94 | 200 | 6.7 |
| PAD250-8LA* | 0〜250 | 0〜8 | 5 | 4 | 0.005％＋2 | 1 | 0.005％＋3 | 3 | Ⅲ | 63 | 200 | 3.4 |
| PAD250-15LA* | 0〜250 | 0〜15 | 5 | 5 | 0.005％＋2 | 1 | 0.005％＋3 | 3 | Ⅳ | 92 | 200 | 6.7 |
*生産終了 / 在庫限り | ||||||||||||
ラインアップ
オプション
シリーズオプションです。詳しいオプション製品については製品単体ページにてご確認ください。
ブラケット
タイプⅢ
タイプⅣ
ブランクパネル
※注：タイプⅣはラックに組み込む場合、ブランクパネルを取り付ける必要はありません。

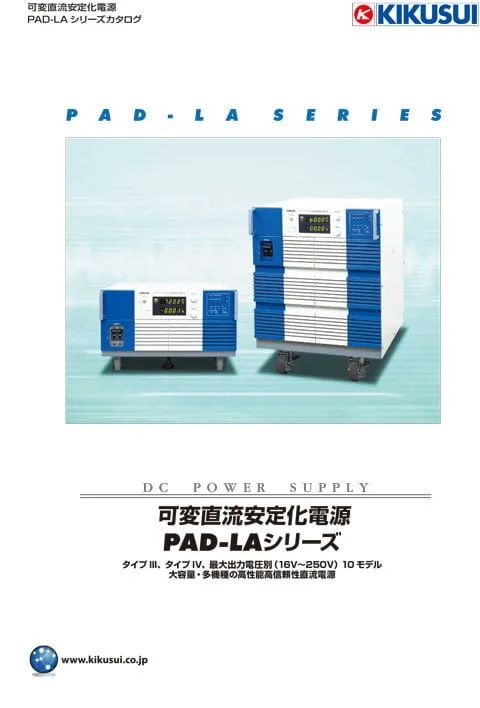

カタログ
