寸法／質量
| W | H | D | |
|---|---|---|---|
| 寸法 | 270 mm (10.63 inch) | 355 mm (13.98 inch) | 87 mm (3.43 inch) |
LAN
FMCW/パルス 電波高度計テストセット
ALT-8000
価格お問い合わせ
- ディレイラインを使用せず、電波高度計の試験が可能
- 1ft単位で任意の高度シミュレーションが可能
- カプラを使用し機体に搭載状態で試験が可能
- 上昇、下降のフライトシミュレーション機能
- バッテリー駆動のポータブル試験器
- FMCW(CDFを含む)、パルス高度計に対応
- 電波高度計の発信信号測定機能
FMCW:周波数・電力・スイープレート・変調度
パルス:周波数・電力・パルス幅・PRF
製品概要
ディレイラインが不要な電波高度計テストセット各種電波高度計に対応

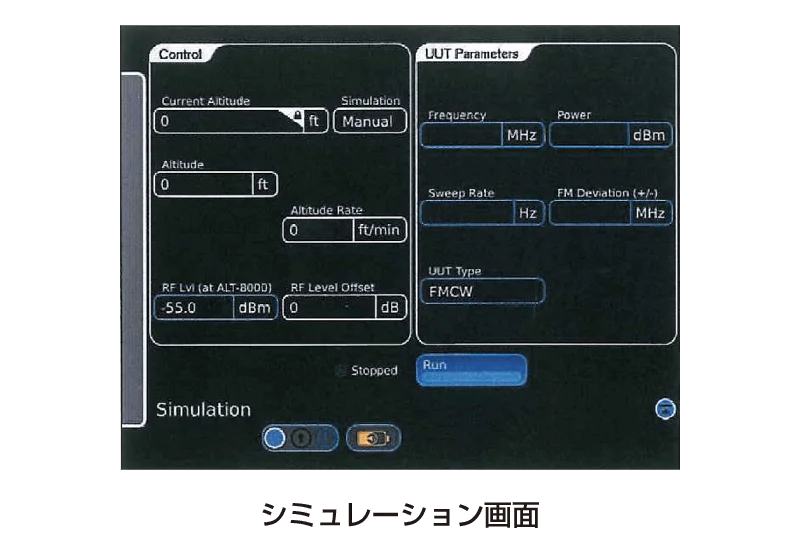

シミュレーション（Simulation）
受信感度の測定のためにRFレベルを手動で設定するか、自動RFレベルモードで下記の計算に基づくRFレベルを設定することができます。*TX電力ー高度経路損失ースッキャッタリングロス
これにより航空機の実使用の環境を再現、T/Rループゲインを検証しアンテナ結合の問題（TXーRXリーク）を見つける事ができます。レベルオフセット機能で一定のゲインマージンを加え、確実に高度スイープがされるようにすることもできます。シミュレーションの高度は任意に設定し、手動で増減をすることができます。

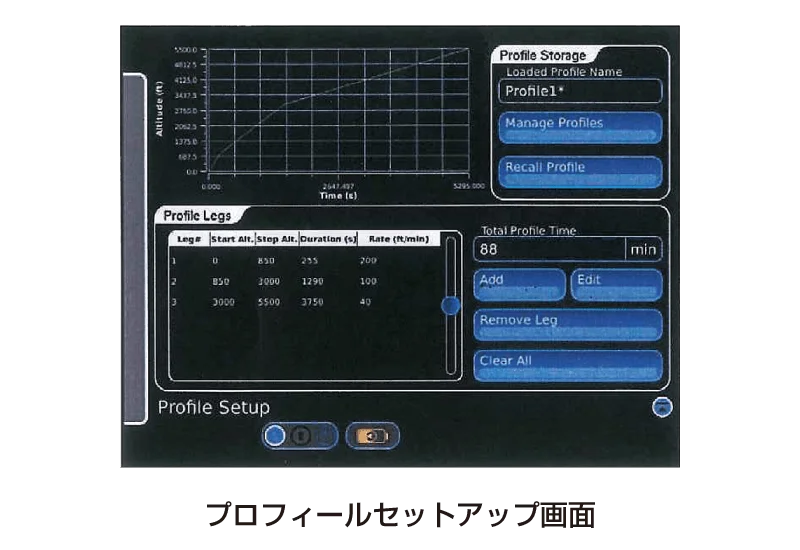

プロフィール
プロフィールで動的な高度シミュレーションができます。プロフィール画面で任意に作成・保存・読み出し・削除をすることができます。各プロフィールは、個別のレグ・スタート高度/ストップ高度とそれぞれのレグの速度が含まれます。プロフィールはフレアアウトを含む完全な着陸アプローチやテイクオフと離陸のシミュレーションをすることができます。

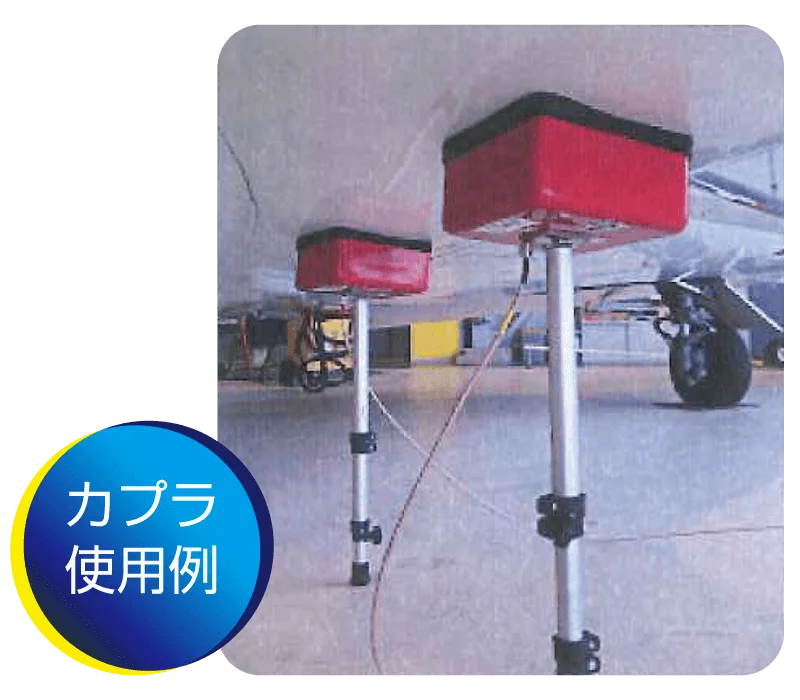

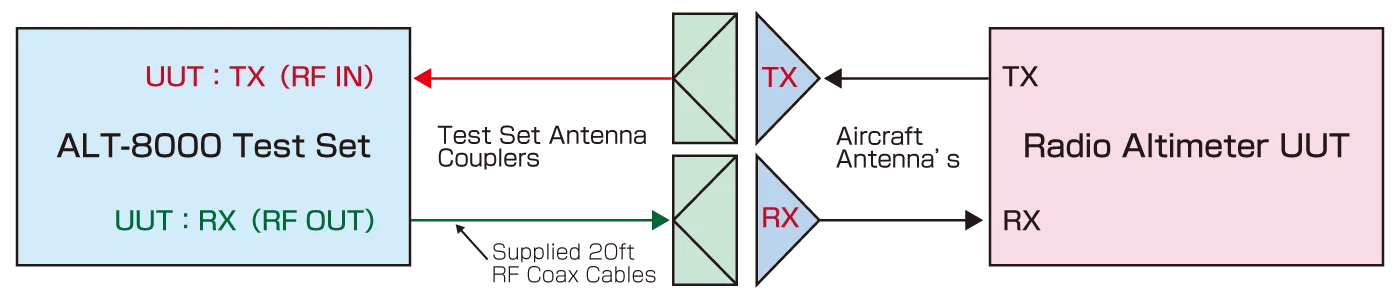

RFカップリング
付属のアンテナカップラにより、試験対象の電波高度計本体のテストポートに接続することなく、電波高度計システムを素早く検証する事ができます。直接接続による試験も可能です。
仕様
受信器
別ウインドウで開く
| RF入力周波数 | 範囲 | 4.20 GHz 〜 4.40 GHz | |
|---|---|---|---|
| FMCW/CDF FMCW | 周波数測定 | 範囲 | 4.20 GHz 〜 4.40 GHz |
| 確度 | ± 5 MHz | ||
| RF TX電力入力トラッキング | 範囲 | 10 mW 〜 2 W（+10 dBm 〜 +33 dBm） | |
| RF TX電力測定 | 範囲 | 4 mW 〜 2 W（+6 dBm 〜 +33 dBm） | |
| 確度 | ±2 dB | ||
| FMスイープレート測定 | 範囲 | 50 Hz 〜 400 Hz | |
| 確度 | ± 5 Hz | ||
| FM変調度 | 範囲 | 20 MHz 〜 100 MHz | |
| パルス | 周波数測定 | 範囲 | 4.20 GHz 〜 4.40 GHz |
| 確度 | ± 10 MHz | ||
| パルス測定 | 範囲 | 1 W 〜 300 Wピーク（+30 dBm 〜 +54 dBm） | |
| 確度 | ± 2 dB | ||
| TXパルス幅測定 | 範囲 | 20 ns 〜 400 ns | |
| 確度 | ± 10 ns | ||
| TXパルスPRF測定 | 範囲 | 0 Hz 〜 30 kHz | |
| 確度 | ± 5 % | ||
送信器
別ウインドウで開く
| リニア高度シミュレーション | 範囲 | FM/CW | -20 ft 〜 5,500 ft |
|---|---|---|---|
| パルス | 50 ft 〜 5,500 ft*1 | ||
| 分解能 | 1 ft | ||
| 確度 | ± 1.5 ft または 2 % RMSのいずれか大きい方 | ||
| リニア高度レート | 範囲 | 1 fpm 〜 10,000 fpm | |
| 分解能 | 1 fpm | ||
| テストケーブル（自動補正） | テストケーブル長 | 1 ft 〜 100 ft | |
| テストケーブルロス | 0 dB 〜 9.9 dB | ||
| AID（直接接続） | 固定選択値 | 0、20、40、57、80 ft | |
| 任意入力 | 0 ft 〜 99 ft | ||
| 高度オフセット | -25 ft 〜 100 ft | ||
| RFレベル | 手動モード（FM/CW） | 範囲 | -84 dBm 〜 +9 dBm |
| 確度 | ± 4 dBm | ||
| 手動モード（パルス） | 範囲 | -76 dBm 〜 +17 dBm | |
| 確度 | ± 4 dBm | ||
| 自動モード | 設定 | TX電力ー高度経路損失ースキャッタリング ロスーオフセット | |
| オフセット範囲 | -20 dBm 〜 +20 dBm | ||
*1 低高度の限界は、接続された同軸ケーブルにより決定する。
一般仕様
別ウインドウで開く
| ユーザーインターフェイス | 表示画面 | 12インチ、カラーLCD バックライトで日照下でも読み取り可能 | |
|---|---|---|---|
| 操作 | タッチパネル | ||
| アンテナカップラ | アンテナカップラ | TXとRXカップラ | |
| 損失補正 | 0 dB 〜 19.9 dB | ||
| TX・RX直接接続ポート | インピーダンス | 50 Ω | |
| SWR | TX | 2.5：1 | |
| RX | 3：1 | ||
| コネクタ | TNC×2（TX/RX単一チャンネル） | ||
| 外観 | サイズ | 高さ | 約 270 mm |
| 幅 | 約 355 mm | ||
| 奥行き | 約 87 mm | ||
| 質量（テストセットのみ） | 約 7.1 kg | ||
| 電源 | 入力電圧範囲 | DC 11 V 〜 32 V | |
| 入力電源（付属ACアダプタ） | AC 100V 〜 250 V ± 10 % 47 Hz 〜 63 Hz | ||
| バッテリ | タイプ | リチウムイオン | |
| 公称電圧 | 14.8 V | ||
| 環境 | 動作温度 | -20℃ ≦ T ≦ 55℃ | |
| 保管温度（バッテリを除く） | -30℃ ≦ T ≦ 71℃ | ||
| 高度 | ≦ 10,000 m | ||
| テストセット適合規格 | 動作湿度 | MILーPRFー28800F Class2 | |
| 保管湿度 | MILーPRFー28800F Class2 | ||
| 振動限界 | MILーPRFー28800F Class2 | ||
| 衝撃・機能性 | MILーPRFー28800F Class2 | ||
| 運送時の落下 | MILーPRFー28800F Class2 | ||
| 防滴 | MILーPRFー28800F Class2 | ||
| 粉塵耐性 | MILーPRFー28800F Class2 | ||
| 塩耐性 | MILーPRFー28800F Class2 | ||
| 爆発性雰囲気 | MILーSTDー810F Method 511.4,Procedure 1 | ||
| 安全性 | ULー61010：2001 CSA 22.2 No 1010.1 WEEE, ROHS, EMC | ||
| エミッション | MILーPRF28800F Class2 EN 61326：1998 Class A EN 61000ー3ー2、EN 61000−3ー3 | ||
| 電磁波耐性 | MILーPRF28800F Class2 EN 61326：1998 Class A | ||
| ACアダプター適合規格 | 安全性 | UL 1950 DS CSA 22.2 No 234 VDE EN 60 950 | |
| EMI/RFI適合性 | FCC Docket 20780 Curve”B” EMC EN 61326 | ||
| 輸送ケース適合規格 | 落下試験 | FEDーSTDー101C Method 5007.1 Paragraph 6.3, Procedure A, Level A | |
| 落下尖頭物衝撃 | ATA 300 Category I | ||
| 振動（ルーズカーゴ） | FEDーSTDー101C Method 5019 | ||
| 振動（掃印） | ATA 300 Category I | ||
| 疑似降雨 | MILーSTDー810F Method 506.4 | ||
| Procedure Ⅱ of 4.1.2 | FEDーSTDー101C Method 5009.1 Sec 6.7.1 | ||
| 浸水 | MILーSTDー810F Method 512.4 | ||
