工場出荷時オプション
定電流出力/ 回生電子負荷機能オプション
1,200,000円 （税込：1,320,000円）
- 追加動作モード：CC SUPPLY、CC LOAD
- AC三相：最大120A入力／単相：最大360A入力
- 電圧：160Vrms/320Vrms、DC±226V/±452V
- 同期周波数：45Hz～65Hz（CC LOAD時）
- 6kVA～36kVA（6モデル）
- 単相・単相3線・三相負荷を1台で対応
- 位相制御・急変、任意波形機能など負荷動作を自在に再現
※工場出荷時オプションとなります。既存の製品に取り付け機能させることはできません。
※対応モデル：PCR6000WEA2R、PCR12000WEA2R、PCR18000WEA2R、PCR24000WEA2R、PCR30000WEA2R、PCR36000WEA2R
製品概要
さらに多機能、もっと自由に！
直流・交流安定化電源の機能はそのままに、定電流出力と回生電子負荷モードを新搭載！
「定電流出力/回生電子負荷機能オプション」は、PCR-WEA2シリーズ（最大電力6kVA以上のR付きモデル）に搭載できる工場出荷時オプションです。従来の交流・直流安定化電源（CV SUPPLY）機能に加え、新たに「定電流出力（CC SUPPLY）モード」と「回生電子負荷（CC LOAD）モード」の2つの動作モードを搭載。
回生電子負荷モードは、高度な位相設定に加え任意の電流波形を忠実に再現可能です。これにより、負荷力率可変や位相急変をはじめ、負荷急変や高調波電流の再現など多彩な波形制御を実現します。
双方向オンボードチャージャーや各種インバータ評価では、現実の負荷に極めて近い動作を再現することができます。本オプションの搭載により、PCR-WEA2シリーズは電力の供給と吸収を自在に操る双方向交流/直流回生電源へと進化します。
【ご注意】本オプション搭載時、並列運転はCV SUPPLYモード時のみ可能です。CC SUPPLYモード、CC LOADモードでは並列運転ができませんのでご注意ください。
回生電子負荷モード（CC LOAD）*CCモード、CC＋CRモードの設定が可能
定電流のAC/DC回生負荷として動作します。0.1°単位での位相設定が可能で、力率を細かく変更することができます。また、任意波形機能を活用することで、コンデンサインプット波形や位相制御型の負荷動作も再現できます。吸収したエネルギーは一次側に構内回生し再利用ができるため、CO2削減に貢献できます。
7つの新機能〜位相も波形も自在に制御〜

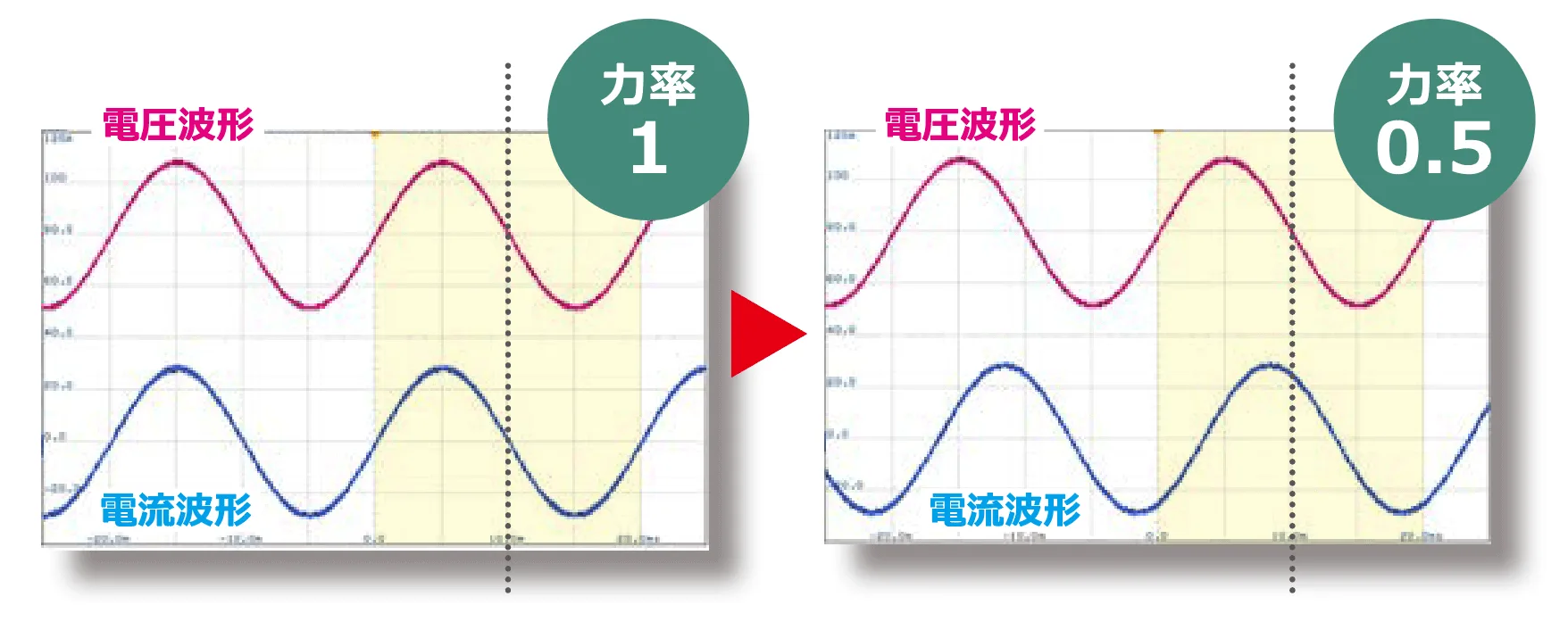

任意の電圧に対して電流位相を0°～±360°設定可能

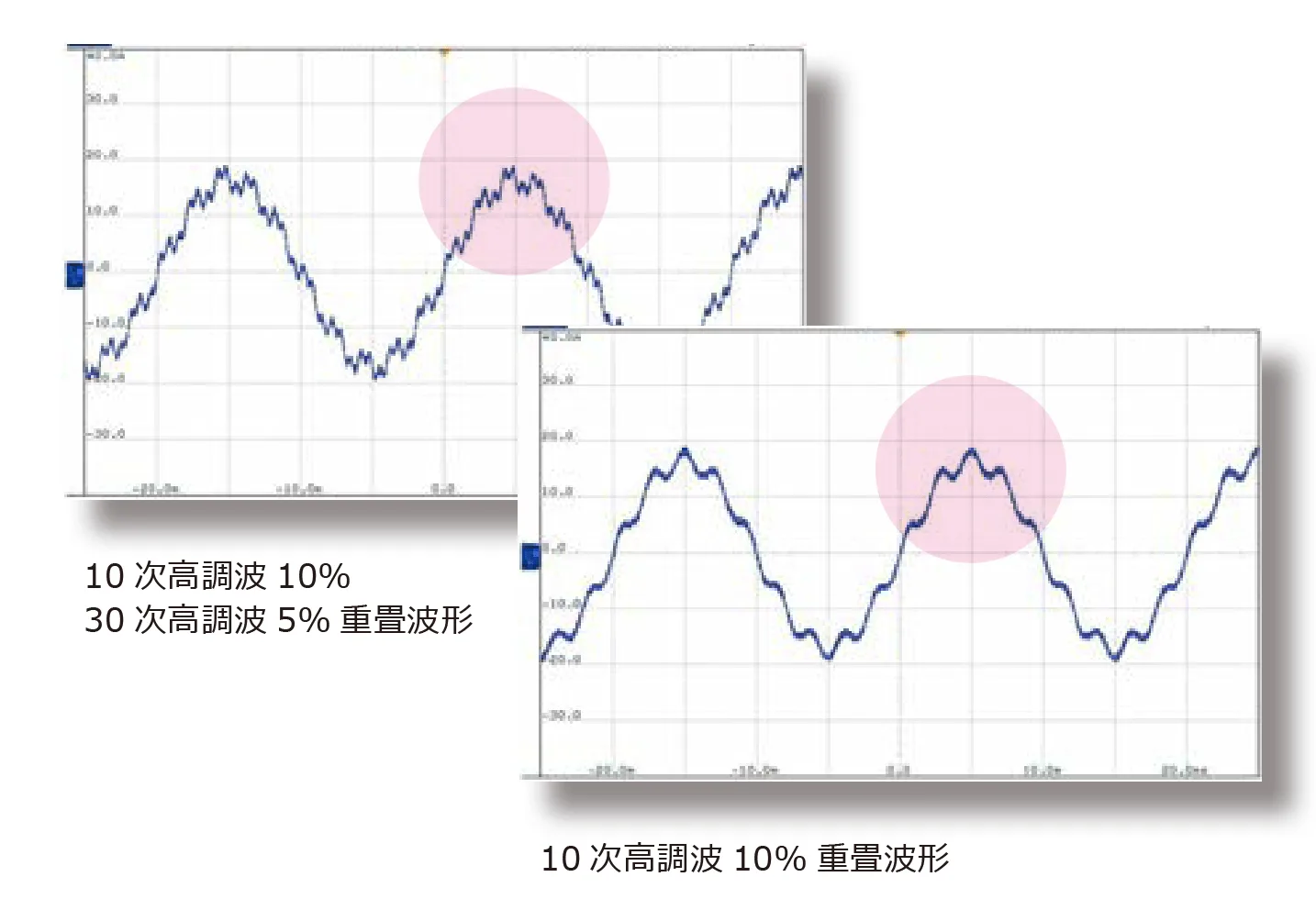

任意の高調波電流を重畳可能

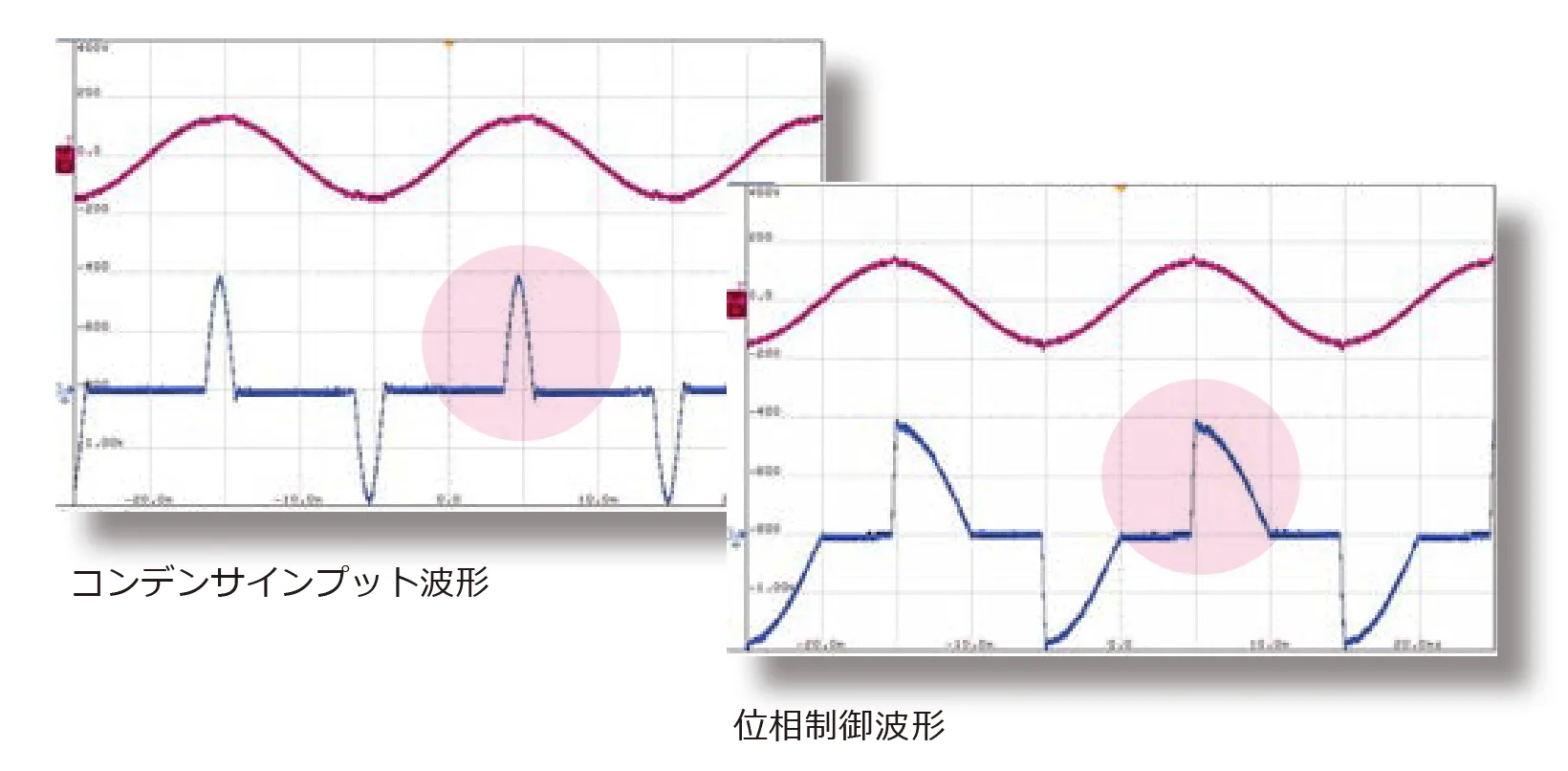

21種類の特殊波形*が事前にインストールされています
※ユーザ定義の特殊波形を生成したい場合は、別途アプリケーションソフトウェアWavy for PCR-WEが必要です。

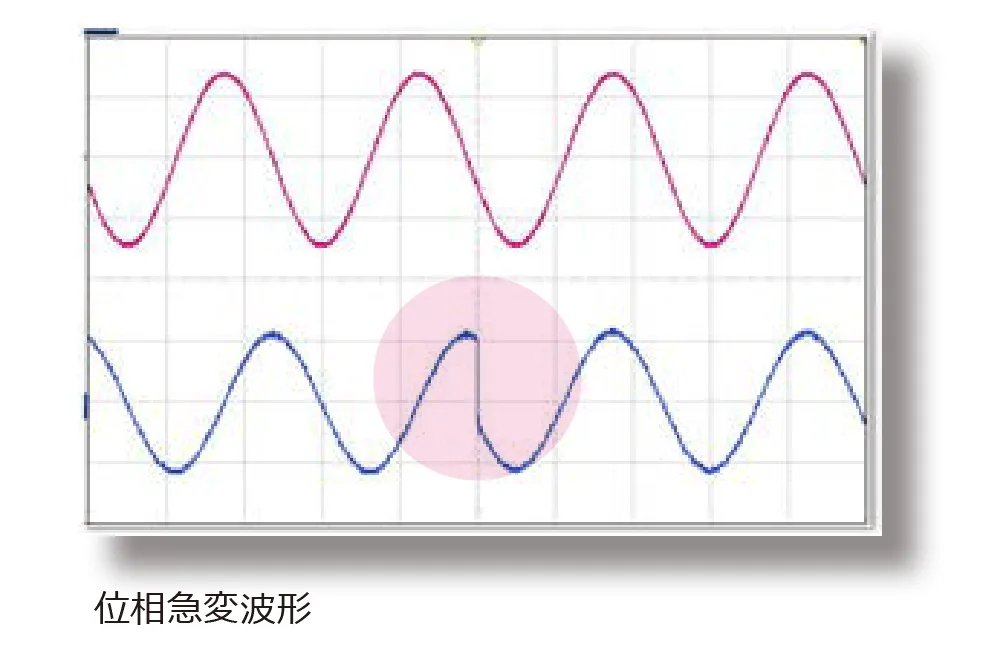

任意のタイミングで位相（力率）の急変が可能

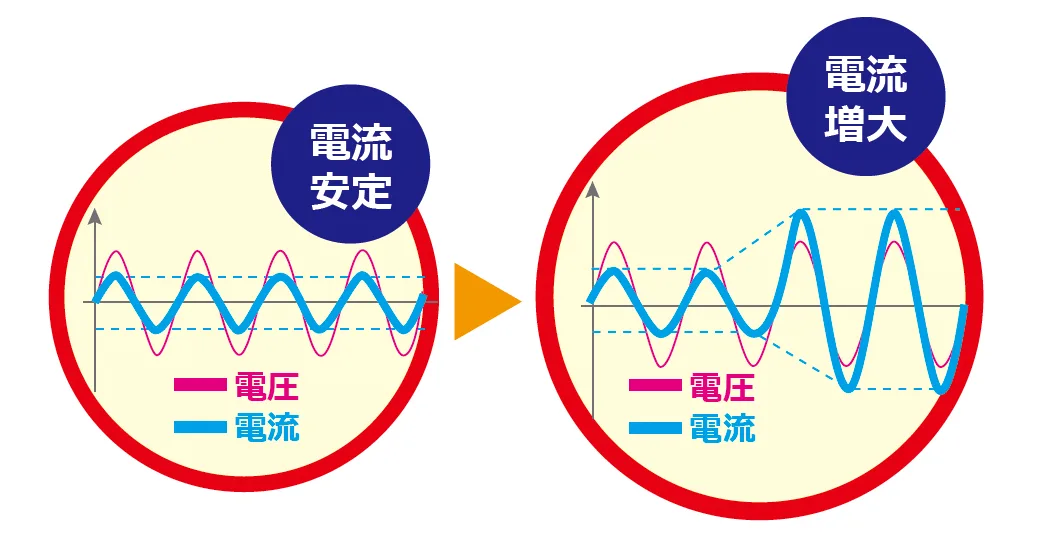

負荷電流の大きさを任意のタイミングで変更可能

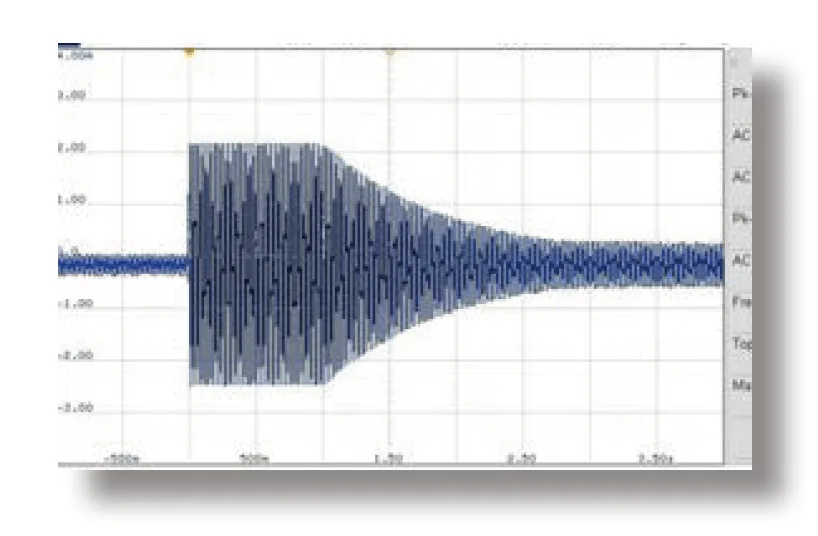

モータ起動時の突入電流を模擬

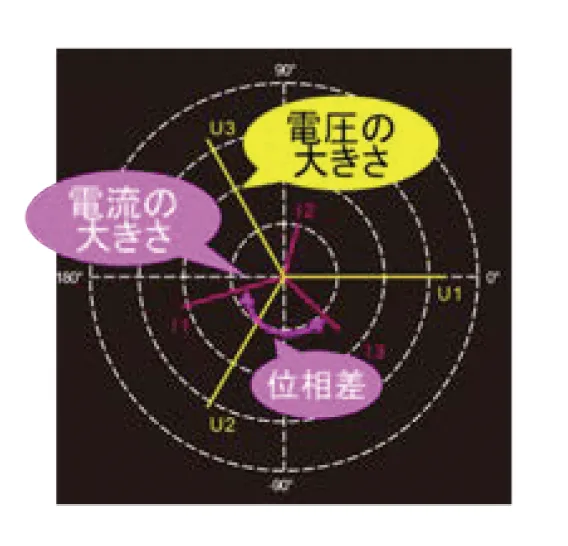

UVW 各相の電流値、位相バランスも任意に設定可能
アプリケーション事例

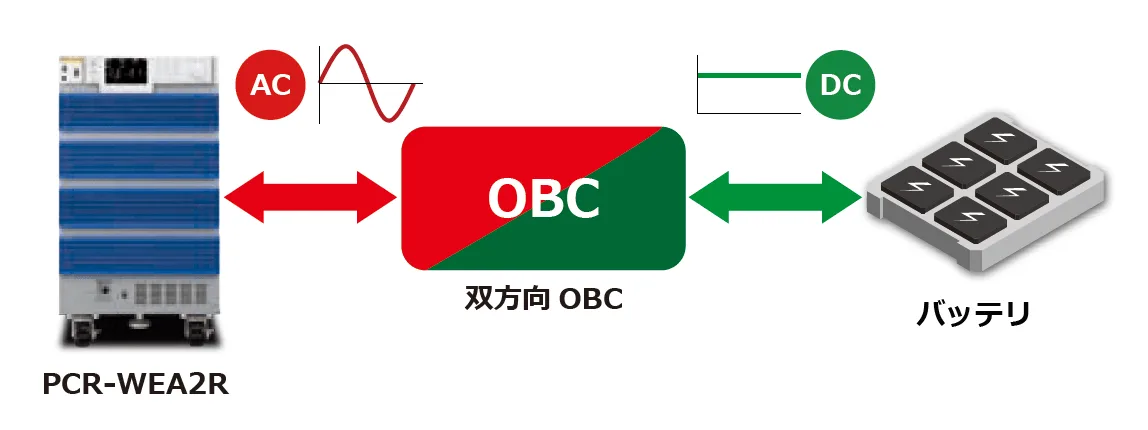

OBCのV2L/V2H評価における、再現性の高い模擬負荷として

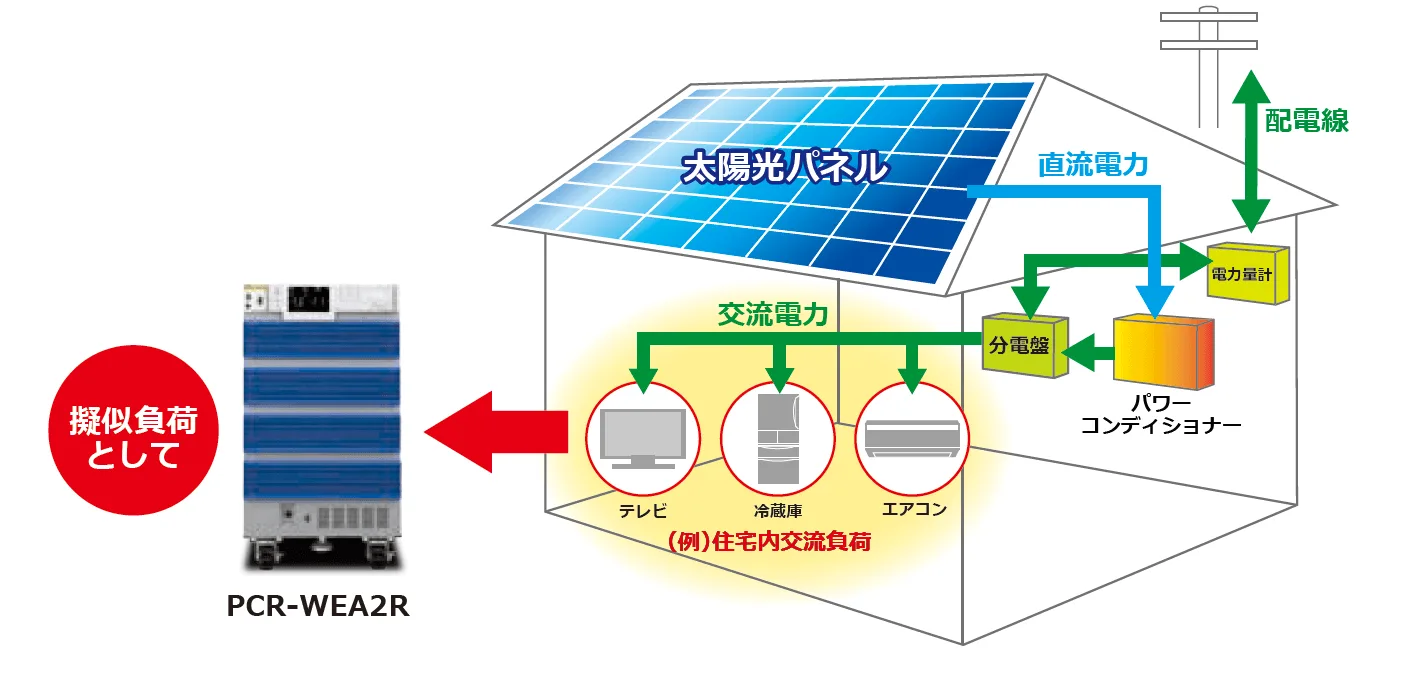

インバータに繋がる家電製品の模擬負荷として
定電流出力モード（CC SUPPLY）

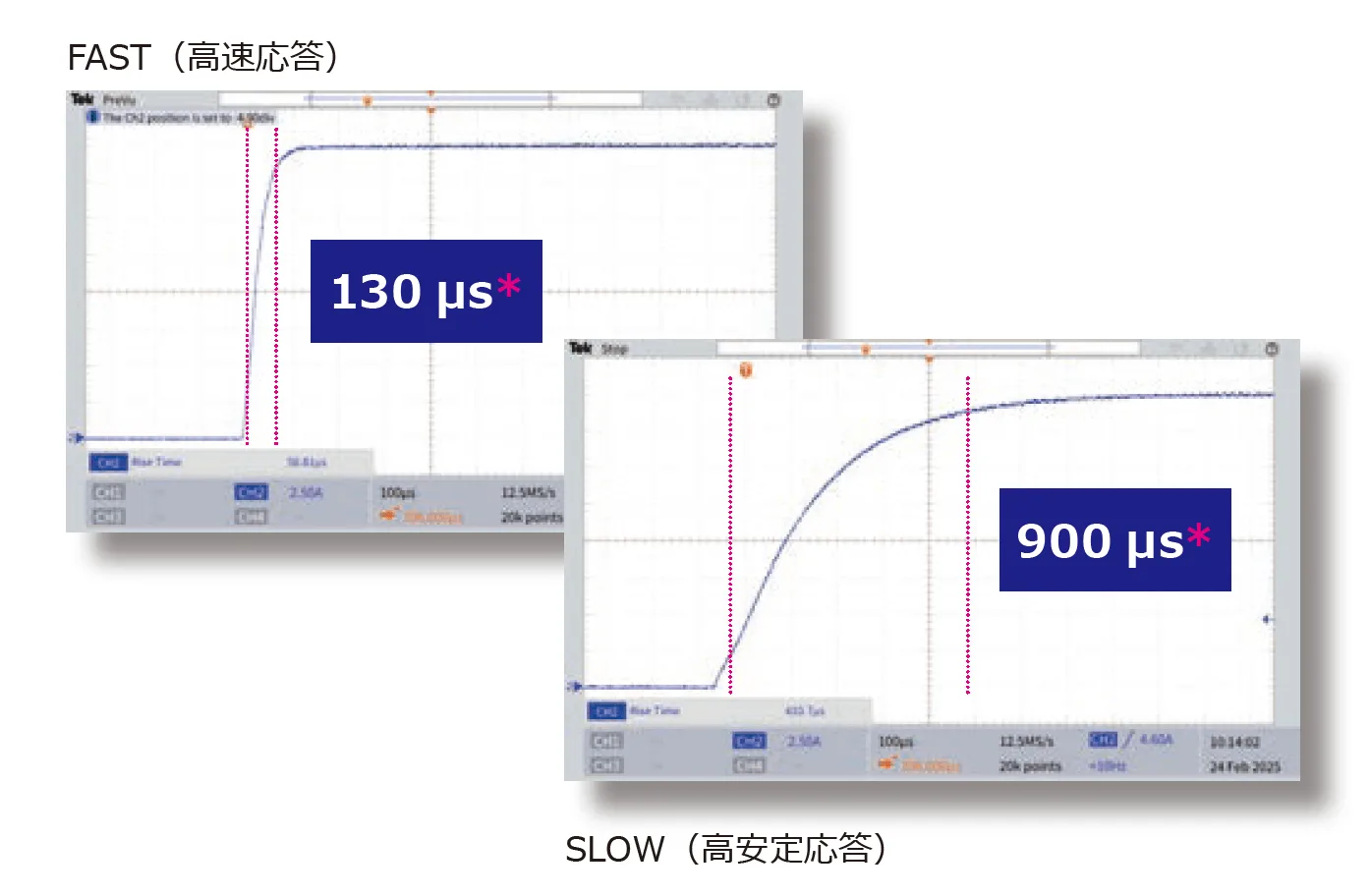

高電圧・高速の定電流のAC/DC電源として動作します。単相/単相3線/三相出力の切り替えが可能で、位相設定や任意波形機能により出力電流波形を自在に変更できます。また、用途や動作の安定性に応じて、レスポンスを4段階から設定可能です。
- FAST（高速応答モード）
- MEDIUM FAST（中速応答モード）
- MEDIUM SLOW（安定応答モード）
- SLOW（高安定応答モード）
アプリケーション事例
ブレーカー・ヒューズ評価
過電流保護素子の温度上昇試験や特性評価に
仕様
CC Loadモード/CC Supplyモード
| 形名 | PCR6000WEA2R | PCR12000WEA2R | PCR18000WEA2R | PCR24000WEA2R | PCR30000WEA2R | PCR36000WEA2R | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 相数 | 単相2線／単相3線／三相4線 切替え可 | |||||||||
| 電力容量*1 | 単相2線、三相 | 6kVA | 12kVA | 18kVA | 24kVA | 30kVA | 36kVA | |||
| 単相3線 | 4kVA | 8kVA | 12kVA | 16kVA | 20kVA | 24kVA | ||||
| CC Loadモード CC Supplyモード | AC | 電流（L/Hレンジ）*2 | 定格*3 | 単相2線 | 60A/30A | 120A/60A | 180A/90A | 240A/120A | 300A/150A | 360A/180A |
| 三相、単相3線 | 20A/10A | 40A/20A | 60A/30A | 80A/40A | 100A/50A | 120A/60A | ||||
| 設定範囲 | 単相2線 | 0A～66A/0A～33A | 0A～132A/0A～66A | 0A～198A/0A～99A | 0A～264A/0A～132A | 0A～330A/0A～165A | 0A～396A/0A～198A | |||
| 三相、単相3線 | 0A～22A/0A～11A | 0A～44A/0A～22A | 0A～66A/0A～33A | 0A～88A/0A～44A | 0A～110A/0A～55A | 0A～132A/0A～66A | ||||
| 分解能 | 0.01A（0A～99.99A）/0.1A（100A～999.9A） | |||||||||
| 確度（相電流） | ±（0.3% of setting +1% of f.s.）*4 *5 *6 *7 | |||||||||
| 負荷力率 | 0～1（進相または遅相） | |||||||||
| 周波数設定 | 範囲 | 1Hz～5kHz（<40Hz power de-rating is required） | ||||||||
| 分解能 | 0.01Hz（1.00Hz～100.0Hz）/0.1Hz（100.0Hz～1000Hz）/1Hz（1000Hz～5000Hz） | |||||||||
| 確度 | ±0.01% *4 温度係数：±0.005%/℃ | |||||||||
| 位相設定 | 分解能 | 0.01° *8 /0.1°（1Hz～500Hz）/1°（500Hz～4kHz）/2°（>4kHz） | ||||||||
| 確度 | ±（0.4° + fo×0.9°）以内 fo:周波数[kHz] *4 *9 | |||||||||
| DC | 電流（L/Hレンジ）*2 | 定格*3 | 単相2線 | 60A/30A | 120A/60A | 180A/90A | 240A/120A | 300A/150A | 360A/180A | |
| 三相、単相3線 | 20A/10A | 40A/20A | 60A/30A | 80A/40A | 100A/50A | 120A/60A | ||||
| 設定範囲 | 単相2線 | -66A～66A/-33A～33A | -132A～132A/-66A～66A | -198A～198A/-99A～99A | -264A～264A/-132A～132A | -330A～330A/-165A～165A | -396A～396A/-198A～198A | |||
| 三相、単相3線 | -22A～22A/-11A～11A | -44A～44A/-22A～22A | -66A～66A/-33A～33A | -88A～88A/-44A～44A | -110A～110A/-55A～55A | -132A～132A/-66A～66A | ||||
| 分解能 | 0.01A（0A～99.99A）/0.1A（100A～999.9A） | |||||||||
| 確度 | ±（0.3% of setting +1% of f.s.）*4 *10 | |||||||||
+CRモード
| 形名 | PCR6000WEA2R | PCR12000WEA2R | PCR18000WEA2R | PCR24000WEA2R | PCR30000WEA2R | PCR36000WEA2R | |||
|---|---|---|---|---|---|---|---|---|---|
| +CRモード | 抵抗（L/Hレンジ）*2 *11 | 設定範囲 | 単相2線 | 0.30Ω～853.33Ω/1.20Ω～3413.33Ω | 0.15Ω～426.67Ω/0.60Ω～1706.67Ω | 0.10Ω～284.44Ω/0.40Ω～1137.78Ω | 0.08Ω～213.33Ω/0.30Ω～853.33Ω | 0.06Ω～170.67Ω/0.24Ω～682.67Ω | 0.05Ω～142.22Ω/0.20Ω～568.89Ω |
| 三相、単相3線 | 0.90Ω～2560.00Ω/3.60Ω～10240.00Ω | 0.45Ω～1280.00Ω/1.80Ω～5120.00Ω | 0.30Ω～853.33Ω/1.20Ω～3413.33Ω | 0.23Ω～640.00Ω/0.90Ω～2560.00Ω | 0.18Ω～512.00Ω/0.72Ω～2048.00Ω | 0.15Ω～426.67Ω/0.60Ω～1706.67Ω | |||
| 設定分解能（相抵抗） | 0.01Ω *12 | ||||||||
| 確度（相抵抗） | ±（1% of setting + offset）*4 *13 *14 *15 *16 | ||||||||
| 最大印加電圧 | AC | ±226Vpeak/±452Vpeak（出力L/Hレンジ） | |||||||
| DC | ±226V/±452V（出力L/Hレンジ） | ||||||||
| 最大ピーク電流 *17 | 定格電流の4倍 | ||||||||
| 効率 *18 | 85%（標準値） | ||||||||
*1. 電力モジュールがすべて有効になっている場合の電力容量。電力モジュールを無効にしている場合には、該当する電力容量の数値を参照。
*2. 印加電圧100V～161V/200V～322V時は、印加電圧により出力電流を低減。出力周波数が1Hz～40Hzの場合には、出力周波数により出力電流を低減。1Hz時は70%。
*3. 仕様保証電圧範囲は、1V～160V/2V～320V（AC）および1.4V～226V/2.8V～452V（DC）。
*4. 周囲温度23℃±5℃において。
*5. 出力周波数45Hz～65Hzにおいて。
*6. 負荷力率1、正弦波、レスポンスFAST、ダンピング周波数が初期値のとき。
*7. 定格電流の25%以上、「+CR」モードがOFFのときにおいて。
*8. 波形バンクが0、出力周波数1Hz～500Hzのときに限る。
*9. ±（0.4° + 2.5μs × 360° × fo × 103） = ±（0.4° + fo × 0.9°）以内 fo:周波数[kHz]
表中の式を特定周波数において角度換算した例：±0.5°以内（60Hz出力時）、±0.8°以内（400Hz出力時）。
*10. 負荷力率1、レスポンスFAST、ダンピング周波数が初期値、「+CR」モードがOFFのとき。
*11. CR抵抗値の分解能は、入力できる分解能と実際に設定できる分解能で異なる範囲があります。
*12. 設定分解能[Ω] ≦ 内部分解能[Ω]のとき。
*13. レスポンスFAST、ダンピング周波数が初期値のとき。
*14. AC電圧印加の場合：正弦波、100V/200Vで別表「確度保証対象の抵抗値範囲」の範囲内において。DC電圧印加の場合：100V/200Vで別表「確度保証対象の抵抗値範囲」の範囲内において。
*15. 電流設定値が0A、出力周波数が45Hz～65Hz、DCにおいて。
*16. AC電圧印加時の無効電流を含むインピーダンス。
*17. クレストファクタ4であれば繰り返し出力可能。
*18. 印加電圧100V/200V、出力電流定格値、正弦波、負荷力率1、出力周波数40Hz～1kHzのとき。
