コンパクト無線機テスタ
8800SX
8800SX
0円 (税込:0円)
- ポータブルとしても使用可能なベンチタイプ無線機テストセット
- アナログ無線機だけでなく、各種デジタル無線機の試験に対応
- 500Wのインラインパワーメータを搭載
- デジタルマルチメータ(DMM)を搭載
- 12インチのタッチパネルスクリーン
- レコード&プレイバック機能(デジタル無線機)
- トラッキングジェネレータ機能でVSWR、リターンロス、Distance to Fault(障害位置測定)、デュプレクサ・チューニングに対応
- デジタル無線の音声チェックに便利なプレイバック機能
製品概要
コンパクト無線機テスタ
新型無線機テスタ8800SXは、125Wの直接入力可能により、あらゆる試験環境に対応します。
8800SXは、ベンチからフィールドの使用に適応したハイブリッドポータブル設計、業界最大のタッチスクリーンディスプレイ、優れた耐久性、高い電力確度、バッテリーの内蔵、先進の自動化試験・調整、高速なVSWR・リターンロス・ケーブルフォルト計測により、RF測定のプロが要求する無線機試験全般に対応できるツールです。
基本性能
アナログ・デジタル試験機能を完備
8800SXは、アナログおよびデジタルシステム双方のための、先進の周波数、電力、そして変調解析機能により設計されています。タッチパネル操作による広い画面と測定パネルを任意に組み合わせることができるGUIにより、より早く快適に計測できる環境を提供します。

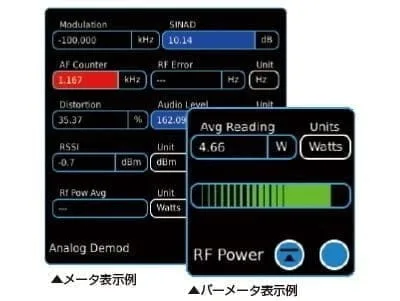

カラーメータ
8800SXは、測定値だけではなくpass/failテスト結果を素早く判定できる「色」で表示するメータを装備しています。設定タイルからユーザー自身が各メータの上下限値を設定・保存することができます。設定された上下限値を超える計測値は赤色で表示され、上下限値以内の値は青で表示されます。試験者はメーターの色を監視することによって、GO/NOGO判定を素早く行う事ができます。
- RFエラー
- 周波数
- 歪
- オーディオレベル
- RF電力
- SINAD
- オーディオ周波数
- デジタルマルチメータ

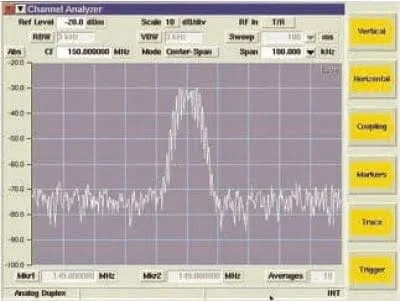

広帯域アナライザとオシロスコープ
現場レベル試験機器としての十分な装備に加え、8800SXは、最大6色のマーカーを持つ50MHzの広帯域アナライザを装備しています。このパワフルな機能は、希望信号、妨害、他のスペクトラム異常の観測が可能です。またオシロスコープ機能により、デコードされた音声信号を波形で確認することができます。

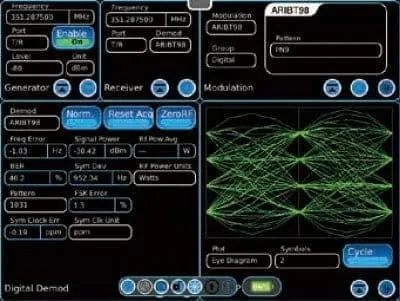

デジタル試験機能
8800SXは、デジタルシステム向けの試験機能として、以下の機能を備えています。
- デジタルテストパターン
- 分布、コンスタレーション、アイダイヤグラムプロット
- デジタル音声品質確認
- DMR用のマスク付 TDMAバーストプロファイル
- メータ
- 信号電力
- FSKエラー
- マグニチュードエラー
- 振幅エラー
- スロット電力
- シンボルデビエーション
- シンボルクロックエラー

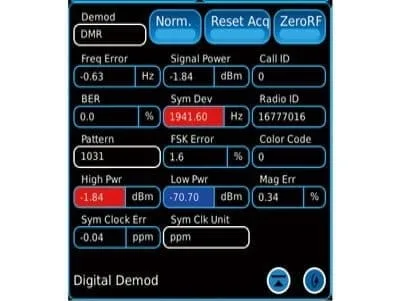

デジタルプロット

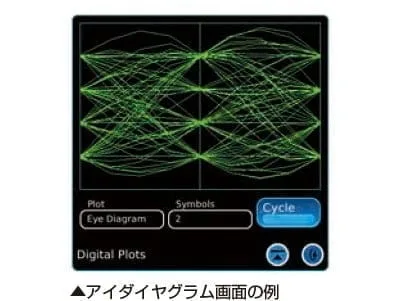

無線機の変調器の適切な解析には、分布、アイダイヤグラム、コンスタレーションのようなデジタル変調解析プロットを必要とします。これらのプロットは、デビエーションとシンボルクロックエラーのような問題の視覚的な診断を提供し、故障した無線機が使われる前に捕捉できます。8800SXは、これらのプロットのみならず、デジタルプロット間の切り替えを素早くできるようにした機能により、最小の時間でフルに解析が可能です。
デジタル音声テスト
8800SXは、PN9などのデジタルテストビット信号だけでなくおおよそ1kHzの音声トーン信号を送信することにより、無線機の受信機能の確認を容易に行う事ができます。またRecord&Playback機能で、その試験の幅がよりひろがります。
トラッキングジェネレータ
高周波のプロは、無線機単体の試験に加え、アンテナ伝送ネットワークや同調型デュープレクサの保守を行います。オプションのトラッキングジェネレータ(88XXOPT10)と精密VSWR/DTFキット
(114348)により、8800SXは、VSWR、リターンロス、挿入損失、障害点距離計測のためのシンプルで高速なツールを提供します。別売ソフトケースは、別売りのリターンロスブリッジと電力分波器を収納ポケットに入れて、8800SXをケースに収めたままでVSWR、リターンロス、および障害点探査計測を行う事ができます。
内蔵インラインパワーメータ
オプションにより、500Wインラインパワーメータを内蔵することができます。ハイパワーの送信機の試験に役立ちます。VSWRを含む真の平均値と、ピーク電力の測定が可能です。
- 平均電力
- 通過電力
- VSWR
- ピーク電力
- 反射電力
- リターンロス
周波数リスト
特定も無線機の試験のために、送信周波数、受信周波数、送信レベルを設定したレベルのリストを作成し、簡単に読みだすことが出来ます。
オートテスト
各種無線機を、自動的に試験・調整を行う Auto-Test オプションが用意されています。(例:JVCKenwood社 NXDN 機/Motrola社 APX(TM)シリーズ/Motrola社
MOTOTRBO(TM)シリーズ)
仕様
RF信号発生器
項目 | 仕様 | 備考・条件 | ||
---|---|---|---|---|
ポート入力保護 | GEN ポート | +20 dBm | 入力電力アラーム、typ. | |
T/R ポート | +52 dBm CW | 入力電力アラーム、typ. | ||
T/R ポート | >+90 ℃ | 温度アラーム、typ. | ||
周波数 | 範囲 | 2 MHz 〜 1000 MHz | 100 kHz 〜 <2 MHz まで使用可能(仕様保証外) | |
確度 | タイムベースに同じ | |||
分解能 | 1 Hz | |||
出力レベル | 範囲 | T/R ポート | —50 〜 —125 dBm | |
ANT ポート | —30 〜 —90 dBm | |||
GEN ポート | —5 〜 —65 dBm | |||
確度 | ±2dB、±1.5 dB typ. | |||
±3dB | <—100 dBm | |||
±3dB | <—110 dBm、アッテネータホールドモード | |||
分解能 | 1 dB | |||
0.1 dB | 0〜—6dBm、アッテネータホールドON | |||
ポートVSWR | ANT ポート・GEN ポート | <1.5:1 typ. | ||
T/R ポート | <1.2:1 typ. | |||
SSB位相ノイズ | —90 dBc / Hz | 20 kHz offsetにおいて | ||
—95 dBc / Hz | 1 GHzにおいて、 20 kHz offset、typ. | |||
スプリアス | 高調波 | —30 dBc、-42 dBc typ. | ||
非高調波 | —40 dBc、-50 dBc typ. | 0 〜 1 GHz においてキャリアから±20 kHz offset で | ||
残留FM | <20 Hz rms | 帯域幅 300 Hz 〜 3 kHz において | ||
<4 Hz rms typ, <100 MHz | ||||
<6 Hz rms typ, <800 MHz | ||||
<11 Hz rms typ, >800 MHz | ||||
残留AM | <0.5 %rms | 帯域幅 300 Hz 〜 3 kHz において |
RF信号発生器 変調機能
項目 | 仕様 | 備考・条件 | |||
---|---|---|---|---|---|
RF信号発生器 変調方式 | アナログ | なし、FM、AM | |||
デジタル | P25、DMR、dPMR、ARIB T98、NXDN | ||||
DTMF・DCS・2トーンシーケンシャル・トーンリモート・トーンシーケンシャル | なし、FM、AM | ||||
変調—内蔵発振器 (GEN 1、GEN 2) | 周波数範囲 | 0 Hz 〜 20 kHz | |||
分解能 | 0.1 kHz | ||||
確度 | タイムベース ±2 Hz | ||||
FM | デビエーション範囲 | OFF、0 〜 100 % | GEN 1 と GEN 2 選択可能 | ||
全高調波歪(THD) | 3% | 1 kHz で仕様、デビエーション >2 kHz、 300 Hz 〜 3 kHz バンドパスフィルタ使用 | |||
分解能 | 1 Hz | ||||
確度 | ±10 % | デビエーション 2 kHz 〜 50 kHz で、150 Hz から 3 kHz で仕様 | |||
AM | 変調率範囲 | OFF、0 〜 100 % | GEN 1 と GEN 2 選択可能 | ||
分解能 | 0.1% | ||||
全高調波歪(THD) | 3% | 20 % 〜 90 % 変調、1 kHz で仕様、 300 Hz 〜 3 kHz バンドパスフィルタ使用 | |||
変調確度 | 設定値の 10 % | 150 Hz から 5 kHz で仕様、10 % 〜 90 % 変調 | |||
外部変調 (MIC、AUDIO IN) | MIC IN | マイク設定 | マイクコネクタピン | ||
レンジ1 | Pin 2 – OPEN、 Pin 6 – GND | 2 〜 15 mVrms(8 mVrms typ.) | |||
レンジ2 | Pin 2 – GND、 Pin 6 – OPEN | 35 〜 350 mVrms(100 mVrms typ.) | レンジ2は、約3 Vdcのバイアス電圧を 有効にする。 | ||
レンジ3 | Pin 2 – OPEN、 Pin 6 – OPEN | 2 〜 32 mVrms(20 mVrms typ.) | |||
マイク周波数レンジ | 300 Hz 〜 3 kHz | ||||
マイク(入力)レベル | off、0 Hz 〜 80 kHz | ||||
マイク変調確度 | ±20 %(300 Hz 〜 1.2 kHz) | ||||
±30 %(>1.2 kHz) | |||||
マイク極性 | 正の電圧で正の偏移 | ||||
AUDIO IN | 入力 | レンジ | 30 V、3 V | ||
切り替え可能負荷 | 3 V レンジ | 150Ω、600Ω、1 kΩ、ハイインピーダンス | |||
30 V レンジ | ハイインピーダンス | ||||
入力レベル | 3 V レンジ | 0.05 〜 3.2 Vrms | |||
30 V レンジ | 3 Vrms 〜 30 Vrms | ||||
FM 周波数範囲 | 300 Hz 〜 5 kHz | ||||
FM 入力レベル感度 | 3 V レンジ | 1 kHz / 35 mVrms typ. | |||
30 V レンジ | 1 kHz / 350 mVrms typ. | ||||
FM 入力レベル極性 | 正の電圧で正の偏移 | ||||
AM 周波数範囲 | 300 Hz 〜 5 kHz | ||||
入力レベル感度 | 3 V レンジ | 1 % / 35 mVrms typ. | 負荷:ハイインピーダンス | ||
30 V レンジ | 1 % / 350 mVrms typ. | 負荷:ハイインピーダンス | |||
AF GEN (信号発生器) 1 および 2 | 周波数 | 範囲 | 0.0 Hz 〜 20.0 kHz | ||
分解能 | 0.1 kHz | ||||
確度 | タイムベース ±2 Hz | ||||
出力 レベル | 負荷インピーダンス | 600 Ω | |||
オーディオレベル出力 | 0 Vrms 〜 1.57 Vrms | ||||
分解能 | 0.001 Vrms | ||||
確度 | ±10 %、 >100 mVrms、30 Hz 〜 3 kHz | ||||
歪 | <3 % | 1 kHz で仕様、正弦波 300 Hz 〜 3 kHz |
RF 受信機
項目 | 仕様 | 備考・条件 | |||
---|---|---|---|---|---|
ポート入力保護 | ANT ポート | +20 dBm | 入力電力アラーム、typ. | ||
T/R ポート | +52 dBm CW | ||||
T/R ポート | >+90 ℃ | 温度アラーム、typ. | |||
周波数 | 範囲 | 2 MHz 〜 1000 MHz | 100 kHz 〜 <2 MHz まで使用可能(仕様保証外) | ||
確度 | タイムベースに同じ | ||||
分解能 | 1 Hz | ||||
入力振幅 | 感度 | ANT ポート | —80 dBm、 10 dB SINAD typ. | プリアンプ使用時 -110 dBm | |
T/R ポート | —40 dBm、10 dB SINAD typ. | ||||
受信機計測最低レベル | ANT ポート | —60 dBm プリアンプ OFF、—80 dBm プリアンプ ON、RF エラーメータ | |||
T/R ポート | —20 dBm プリアンプ OFF、—40 dBm プリアンプ ON、RF エラーメータ | ||||
復調メータ | ANT ポート | 歪、SINAD、変調、AF カウンタ | |||
T/R ポート | 変調、歪、SINAD、AF カウンタ | ||||
受信機計測最高レベル | ANT ポート | +10 dBm | Auto、プリアンプ OFF | ||
T/R ポート | +47 dBm CW、FM、 +41 dBm AM | ||||
受信機復調可能型式 | AM、FM、DMR、dPMR、ARIB T98、NXDN、P25 | ||||
変調計 — 外部 (MIC、AUDIO IN) | IF 帯域幅 | FM | 5 kHz、6.25 kHz、8.33 kHz、10 kHz、12.5 kHz、25 kHz、 30 kHz、 100 kHz、300 kHz | ||
AM | 5 kHz、6.25 kHz、8.33 kHz、10 kHz、12.5 kHz、25 kHz、 30 kHz | ||||
オーディオ フィルタ帯域幅 | FM | C-WT BP、CCITT BP、なし、15 kHz LP、300 Hz LP、 300 Hz HP、5 kHz LP、300 Hz 〜 5 kHz BP、300 Hz 〜 3 kHz BP、0.3 kHz 〜 20 kHz BP、3 kHz LP | |||
AM | C-WT BP、CCITT BP、なし、15 kHz LP、300 Hz LP、 300 Hz HP、5 kHz LP、300 Hz 〜 5 kHz BP、300 Hz 〜 3 kHz BP、0.3 kHz 〜 20 kHz BP、3 kHz LP | ||||
オーディオ出力、レベル感度 | FM | 3 Vrms/kHz 偏移/IF 帯域幅 | kHz、±15 % | ||
AM | 7 mVrms/% AM、±15 % | ||||
LO(局部発振器)輻射 | <—50 dBc | ||||
RF周波数 エラーメータ | 単位 | Hz、ppm | |||
範囲 | ±200 kHz、±1000 ppm | ||||
分解能 | 1 Hz | ||||
確度 | タイムベース±1 Hz | ||||
RSSI(受信信号強度インジケータ)、受信機IF帯域内RF電力 | 単位 | dBm、W、μW | |||
範囲 | —120 dBm 〜 +60 dBm | ||||
RF レベル範囲 | T/R ポート(プリアンプOFF) | —50 dBm 〜 +47 dBm | |||
ANT ポート(プリアンプOFF) | —90 dBm 〜 +10 dBm | ||||
ANT ポート(プリアンプON) | —110 dBm 〜 —10 dBm | ||||
分解能 | 0.01 dBm | ||||
確度 | ±3 dB (1.5 dB typ.) Normalized | ||||
外部アッテネーション | —50 〜 +50 dB、 0.01 dB 分解能 | ||||
RF電力計 (T/Rポートへの 広帯域RF電力) | 最大入力レベル | 50 W連続、+25℃、±10℃ | |||
125 W繰り返し(最大ON時間30秒、最小OFF時間90秒)電力レベルが>50Wに対して | |||||
アラーム | +49 dBm | 入力高周波電力アラーム | |||
>90℃ | 温度アラーム | ||||
メータレンジ | +20 〜 +53 dBm | ||||
メータフロア | 0.10 W/+20 dBm | ||||
アベレージ回数範囲 | 1 〜 99 | ||||
表示単位 | W、dBm | ||||
分解能 | 0.01 W、0.1 dBm | ||||
確度 | 10 % of rdg (6% typ.) | ||||
外部アッテネーション | —50 〜 +50 dB、分解能 0.01 dB | ||||
FMデビエーションメータ | 範囲 | 500 Hz 〜 ± 100 kHz | |||
メータタイプ | ピーク+、ピーク—、(ピーク—ピーク)/ 2、RMS | ||||
分解能 | 0.1 Hz | ||||
確度 | 10 % of rdg、500 Hz 〜 100 kHz デビエーション | ||||
5 % of rdg、1 kHz 〜 10 kHz デビエーション | 150 Hz 〜 1 kHz で仕様 | ||||
3 % of rdg、1 kHz 〜 10 kHz デビエーション | 1 kHz 〜 1.5 kHz で仕様 | ||||
AM変調率メータ | 範囲 | 5 % 〜 100 % | |||
モード | ピーク+、ピーク—、(ピーク-ピーク)/ 2、RMS | ||||
分解能 | 0.001% | ||||
確度 | ±5 % of rdg | 1 kHz で仕様、変調度 30 % 〜 90 %、 3 kHz ローパスフィルタ使用 | |||
SINADメータ | 計測対象 | AUDIO IN、Demod | |||
復調 | FM | >2 kHz デビエーション | IF 帯域幅は、受信する帯域に最適に設定 | ||
AM | >25 % 変調 | ||||
AUDIO IN ポート | 周波数範囲 | 300 Hz 〜 10 kHz | |||
入力レベル | 3 V(Audio Config 設定)0.9 Vp-p 〜 9 Vp-p | ||||
30 V(Audio Config 設定)9 Vp-p 〜 90 Vp-p | |||||
オーディオ周波数ノッチ | 1 kHz | ||||
読取範囲 | 0 dB〜60 dB | ||||
分解能 | 0.001 dB | ||||
確度 | ±1.5 dB、読み値 >8 dB、<40 dB | ||||
歪率計 | 計測対象 | AUDIO IN、Demod | |||
復調 | FM | >2 kHz デビエーション | IF 帯域幅は、受信する帯域に最適に設定 | ||
AM | >25 % 変調 | ||||
AUDIO IN ポート | 周波数範囲 | 300 Hz 〜 10 kHz | |||
入力レベル | 3 V(Audio Config 設定)0.9 Vp-p 〜 9 Vp-p | ||||
30 V(Audio Config 設定)280 mVp-p 〜 90 Vp-p | |||||
オーディオ周波数ノッチ | 1 kHz | ||||
読取範囲 | 0 % 〜 100 % | ||||
分解能 | 0.001% | ||||
確度 | ±10 % of rdg + 0.1 % Distortion、>1 % 〜 <20 % | ||||
オーディオ周波数計 | 計測対象 | AUDIO IN、Demod | |||
復調 | FM | 15 Hz 〜 20 kHz | IF 帯域幅は、受信する帯域に最適に設定 | ||
AM | 100 Hz 〜 10 kHz | ||||
AUDIO IN ポート | 周波数範囲 | 300 Hz 〜 20 kHz | |||
入力レベル | 3 V(Audio Config 設定) 28 mVp-p 〜 9 Vp-p | ||||
30 V(Audio Config 設定) 280 mVp-p 〜 90 Vp-p | |||||
周波数範囲 | 15 Hz 〜 20 kHz | ||||
分解能 | 0.1 Hz | ||||
確度 | ±1 Hz | ||||
オーディオ周波数 レベルメータ | 計測対象 | AUDIO IN、SCOPE | |||
入力範囲 | AUDUO IN レンジ | 3 V、30 V | |||
SCOPE レンジ | 2 VDC、40 VDC | ||||
周波数範囲 | 200 Hz 〜 <5 kHz | ||||
負荷選択 | SCOPE | ハイインピーダンス | |||
AUDIO IN | 3 V入力レンジ | ハイインピーダンス、150 Ω、600 Ω、1 kΩ | |||
30 V入力レンジ | 10 kΩ | ||||
入力レベル | AUDIO IN ポート | 3 V レンジ | 10 mVrms 〜 3.2 Vrms | ||
30 V レンジ | 1 Vrms 〜 30 Vrms | ||||
SCOPE ポート | 2.0 Vdc レンジ | 10 mVrms 〜 1 Vrms | |||
40 Vdc レンジ | 1 Vrms 〜 28.28 Vrms | ||||
表示単位分解能 | 0.001 | V,mV,dBμV,dBm,W | |||
範囲 | ±5 % AUDIO IN ポート | ||||
オシロスコープ | 計測対象 | SCOPE、AUDIO IN、DEMOD | |||
帯域幅 | 5 kHz | ||||
入力 インピーダンス | SCOPE 入力 | 2.0 V レンジ | 53 kΩ | ||
40 V レンジ | 1 MΩ | ||||
Audio I/O 入力 | 3 V レンジ | 150 Ω、600 Ω、1 kΩ、ハイインピーダンス | |||
30 V レンジ | 10 kΩ | ||||
カップ リング | Scope | AC、DC、GND | |||
Audio In | AC のみ | ||||
FM 内部復調 | DC | ||||
AM 内部復調 | AC | ||||
垂直軸レンジ | Scope、Audio In | 10 mV 〜 10 Vdiv | 1-2-5 ステップ | ||
FM 内部復調 | 0.1 kHz 〜 50 kHz / div | 1-2-5 ステップ | |||
AM 内部復調 | 5、10、20、50 % / div | ||||
垂直軸確度 | 10 % of fs (DC 〜 5 kHz) | ||||
水平掃引 | 0.5 ms / div 〜 0.1 s / div | ||||
水平軸確度 | 3 % of fs | ||||
トリガタイプ | 内部 | Auto,Normal | |||
トリガレベル | 垂直軸上可変 | ||||
マーカー | 2 個のマーカー | ||||
垂直軸計測 | 電圧、周波数、変調率 | ||||
マーカー間の時間差 | |||||
チャンネル アナライザ | 周波数範囲 | 2 MHz 〜 1 GHz | |||
スパン | 10 kHz 〜 5 MHz | 1-2-5 ステップ | |||
窓関数 | ハニング、フラットトップ、矩形 | ||||
垂直軸スケール | 2、5、10、15、20 dB / div | ||||
マーカー帯域幅 | 1 kHz 〜 5 MHz | 1-2-5 ステップ | |||
マーカーオフセット | ±1 kHz 〜 ±1/2 スパン | 1-2-5 ステップ | |||
電力帯域幅確度(PdB) | ±3 dB typ | S/N 30 dB | |||
ノイズフロア | —123 dBm | プリアンプOFF | |||
—140 dBm | プリアンプON、スパン100 kHz、typ. | ||||
デジタル マルチメータ | AC / DC 電圧計 | レンジ | 200 mV、2 V、20 V、200 V、2000 V、Auto | 150 Vacrms 〜 Vdc 最大入力、カテゴリII | |
分解能 | 3.5 桁(2000カウント) | ||||
確度 | DC:±1 % of fs ±1 カウント | ||||
AC:±5 % of fs ±1カウント+25 mV | |||||
AC / DC 電流計 | レンジ | 200 mA、2 A、20 A、Auto | 20A レンジでは、オプションのシャントを使用し、電圧計に接続する | ||
最大開放端入力電圧 | コモンまたはアースを基準に 30 V RMS、カテゴリI | ||||
分解能 | 3.5 桁(2000カウント) | ||||
確度 | DC:±5 % of fs ±1 カウント | ||||
AC:±5 % of fs ±1カウント | |||||
交流電圧周波数範囲 | 50 Hz 〜 10 kHz | ||||
抵抗計 | レンジ | 200 Ω、2 kΩ、20 kΩ、200 kΩ、2 MΩ、20 MΩ、Auto | |||
分解能 | 3.5 桁(2000カウント) | ||||
確度 | ±5 % of fs ±1 カウント | ||||
通過型電力計 | RF 測定タイプ | 平均電力、ピーク、バースト、クレストファクタ、CCDF | |||
周波数範囲 | 25 MHz 〜 1 GHz | ||||
電力範囲 | 平均電力 500 mW 〜 500 W | ||||
ピーク電力 13.3 W 〜 1300 W | |||||
挿入VSWR | <1.05 | ||||
挿入損失 | <0.05 dB | ||||
方向性 | 50 MHz まで 29dB、51 MHz から 1000 MHz まで 30 dB | ||||
平均電力 | 平均進行電力範囲 | 500 mW 〜 200 W平均 | |||
ピーク/平均比、最大 | 12 dB | ||||
確度、平均進行電力 | ±4 % of rdg + 166 mW | 最大確度性能は、25 ℃±10 ℃ | |||
リターンロス | 0 〜 23 dB | ||||
VSWR | 1.15 〜 99.9 | ||||
バースト 平均電力 | バースト平均電力範囲 | 13.5 W 〜 500 W 平均 | |||
バースト幅 | 1 μs 〜 5 ms | ||||
最小繰り返し率 | 200 Hz | ||||
デューティサイクル(D) | 0.001 〜 1.0 | D=バースト幅/周期 | |||
確度、バースト平均電力 | ±6% of rdg + 0.116 / D mW | ||||
ピークエンベロープ電力 | ピークエンベロープ電力範囲 | 13.3 〜 1300 W | |||
ピークエンベロープ 電力確度 | バースト幅 > 200 μs ± 7% of rdg 、+0.70 W | ||||
1 μs <バースト幅 < 200 μs :±10% of rdg、1.40 W | |||||
0.5 us <バースト幅 <1 μs :±15% of rdg、1.40 W | |||||
バースト幅 <0.5 μs :±20% of rdg、1.40 W | |||||
クレスト ファクタ | 計測範囲 | 500 mW 〜 300 W、13.3 W 最小ピーク | |||
クレストファクタ確度 | ピーク確度と平均電力確度の和 | ||||
相補累積分布 関数(CCDF) | 計測範囲 | 0.1 〜 100 % | |||
スレッショルド計測範囲 | 13.5 〜 500 W | ||||
計測の不確かさ | ±0.2 % | ||||
レベル設定確度 | ピークエンベロープについて、電力確度 +2 % | ||||
スピーカ出力 | スピーカ | ON および OFF | |||
出力 | 0.5 m において最小 75 dBa、600 〜 1800 Hz、ボリウム最大 | ||||
ヘッドホン接続時、スピーカは切り離される | |||||
ボリウムコントロール | レベル範囲 | 目盛 0〜100 | |||
タイムベース | 温度安定度 | —20 ℃〜 70 ℃において±0.15 ppm | |||
エージングレート | 0.5 ppm(1年目) | ||||
0.3 ppm (2年目以降) | |||||
Freq-Flex(外部リファレンスタイムベースキャリブレーション) | 入力周波数範囲 | 2 MHz 〜 1000 MHz | |||
リファレンス入力ポート | T/R ポート:>-20 dBm | ||||
Antenna ポート:>-40 dBm | |||||
Freq-Flex 確度 | 外部信号から <0.5 Hz + 安定度 + エージングレート | ||||
例:10 MHz 外部入力、Freq-Flex 後、 外部入力に対して ±0.5 Hz | |||||
10 MHz ± 0.5 Hz = 0.05 ppm + 安定度 + エージングレート | |||||
入出力 | T/R ポート・ANT ポート・GEN ポート | N型(F) | |||
Scope コネクタ・AUDIO INコネクタ・AUDIO OUTコネクタ | BNC型(F) | ||||
ヘッドホンジャック | 3.5mm ジャック | ||||
USB コネクタ(3個装備) | USB Type A | ||||
イーサネットコネクタ | RJ45 | ||||
DC 電源入力コネクタ | 2 ポジション 2.5 mm ジャック | ||||
GND コネクタ | バナナジャック | ||||
DMM(3個装備) | バナナジャック(オプション) | ||||
IN(通過型電力計)・OUT(通過型電力計) | N型(F)(オプション) | ||||
フロントパネル インジケータ | SYS インジケータ | 緑 | 88XX 電源ON・起動モード | ||
青 | 88XX スリープモード | ||||
赤 | 88XX シャットダウン | ||||
緑/赤点滅 | バッテリー温度 > 60 ℃ | ||||
緑点滅 | バッテリー残量 < 5 % | ||||
BAT インジケータ | 緑 | バッテリー満充電 | |||
橙 | バッテリー充電中 |
その他の仕様
項目 | 仕様 | 備考・条件 | ||
---|---|---|---|---|
環境/寸法 | 最大寸法 (mm) | 343×293×146 mm (13.5×11.54×5.75 inch) | ||
質量(kg) | 7.7 kg(17 lbs) | ハードウェアオプションがインストールされていない状態で | ||
温度 | —40 ℃〜71 ℃ | 保管時、MIL-PRF-28800F class 3 | ||
8800Sの 動作環境 | DC動作 | —20 ℃〜50 ℃ | ||
AC/DC電源動作 | AC入力電力の項を参照 | |||
バッテリー動作 | —20 ℃〜約50 ℃ | 注1 バッテリー動作の温度については、 実際の温度上昇と機器の使用状況に基づく。 | ||
注2 バッテリーは、—20℃を下まわる、または60℃を上回る環境においてはならない。 | ||||
相対湿度 | 動作 | 5 〜 90 %RH | MIL-PRF-28800F class 3 に基づき試験 | |
高度 | バッテリーのみの動作 | 4,600 m | MIL-PRF-28800F class 3 | |
AC 電源動作 | 3,048 m | MIL-PRF-28800F class 3 | ||
衝撃(動作時) | 30 G の衝撃 | MIL-PRF-28800F class 3 に基づき試験 | ||
振動 | 動作時 | 5 〜 500 Hz ランダム振動 | MIL-PRF-28800F class 3 に基づき試験 | |
ベンチにおける取扱 | 動作時 | MIL-28800F class 3 に準拠 | ||
準拠規格 | EMC | 放射とイミュニティ | MIL-28800F, class 3 | |
EN61326-1, class A | ||||
EN61000-3-2 | ||||
EN61000-3-3 | ||||
安全性 | UL61018-1 | |||
EN61010-1 | ||||
CSA C22.2 No 61010-1 | ||||
信頼性 | 25 ℃において 20,000 時間 | |||
AC入力電力 (AC/DCコンバータ・充電器) | AC 入力電圧範囲 | 100 〜 250 Vac、3 Amax、47 Hz 〜 63 Hz | ||
AC 入力電圧変動 | 公称入力電圧の 10 % より少ないこと | |||
過渡過電圧 | 設置カテゴリ II に基づく | |||
使用環境 | 屋内使用、最大相対湿度 31 ℃まで 80%、40℃において、 50% まで直線的に減少、設置カテゴリII、汚染度2 | |||
動作温度 | 0 ℃ 〜 40 ℃ | |||
保存温度 | —20 ℃ 〜 +85 ℃ | |||
EMI | EN55022 Class B, EN61000-3-2, Class D | |||
安全性 | UL 1950,CSA 22.2 No 234 および No 950、 IEC 950/EN 60950 | |||
DC入力電力 | 電圧範囲 | 11 〜 24 Vdc | ||
最大電力 | 55 W、オプションのバッテリー充電時 65 W | |||
電力(代表値) | 30 W | |||
ヒューズ | 5 A、32 Vdc、Type F | |||
追加部品 | バッテリー型式 | リチウムイオンバッテリーパック | バッテリーは、—20 ℃を下まわる、または60 ℃を上回る環境においてはならない。 | |
バッテリー動作時間 | 2.5 時間 typ. | バックライト明るさ 100 % | ||
3 時間 typ. | バックライト明るさ 最小(可視範囲) | |||
バッテリー充電時間 | 電源OFF時、4 時間 typ. | 注:バッテリーは、温度範囲 0 ℃ 〜 45 ℃の範囲で充電されなければならない。 放電したバッテリー(容量 <10 %)は、外部DC電圧動作の前に 20 分間充電すること。 | ||
電源ON時、4 時間 typ. |
製品カタログ
製品カタログ
