交流電源 PCR-MAシリーズ

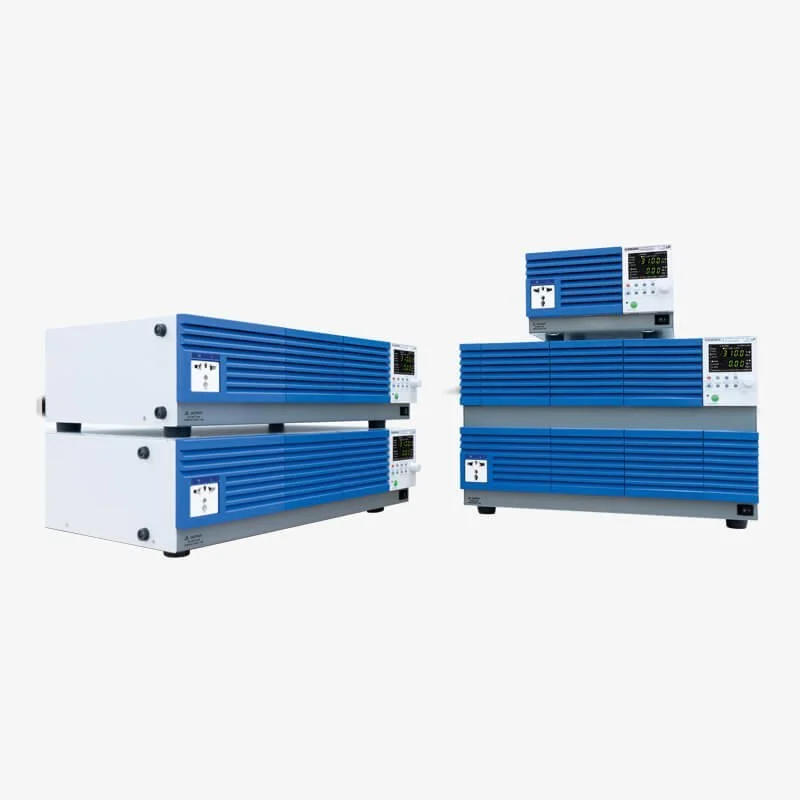

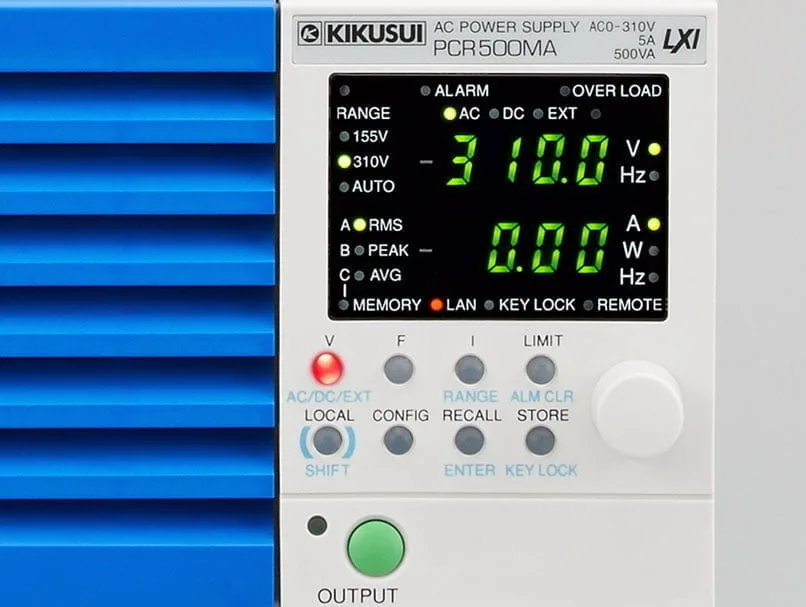

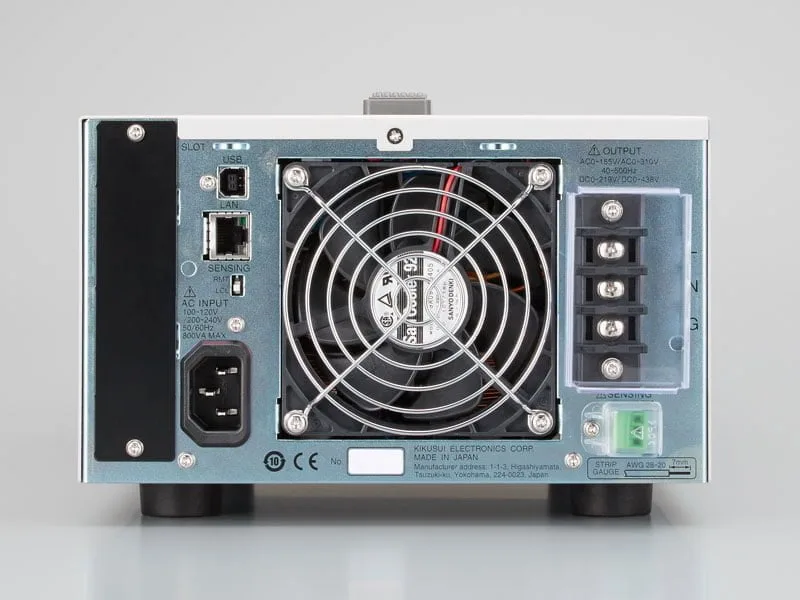

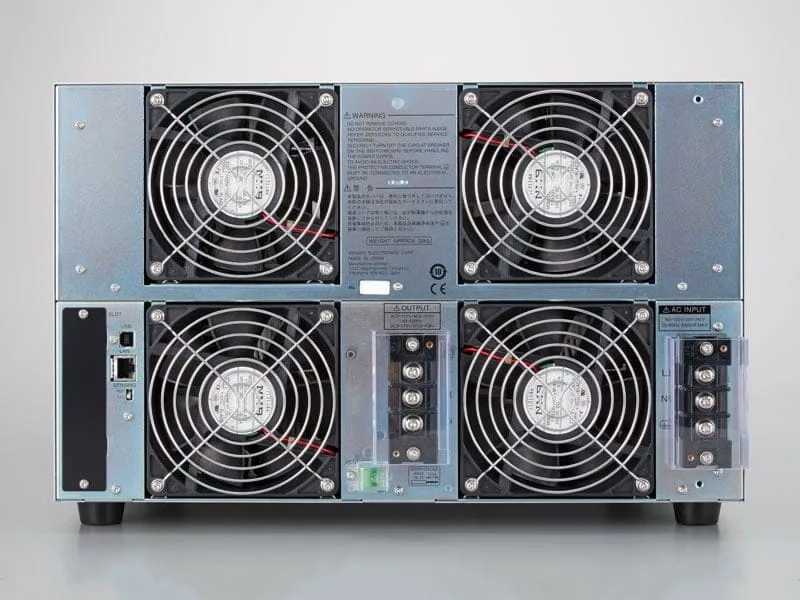

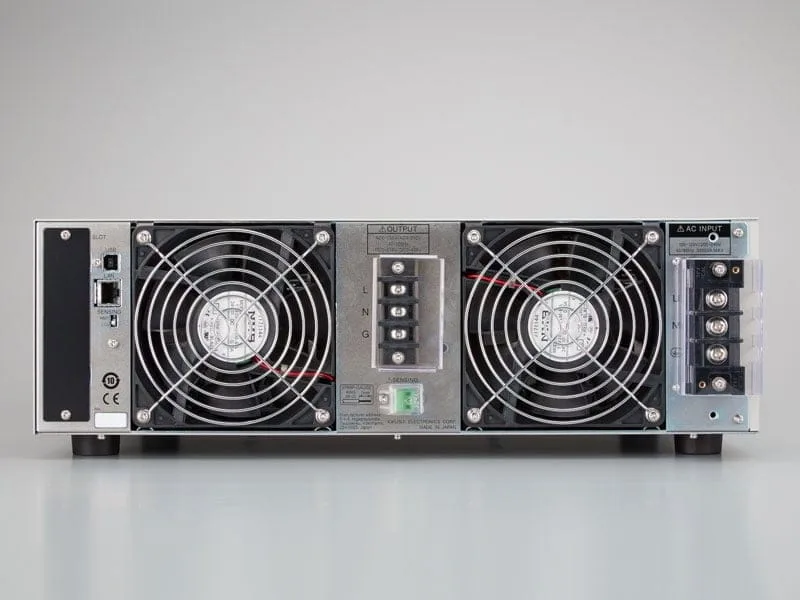

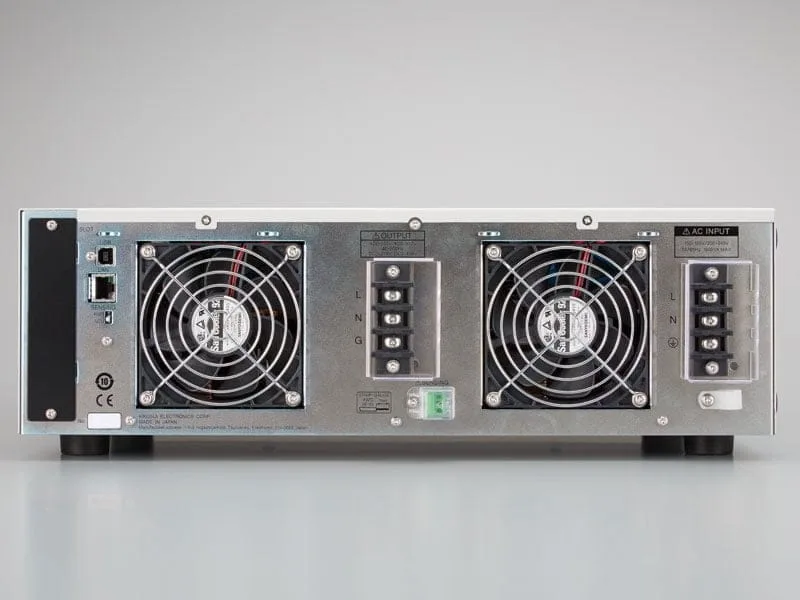

コンパクト交流電源

PCR-MAシリーズ

PCR-MA-SERIES

258,000円 – 1,230,000円

PWMインバータ方式を採用したコンパクトな交流電源
AC出力：0V〜155V／0V〜310V・40Hz〜500Hz
DC出力：±0V〜219V／±0V〜438V
最大ピーク電流は定格（実効値）の3倍
各種通信インターフェース(LAN,USB標準装備)
センシング機能

型名	回路方式（交流）	出力：相	出力定格ACモード：電力容量	出力定格DCモード：電力容量	標準価格
PCR500MA	PWMインバータ方式	単相	500VA	400W	258,000円（税込：283,800円）
PCR1000MA	PWMインバータ方式	単相	1kVA	800W	363,000円（税込：399,300円）
PCR2000MA	PWMインバータ方式	単相	2kVA	1.6kW	681,000円（税込：749,100円）
PCR4000MA	PWMインバータ方式	単相	4kVA	3.2kW	1,230,000円（税込：1,353,000円）

商品コード: PCR-MA-SERIES

ラインアップ

別ウインドウで開く拡大する

形名	回路方式（交流）	出力：相	電圧	最大電流	電力容量	標準価格
PCR500MA	PWMインバータ方式	単相	0V〜155V 0V〜310V（2レンジ）	5A/2.5A	500VA	258,000円（税込：283,800円）
PCR1000MA				10A/5A	1kVA	363,000円（税込：399,300円）
PCR2000MA				20A/10A	2kVA	681,000円（税込：749,100円）
PCR4000MA				40A/20A	4kVA	1,230,000円（税込：1,353,000円）

仕様

出力定格 ACモード

別ウインドウで開く拡大する

項目／形名		PCR500MA	PCR1000MA	PCR2000MA	PCR4000MA
電圧範囲（155V/310V レンジ）	定格電圧範囲	0V～155V/0V～310V
電圧範囲（155V/310V レンジ）	設定電圧範囲	0V～157.5V/0V～315V
電圧設定分解能		0.1V
電圧設定確度 *1		± （1% of set + 0.6V/1.2V）
出力相数		単相
最大電流 *2		5A/2.5A	10A/5A	20A/10A	40A/20A
最大ピーク電流 *3		15A/7.5A	30A/15A	60A/30A	120A/60A
負荷力率		0～1（進相または遅相）
電力容量		500VA	1kVA	2kVA	4kVA
周波数設定範囲		40Hz～500Hz
周波数設定分解能		0.1Hz
周波数確度		± 2×10^-4以内

*1 出力電圧13.5V〜155V/27V〜310V、出力周波数45Hz〜65Hz、無負荷、23℃±5℃の場合。*2 出力電圧1V〜100V/2V〜200Vの場合。出力電圧100V〜155V/200V〜310V時では、最大容量により制限されます。*3 コンデンサインプット型整流負荷に対して。最大電流値により制限されます。

出力定格 DCモード

別ウインドウで開く拡大する

項目／形名		PCR500MA	PCR1000MA	PCR2000MA	PCR4000MA
電圧範囲（155V/310V レンジ）	定格電圧範囲	-219V～＋219V/-438V～＋438V
電圧範囲（155V/310V レンジ）	設定電圧範囲	-222.5V～＋222.5V/-445V～＋445V
電圧設定分解能		0.1V
電圧設定確度 *4		± （1% of set + 0.6V/1.2V）
最大電流 *5		4A/2A	8A/4A	16A/8A	32A/16A
最大瞬時電流 *6		12A/6A	24A/12A	48A/24A	96A/48A
電力容量		400W	800W	1600W	3200W

*4. 出力電圧19V〜219V/38V〜438V、無負荷、23℃±5℃の場合。 *5. 出力電圧1.4V〜100V/2.8V〜200Vにおいて。出力電圧が100V〜219V/200V〜438V時は、電力容量により制限されます。 *6. 最大電流により制限されます。

出力電圧安定度

別ウインドウで開く拡大する

項目／形名	PCR500MA	PCR1000MA	PCR2000MA	PCR4000MA
電源変動 *7	± 0.15%以内
負荷変動 *8（155V/310V レンジ）	40Hz～100Hz、DCの時：± 0.15V/± 0.3V以内上記以外の時：± 0.5V/±1V以内
出力周波数変動 *9	± 1%以内
リップルノイズ *10	0.8Vrms/1.6Vrms （TYP値）
周囲温度変動 *11	100ppm/℃ （TYP値）
出力電圧波形歪率 *12	0.5％以下
出力電圧応答速度 *13	150μs （TYP値）
効率 *14	70％以上

*7 定格範囲の変化において。 *8 出力電圧80V〜155V/160V〜310V、負荷力率1、出力電流0A⇔最大電流の変化、後面出力端子において。 *9 出力電圧100V/200V、負荷力率1の時。60Hzを基準としたときの出力電圧変動。 *10 DCモードにて、5Hz〜1MHz成分に対して、後面出力端子の場合。 *11 出力電圧100V/200V、出力電流0A、動作温度範囲内において。 *12 出力電圧50V〜155V/100V〜310V、負荷力率1、ACモードにおいて。 *13 出力電圧100V/200V、負荷力率1、出力電流0A⇔最大電流の変化に対して。 *14 ACモード、出力電圧100V/200V、最大電流、負荷力率1、出力周波数40Hz〜500Hzにおいて。

測定値表示＊15

別ウインドウで開く拡大する

項目／形名			PCR500MA	PCR1000MA	PCR2000MA	PCR4000MA
電圧測定	分解能		0.1V
電圧測定	確度（155V/310Vレンジ）	RMS、AVE *16	45Hz～65Hz、DCの時：±（0.5% of reading + 0.3V/0.6V）上記以外の時：±（0.7% of reading + 0.9V/1.8V）
電流測定	分解能		0.01A			0A～99.99A：0.01A 100A以上：0.1A
電流測定	確度（155V/310Vレンジ）	RMS、AVE *17	45Hz～65Hz、DC時： ±（0.5% of reading + 0.02A/0.01A）上記以外の時： ±（0.7% of reading + 0.04A/0.02A）	45Hz～65Hz、DC時： ±（0.5% of reading + 0.04A/0.02A）上記以外の時： ±（0.7% of reading + 0.08A/0.04A）	45Hz～65Hz、DC時： ±（0.5% of reading + 0.08A/0.04A）上記以外の時： ±（0.7% of reading + 0.16A/0.08A）	45Hz～65Hz、DC時： ±（0.5% of reading + 0.16A/0.08A）上記以外の時： ±（0.7% of reading + 0.32A/0.16A）
電力測定	分解能		0.1W	0.1W、1W（1000W以上の場合）
電力測定	確度 *18		±（2% of reading +0.5W）	±（2% of reading +1W）	±（2% of reading +2W）	±（2% of reading +4W）

*15 実効値（RMS）、平均値（AVE）、電力（W）は以下の式によって求めています。
RMS（真の実効値演算）＝√（Σ（瞬時電圧または瞬時電流の二乗）/サンプル数）
AVE =Σ（瞬時電圧または瞬時電流）/サンプル数
WAC = Σ（瞬時電圧×瞬時電流）/サンプル数
WDC = VAVG×IAVG
・サンプル期間：AC出力時100ms〜125ms（出力波形周期の整数倍）、DC出力時125ms
・更新周期約3回/秒、アベレージオンにて2秒間の平均処理
・ピーク電流値（PEAK）はピーク電流の絶対値の最大値を0.3秒または約5秒間保持します。
・電圧値の表示はACモードではRMS（実効値）に、DCモードではAVE（平均値）になります。
*16 ACモード時：出力電圧13.5V〜155V/27V〜310V、23℃±5℃において。 DCモード時：出力電圧19V〜219V/38V〜438V、23℃±5℃において。 *17 クレストファクタ3以下の波形において。定格最大電流の5％〜100％、23℃±5℃において。 *18 出力電圧が50V以上、出力電流が定格最大電流の10％〜100％、負荷力率1、出力周波数45Hzから65HzまたはDC、23℃±5℃において。

別ウインドウで開く

項目／形名			PCR500MA	PCR1000MA	PCR2000MA	PCR4000MA
電圧測定	分解能		0.1V
電圧測定	確度（155V/310Vレンジ）	RMS、AVE *16	45Hz～65Hz、DCの時：±（0.5% of reading + 0.3V/0.6V）上記以外の時：±（0.7% of reading + 0.9V/1.8V）
電流測定	分解能		0.01A			0A～99.99A：0.01A 100A以上：0.1A
電流測定	確度（155V/310Vレンジ）	RMS、AVE *17	45Hz～65Hz、DC時： ±（0.5% of reading + 0.02A/0.01A）上記以外の時： ±（0.7% of reading + 0.04A/0.02A）	45Hz～65Hz、DC時： ±（0.5% of reading + 0.04A/0.02A）上記以外の時： ±（0.7% of reading + 0.08A/0.04A）	45Hz～65Hz、DC時： ±（0.5% of reading + 0.08A/0.04A）上記以外の時： ±（0.7% of reading + 0.16A/0.08A）	45Hz～65Hz、DC時： ±（0.5% of reading + 0.16A/0.08A）上記以外の時： ±（0.7% of reading + 0.32A/0.16A）
電力測定	分解能		0.1W	0.1W、1W（1000W以上の場合）
電力測定	確度 *18		±（2% of reading +0.5W）	±（2% of reading +1W）	±（2% of reading +2W）	±（2% of reading +4W）

入力定格

別ウインドウで開く拡大する

項目／形名		PCR500MA	PCR1000MA	PCR2000MA	PCR4000MA
AC入力	公称入力定格	100V～120V/200V～240V、50Hz/60Hz、単相
AC入力	入力電圧範囲	90V～132V/180V～264V（電源投入時自動判別）
入力周波数範囲		47Hz～63Hz
皮相電力		800VA以下	1600VA以下	3200VA以下	6400VA以下
力率 *19		0.9 （標準値）
電流	入力90V～115V	8A/6.3A以下	16A/12.5A以下	32A/25A以下	64A/50A以下
電流	入力180V～230V	4A/3.2A以下	8A/6.3A以下	16A/12.5A以下	32A/25A以下

*19. 出力電圧100V/200V（155V/310Vレンジ）、最大電流、負荷力率1において。

一般

別ウインドウで開く拡大する

項目／形名		PCR500MA	PCR1000MA	PCR2000MA	PCR4000MA
絶縁抵抗	入力⇔シャシ、出力⇔シャシ、入力⇔出力間	DC500V、30MΩ以上
耐電圧	入力⇔シャシ、出力⇔シャシ、入力⇔出力間	AC1.5kV、1分間
接地連続性		AC25A、0.1Ω以下
電磁適合性 (EMC) 1、2		以下の指令および規格の要求事項に適合 EMC指令 2014/30/EU EN 61326-1(Class A) EN55011(Class A,Group 1) EN 61000-3-2 EN 61000-3-3
電磁適合性 (EMC) 1、2		適用条件:負荷線は30 m未満、その他本製品に接続するケーブルおよび電線は、すべて3 m未満を使用
安全性 *1		以下の指令および規格の要求事項に適合低電圧指令 2014/35/EU、EN 61010-1(Class 1,汚染度 2)
回路方式		PWMインバータ方式
環境	動作環境	屋内使用、過電圧カテゴリⅡ
	動作温度・湿度範囲	0℃～40℃、20％rh～80％rh (結露なし)
	保存温度・湿度範囲	-10 °C~60 °C、90 %rh以下 (結露なし)
	高度	2000mまで
外部寸法		214W×124（155）H×350 （400）Dmm	429（450）W×128（150）H× 350（400）Dmm	429（450）W×128（150）H× 450（510）Dmm	429（440）W×262（285）H× 520（575）Dmm
質量		約 6.5kg	約 11kg	約 16kg	約 32kg
入力端子		インレット	M4端子台	M6端子台	M6端子台
出力端子		M4端子台			M6端子台
付属品	電源コード	1本プラグ付き線長：約2.5m	1本 3芯キャブタイヤケーブル太さ：3.5m㎡プラグ無し線長：約3m	1セットコア付き単芯ケーブル3本太さ：5.5m㎡プラグ無し線長：約3m	1セット単芯ケーブル3本太さ：14m㎡プラグ無し線長：約3m
	コア	1個	1個	1個	1個
	結束バンド	1個	1個	1個	1個
	CD-ROM *3	1枚
		パッキングリスト×1部、クイックリファレンス×各1部（和文/英文）、安全のために×1部

*1 特注品、改造品には適用されません。 *2 パネルにCEマーキングの表示のあるモデルに対してのみ。 *3 ユーザーズマニュアル、通信インターフェースマニュアル、を収録

別ウインドウで開く

項目／形名		PCR500MA	PCR1000MA	PCR2000MA	PCR4000MA
絶縁抵抗	入力⇔シャシ、出力⇔シャシ、入力⇔出力間	DC500V、30MΩ以上
耐電圧	入力⇔シャシ、出力⇔シャシ、入力⇔出力間	AC1.5kV、1分間
接地連続性		AC25A、0.1Ω以下
電磁適合性 (EMC) 1、2		以下の指令および規格の要求事項に適合 EMC指令 2014/30/EU EN 61326-1(Class A) EN55011(Class A,Group 1) EN 61000-3-2 EN 61000-3-3
電磁適合性 (EMC) 1、2		適用条件:負荷線は30 m未満、その他本製品に接続するケーブルおよび電線は、すべて3 m未満を使用
安全性 *1		以下の指令および規格の要求事項に適合低電圧指令 2014/35/EU、EN 61010-1(Class 1,汚染度 2)
回路方式		PWMインバータ方式
環境	動作環境	屋内使用、過電圧カテゴリⅡ
	動作温度・湿度範囲	0℃～40℃、20％rh～80％rh (結露なし)
	保存温度・湿度範囲	-10 °C~60 °C、90 %rh以下 (結露なし)
	高度	2000mまで
外部寸法		214W×124（155）H×350 （400）Dmm	429（450）W×128（150）H× 350（400）Dmm	429（450）W×128（150）H× 450（510）Dmm	429（440）W×262（285）H× 520（575）Dmm
質量		約 6.5kg	約 11kg	約 16kg	約 32kg
入力端子		インレット	M4端子台	M6端子台	M6端子台
出力端子		M4端子台			M6端子台
付属品	電源コード	1本プラグ付き線長：約2.5m	1本 3芯キャブタイヤケーブル太さ：3.5m㎡プラグ無し線長：約3m	1セットコア付き単芯ケーブル3本太さ：5.5m㎡プラグ無し線長：約3m	1セット単芯ケーブル3本太さ：14m㎡プラグ無し線長：約3m
	コア	1個	1個	1個	1個
	結束バンド	1個	1個	1個	1個
	CD-ROM *3	1枚
		パッキングリスト×1部、クイックリファレンス×各1部（和文/英文）、安全のために×1部

アナログインターフェース仕様（EX08-PCR-MA：オプション）

別ウインドウで開く拡大する

入力端子	最大許容入力電圧		± 15V
	形状		BNC
	入力インピーダンス		10k Ω ± 5％（不平衡）
	対接地電圧		42Vpk
EXT-AC モード *1	入力電圧範囲		0V ～± 10V( 直流 )
	電圧増幅率（155V/310Vレンジ）		15.5 倍 /31 倍
	周波数設定範囲		40Hz ～ 500Hz
EXT-DC モード	入力電圧範囲*2	ATT OFF 時	0V ～± 2.19Vpeak（ 0 ～ 155Vrms 正弦波）
	入力電圧範囲*2	ATT ON 時	0V ～± 10V（直流）
	入力周波数範囲	ATT OFF 時	40Hz ～ 500Hz（正弦波）/40Hz ～ 100Hz（方形波）/DC
	周波数特性	ATT OFF 時	500Hz -0.3dB（TYP 値） 55Hz を基準として
	電圧増幅率（155V/310Vレンジ）	ATT OFF 時	100 倍 /200 倍
	電圧増幅率（155V/310Vレンジ）	ATT ON 時	21.9 倍 / 43.8 倍
出力電圧歪率 *3			本体仕様＋ 0.5 ％以下

*1 常時ATT ONで使用。 *2 電圧、電流、電力の計測可能範囲はDC および40 Hz 〜 500 Hz。入力する波形周期に合わせて、周波数を設定。 *3 EXT-AC モードでは直流入力、EXT-DC モードでは歪率0.1 ％以下の正弦波を入力した場合。

通信インターフェース仕様

別ウインドウで開く拡大する

LAN	IEEE802.3 100base-TX/10Base-T Ethernet LXIDevice Core Specification 2016 に準拠、RJ-45コネクタ
USB	USB 2.0 仕様に準拠、通信速度480Ｍbps（HighSpeed） USBTMC-USB488 デバイスクラス仕様に準拠
GPIB（IB22：オプション）	IEEE STD .488.1-1978 仕様に準拠 SH1, AH1,T6, L4, SR1, RL1, PP0, DC1, DT1, C0, E1
共通	ソフトウエアプロトコルIEEE488.2 STD 1992 コマンド言語SCPI Specification 1999.0

オプション

GPIBインターフェース・ボード

IB22
30,000円（税込：33,000円）

アナログインターフェース・ボード

EX08-PCR-MA
35,000円（税込：38,500円）

LAN-RS232Cコンバータ

XDT2321002-01-S xDirect232版 RS232C（ACアダプタ付）／（LAN-RS232Cコンバータ）（検証済）
https://www.lantronix.com/products/xdirect/
【注意事項】※LAN-RS232Cコンバータを用いてのRS232C制御については、LANTRONIX者の取扱説明書を参照してください。※パソコン等との組み合わせ（動作）については、保証いたしかねます。あらかじめご了承ください。

ラックマウントフレーム／ラックマウントブラケット

PCR500MA用

PCR1000MA／PCR2000MA用

PCR4000MA用

シーケンス作成・制御ソフトウェア

Wavy for PCR-M (SPEC70481)
60,000円（税込：66,000円）

PCR-Mシリーズ互換モード切替機能を使用（制限あり）
