薄型ワイドレンジ可変スイッチング電源
PWXシリーズ｜750Wタイプ
PWX750W
205,000円
- ネット対応の新世代ラックマウント電源
- 多チャンネル運用を強力にサポートする VMCB(仮想マルチチャンネルバス)機能

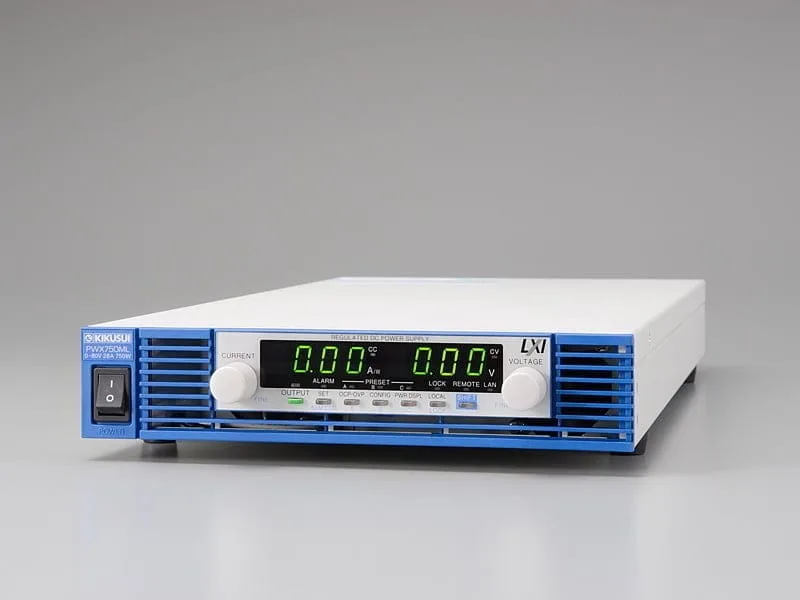

- ラック実装効率を高める、高さ1U(約44mm)の薄型・軽量設計
- 電圧・電流可変域は電力型(3倍比)
- 定格出力電力:750W/1500W、定格出力電圧:30V/80V/230V/650V
- 力率改善回路搭載:0.99(100V入力時)/0.97(200V入力時)
※PWX750ML以外はCE/UKCAマーキング適合モデルとなります。

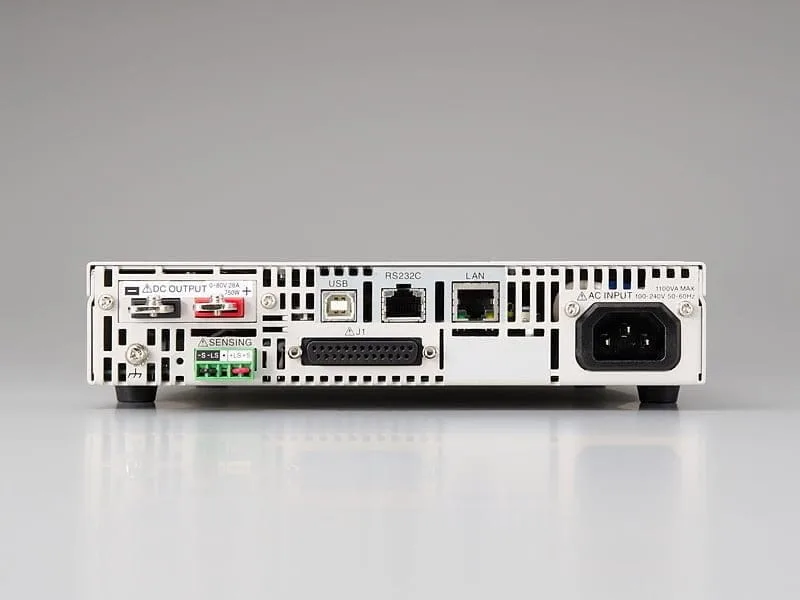

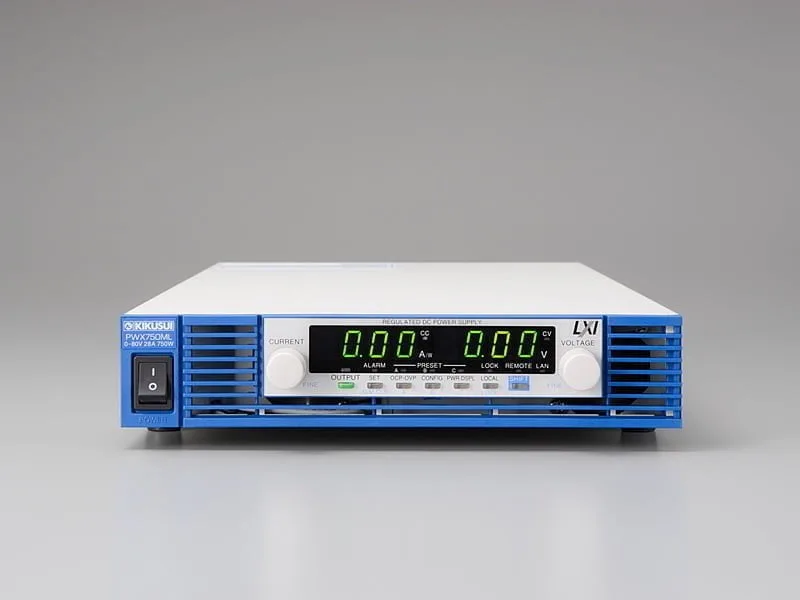

| 製品画像 | 型名 | 出力 CV [V] | 出力 CC [A] | 出力 定格電力 [W] | 標準価格 | WEBかんたんお見積り | ||
|---|---|---|---|---|---|---|---|---|
 | PWX750LF | 0〜30V | 0〜75A | 750W | 8 | 150 | 205,000円 （税込：225,500円） | |
 | PWX750MLF | 0〜80V | 0〜28A | 750W | 8 | 65 | 205,000円 （税込：225,500円） | |
 | PWX750ML | 0〜80V | 0〜28A | 750W | 8 | 65 | 205,000円 （税込：225,500円） | |
 | PWX750MHF | 0〜230V | 0〜10A | 750W | 25 | 30 | 205,000円 （税込：225,500円） | |
 | PWX750HF | 0〜650V | 0〜3.5A | 750W | 60 | 15 | 205,000円 （税込：225,500円） |
ラインアップ
| 製品画像 | 型名 | 出力 CV [V] | 出力 CC [A] | 出力 定格電力 [W] | 標準価格 | WEBかんたんお見積り | ||
|---|---|---|---|---|---|---|---|---|
| PWX750LF | 0〜30V | 0〜75A | 750W | 8 | 150 | 205,000円 （税込：225,500円） | |
| PWX750MLF | 0〜80V | 0〜28A | 750W | 8 | 65 | 205,000円 （税込：225,500円） | |
| PWX750ML | 0〜80V | 0〜28A | 750W | 8 | 65 | 205,000円 （税込：225,500円） | |
| PWX750MHF | 0〜230V | 0〜10A | 750W | 25 | 30 | 205,000円 （税込：225,500円） | |
| PWX750HF | 0〜650V | 0〜3.5A | 750W | 60 | 15 | 205,000円 （税込：225,500円） |
※PWX750ML以外はCE/UKCAマーキング適合モデルとなります。
仕様
PWXシリーズ 750Wタイプ
AC入力
| 項目／形名 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
|---|---|---|---|---|---|
| ハーフラックサイズ | PWX750ML | ||||
| 公称入力定格 | 100Vac〜240Vac、50Hz〜60Hz、単相 | ||||
| 入力電圧範囲 | 85Vac〜265Vac | ||||
| 入力周波数範囲 | 47Hz〜63Hz | ||||
| 電流（MAX）*1 | 100 Vac | 10.5A | |||
| 200 Vac | 5.25A | ||||
| 突入電流（MAX）*2 | 70 A 以下 | ||||
| 電力（MAX）*3 | 1100VA | ||||
| 力率（TYP 値）*1 | 0.99（入力電圧100V）/0.97（入力電圧200V） | 0.98（入力電圧100V）/ 0.96（入力電圧200V） | |||
| 効率（MIN）*1 | 74％以上 | ||||
| 停電保持時間（MIN）*3 | 20ms以上 | ||||
*1 定格負荷時。*2 POWERスイッチをオンにした直後（約1ms間）に、内部EMCフィルタ回路のコンデンサに流れる充電電流成分は除く。*3 100Vac、定格負荷時。
出力
| 項目／形名 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | ||
|---|---|---|---|---|---|---|
| ハーフラックサイズ | PWX750ML | |||||
| 定格 | 出力電圧 *1 | 30V | 80V | 230V | 650V | |
| 出力電流 *1 | 75A | 28A | 10A | 3.5A | ||
| 出力電力 | 750W | |||||
| 電圧 | 設定可能範囲 | 0V〜31.5V | 0V〜84V | 0V〜241.5V | 0V〜682.5V | |
| 設定確度 | ±（0.05％of set+0.05% of rtg） | |||||
| 電源変動 *2 | ±5mV | ±10mV | ±25mV | ±67mV | ||
| 負荷変動 *3 | ±5mV | ±10mV | ±25mV | ±67mV | ||
| 過渡応答 *4 | 1ms以下 | 7ms以下 | ||||
| リップルノイズ *5 | （p-p）*6 | 60mV | 80mV | 120mV | 330mV | |
| （rms）*7 | 8mV | 8mV | 25mV | 60mV | ||
| 立ち上り時間 | 定格負荷時 | 100ms | ||||
| 無負荷時 | 100ms | |||||
| 立ち下り時間 *8 | 定格負荷時 | 100ms | 150ms | 250ms | ||
| 無負荷時 | 450ms | 550ms | 1500ms | 3000ms | ||
| リモートセンシング 最大補償電圧（片道） | 1.5V | 4V | 5V | 5V | ||
| 温度係数（MAX）*9 | 100ppm/℃（外部コントロール時） | |||||
| 電流 | 設定可能範囲 | 0A〜78.75A | 0A〜29.4A | 0A〜10.5A | 0A〜3.675A | |
| 設定確度 *10 | ±（0.5％of set+0.1% of rtg） | |||||
| 電源変動 | ±9.5mA | ±4.8mA | ±3mA | ±2.35mA | ||
| 負荷変動 | ±20mA | ±10.6mA | ±7mA | ±5.7mA | ||
| リップルノイズ *11 | （rms）*7 | 150mA | 65mA | 30mA | 15mA | |
| 温度係数（TYP値）*9 | 100ppm/℃ | |||||
*1 最大出力電圧と最大出力電流は最大出力電力によって制限。*2 85Vac～135Vac、または170Vac～265Vac、一定負荷。*3 定格出力電圧で、負荷を無負荷→定格負荷（定格出力電力／定格出力電圧）まで変化させたときの変化量。センシングポイントにて測定。*4 出力電圧が定格出力電圧の±（0.1%+10mV) 以内に復帰する時間。負荷電流の変動値は設定した出力電圧での最大電流の50%～100%。*5 EITA規格RC-9131Cのプローブを使用して測定。定格出力電流にて。*6 測定周波数帯域が10Hz～20MHzの場合。*7 測定周波数帯域が5 Hz～1 MHz の場合。*8 ブリーダ回路のオン/オフ設定がオンの場合。*9 周囲温度0℃～50℃の範囲の場合。*10 PWX750HFは、定格電流の0.2％〜100％の範囲にて。*11 出力電圧（定格電力÷定格電流）が定格の10％〜100％の場合。定格出力電流にて。
表示機能
| 項目／形名 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
|---|---|---|---|---|---|
| ハーフラックサイズ | PWX750ML | ||||
| 電圧表示 | 最大表示 | 99.99（固定小数点） | 999.9（固定小数点） | ||
| 表示確度 | ±（0.2 % of rdng +5 digits） | ||||
| 電流表示 | 最大表示 | 99.99（固定小数点） | 9.999（固定小数点） | ||
| 表示確度 | ±（0.5 % of rdng +5 digits） | ||||
| 電力表示 *1 | PWR DSPL キー点灯（赤色） | ||||
| 最大表示 | 9999 | ||||
| 表示確度 | 電流値と電圧値の乗算結果を表示 | ||||
| 動作表示 | OUTPUT ON/OFF 、CV 動作、CC 動作、アラーム 動作、リモート動作（LAN 動作）、ロック動作、プリセットメモリ | ||||
*1 PWR DSPL キーを押すと電流表示部に電力値を表示します。押すごとに電力値表示と電流値表示が切り替わります。
保護機能
| 項目／形名 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF |
|---|---|---|---|---|
| ハーフラックサイズ | PWX750ML | |||
| 保護機能 | 過電圧保護（OVP）、過電圧保護2（OVP2） 、過電流保護（OCP） 、低電圧制限（UVL） 、過熱保護（OHP）、過熱保護2（OHP2）、ファンの回転異常保護（FAN）、センシング誤接続保護（SENSE）、AC 入力低下保護（AC-FAIL） 、シャットダウン（SD）、電力制限（POWER LIMIT） | |||
信号出力
| 項目／形名 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
|---|---|---|---|---|---|
| ハーフラックサイズ | PWX750ML | ||||
| モニタ信号出力*1 | 電圧モニタ（VMON） | モニタ電圧レンジ選択可能：0V ～ 5Vまたは 0V ～ 10V | |||
| 設定確度 | 2.5 % of rtg | ||||
| 電流モニタ（IMON） | モニタ電圧レンジ選択可能：0V ～ 5Vまたは 0V ～ 10V | ||||
| 設定確度 | 2.5 % of rtg | ||||
| ステータス信号出力*1*2 | OUTON STATUS 、CV STATUS、 CC STATUS、ALM STATUS、PWR ON STATUS | ||||
*1 後面パネルJ1コネクタ。*2 フォトカプラオープンコレクタ出力。最大電圧30V、最大電流（シンク）8 mA。出力および制御回路とは絶縁。ステータスコモンはフローティング（対接地電圧60V以内）。ステータス信号間は非絶縁。
制御機能
| 項目／形名 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
|---|---|---|---|---|---|
| ハーフラックサイズ | PWX750ML | ||||
| 外部コントロール*1 | 出力電圧制御（VPGM） | 定格出力電圧の0 % ～ 100 % 制御電圧選択可能：0 V ～ 5 V、または0 V ～ 10 V | |||
| 確度 | 5 % of rtg | ||||
| 出力電流制御 （IPGM） | 定格出力電流の0 % ～ 100 % 制御電圧選択可能：0 V ～ 5 V、または0 V ～ 10 V | ||||
| 確度 | 5 % of rtg | ||||
| 出力オン／オフ制御 OUTPUT ON/OFF CONT | 論理選択可能：TTL レベル信号L で出力オン、またはTTL レベル信号H で出力オン | ||||
| 出力シャットダウン制御 SHUT DOWN | TTL レベル信号L で出力オフ | ||||
| アラームクリア制御 ALM CLR | TTL レベル信号L でアラームクリア | ||||
*1 後面パネルJ1コネクタ。
その他の機能
| 項目／形名 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF |
|---|---|---|---|---|
| ハーフラックサイズ | PWX750ML | |||
| ワンコントロール並列運転 | マスタ機を含め最大4 台（同一モデル） | |||
| 直列運転*1 | 2 台（同一モデル） | |||
| プリセットメモリ | 電圧設定値、電流設定値、OVP 設定値、OCP 設定値とUVL 設定値の組み合わせを3 つまで保存 | |||
| ロック | OUTPUT キー以外の操作を無効 | |||
*1 PWX750HFは除く。
インターフェース
| 項目／形名 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF |
|---|---|---|---|---|
| ハーフラックサイズ | PWX750ML | |||
| ソフトウェアプロトコル | IEEE Std 488.2-1992 | |||
| コマンド言語 | SCPI Specification 1999.0 に準拠 互換モードあり（切り替え）*2 ・TDK-Lambda 社製 Genesys シリーズ、・Agilent Technologies 社製N5700/ N8700、・Sorensen社製DCSシリーズ・当社製PAG シリーズ | |||
| RS232C、USB、LAN | USBTMC-USB488、LXI 1.3 Class C | |||
*2 すべての計測器アプリケーションソフトウェアや計測器ドライバでの互換性を保証するものではありません。
一般
| 項目／形名 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
|---|---|---|---|---|---|
| ハーフラックサイズ | PWX750ML | ||||
| 環境条件 | 動作環境 | 屋内使用、過電圧カテゴリII | |||
| 動作温度/湿度 | 0 ℃～ +50 ℃/20 %rh ～ 85 %rh（結露なし） | ||||
| 保存温度/湿度 | -10 ℃～ +60 ℃（MLのみ -20 ℃～ +70 ℃）/90 %rh 以下（結露なし） | ||||
| 高度 | 2000 m まで | ||||
| 冷却方式 | ファンによる強制空冷 | ||||
| 接地極性 | 負接地、または、正接地可能 | ||||
| 対接地電圧 | ±250 Vmax | ±500 Vmax | ±800 Vmax | ||
| 絶縁アナログ インターフェース*1 | ±60 Vmax | ||||
| 耐電圧 | 入力-FG 間 | 1500 Vac、1 分間印加で異常なし | |||
| 入力- 出力間 | 2000 Vac、1 分間印加で異常なし | 2250 Vac、1 分間印加で異常なし | |||
| 出力-FG 間 | 1500 Vdc（MLのみ500 Vdc）1 分間印加で異常なし | 1600 Vdc、1 分間印加で異常なし | 2000 Vdc、1 分間印加で異常なし | ||
| 入力-絶縁アナログ インターフェース間*1 | 2650 Vac、1 分間印加で異常なし | ||||
| 出力-絶縁アナログ インターフェース間*1 | 2300 Vdc（MLのみ500 Vdc）1 分間印加で異常なし | 2650 Vdc、1 分間印加で異常なし | 3300 Vdc、1 分間印加で異常なし | ||
| 絶縁抵抗 | 500Vdc、100MΩ以上（70％以下） | 1000 Vdc、100MΩ以上（70％以下） | |||
| 出力-FG 間 | 500Vdc、40MΩ以上（70％以下） | 1000 Vdc、40MΩ以上（70％以下） | |||
| 安全性*2 | 以下の指令および規格の要求事項に適合 低電圧指令 2014/35/EU*3 EN 61010-1 (Class I *4、Pollution degree 2 *7) | ||||
| 電磁適合性（EMC）*2*3 | 以下の指令および規格の要求事項に適合 EMC 指令 2014/30/EU EN 61326-1 (Class A *5) EN 55011 (Class A *5、Group 1 *6) EN 61000-3-2、EN 61000-3-3 適用条件:本製品に接続するケーブルおよび電線は、すべて 3 m 未満を使用 | ||||
| 外形寸法（最大寸）／質量 | 422.8(485)W×43(44)H×500(580)Dmm/約8kg | 422.8(485)W×43(44)H×500(580)Dmm/約7.5kg | |||
| ハーフラックサイズ | 214W×43（55）H×437（490）Dmm/約5kg | ||||
| 付属品 | ACケーブル1本、OUTPUT 端子カバー1組、 出力端子 PWX750LF,PWX750MLF：M8ねじセットM8×2組（ボルト、ナット、スプリングワッシャ、ワッシャ）、PWX750MHF,PWX750HF：M5ねじセットM5×2組（ボルト、ナット、スプリングワッシャ、ワッシャ）、PWX750ML：M6ねじセットM6×2組（ボルト、ナット、スプリングワッシャ、ワッシャ）、シャシ接続線1本、J1コネクタプラグキット1セット（ハウジング1個、コネクタ1個、プラグ1個、ストレインリリーフ1個、クリップ2個、ねじ2種類×2個）パッキングリスト1部、クイックリファレンス和文1部、英文1部、安全のために1冊、China RoHSシート1部、CD-ROM1枚 | ||||
*1. 工場オプション。*2. 特注品、改造品には適用されません。*3. パネルに CE マーキング／ UKCA マーキングの表示のあるモデルに対してのみ。J1 コネクタの接続用ケーブルにコアを取り付けないと適用されません。*4. 本製品は Class A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。*5. 本製品は Group 1 機器です。本製品は、材料処理または検査／分析のために、電磁放射、誘導および／または静電結合の形で意図的に無線周波エネルギーを発生／使用しません。*6. 本製品は Class I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。*7. 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物（固体、液体、または気体）が付着した状態です。汚染度 2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。
