バッテリエミュレータシステム
Battery Emulator System
Battery Emulator SYSTEM
0円
- CVモードをベースに電池のエミュレーションが可能
- 自動補完機能により、不足しているI-V特性データを自動生成
- Battery特性は各SOC別のI-Vデータ(3D IV-table)に対応
- 運転開始のSOCまたは容量を定義可能
- 停止条件にSOCの範囲を設定可能
- SOC毎のI-Vカーブグラフを表示
- リアルタイムに計測値及びグラフを表示
| 製品画像 | 型名 | 出力 定格電力 [W] | 出力 CV [V] | 出力 CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
 | BATTERY EMULATOR SYSTEM PXB20K-50 | 20kW | 50V | -800A 〜 +800A | 0円 （税込：0円） | |
| BATTERY EMULATOR SYSTEM PXB20K-250 | 20kW | 250V | -200A 〜 +200A | 0円 （税込：0円） | |
| BATTERY EMULATOR SYSTEM PXB20K-500 | 20kW | 500V | -120A 〜 +120A | 0円 （税込：0円） | |
| BATTERY EMULATOR SYSTEM PXB20K-1000 | 20kW | 1000V | -60A 〜 +60A | 0円 （税込：0円） | |
| BATTERY EMULATOR SYSTEM PXB20K-1500 | 20kW | 1500V | -30A 〜 +30A | 0円 （税込：0円） |
ラインアップ
| 製品画像 | 型名 | 出力 定格電力 [W] | 出力 CV [V] | 出力 CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
| BATTERY EMULATOR SYSTEM PXB20K-50 | 20kW | 50V | -800A 〜 +800A | 0円 （税込：0円） | |
| BATTERY EMULATOR SYSTEM PXB20K-250 | 20kW | 250V | -200A 〜 +200A | 0円 （税込：0円） | |
| BATTERY EMULATOR SYSTEM PXB20K-500 | 20kW | 500V | -120A 〜 +120A | 0円 （税込：0円） | |
| BATTERY EMULATOR SYSTEM PXB20K-1000 | 20kW | 1000V | -60A 〜 +60A | 0円 （税込：0円） | |
| BATTERY EMULATOR SYSTEM PXB20K-1500 | 20kW | 1500V | -30A 〜 +30A | 0円 （税込：0円） |
製品詳細
双方向大容量直流電源 PXBシリーズとアプリケーションソフトウェアで実現する簡便なバッテリエミュレータ
バッテリエミュレータシステムは、双方向大容量直流電源PXBシリーズとアプリケーションソフトウェアSD036-PXBの組み合わせによりシステムを構築します。あらかじめ設定したI-V特性データに基づき、バッテリの充放電動作を模擬することができます。SOCと電流値により、電圧値をリアルタイムに変化させ、実際のバッテリに近い挙動を再現することができるため、実バッテリでは難しい一定の状況下での試験を繰り返し実行することが可能です。

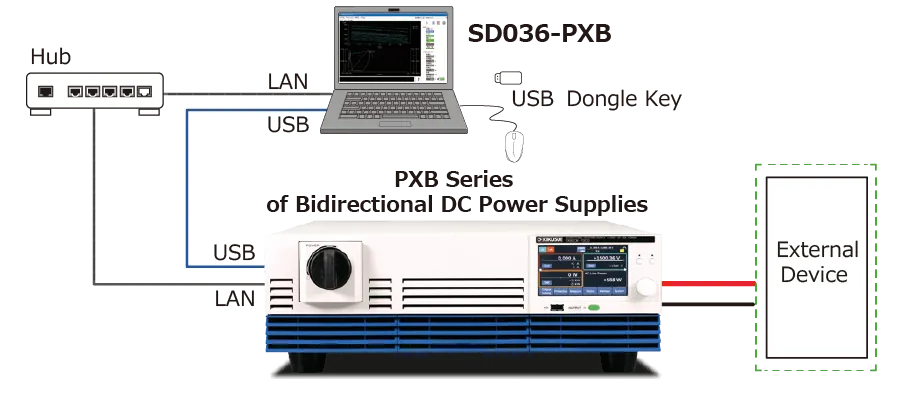

システム構成
LANまたはUSBで接続します。LAN接続ではハブを介しても接続可能です。
必要なシステム構成
- Core i5以上を搭載したPC
- Windows 11 または Windows 10(x64)
- 8GB以上のRAM
- 10GB以上の空き容量があるハードディスク
- 1366×768（FWXGA）以上の画像解像度をサポートするディスプレイ
- マウス
- USB*1またはLAN（使用するインターフェースに依存）
- KI-VISAライブラリ5.5.0以上
- USBドングルキー
*1 USBドングルキーを接続するために1ポートは必要です。
試験準備 & 手順
設定により特定のバッテリの状態を再現できるため、実際のバッテリでは困難な状況下における試験を繰り返し実現できます。

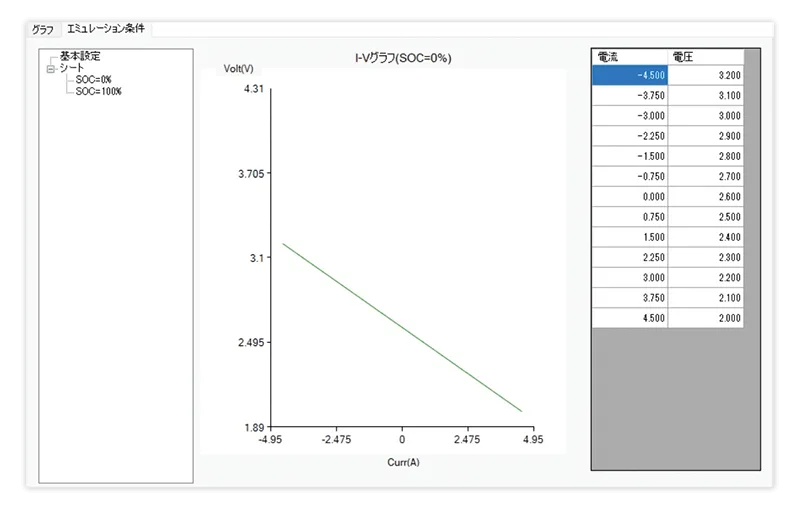

ベース I-V ファイル 必要
Battery Emulatorは、エミュレーションのベースとなるベース I-V ファイル（CSV形式）が必要です。
ベース I-V ファイルの作成例
便利な補完機能➀ 電流値
ベース I-V ファイル内の電流値が前後0.1Aより離れている場合には、その2点間のデータは直線補間によって埋められ、0.1A毎に電流と電圧値のデータが生成されます。

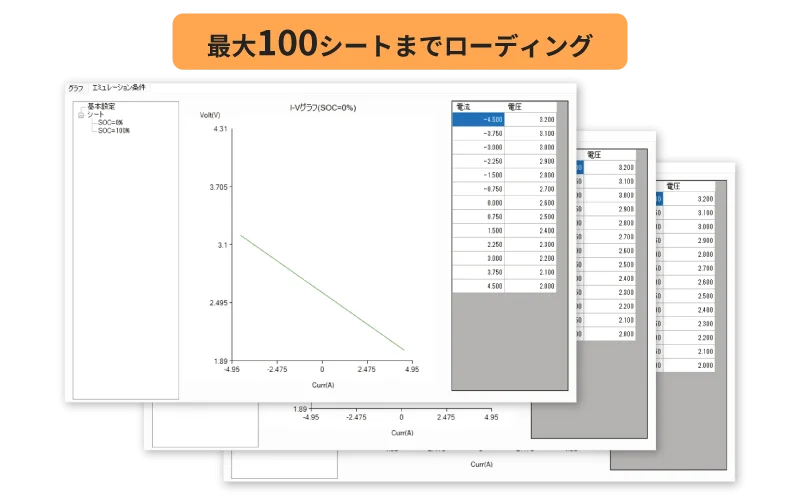

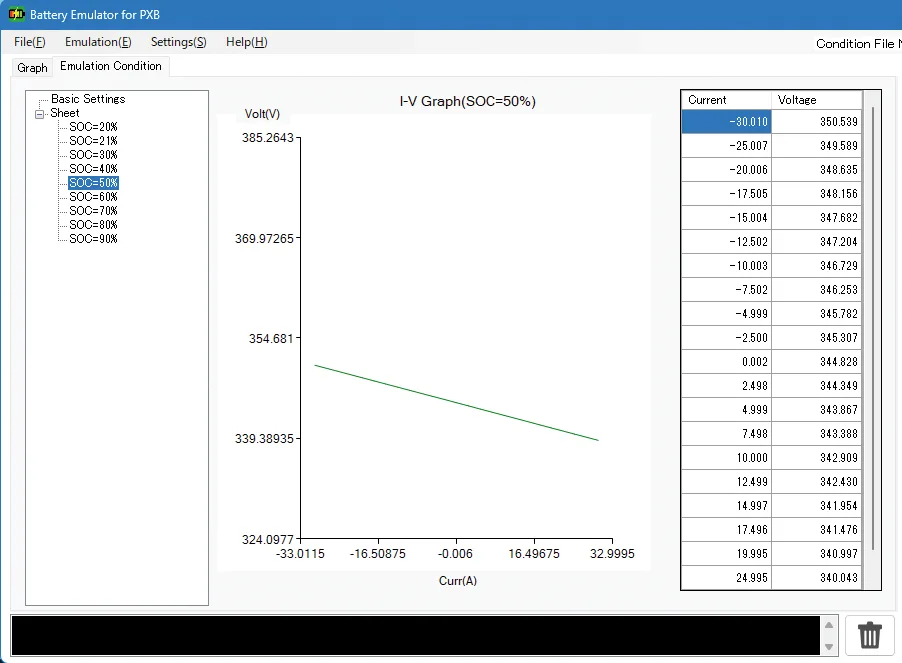

I-V テーブルシート
SOC毎のI-V特性データをインポートします。I-V特性データは電流、電圧データを10点以上、最大1000点まで取り込み可能です。
便利な補完機能➁ SOC値
ベース I-V ファイル名の先頭の数値（SOC値）が前後1%より離れている場合に、1%刻みで等分することによって1%毎の補間 I-V ファイルが生成されます。

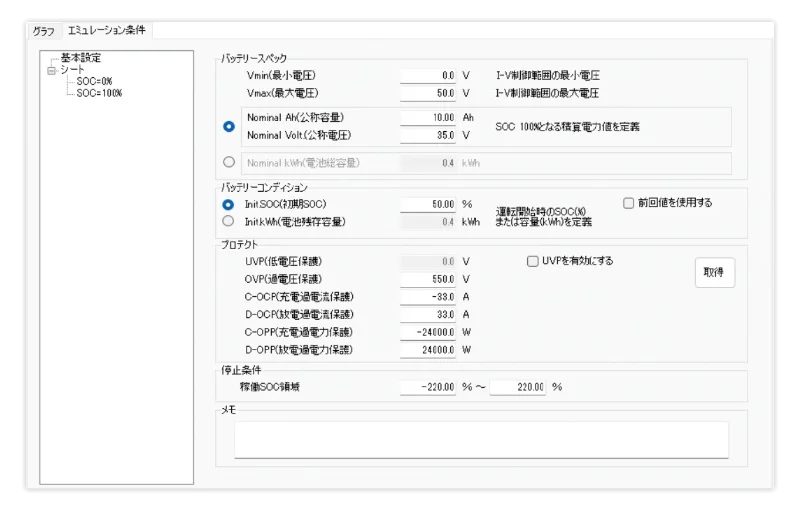

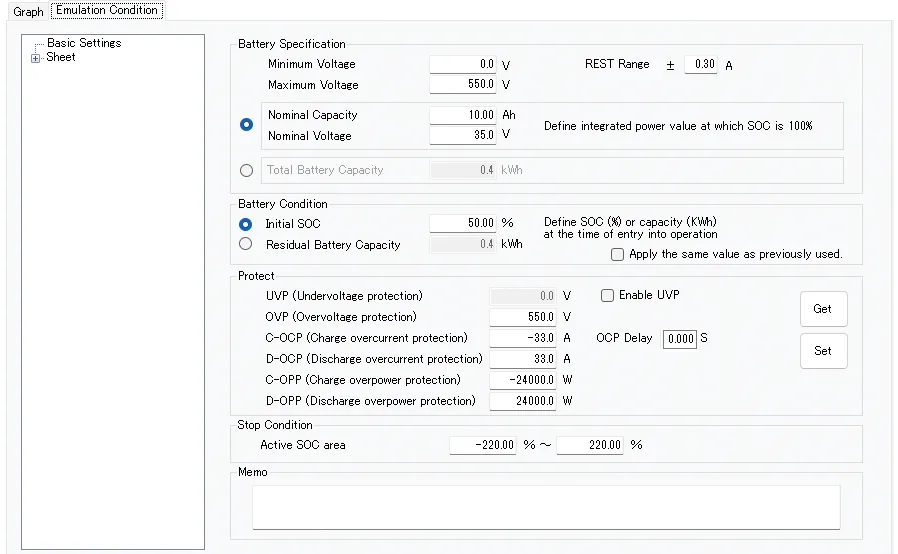

エミュレーション条件設定画面
バッテリースペック/バッテリーコンディションを設定します。

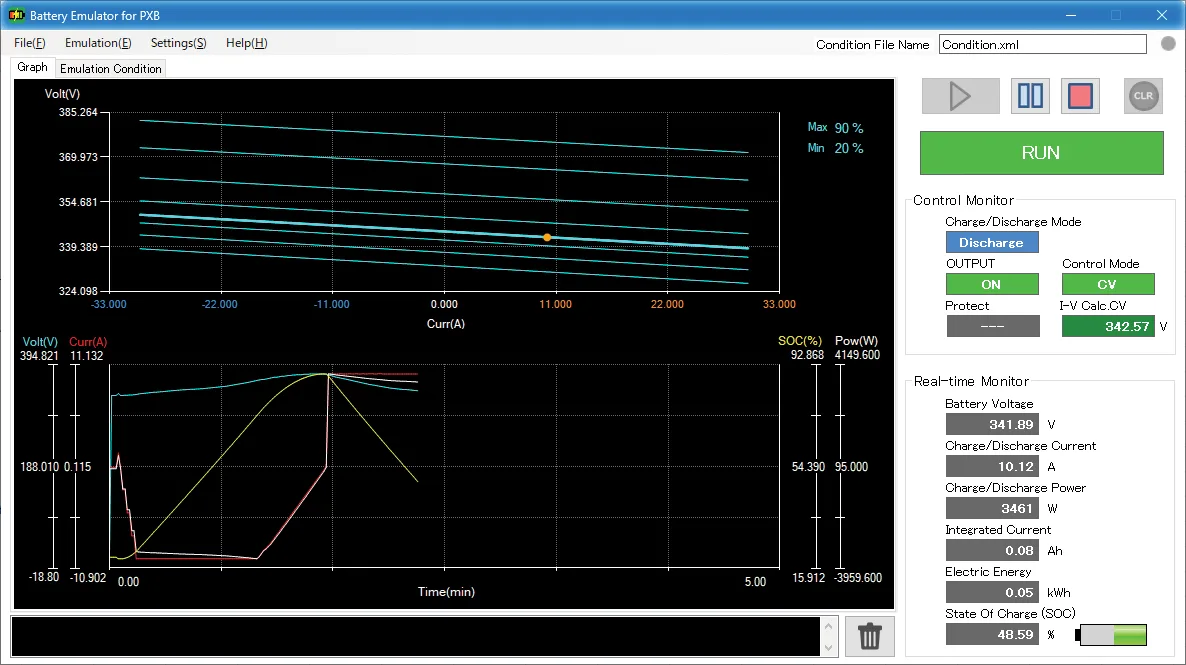

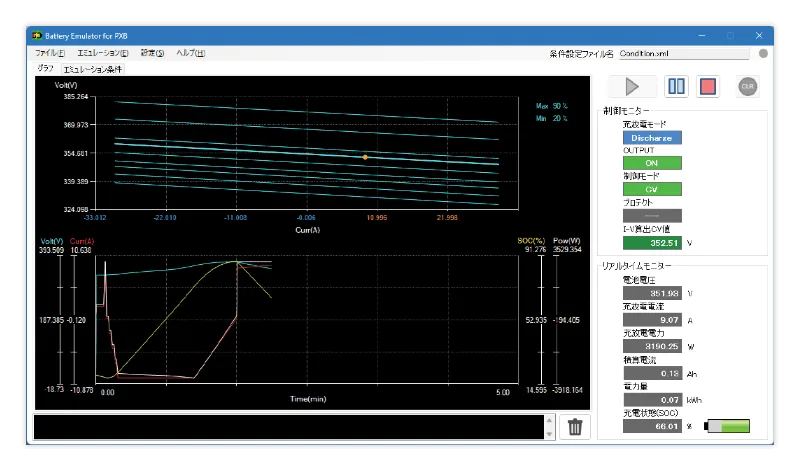

試験実行画面
運転を開始すると、模擬する補間I-Vファイルが選択され、制御の動作点がオレンジでプロットされます。
アプリケーション
電池劣化時、ローバッテリ時の動作マージン試験を行いたい…
課題
- 充電率（SOC）が低いバッテリを複数個用意しなければならない。
- 同じ SOC のバッテリを用意しても、完全に同じ特性にはできない。
パワーマネジメント設計による改善効果の測定をしたい…
課題
- 充電率(SOC)毎のバッテリを用意するのが大変。
- 周囲温度などが電池の特性に影響し、再現性の高い試験ができない。
電源と電子負荷を使ってバッテリ模擬を行っている…
課題
- バッテリの充電／放電切り替え時に一旦試験を止めて、充放電モードの切り替えが必要。
- システムが大きく、スペースがない。
バッテリエミュレータシステムなら
- 電池の SOC を簡単に再現できます。
- SOC 毎の I-V 特性に従って動作するため、何度でも繰り返し同じ試験が可能です。
- 周囲温度が変化しても、指定した値を出力します。
- I-V テーブルデータを準備すれば、様々な特性の電池をエミュレートできます。
仕様
出力定格
別ウインドウで開く拡大する
| 項目 | BATTERY EMULATOR SYSTEM PXB20K-50 | BATTERY EMULATOR SYSTEM PXB20K-250 | BATTERY EMULATOR SYSTEM PXB20K-500 | BATTERY EMULATOR SYSTEM PXB20K-1000 | BATTERY EMULATOR SYSTEM PXB20K-1500 |
|---|---|---|---|---|---|
| 定格電力 | ±20000 W | ±20000 W | ±20000 W | ±20000 W | ±20000 W |
| 定格電圧（ソース）*1 | 0 V〜50 V | 0 V〜250 V | 0 V〜500 V | 0 V〜1000 V | 0 V〜1500 V |
| 動作電圧（シンク）*2 | 3 V〜50 V | 15 V〜250 V | 10 V〜500 V | 20 V〜1000 V | 30 V〜1500 V |
| 定格電流*1 | ±800 A | ±200 A | ±120 A | ±60 A | ±30 A |
*1 最大出力電力によって制限されます。 *2 定格電流を流すことができる動作電圧
出力電圧
別ウインドウで開く拡大する
| 項目 | BATTERY EMULATOR SYSTEM PXB20K-50 | BATTERY EMULATOR SYSTEM PXB20K-250 | BATTERY EMULATOR SYSTEM PXB20K-500 | BATTERY EMULATOR SYSTEM PXB20K-1000 | BATTERY EMULATOR SYSTEM PXB20K-1500 | ||
|---|---|---|---|---|---|---|---|
| 設定可能最大電圧 | 52.5 V | 262.5 V | 525 V | 1050 V | 1575 V | ||
| 設定確度 | ±（0.2 % of setting + 0.1 % of rating） | ||||||
| 設定分解能 | 0.005 V | 0.02 V | 0.05 V | 0.1 V | 0.1 V | ||
| 電源変動*1 | ±10 mV | ±50 mV | ±100 mV | ±200 mV | ±300 mV | ||
| 負荷変動*2 | ±40 mV | ±125 mV | ±250 mV | ±500 mV | ±750 mV | ||
| リモートセンシング 最大補償電圧（往復） | 10 % of rating | ||||||
| 内部抵抗設定上限値 | 63 mΩ | 1575 mΩ | 5250 mΩ | 21000 mΩ | 63000 mΩ | ||
| 内部抵抗設定分解能 | 1 mΩ | 1 mΩ | 1 mΩ | 2 mΩ | 5 mΩ | ||
| レスポンス切り替え | FAST、SLOW | ||||||
| スルーレート切り替え（TYP） | 12.5 V/ms以上*3 | 62.5 V/ms以上*3 | 125 V/ms以上*3 | 250 V/ms以上*3 | 375 V/ms以上*3 | ||
| 12.5 V/ms | 62.5 V/ms | 125 V/ms | 250 V/ms | 375 V/ms | |||
| 1.25 V/ms | 6.25 V/ms | 12.5 V/ms | 25.0 V/ms | 37.5 V/ms | |||
| 0.125 V/ms | 0.625 V/ms | 1.25 V/ms | 2.50 V/ms | 3.75 V/ms | |||
| 0.0125 V/ms | 0.0625 V/ms | 0.125 V/ms | 0.250 V/ms | 0.375 V/ms | |||
| ソースのみ*4 | 過渡応答*5 | 8 ms 以下 | 8 ms 以下 | 8 ms 以下 | 10 ms 以下 | 10 ms 以下 | |
| リップルノイズ*6 | p-p*7 | 250 mV | 375 mV | 1000 mV | 1500 mV | 2500 mV | |
| rms*8 | 30 mV | 125 mV | 250 mV | 500 mV | 750 mV | ||
| 立上り時間*9 | 全負荷*10 | 10 ms | |||||
| 無負荷 | 10 ms | ||||||
| 立下り時間*11 | 全負荷*10 | 10 ms | |||||
| 無負荷 | 10 ms | ||||||
*1 200Vac入力では180Vac ～ 252Vac、400Vac入力では342Vac ～ 504 Vacです。一定負荷において。 *2 定格出力電圧で、負荷を無負荷から全負荷（定格出力電力／定格出力電圧）まで変化させたときの変化量です。センシングポイントにて測定。 *3 ディスプレイにはMAXと表示されます。 *4 CVモードのレスポンス設定がFASTの場合。 *5 出力電圧が定格出力電圧の±（0.1% + 10mV）以内に復帰する時間です。負荷電流の変動値は、設定した出力電圧での最大電流の50% ～ 100%です。 *6 定格出力電流時。JEITA RC-9131C のプローブを使用し、100：1プローブを使用して測定した値です。 *7 測定周波数帯域 10Hz～20MHz *8 測定周波数帯域 10Hz～1MHz *9 定格出力電圧の10%から90%の変化に対して適用されます。 *10 純抵抗使用時 *11 定格出力電圧の90%から10%の変化に対して適用されます。
出力電流
別ウインドウで開く拡大する
| 項目 | BATTERY EMULATOR SYSTEM PXB20K-50 | BATTERY EMULATOR SYSTEM PXB20K-250 | BATTERY EMULATOR SYSTEM PXB20K-500 | BATTERY EMULATOR SYSTEM PXB20K-1000 | BATTERY EMULATOR SYSTEM PXB20K-1500 |
|---|---|---|---|---|---|
| 設定可能最大ソース電流 | +840 A | +210 A | +126 A | +63 A | +31.5 A |
| 設定可能最大シンク電流 | -840 A | -210 A | -126 A | -63 A | -31.5 A |
| シームレス設定電流範囲 | -840 A〜+840 A | -210 A〜+210 A | -126 A〜+126 A | -63 A〜+63 A | -31.5 A〜+31.5 A |
| 設定確度 | ±（0.75 % of rating） | ||||
| 設定分解能 | 0.1 A | 0.02 A | 0.01 A | 0.005 A | 0.002 A |
| 電源変動 | ±1600 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| 負荷変動 | ±1600 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| 立上り時間（短絡）（TYP）*1 | 5 ms | ||||
| 立下り時間（短絡）（TYP）*2 | 5 ms | ||||
| 充放電切り替え時間（TYP） | 10 ms | ||||
| レスポンス切り替え | FAST, SLOW | ||||
| スルーレート切り替え（TYP） | 200 A/ms以上*3 | 50 A/ms以上*3 | 30 A/ms以上*3 | 15 A/ms以上*3 | 7.5 A/ms以上*3 |
| 200 A/ms | 50 A/ms | 30 A/ms | 15 A/ms | 7.5 A/ms | |
| 20 A/ms | 5 A/ms | 3 A/ms | 1.5 A/ms | 0.75 A/ms | |
| 2 A/ms | 0.5 A/ms | 0.3 A/ms | 0.15 A/ms | 0.075 A/ms | |
| 0.2 A/ms | 0.05 A/ms | 0.03 A/ms | 0.015 A/ms | 0.0075 A/ms | |
*1 CCモードのレス ポンス設定がFASTの場合。定格出力電流の10%から90%の変化に対して適用されます。 *2 CCモードのレスポンス設定がFASTの場合。定格出力電流の90%から10%の変化に対して適用されます。 *3 ディスプレイにはMAXと表示されます。
出力電力
別ウインドウで開く拡大する
| 項目 | 全機種共通 |
|---|---|
| 設定可能最大ソース電力 | +21000 W |
| 設定可能最大シンク電力 | -21000 W |
| シームレス設定電力範囲 | -21000 W〜+21000 W |
| 設定確度*1 | ±（0.5 % of power rating + 0.5 % of current rating × Vout） |
| 設定分解能 | 2 W |
*1 定格電力の5%以上から保証されます。定格電力の5%未満はTYP値として保証されます。
200V三相3線入力
別ウインドウで開く拡大する
| 項目 | 全機種共通 |
|---|---|
| 公称入力定格 | 200 Vac〜240 Vac, 50 Hz〜60 Hz |
| 入力電圧範囲 | 180 Vac〜252 Vac |
| 入力周波数範囲 | 47 Hz〜63 Hz |
| 入力電流（最大値）*1 | 80 A（入力電圧180 V時） |
| 入力電力（最大値）*1 | 24 kVA |
| 突入電流（TYP）*2 | 90 A |
| 力率（TYP）*1 | 0.96 |
| 出力保持時間 | 10 ms以上 |
*1 定格出力電流における定格出力電力のとき。 *2 POWERスイッチをオンにしたときのピーク電流最大値です。（入力フィルタのコンデンサへのサージ電流は除く）
400V三相3線入力
別ウインドウで開く拡大する
| 項目 | 全機種共通 |
|---|---|
| 公称入力定格 | 380 Vac〜480 Vac, 50 Hz〜60 Hz |
| 入力電圧範囲 | 342 Vac〜504 Vac |
| 入力周波数範囲 | 47 Hz〜63 Hz |
| 入力電流（最大値）*1 | 40 A（入力電圧342 V時） |
| 入力電力（最大値）*1 | 24 kVA |
| 突入電流（TYP）*2 | 70 A |
| 力率（TYP）*1 | 0.96 |
| 出力保持時間 | 10 ms以上 |
*1 定格出力電流における定格出力電力のとき。 *2 POWERスイッチをオンにしたときのピーク電流最大値です。（入力フィルタのコンデンサへのサージ電流は除く）
表示
別ウインドウで開く拡大する
| 項目 | BATTERY EMULATOR SYSTEM PXB20K-50 | BATTERY EMULATOR SYSTEM PXB20K-250 | BATTERY EMULATOR SYSTEM PXB20K-500 | BATTERY EMULATOR SYSTEM PXB20K-1000 | BATTERY EMULATOR SYSTEM PXB20K-1500 | |
|---|---|---|---|---|---|---|
| 電圧計 | 最大表示 | ±60.000 V | ±300.00 V | ±600.00 V | ±1200.00 V | ±1800.00 V |
| 表示確度 | ±（0.1 % of reading + 0.2 % of rating） | |||||
| 電流計 | 最大表示電流 | ±1120.000 A | ±336.000 A | ±168.000 A | ±84.000 A | ±42.000 A |
| 表示確度 | ±（0.75 % of rating） | |||||
| 電力計 | 最大表示電力 *1 | ±24.000 kW | ||||
| 表示確度 | 電圧計と電流計の積算値を表示 | |||||
| 動作表示 | 出力オン／オフ | 前面パネルのOUTPUT LEDが緑色に点灯 | ||||
| 動作モード | ディスプレイ左上部に下記を表示 | |||||
| CVモード時：CVアイコン | ||||||
| CCモード時：CCアイコン | ||||||
| CPモード時：CPアイコン | ||||||
| リモート（LAN） | ディスプレイ左上部に下記を表示 | |||||
| 非接続：赤色のLANアイコン | ||||||
| 接続準備中：橙色のLANアイコン | ||||||
| 接続中：緑色のLANアイコン | ||||||
| アラーム | 作動した保護機能の内容をディスプレイに表示 | |||||
| SCPIエラー | 現在発生しているエラーをディスプレイに表示 | |||||
| POWERオフ | 残留電荷警告、ディスプレイが消灯してから再起動をする旨を表示 | |||||
| キーロック | キーロックの状態をディスプレイ右上部に表示 | |||||
| センシング | センシング有効時にはディスプレイ右上部にセンシングアイコンを表示 | |||||
| 並列運転時 | スレーブ機にスレーブ機の状態を表示 | |||||
| 外部コントロール | デジタル入出力が有効時にはディスプレイ右上部にEXTアイコンを表示 | |||||
*1 10kW未満は単位がWになります。
保護機能 LOWアラーム アラームの解除に再起動を必要としないアラームです。
別ウインドウで開く拡大する
| 項目 | BATTERY EMULATOR SYSTEM PXB20K-50 | BATTERY EMULATOR SYSTEM PXB20K-250 | BATTERY EMULATOR SYSTEM PXB20K-500 | BATTERY EMULATOR SYSTEM PXB20K-1000 | BATTERY EMULATOR SYSTEM PXB20K-1500 | |
|---|---|---|---|---|---|---|
| OVP（過電圧保護） | 保護動作 | 出力オフ、ディスプレイに「OVP」表示。スレーブ機では「SLV OVP」表示。 | ||||
| 設定範囲 | 5 V〜 55 V | 25 V〜 275 V | 50 V〜 550 V | 100 V〜 1100 V | 150 V〜1650 V | |
| 設定確度 | ±（0.1 % of setting + 0.2 % of rating） | |||||
| 設定分解能 | 0.005 V | 0.02 V | 0.05 V | 0.1 V | 0.1 V | |
| OCP（過電流保護） | 保護動作 | 出力オフ、ディスプレイに「OCP」表示。スレーブ機では「SLV OCP」表示。 | ||||
| 設定範囲（ソース） | 80 A〜880 A | 20 A〜220 A | 12 A〜132 A | 6 A〜66 A | 3 A〜33 A | |
| 設定範囲（シンク） | -80 A〜-880 A | -20 A〜-220 A | -12 A〜-132 A | -6 A〜-66 A | -3 A〜-33 A | |
| 設定確度 | ±（0.75 % of rating） | |||||
| 設定分解能 | 0.1 A | 0.02 A | 0.01 A | 0.005 A | 0.002 A | |
| OPP（過電力保護） | 保護動作 | 出力オフ、ディスプレイに「OPP」表示。スレーブ機では「SLV OPP」表示。 | ||||
| 設定範囲（ソース） | 2 kW〜24 kW | |||||
| 設定範囲（シンク） | -2 kW〜-24 kW | |||||
| 設定確度 | ±（1.0 % of power rating +1.0 % of current rating × Vout） | |||||
| 設定分解能 | 2 W | |||||
| UVP（低電圧保護） | 保護動作 | 出力オフ、ディスプレイに「UVP」表示。スレーブ機では「SLV UVP」表示。 | ||||
| 設定範囲 | 0 V〜 50 V | 0 V〜 250 V | 0 V〜 500 V | 0 V〜 1000 V | 0 V〜1500 V | |
| 選択可能 | Enable／Disable | |||||
| 設定確度 | ±（0.1 % of setting + 0.2 % of rating） | |||||
| 設定分解能 | 0.005 V | 0.02 V | 0.05 V | 0.1 V | 0.1 V | |
| Watchdog Alarm（通信異常保護） | 保護動作 | 出力オフ、ディスプレイに「WDOG」表示 | ||||
| 設定範囲 | 1 s〜3600 s | |||||
| 選択可能 | Enable／Disable | |||||
| External Alarm LOW Level（外部入力アラーム検出） | 保護動作 | 出力オフ、ディスプレイに「EXT LOW」表示 | ||||
保護機能 HIGHアラーム アラームの解除に再起動を必要とするアラームです。
別ウインドウで開く拡大する
| 項目 | 全機種共通 | |
|---|---|---|
| Reverse Alarm（逆接続検出保護） | 保護動作 | 出力オフ、ディスプレイに「REVE」表示。 |
| OHP （過熱保護） | 保護動作 | 出力オフ、ディスプレイに「OHP」表示。スレーブ機では「SLV OHP」表示。 |
| Line OVP（系統過電圧保護） | 保護動作 | 出力オフ、ディスプレイに「LOVP」表示。スレーブ機では「SLV LOVP」表示。 |
| 設定範囲 | 入力電圧定格200Vacモデル：200V〜258V 入力電圧定格400Vacモデル：380V〜516V | |
| Line UVP（系統低電圧保護） | 保護動作 | 出力オフ、ディスプレイに「LUVP」表示。スレーブ機では「SLV LUVP」表示。 |
| 設定範囲 | 入力電圧定格200Vacモデル：175V以下 入力電圧定格400Vacモデル：333V以下 | |
| Line Frequency Error（系統周波数異常保護） | 保護動作 | 出力オフ、ディスプレイに「FREQ」表示。スレーブ機では「SLV FREQ」表示。 |
| 検出値 | 42Hz／68Hz | |
| External Alarm HIGH Level（外部入力アラーム検出） | 保護動作 | 出力オフ、ディスプレイに「EXT HIGH」表示 |
| SENS Alarm（センシング誤接続検出） | 保護動作 | 出力オフ、ディスプレイに「SENS」表示 |
| 設定値 | Enable／Disable | |
| Parallel Communication Error（並列運転通信異常検出） | 保護動作 | 出力オフ、ディスプレイに「PARA COM」表示 |
| Para Other Slave Alarm（並列運転 Slave異常発生） | 保護動作 | 出力オフ、ディスプレイに「SLV OTHR」表示 |
| Incorrect Slave Alarm（対象外機器接続） | 保護動作 | 出力オフ、ディスプレイに「SLV INC」表示 |
| Too many connections（過剰並列接続） | 保護動作 | 出力オフ、ディスプレイに「TOO MANY」表示 |
| Hardware ERR *1（ハードウェアエラー） | 保護動作 | 出力オフ、ディスプレイに「ERRH」表示。スレーブ機では「SLV ERRH」表示。 |
| Software ERR *2（ソフトウェアエラー） | 保護動作 | 出力オフ、ディスプレイに「ERRS」表示。スレーブ機では「SLV ERRS」表示。 |
*アラームの解除に再起動を必要とするアラームです。*1 ハードウェアに関連する異常が検出され、内部ユニットが緊急停止した場合に発生します。 *2 ソフトウェアに関連する異常が検出され、内部ユニットが緊急停止した場合に発生します。
外部アナログ入出力
別ウインドウで開く拡大する
| 項目 | 全機種共通 | ||
|---|---|---|---|
| 入力部 | 入力点数 | 2点 | |
| 外部出力電圧制御（CV） | 設定範囲 | 定格出力電圧の0 %〜+100 % | |
| 入力電圧範囲 | 0 V〜+5 Vまたは0 V〜+10 V（選択可） | ||
| 確度 | ±（1 % of rating） | ||
| 外部電流制御（CC） 外部電力制御（CP）*1 | 設定範囲 | 定格電流、定格電力の-100 %〜+100 % | |
| 入力電圧範囲 | -5 V〜+5 Vまたは-10 V〜+10 V（選択可） | ||
| 確度 | ±（1 % of rating） | ||
| 出力部 | 出力点数 | 2点 | |
| 電圧モニタ（VMON） | モニタ範囲 | 定格出力電圧の0 %〜+100 % | |
| 出力電圧範囲 | 0 V〜+5 Vまたは0 V〜+10 V（選択可） | ||
| 確度 | 1 % of rating | ||
| 電流モニタ（IMON） | モニタ範囲 | 定格出力電流の-100 %〜+100 % | |
| 出力電圧範囲 | -5 V〜+5 Vまたは-10 V〜+10 V（選択可） | ||
| 確度 | ±（1 % of rating） | ||
*1 電流制御、電力制御のどちらかを選択
外部デジタル入力
別ウインドウで開く拡大する
| 項目 | 全機種共通 | |
|---|---|---|
| 固定入力点数 | 1点（極性切り替え可能） | |
| 選択入力点数 | 5点（極性切り替え可能） | |
| 入力形式 | フォトカプラ絶縁入力（電流シンク／ソース出力両対応） | |
| 固定機能 | ALARM IN | HIGHアラームの発生 |
| 選択機能 | OFF | 端子を使用しない |
| OUTPUT ON | 出力をオンにする | |
| OUTPUT OFF | 出力をオフにする | |
| OUTPUT CTRL | 出力をオン／オフする | |
| L ALARM IN | LOWアラームの発生 | |
| ALARM CLR | LOWアラームの解除 | |
| SEQ RUN | シーケンスの開始／終了 | |
| SEQ PAUSE | シーケンスの停止／再開 | |
| INTEG CTRL | 積算計測の開始／停止 | |
| INTEG RESET | 積算計測データをリセット | |
| ACQUIRE TRIG | 計測用のトリガを入力 | |
| SEQ TRIG IN | シーケンス用のトリガを入力 | |
| MEM1 RECALL | プリセットメモリー1を呼び出す | |
| MEM2 RECALL | プリセットメモリー2を呼び出す | |
| 外部回路電源範囲 | 12 V〜24 Vdc（±10 %） | |
外部デジタル出力
別ウインドウで開く拡大する
| 項目 | 全機種共通 | |
|---|---|---|
| 出力点数 | 6点（極性切り替え可能） | |
| 出力形式 | 半導体リレー出力 | |
| 選択機能 | OFF | 端子を使用しない |
| OUTPUT ON | 出力オン時に信号を出力 | |
| POWER ON | 電源がオンで出力できるとき信号を出力 | |
| H ALARM OUT | HIGHアラームが発生したとき信号を出力 | |
| L ALARM OUT | LOWアラームが発生したとき信号を出力 | |
| CC STATUS | CCモードで動作したときに信号を出力 | |
| CV STATUS | CVモードで動作したときに信号を出力 | |
| SEQ TRIG OUT | シーケンス用のトリガを出力 | |
| SEQ STATUS | シーケンス実行時に信号を出力 | |
| EXT DIN BUSY | デジタル入力がBUSY状態のとき信号を出力 | |
| MEM1 ACT TIME | プリセットメモリー1に設定が完了したとき信号を出力 | |
| MEM2 ACT TIME | プリセットメモリー2に設定が完了したとき信号を出力 | |
| RELAY DRIVE | DC OUTPUT端子の出力オン／オフと連動し、時間差約100 msの信号を出力。Ch.6にのみ設定可能。 | |
通信インターフェース
別ウインドウで開く拡大する
| 項目 | 全機種共通 | |
|---|---|---|
| 共通仕様 | ソフトウェアプロトコル | IEEE std. 488.2-1992 |
| コマンド言語 | SCPI Specification 1999.0仕様に準拠 | |
| RS232C | ハードウェア | D-SUB 9 ピンコネクタ ボーレート：1200／2400／9600／19200／38400／57600／115200 bps データ長：8 bit、ストップビット：1 bit、パリティビット：なし フロー制御：なし／ CTS-RTS |
| プログラムメッセージターミネータ | 受信時 LF、送信時 LF | |
| USB（デバイス） | ハードウェア | 標準 B タイプソケット USB2.0 仕様に準拠、通信速度 480 Mbps （High Speed） |
| プログラムメッセージターミネータ | 受信時：LF or EOM、送信時：LF + EOM | |
| デバイスクラス | USBTMC-USB488デバイスクラス仕様に準拠 | |
| USB（ホスト） | ハードウェア | 標準 A タイプソケット USB2.0 仕様に準拠、通信速度 480 Mbps（High Speed） |
| LAN | ハードウェア | IEEE 802.3 100BASE-TX/10BASE-T Ethernet |
| 通信プロトコル | SCPI-RAW、SCPI-Telnet、HiSLIP、VXI-11 | |
| プログラムメッセージターミネータ | SCPI-RAW：受信時 LF 、送信時 LF HiSLIP: 受信時LFまたはEND、送信時LF + END | |
| 対応規格 | LXI Version 1.5 Specifications 2016 | |
各種機能
別ウインドウで開く拡大する
| 項目 | 全機種共通 | ||
|---|---|---|---|
| 同期機能（クロック同期） | 概要 | EXT SYNCコネクタを使用してほかのPXBシリーズと接続したあと、内部クロックでの同期を確立するとディスプレイにSYNCアイコンが表示される。 | |
| シーケンス同期 | プログラムの開始、ステップの開始を同期 | ||
| 測定同期 | 測定の開始を同期 | ||
| 出力同期 | 出力オン／オフを同期 | ||
| シーケンス機能 | 動作モード | CVモード、CCモード、CPモード | |
| 最大プログラム数 | 30 | ||
| 最大ステップ数 | 10000 | ||
| ステップ実行時間 | 1 ms〜3600000 s | ||
| ループ回数 | 1〜100000、または無限 | ||
| サイン機能 | 動作モード | CVモード、CCモード | |
| 周波数設定範囲 | 1 Hz〜1000 Hz | ||
| 周波数設定分解能 | 1 Hz〜10 Hz | 0.2 Hz | |
| 12 Hz〜100 Hz | 2 Hz | ||
| 120 Hz〜1000 Hz | 20 Hz | ||
| CV | 最大設定値 | 定格電圧の105 %まで設定可能 | |
| 最大オフセット設定 | 定格電圧の105 %まで設定可能 | ||
| CC | 最大設定値 | 定格電流の210 %まで設定可能 | |
| 最大オフセット設定 | 定格電流の±105 %まで設定可能 | ||
| パルス機能 | 動作モード | CVモード、CCモード | |
| 周波数設定範囲 | 1 Hz〜1000 Hz | ||
| 周波数設定分解能 | 1 Hz〜10 Hz | 0.01 Hz | |
| 12 Hz〜100 Hz | 0.1 Hz | ||
| 120 Hz〜1000 Hz | 1 Hz | ||
| CV | High レベル定格電流 | 定格電圧の105 %まで設定可能 | |
| Low レベル定格電流 | 定格電圧の105 %まで設定可能 | ||
| CC | High レベル定格電流 | 定格電流の105 %まで設定可能 | |
| Low レベル定格電流 | 定格電流の105 %まで設定可能 | ||
| デューティ比 | 2.5 %〜97.5 % | ||
| 測定トリガ | 測定開始条件（トリガソース） | 測定開始の条件を選択可能（ディスプレイから入力時、リモートコントロールでコマンド入力時、外部コントロールで信号を入力時、同期操作時） | |
| 測定回数 | 1〜65536 | ||
| 測定遅延時間 | 設定範囲 | 0 s〜100 s | |
| 設定分解能 | 0.1 ms | ||
| 測定間隔 | 設定範囲 | 0.1 ms〜3600 s | |
| 設定分解能 | 0.1 ms | ||
| 測定時間 | 設定範囲 | 0.1 ms〜1 s | |
| 設定分解能 | 0.1 ms | ||
| I-V特性機能 | 動作モード | CVモード、CCモード | |
| 設定項目数 | 3点〜100点（点と点との間は直線で補間） | ||
| プリセットメモリー | メモリー数 | 20 | |
| 保存項目 | CV、CC、CP各モードでの設定値、保護機能設定値、IR設定値 | ||
| セットアップメモリー | メモリー数 | 21 | |
| 保存項目 | 出力オン／オフ、出力電圧値／出力電流値／出力電力値、シームレス動作の出力電流値（DC SEAM）出力モード（Output Mode）、レスポンス（Response）、スルーレート（Slew Rate）優先動作モード（Priority when output is ON）出力オフ時のインピーダンス設定（Impedance when output is OFF）パルス機能の設定値（Duty, Frequency, High, Low）、サイン機能の設定値（Amplitude, Frequency, Offset）I-V特性の点数（Count）、内部抵抗値（IR）、過電圧保護（OVP）、低電圧保護（UVP, UVP Enable）過電流保護（OCP(+), OCP(-), Delay）、過電力保護（OPP(+), OPP(-)）、系統過電圧保護（Line OVP）測定トリガの設定（Source, Count, Delay, Enable, Timer）、積算の設定（Gate, Reset） | ||
| キーロック | Level1 | 出力オン／オフとプリセットメモリーの呼び出しが可能 | |
| Level2 | 出力オン／オフが可能 | ||
| Level3 | 出力オフが可能 | ||
| 並列運転台数 | 最大25台 | ||
一般仕様
別ウインドウで開く拡大する
| 項目 | BATTERY EMULATOR SYSTEM PXB20K-50 | BATTERY EMULATOR SYSTEM PXB20K-250 | BATTERY EMULATOR SYSTEM PXB20K-500 | BATTERY EMULATOR SYSTEM PXB20K-1000 | BATTERY EMULATOR SYSTEM PXB20K-1500 | |
|---|---|---|---|---|---|---|
| 質量 | 約41 kg | 約39 kg | 約38 kg | 約37 kg | 約37 kg | |
| 寸法 | 430(455)W × 128(160)H × 720(1000)Dmm(最大寸) 詳細は外形寸法図をご参照ください。 | |||||
| 環境条件 | 動作環境 | 屋内使用、過電圧カテゴリⅡ | ||||
| 動作温度 | 0 ℃〜+40 ℃ | 0 ℃〜+50 ℃ | ||||
| 動作湿度 | 20 %rh〜85 %rh （結露なし） | |||||
| 保存温度 | -25 ℃〜+60 ℃ | |||||
| 保存湿度 | 90 %rh以下（結露なし） | |||||
| 高度 | 2000 mまで | |||||
| 冷却方式 | ファンによる強制空冷 | |||||
| 付属品 | INPUT端子カバー、外部コントロール用コネクタキット（1組）、シャシ接続線、OUTPUT端子カバー、DC OUTPUT端子用ねじ （1組）、EXT SYNCコネクタカバー、SENSING端子カバー、SENSINGコネクタ（2個）、同期運転信号ケーブルキット、安全のために（1冊）、China RoHSシート（1枚）、CD-ROM（1枚）、セットアップガイド（1冊）、クイックリファレンス（和文1枚、英文1枚）、重量物警告シール（1枚） | |||||
| 耐電圧 | 入力−GND間 | 2200 Vac、1分間 | ||||
| 入力−出力間 | ||||||
| 出力−GND間 | 500 Vdc、1分間 | 1000 Vdc、1分間 | 1800 Vdc、1分間 | 1800 Vdc、1分間 | 3000 Vdc、1分間 | |
| 絶縁抵抗 | 入力−GND間 | 30 MΩ、500 Vdc | ||||
| 入力−出力間 | 30 MΩ、500 Vdc | 30 MΩ、600 Vdc | 30 MΩ、1000 Vdc | |||
| 対接地電圧 | ±250 V | ±600 V | ±1000 V | ±1000 V | +2000 V／-1000 V | |
| 電磁適合性（EMC）*1 *2 | 以下の指令および規格の要求事項に適合 EMC指令2014/30/EU EN 61326-1（Class A*3） | |||||
| 安全性*1 | 以下の指令および規格の要求事項に適合 低電圧指令2014/35/EU*2 EN 61010-1 （Class I*4, 過電圧カテゴリⅡ, 汚染度2*5） | |||||
*1 特注品、改造品には適用されません。 *2 本体にCE マーキング／UKCAマーキングの表示のあるモデルに対してのみ。 *3 本製品はClass A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。 *4 本製品はClass I機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。 *5 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物（固体、液体、または気体）が付着した状態です。汚染度2は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。
オプション
負荷ケーブル
対応モデル：BATTERY EMULATOR SYSTEM PXB20K-50
対応モデル：BATTERY EMULATOR SYSTEM PXB20K-250、BATTERY EMULATOR SYSTEM PXB20K-500
対応モデル：BATTERY EMULATOR SYSTEM PXB20K-1000、BATTERY EMULATOR SYSTEM PXB20K-1500
三相入力用電源コード
並列運転信号ケーブルキット
ラックマウントブラケット

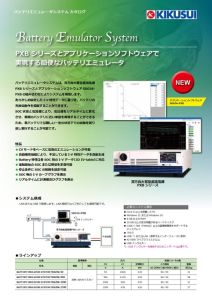

製品カタログ
双方向大容量直流電源｜Battery Emulator System
取扱説明書
筒型の端子カバーをお使いの方は「ユーザーズマニュアル – 旧版」をご参照ください。
PXB
2D CAD
BATTERY EMULATOR SYSTEM PXB20K-50
製品外形図｜DXF
製品外形図｜DXF
BATTERY EMULATOR SYSTEM PXB20K-500 / BATTERY EMULATOR SYSTEM PXB20K-1000 / BATTERY EMULATOR SYSTEM PXB20K-1500
製品外形図｜DXF
製品外形図｜DXF
体験版ダウンロード
機能制限なし！
無料で90日間お試しいただけます
SD036-PXB Battery Emulator for PXB は、当社製双方向直流電源 PXB シリーズを使用してバッテリの挙動を再現するアプリケーションソフトウェアです。
Battery Emulator体験版を使用するには、使用するPCにあらかじめライセンス認証用ソフトウェアをインストールし、体験版ライセンスをアクティベートする必要があります。
アクティベート手順は「SD036-PXB Battery Emulator for PXB | 体験版ライセンス」でダウンロードしたファイル内の「TrialLicenseActivation_J.pdf」を参照してください。
ライセンス認証用ソフトは、「SD036-PXB Battery Emulator for PXB | インストーラ」でダウンロードしたファイル内にあります。
体験版ライセンスの認証が完了後、Battery Emulatorの試用が90日間可能になります。
※ 過去に体験版を使用したPCでは再アクティベートはできません。
当サイトのソフトウェアは本使用許諾契約の各条項を条件として無償にて提供されます。これらのソフトウェアをダウンロードすることにより、お客様は本使用許諾契約の各条項に同意したことになります。本使用許諾契約に同意いただけない場合は、下記のソフトウェアをダウンロードすることはできません。ダウンロードする前に「ダウンロードに関する注意事項」を必ずお読みくださいますようお願いいたします。
ダウンロードに関する注意事項 ※必ずお読みください
- ソフトウェア使用許諾契約
- 権利の許諾
菊水電子工業株式会社（以下「当社」といいます）はお客様に対して、本使用許諾契約に同意いただいてダウンロード可能となるソフトウェア及びその関連資料（以下「本ソフトウェア」といいます）に関し、以下の権利を許諾します。
(a) お客様は、本ソフトウェアに対応する当社製品を利用する目的で本ソフトウェアを使用することができます。 (b)
お客様は、本ソフトウェアを複製し、１台以上のコンピュータ上で使用することができます。 - 追加許諾条項 本ソフトウェアを定められた目的に従って使用した結果、作成された各種のファイルは、お客様の著作物となります。
- 著作権
本ソフトウェア及びその複製物の著作権は当社又は当社が認めた者が有するものであり、日本国著作権法及び国際条約によって保護されています。本使用許諾契約に基づき、お客様が本ソフトウェアを複製する場合は、ダウンロードされた本ソフトウェアに付されていたものと同一の著作権表示がなされることを要します。 - 禁止事項 (a) 本ソフトウェアがソースコードで提供される場合、お客様は、本ソフトウェアを改変したものを第三者に配布することはできません。 (b)
本ソフトウェアがバイナリ形式で提供される場合、お客様は、本ソフトウェアをリバースエンジニアすることはできません。 - 無保証 当社は、本ソフトウェアがお客様の特定の目的のために適当であること、もしくは有用であること、又は本ソフトウェアに瑕疵がないこと、その他本ソフトウェアに関していかなる保証もいたしません。
- 免責 当社は、いかなる場合においても、本ソフトウェアの使用又は使用不能から生ずるいかなる損害（事業利益の損害、事業の中断、事業情報の損失、又はその他金銭的損害）に関して、一切責任を負いません。
- 契約の解除 お客様が本使用許諾契約に違反した場合、当社は本使用許諾契約を解除することができます。その場合、お客様は本ソフトウェアを一切使用しないものとします。
- 権利の許諾
- サポート
- 各ソフトウェアについてのお問い合わせは、当社サービス（service@kikusui.co.jp）までお願いたします。 また、ファイル解凍後に必ずドキュメントファイルをお読み下さい。
- 保証範囲
- ソフトウェアのダウンロード・インストールはお客様の責任において行っていただきます。
- ソフトウェアは、予告せず改良、変更することがあります。
- 著作権者
- 各ソフトウェアの著作権は、菊水電子工業株式会社に帰属します。
動作環境/条件
- Windows 10(x64)
- Windows 11
対応機種
- PXB20K-50
- PXB20K-250
- PXB20K-500
- PXB20K-1000
- PXB20K-1500
