ファームウェア アップデータ

本ソフトウェアは、TOS9300シリーズ本体ファームウェアのためのアップデートファイルです。

バージョン

Ver.1.XX用

1.21

Ver.2.XX用

2.16

更新日

2025/10/8

動作環境／条件

対象製品

• TOS9300
• TOS9301
• TOS9302
• TOS9303
• TOS9303LC
• TOS9301PD
• TOS9311

備考

アップデート/ダウングレード方法

USB メモリーを使用して、TOS93シリーズのファームウェアをアップデートできます。
TOS9300、TOS9301、TOS9302、TOS9303、TOS9303LC のモデルは、Ver.2.XXからVer.1.XXにダウングレードが可能です。
(TOS9301PD、TOS9311、TOS93シリーズNRTL対応モデルはリリース時からVer.2.XXであるため、ダウングレードは出来ません)
ダウンロードしたファイル（Update.img、CHECKSUM.md5）は、USB メモリーのルートディレクトリに保存してください。ファイル名は変更しないでください。

1. SYSTEM ＞ Admin ＞ Firmware Updateキーを押す。
2. 前面パネルのUSBコネクタに、ダウンロードしたファイルが保存されたUSBメモリーを挿し、Executeキーを押す。
   アップデート画面が表示されます。
3. ENTERキーを押す。
   アップデートまたはダウングレードが開始されます。
   実行中は、TOS93シリーズの電源をオフにしないでください。USBメモリーを取り外さないでください。
4. 「Cycle the unit power…」と表示されたら、USBメモリーを取り外してTOS93シリーズの電源をオフにし、再度オンにする。
   アップデート／ダウングレードが完了しました。

旧ファームウェアにダウングレードした場合

新ファームウェアで追加された機能は使用できません。また、一部の操作が異なります。
旧ファームウェアのユーザーズマニュアルをダウンロードしてご使用下さい。

新ファームウェアで追加された機能

旧ファームウェア（1.XX）と比較し、新ファームウェア（2.1X）では下記の機能が追加されました。

1. Fail Mode、Double Action、Start Long、Momentary の機能を有効にすると、表示部の右上にそれぞれのアイコンが表示されます。
   【追加アイコンの種類】
   • Fail Mode
   • Double Action
   • Start Long
   • Momentary

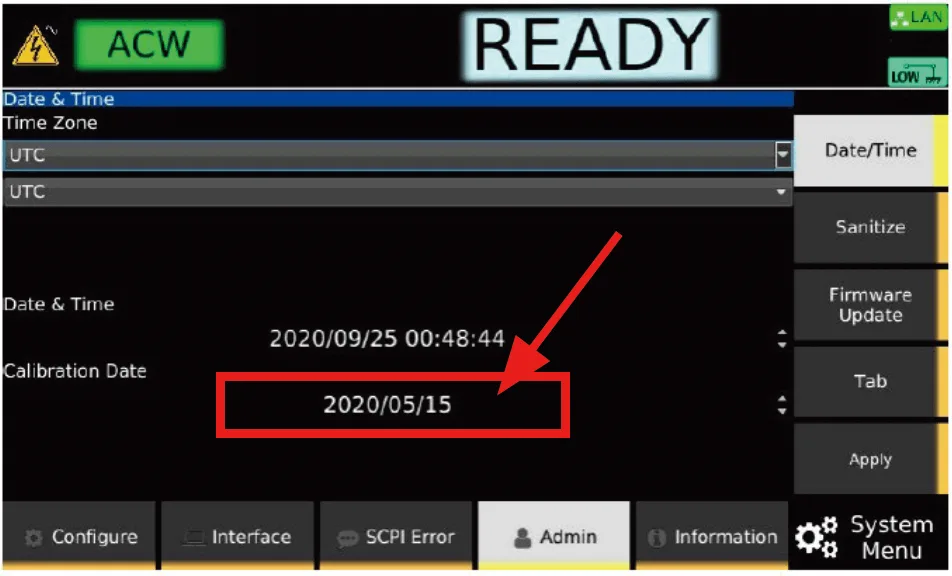

2. 校正実施日を設定できます。

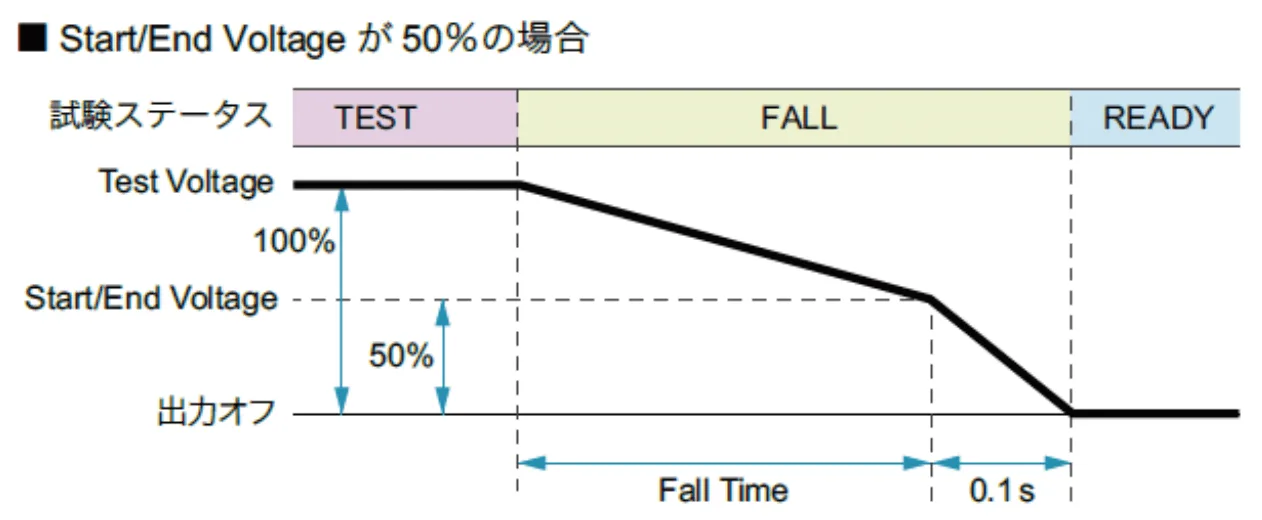

3. 耐電圧試験で終了電圧を設定できます。
   終了電圧とは…電圧下降時間（Fall Time）が終了するときの電圧です。
   この終了電圧を試験電圧（Test Voltage）に対する割合で設定できます。
   End Voltage に達したあとは0.1 秒かけて0 V 付近まで下降します。
4. 耐電圧試験中に表示される測定画面にグラフを表示できます。

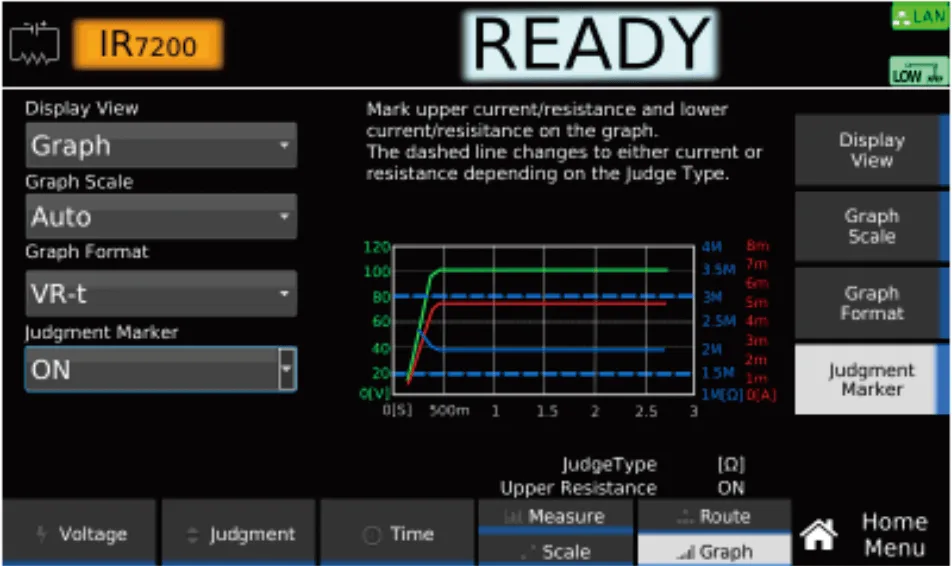

5. 絶縁抵抗試験中に表示される測定画面にグラフを表示できます。

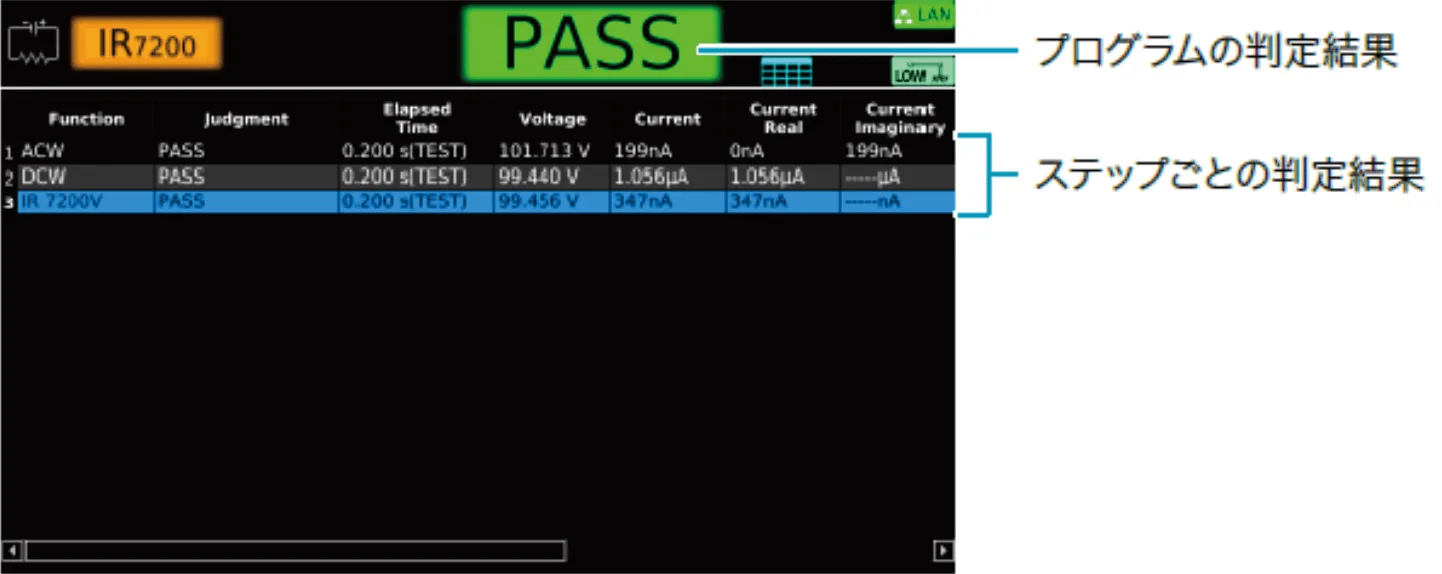

6. 自動試験終了時にステップごとの判定結果が表示されます。

7. 直近の試験の数値とキャプチャ画像を確認／保存できます。
8. キーロックを解除するためのパスワードを設定できます。

注意事項

一部の機種に関しては、Ver2.XX系にアップデートする場合は引き取り対応が必要になります。（下表参照）

*もし、対象シリアルナンバーでウェブサイトのアップデータからアップデートしてしまった場合は正常に起動できないため、アップデータアプリが起動します。その際はVer1.XX系のファームウェアにダウングレードすれば元に戻すことが可能です。（ただし、TOS9301PD についてはVer1.XXにダウングレードできません。）

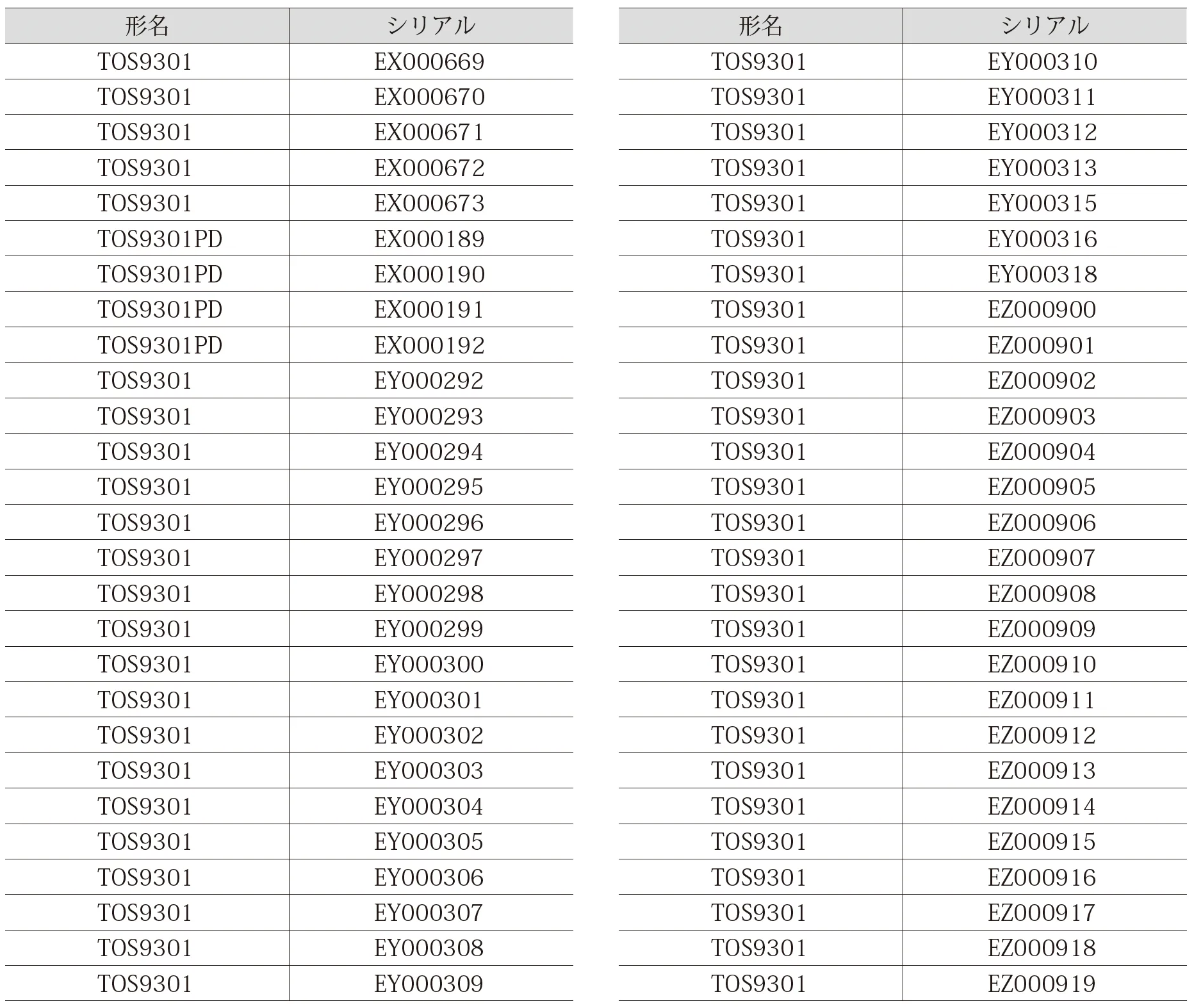

●引き取り対応が必要になる機種のシリアル一覧

Ver.1.XX用
