高効率大容量スイッチング電源
PAT-Tシリーズ|スマートラック16kW
PAT-T_16kW
1,950,000円 – 2,390,000円
- 最大16kW、800Aに対応!
- 力率改善回路内蔵で高調波電流抑制&省エネ!
- ブレーカ付き(形名末尾が「X」のモデル)
- 入力は三相200V仕様と三相400V仕様があります。
- RS232C標準装備、オプションでUSB、GPIB、LAN(LXI)にも対応します。
ラインアップ
製品画像 | 型名 | 出力 CV [V] | 出力 CC [A] | 標準価格 | WEBかんたんお見積り | |
---|---|---|---|---|---|---|
![]() | PAT20-800TM(200V) | 20V | 800 | 三相200V | 2,150,000円 (税込:2,365,000円) | |
![]() | PAT20-800TMX(200V) | 20V | 800 | 三相200V | 2,250,000円 (税込:2,475,000円) | |
![]() | PAT20-800TM(400V) | 20V | 800 | 三相400V | 2,290,000円 (税込:2,519,000円) | |
![]() | PAT20-800TMX(400V) | 20V | 800 | 三相400V | 2,390,000円 (税込:2,629,000円) | |
![]() | PAT30-532TM(200V) | 30V | 532 | 三相200V | 2,150,000円 (税込:2,365,000円) | |
![]() | PAT30-532TMX(200V) | 30V | 532 | 三相200V | 2,250,000円 (税込:2,475,000円) | |
![]() | PAT30-532TM(400V) | 30V | 532 | 三相400V | 2,290,000円 (税込:2,519,000円) | |
![]() | PAT30-532TMX(400V) | 30V | 532 | 三相400V | 2,390,000円 (税込:2,629,000円) | |
![]() | PAT40-400TM(200V) | 40V | 400 | 三相200V | 1,950,000円 (税込:2,145,000円) | |
![]() | PAT40-400TMX(200V) | 40V | 400 | 三相200V | 2,100,000円 (税込:2,310,000円) | |
![]() | PAT40-400TM(400V) | 40V | 400 | 三相400V | 2,290,000円 (税込:2,519,000円) | |
![]() | PAT40-400TMX(400V) | 40V | 400 | 三相400V | 2,390,000円 (税込:2,629,000円) | |
![]() | PAT60-266TM(200V) | 60V | 266 | 三相200V | 1,950,000円 (税込:2,145,000円) | |
![]() | PAT60-266TMX(200V) | 60V | 266 | 三相200V | 2,100,000円 (税込:2,310,000円) | |
![]() | PAT60-266TM(400V) | 60V | 266 | 三相400V | 2,290,000円 (税込:2,519,000円) | |
![]() | PAT60-266TMX(400V) | 60V | 266 | 三相400V | 2,390,000円 (税込:2,629,000円) | |
![]() | PAT80-200TM(200V) | 80V | 200 | 三相200V | 1,950,000円 (税込:2,145,000円) | |
![]() | PAT80-200TMX(200V) | 80V | 200 | 三相200V | 2,100,000円 (税込:2,310,000円) | |
![]() | PAT80-200TM(400V) | 80V | 200 | 三相400V | 2,290,000円 (税込:2,519,000円) | |
![]() | PAT80-200TMX(400V) | 80V | 200 | 三相400V | 2,390,000円 (税込:2,629,000円) | |
![]() | PAT160-100TM(200V) | 160V | 100 | 三相200V | 1,950,000円 (税込:2,145,000円) | |
![]() | PAT160-100TMX(200V) | 160V | 100 | 三相200V | 2,100,000円 (税込:2,310,000円) | |
![]() | PAT160-100TM(400V) | 160V | 100 | 三相400V | 2,290,000円 (税込:2,519,000円) | |
![]() | PAT160-100TMX(400V) | 160V | 100 | 三相400V | 2,390,000円 (税込:2,629,000円) | |
![]() | PAT250-64TM(200V) | 250V | 64 | 三相200V | 1,950,000円 (税込:2,145,000円) | |
![]() | PAT250-64TMX(200V) | 250V | 64 | 三相200V | 2,100,000円 (税込:2,310,000円) | |
![]() | PAT250-64TM(400V) | 250V | 64 | 三相400V | 2,290,000円 (税込:2,519,000円) | |
![]() | PAT250-64TMX(400V) | 250V | 64 | 三相400V | 2,390,000円 (税込:2,629,000円) | |
![]() | PAT350-45.6TM(200V) | 350V | 45.6 | 三相200V | 1,950,000円 (税込:2,145,000円) | |
![]() | PAT350-45.6TMX(200V) | 350V | 45.6 | 三相200V | 2,100,000円 (税込:2,310,000円) | |
![]() | PAT350-45.6TM(400V) | 350V | 45.6 | 三相400V | 2,290,000円 (税込:2,519,000円) | |
![]() | PAT350-45.6TMX(400V) | 350V | 45.6 | 三相400V | 2,390,000円 (税込:2,629,000円) | |
![]() | PAT500-32TM(200V) | 500V | 32 | 三相200V | 1,950,000円 (税込:2,145,000円) | |
![]() | PAT500-32TMX(200V) | 500V | 32 | 三相200V | 2,100,000円 (税込:2,310,000円) | |
![]() | PAT500-32TM(400V) | 500V | 32 | 三相400V | 2,290,000円 (税込:2,519,000円) | |
![]() | PAT500-32TMX(400V) | 500V | 32 | 三相400V | 2,390,000円 (税込:2,629,000円) | |
![]() | PAT650-24.6TM(200V) | 650V | 24.6 | 三相200V | 1,950,000円 (税込:2,145,000円) | |
![]() | PAT650-24.6TMX(200V) | 650V | 24.6 | 三相200V | 2,100,000円 (税込:2,310,000円) | |
![]() | PAT650-24.6TM(400V) | 650V | 24.6 | 三相400V | 2,290,000円 (税込:2,519,000円) | |
![]() | PAT650-24.6TMX(400V) | 650V | 24.6 | 三相400V | 2,390,000円 (税込:2,629,000円) | |
![]() | PAT850-18.8TM(200V) | 850V | 18.8 | 三相200V | 1,950,000円 (税込:2,145,000円) | |
![]() | PAT850-18.8TMX(200V) | 850V | 18.8 | 三相200V | 2,100,000円 (税込:2,310,000円) | |
![]() | PAT850-18.8TM(400V) | 850V | 18.8 | 三相400V | 2,290,000円 (税込:2,519,000円) | |
![]() | PAT850-18.8TMX(400V) | 850V | 18.8 | 三相400V | 2,390,000円 (税込:2,629,000円) |
末尾が「X」のモデルはブレーカ付きになります。
仕様
下記仕様表は代表モデルを記しています。その他の詳しい仕様は取扱説明書をご確認ください。
16kW
別ウインドウで開く拡大する
仕様 | 出力 | 入力 | 質量*2 | ||||||
---|---|---|---|---|---|---|---|---|---|
形名*1 | CV | CC | 電圧/周波数 | 電流 | 突入電流 | 電力 | 力率 | 効率 | kg(約) |
V | A | A (max.) | A (max.) | kVA (max.) | typ. | %(min.) | |||
PAT20-800TM(X) | 0〜20 | 0〜800 | 三相 AC200V〜AC240V (AC180V〜AC250V) 50Hz〜60Hz (47Hz〜63Hz) | 62 | 200 | 20 | 0.95 | 85 | 80(90) |
PAT40-400TM(X) | 0〜40 | 0〜400 | 62 | 200 | 20 | 80(90) | |||
PAT60-266TM(X) | 0〜60 | 0〜266 | 62 | 200 | 20 | 80(90) | |||
PAT160-100TM(X) | 0〜160 | 0〜100 | 62 | 200 | 20 | 80(90) |
*1 ブレーカ付モデルは形名末尾に「X」が付きます。 *2 ( )内はブレーカ付モデルの場合。
共通仕様・一般仕様
別ウインドウで開く拡大する
電圧表示 | 最大表示 | 99.99(定格100V 未満のモデル) 999.9(定格100V 以上のモデル) |
---|---|---|
表示誤差 | ±(0.2% of reading+5 digits) | |
電流表示 | 最大表示 | 999.9(定格1000A 未満のモデル) 9999(定格1000A 以上のモデル) |
表示誤差 | 16kW タイプ:±(0.6% of reading+5 digits) 24kW、32kW タイプ:±(0.6% of reading+10 digits) 40kW タイプ:±(0.6% of reading+15 digits) | |
モニター信号出力 | VMON(電圧) | 定格電圧出力時:10.00V± 0.25V 0V 出力時: 0.00V± 0.25V |
IMON(電流) | 定格電流出力時:10.00V± 0.25V 0A 出力時: 0.00V± 0.25V | |
デジタル制御 | RS232C | EIA232D 仕様に準拠 |
GPIB(オプション) | IEEE STD.488.1-1978 仕様に準拠 | |
USB(オプション) | USB2.0 仕様に準拠 | |
外部アナログ制御 | OUTPUT ON/OFF、SHUTDOWN | |
定電圧 外部電圧制御 | 0V ~10V で定格出力電圧の 0%~ 100% | |
定電圧 外部抵抗制御 | 0Ω ~10kΩで定格出力電圧の 0%~ 100% または100%~ 0% | |
定電流 外部電圧制御 | 0V ~10V で定格出力電流の 0%~ 100% | |
定電流 外部抵抗制御 | 0Ω ~10kΩで定格出力電流の 0%~ 100% または100%~ 0% | |
環境仕様 | 動作周囲温度 | 0°C ~+40° |
動作周囲湿度 | 20%~ 85%rh 但し、結露が無いこと。 | |
保存周囲温度 | −25°C~+70°C | |
保存周囲湿度 | 90%rh 以下。但し結露が無いこと。 | |
冷却方式 | ファンによる強制空冷 | |
接地極性 | 負接地又は正接地可能 | |
対接地電圧 | ± 250Vmax(100V 未満のモデル) ± 500Vmax(100V 以上、500V 未満のモデル) | |
外形寸法(mm)*1 | ブレーカなしモデル | 16kW タイプ:W433(445)×H337(425)× D765(945) 24kW タイプ:W433(445)×H470(555)× D765(945) 32kW タイプ:W433(445)×H602(705)× D765(945) 40kW タイプ:W433(445)×H735(835)× D765(945) |
ブレーカ付きモデル | 16kW タイプ:W433(445)×H487(575)× D765(945) 24kW タイプ:W433(445)×H620(705)× D765(945) 32kW タイプ:W433(445)×H752(855)× D765(945) 40kW タイプ:W433(445)×H975(1075)× D765(945) | |
付属品 | 取扱説明書、保護カバー、接続ねじ類 |
*1 ()内は突起部を含む最大値。
外形寸法図(mm)

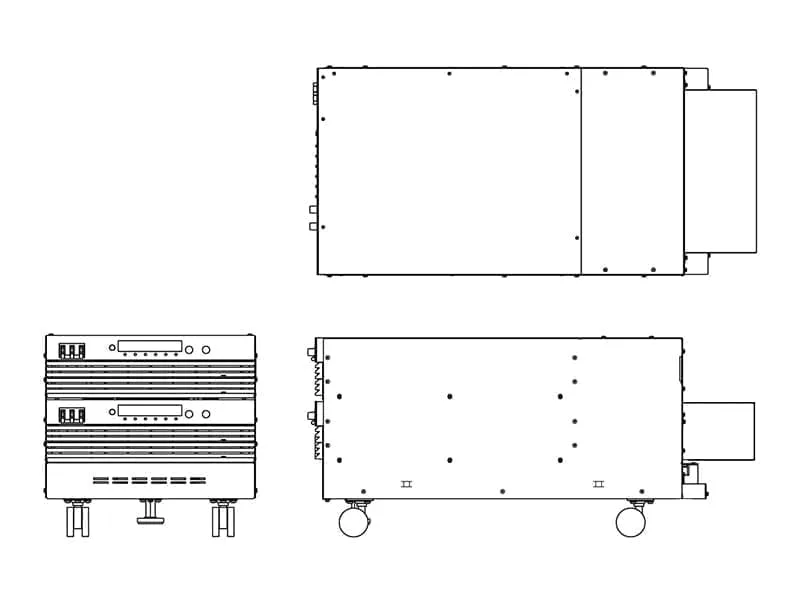

PAT-TMシリーズ 16kWシステム
433(445)W×337(425)H×765(945)Dmm/約80kg(ブレーカなし)

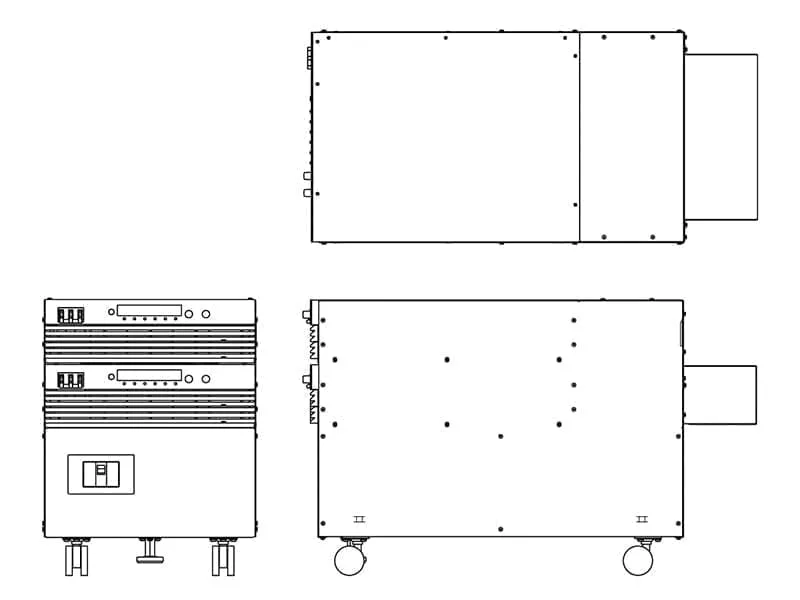

PAT-TMXシリーズ 16kWシステム
433(445)W×487(575)H×765(945)Dmm/約90kg(ブレーカ付き)
