直流電源 PAT-Tシリーズ

高効率大容量スイッチング電源

PAT-Tシリーズ｜スマートラック32kW

PAT-T_32kW

3,850,000円 – 4,530,000円

最大32kW、1600Aに対応！
力率改善回路内蔵で高調波電流抑制&省エネ！
ブレーカ付き（形名末尾が「X」のモデル）
入力は三相200V仕様と三相400V仕様があります。
RS232C標準装備、オプションでUSB、GPIB、LAN（LXI）にも対応します。

型名	出力 CV [V]	出力 CC [A]		標準価格
PAT20-1600TM(200V)	20V	1600	三相200V	4,150,000円（税込：4,565,000円）
PAT20-1600TMX(200V)	20V	1600	三相200V	4,250,000円（税込：4,675,000円）
PAT20-1600TM(400V)	20V	1600	三相400V	4,430,000円（税込：4,873,000円）
PAT20-1600TMX(400V)	20V	1600	三相400V	4,530,000円（税込：4,983,000円）
PAT30-1064TM(200V)	30V	1064	三相200V	4,150,000円（税込：4,565,000円）
PAT30-1064TMX(200V)	30V	1064	三相200V	4,250,000円（税込：4,675,000円）
PAT30-1064TM(400V)	30V	1064	三相400V	4,430,000円（税込：4,873,000円）
PAT30-1064TMX(400V)	30V	1064	三相400V	4,530,000円（税込：4,983,000円）
PAT40-800TM(200V)	40V	800	三相200V	3,850,000円（税込：4,235,000円）
PAT40-800TMX(200V)	40V	800	三相200V	3,950,000円（税込：4,345,000円）
PAT40-800TM(400V)	40V	800	三相400V	4,430,000円（税込：4,873,000円）
PAT40-800TMX(400V)	40V	800	三相400V	4,530,000円（税込：4,983,000円）
PAT60-532TM(200V)	60V	532	三相200V	3,850,000円（税込：4,235,000円）
PAT60-532TMX(200V)	60V	532	三相200V	3,950,000円（税込：4,345,000円）
PAT60-532TM(400V)	60V	532	三相400V	4,430,000円（税込：4,873,000円）
PAT60-532TMX(400V)	60V	532	三相400V	4,530,000円（税込：4,983,000円）
PAT80-400TM(200V)	80V	400	三相200V	3,850,000円（税込：4,235,000円）
PAT80-400TMX(200V)	80V	400	三相200V	3,950,000円（税込：4,345,000円）
PAT80-400TM(400V)	80V	400	三相400V	4,430,000円（税込：4,873,000円）
PAT80-400TMX(400V)	80V	400	三相400V	4,530,000円（税込：4,983,000円）
PAT160-200TM(200V)	160V	200	三相200V	3,850,000円（税込：4,235,000円）
PAT160-200TMX(200V)	160V	200	三相200V	3,950,000円（税込：4,345,000円）
PAT160-200TM(400V)	160V	200	三相400V	4,430,000円（税込：4,873,000円）
PAT160-200TMX(400V)	160V	200	三相400V	4,530,000円（税込：4,983,000円）
PAT250-128TM(200V)	250V	128	三相200V	3,850,000円（税込：4,235,000円）
PAT250-128TMX(200V)	250V	128	三相200V	3,950,000円（税込：4,345,000円）
PAT250-128TM(400V)	250V	128	三相400V	4,430,000円（税込：4,873,000円）
PAT250-128TMX(400V)	250V	128	三相400V	4,530,000円（税込：4,983,000円）
PAT350-91.2TM(200V)	350V	91.2	三相200V	3,850,000円（税込：4,235,000円）
PAT350-91.2TMX(200V)	350V	91.2	三相200V	3,950,000円（税込：4,345,000円）
PAT350-91.2TM(400V)	350V	91.2	三相400V	4,430,000円（税込：4,873,000円）
PAT350-91.2TMX(400V)	350V	91.2	三相400V	4,530,000円（税込：4,983,000円）
PAT500-64TM(200V)	500V	64	三相200V	3,850,000円（税込：4,235,000円）
PAT500-64TMX(200V)	500V	64	三相200V	3,950,000円（税込：4,345,000円）
PAT500-64TM(400V)	500V	64	三相400V	4,430,000円（税込：4,873,000円）
PAT500-64TMX(400V)	500V	64	三相400V	4,530,000円（税込：4,983,000円）
PAT650-49.2TM(200V)	650V	49.2	三相200V	3,850,000円（税込：4,235,000円）
PAT650-49.2TMX(200V)	650V	49.2	三相200V	3,950,000円（税込：4,345,000円）
PAT650-49.2TM(400V)	650V	49.2	三相400V	4,430,000円（税込：4,873,000円）
PAT650-49.2TMX(400V)	650V	49.2	三相400V	4,530,000円（税込：4,983,000円）

商品コード: PAT-T_32kW

ラインアップ

型名	出力 CV [V]	出力 CC [A]		標準価格
PAT20-1600TM(200V)	20V	1600	三相200V	4,150,000円（税込：4,565,000円）
PAT20-1600TMX(200V)	20V	1600	三相200V	4,250,000円（税込：4,675,000円）
PAT20-1600TM(400V)	20V	1600	三相400V	4,430,000円（税込：4,873,000円）
PAT20-1600TMX(400V)	20V	1600	三相400V	4,530,000円（税込：4,983,000円）
PAT30-1064TM(200V)	30V	1064	三相200V	4,150,000円（税込：4,565,000円）
PAT30-1064TMX(200V)	30V	1064	三相200V	4,250,000円（税込：4,675,000円）
PAT30-1064TM(400V)	30V	1064	三相400V	4,430,000円（税込：4,873,000円）
PAT30-1064TMX(400V)	30V	1064	三相400V	4,530,000円（税込：4,983,000円）
PAT40-800TM(200V)	40V	800	三相200V	3,850,000円（税込：4,235,000円）
PAT40-800TMX(200V)	40V	800	三相200V	3,950,000円（税込：4,345,000円）
PAT40-800TM(400V)	40V	800	三相400V	4,430,000円（税込：4,873,000円）
PAT40-800TMX(400V)	40V	800	三相400V	4,530,000円（税込：4,983,000円）
PAT60-532TM(200V)	60V	532	三相200V	3,850,000円（税込：4,235,000円）
PAT60-532TMX(200V)	60V	532	三相200V	3,950,000円（税込：4,345,000円）
PAT60-532TM(400V)	60V	532	三相400V	4,430,000円（税込：4,873,000円）
PAT60-532TMX(400V)	60V	532	三相400V	4,530,000円（税込：4,983,000円）
PAT80-400TM(200V)	80V	400	三相200V	3,850,000円（税込：4,235,000円）
PAT80-400TMX(200V)	80V	400	三相200V	3,950,000円（税込：4,345,000円）
PAT80-400TM(400V)	80V	400	三相400V	4,430,000円（税込：4,873,000円）
PAT80-400TMX(400V)	80V	400	三相400V	4,530,000円（税込：4,983,000円）
PAT160-200TM(200V)	160V	200	三相200V	3,850,000円（税込：4,235,000円）
PAT160-200TMX(200V)	160V	200	三相200V	3,950,000円（税込：4,345,000円）
PAT160-200TM(400V)	160V	200	三相400V	4,430,000円（税込：4,873,000円）
PAT160-200TMX(400V)	160V	200	三相400V	4,530,000円（税込：4,983,000円）
PAT250-128TM(200V)	250V	128	三相200V	3,850,000円（税込：4,235,000円）
PAT250-128TMX(200V)	250V	128	三相200V	3,950,000円（税込：4,345,000円）
PAT250-128TM(400V)	250V	128	三相400V	4,430,000円（税込：4,873,000円）
PAT250-128TMX(400V)	250V	128	三相400V	4,530,000円（税込：4,983,000円）
PAT350-91.2TM(200V)	350V	91.2	三相200V	3,850,000円（税込：4,235,000円）
PAT350-91.2TMX(200V)	350V	91.2	三相200V	3,950,000円（税込：4,345,000円）
PAT350-91.2TM(400V)	350V	91.2	三相400V	4,430,000円（税込：4,873,000円）
PAT350-91.2TMX(400V)	350V	91.2	三相400V	4,530,000円（税込：4,983,000円）
PAT500-64TM(200V)	500V	64	三相200V	3,850,000円（税込：4,235,000円）
PAT500-64TMX(200V)	500V	64	三相200V	3,950,000円（税込：4,345,000円）
PAT500-64TM(400V)	500V	64	三相400V	4,430,000円（税込：4,873,000円）
PAT500-64TMX(400V)	500V	64	三相400V	4,530,000円（税込：4,983,000円）
PAT650-49.2TM(200V)	650V	49.2	三相200V	3,850,000円（税込：4,235,000円）
PAT650-49.2TMX(200V)	650V	49.2	三相200V	3,950,000円（税込：4,345,000円）
PAT650-49.2TM(400V)	650V	49.2	三相400V	4,430,000円（税込：4,873,000円）
PAT650-49.2TMX(400V)	650V	49.2	三相400V	4,530,000円（税込：4,983,000円）

末尾が「X」のモデルはブレーカ付きになります。

仕様

下記仕様表は代表モデルを記しています。その他の詳しい仕様は取扱説明書をご確認ください。

32kW

別ウインドウで開く拡大する

仕様	出力		入力						質量*2
形名*1	CV	CC	電圧／周波数	電流	突入電流	電力	力率	効率	kg（約）
形名*1	V	A	電圧／周波数	A (max.)	A (max.)	kVA (max.)	typ.	％(min.)	kg（約）
PAT20-1600TM（X）	0〜20	0〜1600	三相 AC200V〜AC240V （AC180V〜AC250V） 50Hz〜60Hz （47Hz〜63Hz）	128	400	40	0.95	85	150（160）
PAT40-800TM（X）	0〜40	0〜800		128	400	40			150（160）
PAT60-532TM（X）	0〜60	0〜532		128	400	40			150（160）
PAT160-200TM（X）	0〜160	0〜200		128	400	40			150（160）

*1 ブレーカ付モデルは形名末尾に「X」が付きます。 *2 （）内はブレーカ付モデルの場合。

共通仕様・一般仕様

別ウインドウで開く拡大する

電圧表示	最大表示	99.99（定格100V 未満のモデル） 999.9（定格100V 以上のモデル）
電圧表示	表示誤差	±（0.2% of reading+5 digits）
電流表示	最大表示	999.9（定格1000A 未満のモデル） 9999（定格1000A 以上のモデル）
電流表示	表示誤差	16kW タイプ：±（0.6% of reading+5 digits） 24kW、32kW タイプ：±（0.6% of reading+10 digits） 40kW タイプ：±（0.6% of reading+15 digits）
モニター信号出力	VMON（電圧）	定格電圧出力時：10.00V± 0.25V 0V 出力時： 0.00V± 0.25V
モニター信号出力	IMON（電流）	定格電流出力時：10.00V± 0.25V 0A 出力時： 0.00V± 0.25V
デジタル制御	RS232C	EIA232D 仕様に準拠
	GPIB（オプション）	IEEE STD.488.1-1978 仕様に準拠
	USB（オプション）	USB2.0 仕様に準拠
外部アナログ制御		OUTPUT ON/OFF、SHUTDOWN
	定電圧外部電圧制御	0V ～10V で定格出力電圧の 0%～ 100%
	定電圧外部抵抗制御	0Ω ～10kΩで定格出力電圧の 0%～ 100% または100％～ 0％
	定電流外部電圧制御	0V ～10V で定格出力電流の 0%～ 100%
	定電流外部抵抗制御	0Ω ～10kΩで定格出力電流の 0%～ 100% または100％～ 0％
環境仕様	動作周囲温度	0°C ～＋40°
	動作周囲湿度	20%～ 85%rh 但し、結露が無いこと。
	保存周囲温度	−25°C～＋70°C
	保存周囲湿度	90%rh 以下。但し結露が無いこと。
	冷却方式	ファンによる強制空冷
	接地極性	負接地又は正接地可能
	対接地電圧	± 250Vmax（100V 未満のモデル） ± 500Vmax（100V 以上、500V 未満のモデル）
外形寸法（mm）*1	ブレーカなしモデル	16kW タイプ：W433（445）×H337（425）× D765（945） 24kW タイプ：W433（445）×H470（555）× D765（945） 32kW タイプ：W433（445）×H602（705）× D765（945） 40kW タイプ：W433（445）×H735（835）× D765（945）
外形寸法（mm）*1	ブレーカ付きモデル	16kW タイプ：W433（445）×H487（575）× D765（945） 24kW タイプ：W433（445）×H620（705）× D765（945） 32kW タイプ：W433（445）×H752（855）× D765（945） 40kW タイプ：W433（445）×H975（1075）× D765（945）
付属品		取扱説明書、保護カバー、接続ねじ類

*1 （）内は突起部を含む最大値。

別ウインドウで開く

電圧表示	最大表示	99.99（定格100V 未満のモデル） 999.9（定格100V 以上のモデル）
電圧表示	表示誤差	±（0.2% of reading+5 digits）
電流表示	最大表示	999.9（定格1000A 未満のモデル） 9999（定格1000A 以上のモデル）
電流表示	表示誤差	16kW タイプ：±（0.6% of reading+5 digits） 24kW、32kW タイプ：±（0.6% of reading+10 digits） 40kW タイプ：±（0.6% of reading+15 digits）
モニター信号出力	VMON（電圧）	定格電圧出力時：10.00V± 0.25V 0V 出力時： 0.00V± 0.25V
モニター信号出力	IMON（電流）	定格電流出力時：10.00V± 0.25V 0A 出力時： 0.00V± 0.25V
デジタル制御	RS232C	EIA232D 仕様に準拠
	GPIB（オプション）	IEEE STD.488.1-1978 仕様に準拠
	USB（オプション）	USB2.0 仕様に準拠
外部アナログ制御		OUTPUT ON/OFF、SHUTDOWN
	定電圧外部電圧制御	0V ～10V で定格出力電圧の 0%～ 100%
	定電圧外部抵抗制御	0Ω ～10kΩで定格出力電圧の 0%～ 100% または100％～ 0％
	定電流外部電圧制御	0V ～10V で定格出力電流の 0%～ 100%
	定電流外部抵抗制御	0Ω ～10kΩで定格出力電流の 0%～ 100% または100％～ 0％
環境仕様	動作周囲温度	0°C ～＋40°
	動作周囲湿度	20%～ 85%rh 但し、結露が無いこと。
	保存周囲温度	−25°C～＋70°C
	保存周囲湿度	90%rh 以下。但し結露が無いこと。
	冷却方式	ファンによる強制空冷
	接地極性	負接地又は正接地可能
	対接地電圧	± 250Vmax（100V 未満のモデル） ± 500Vmax（100V 以上、500V 未満のモデル）
外形寸法（mm）*1	ブレーカなしモデル	16kW タイプ：W433（445）×H337（425）× D765（945） 24kW タイプ：W433（445）×H470（555）× D765（945） 32kW タイプ：W433（445）×H602（705）× D765（945） 40kW タイプ：W433（445）×H735（835）× D765（945）
外形寸法（mm）*1	ブレーカ付きモデル	16kW タイプ：W433（445）×H487（575）× D765（945） 24kW タイプ：W433（445）×H620（705）× D765（945） 32kW タイプ：W433（445）×H752（855）× D765（945） 40kW タイプ：W433（445）×H975（1075）× D765（945）
付属品		取扱説明書、保護カバー、接続ねじ類

*1 （）内は突起部を含む最大値。

外形寸法図(mm)

PAT-TMシリーズ 32kWシステム

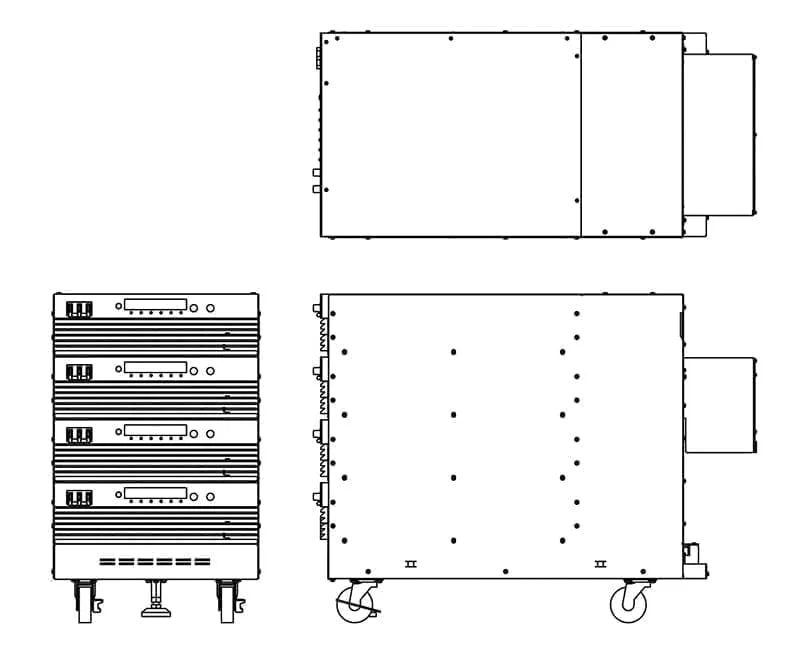

433（445）W×602（705）H×765（945）Dmm／約150kg（ブレーカなし）

PAT-TMXシリーズ 32kWシステム

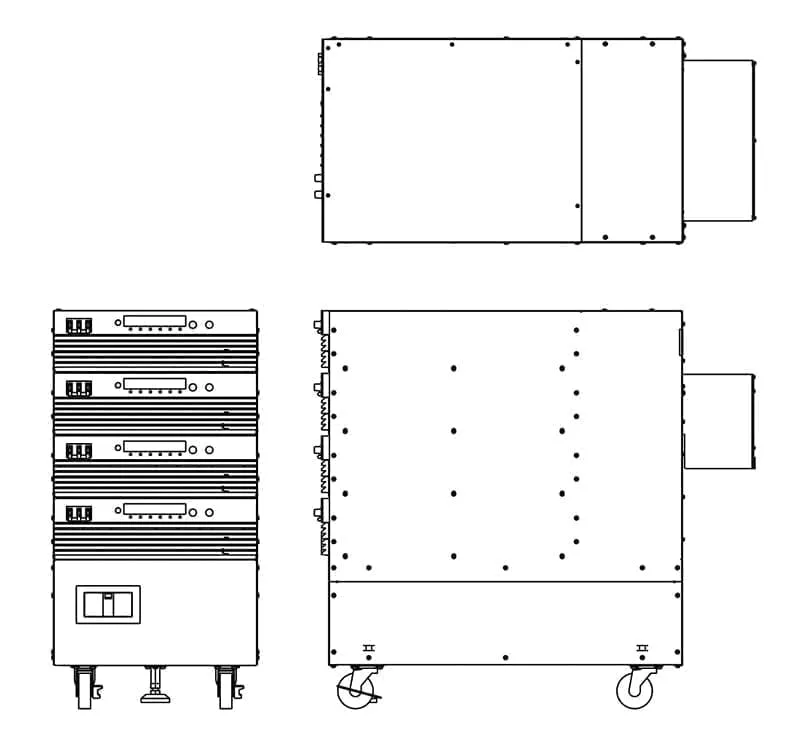

433（445）W×752（855）H×765（945）Dmm／約160kg（ブレーカ付き）
