KES7100
KES7100
- 試験条件を最大50条件まで実行リストに登録が可能
- 過渡サージ試験は最大7種類のパルスユニットを制御
- 電源変動試験は1台と通信することにより最大4台まで同期運転試験の制御が可能
- それぞれの試験終了時、ユーザーのGOOD/NG判定をリストに保存
- プロテクト設定機能を追加
- フォルダ管理が可能
製品概要

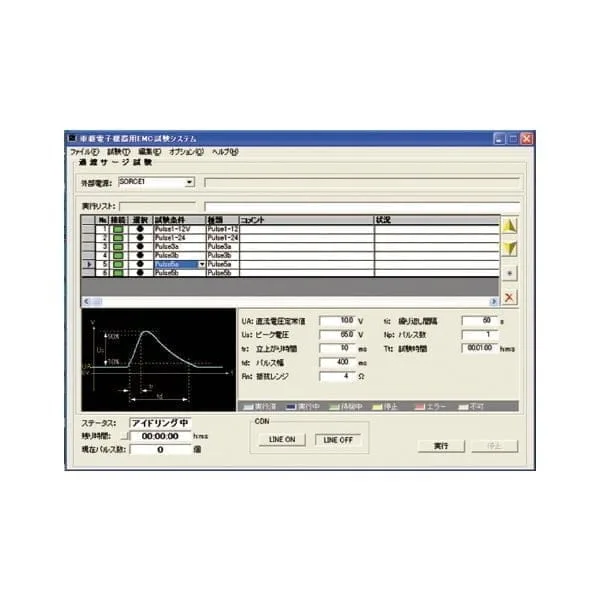

KES7000システム用アプリケーションソフトウェア

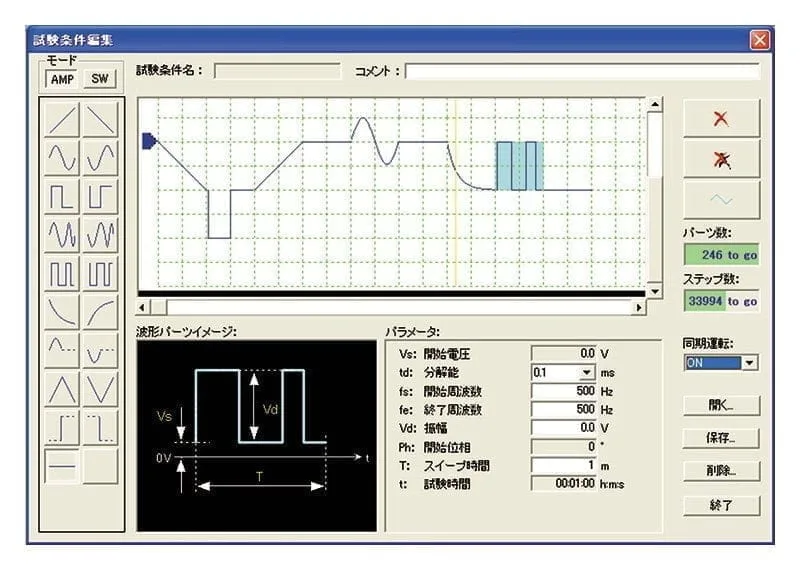

KES7000システム用アプリケーションソフトウェアKES7100は、KES7700シリーズとKES7400Aシリーズを同じプラットフォーム上で制御可能なソフトウェアです。過渡サージ試験、電源変動試験、及び各自動車メーカー規格対応の試験は、波形ライブラリにて簡単に試験条件の編集が可能です。また任意波形編集機能によって、様々な電源電圧変動波形を作成することができます。さらに、自作レポート用のCSVファイルで保存もできます。
仕様
別ウインドウで開く拡大する
| 項目 | 仕様 |
|---|---|
| 試験設定 | 過渡サージ試験：ISO7637-2 Pulse1-12V、Pulse1-24V、Pulse2a、Pulse3a/3b、Pulse5a/5b |
| 過渡サージ試験：JASO D001 PulseA1、PulseA2、PulseB1、PulseB2、PulseD1、PulseD2、PulseE | |
| 過渡サージ試験：ISO21848 OverVoltages（DC-10615 Load Dump） | |
| 電源変動試験：ISO7637-2 Pulse2b、Pulse4、任意波形作成、各自動車メーカ対応ライブラリ ※オプション | |
| その他 | 試験レポート作成機能（CSVファイル形式）、外部トリガ入出力機能（TTL信号レベル） ※特注対応 |
| コンピュータ仕様 | |
| OS | Microsoft Windows XP（SP2以降）、Windows7（32bit/64bit） |
| CPU | Pentium IV以上 |
| RAM | 36bit：2GB、64bit：4GB推奨 |
| HDD | 100MB以上の空き容量を推奨 |
| ディスプレイ | SVGA 1024×768以上 16ビットHigh Color以上 |
| 通信ポート | RS232C |
※ 過渡サージ試験と電源変動試験を両方とも行う場合は 2 ポート必要です。各ポート毎に RS232C 通信ケーブルが必要となります。同時に制御は出来ません。本製品には RS232C 通信ケーブルが 1 本付属しています。
