KES7703

KES7703

  • メインフレーム 100A|CDN内蔵
  • ISO7637-2.2004、ISO7637-2.2011、ISO7637-3.2007、ISO16750-2.2010完全適合
  • Pulse5b用ロードダンプサプレッサーを用意
  • ユニット方式でコンパクトな筐体を実現
  • 出力端子はISO7637-2規格で規定されている高さ50mmに設定
  • CDNは60V/50Aと60V/100Aの2種類をご用意
  • 専用ソフトウェア(日本語対応)にて、条件の設定、試験器の制御が可能
  • JASO D001-94 パルスユニットを用意
商品コード: KES7703
  • 仕様
  • オプション
  • ダウンロード

仕様

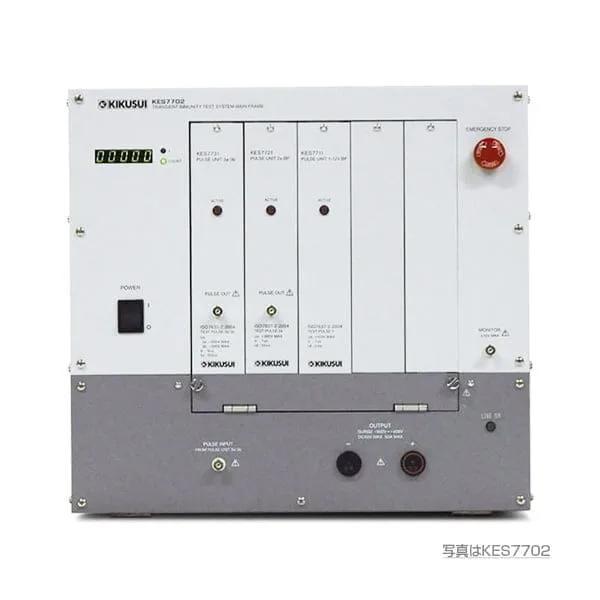

メインフレーム 100A

KES7700シリーズは、コンパクトなユニット方式を採用した過渡サージ試験器です。パルスユニット毎にサージ発生回路を搭載しており、ISO7637-2、ISO7637-3、ISO16750-2、JASO D001、SAE J1113規格等に適応しています。また自動車メーカ独自規格についても、幅広く対応しています。 ISO7637規格は、パルス1、パルス2a、パルス3a/3bを、ISO16750-2規格は、パルス5a/5bを規定しています。各々のパルスは、自動車が通常動作時にワイヤーハーネスに繋がる電子機器により発生する電磁的現象やスイッチ開閉時の電磁結合、さらにバッテリー切断時にオルタネータが発生するロードダンプサージ等をシミュレートして、車載電子機器の耐性を試験します。この試験では車載電子機器に対する誤動作や破壊を評価します。

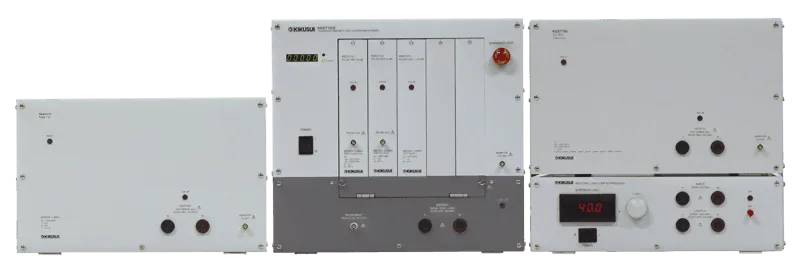

過渡サージ試験器

形名KES7702KES7703
CDN容量DC60Vmax 50AMaxDC60Vmax 100AMax
駆動電源AC100V〜AC240V(工場出荷時設定※) 50/60Hz 500VA以下
外形寸法440W×405H×605Dmm440W×405H×620Dmm
質量約45kg約48kg
PCインターフェースRS232C
パルスユニットプラグインタイプ:5ユニット(幅250mmまで)外部接続タイプ:2ユニット
その他外部電源制御出力(EUT用直流電源アナログコントロール端子)
モニタ端子(100:1)、外部停止端子、警告表示灯用端子(DC24V、500mA max)
緊急停止スイッチ

※工場出荷時AC100V/110V/115V/120V/200V/220V/230V/240V の設定より選択。

ダウンロード

カタログデータ
