寸法／質量
| W | H | D | |
|---|---|---|---|
| 寸法 | 309 mm (12.17 inch) | 241 mm (9.49 inch) | 113 mm (4.45 inch) |

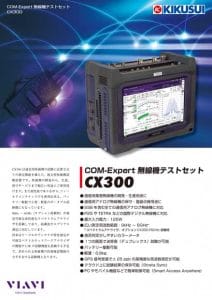

COM-Expert 無線機テストセット
CX300
価格お問い合わせ
CX300 は通信用無線機の試験に必要な全 ての測定機能を備えた、統合型無線機試 験装置です。無線機の開発から、生産、保守サービスまで幅広い用途にご使用頂けます。また高性能でありながら、フィールドメンテナンスでも使用出来る、バッ テリー駆動で小型・軽量のポータブル試験機にもなっています。9kHz ~ 6GHz(オプション搭載時)が測定可能な高性能なスペクトラムアナライザを搭載しており、高調波やスプリアス測定に対応しています。 将来はケーブルやアンテナの特性測定が可能なベクトルネットワークアナライザの機能やLTEの試験機能も搭載する予定で、求められる無線機の性能確認機能の大半を有する試験機となります。
- 無線機の開発・製造からメンテナンスまで幅広い用途に使用可能
- SSBを含む全てのアナログ無線機に対応
- P25やTETRAなどの国際デジタル無線規格に対応
- バッテリー駆動と軽量でフィールドでの使用にも最適
- 最大入力電力:125W
- 簡単に判定出来るカラーメータ
- アンテナやケーブルのVSWRや障害点探査(DTF)機能を搭載
- 将来的にLTEの試験機能や VNA機能も搭載予定
製品概要
業務用無線機のほぼ全ての測定要求に対応するコンパクトなハイエンド機種
- RF信号発生器周波数:範囲[100kHz〜3GHz]、分解能[1Hz]、確度[周波数標準と同じ]、出力レベル: 範囲[RFディプレックスポート:-30dBm〜-140dBm、RF出力ポート:-130dBm〜+17 dBm]、分解能[0.1dB]、確度[±1.0dB]、内部変調:数[3 ]、周波数範囲[20Hz〜20kHz]、位相雑音:[-112dBc/Hz](10kHz オフセット、@500MHz)]
- AF 発信器 周波数範囲[0Hz〜100kHz]、出力レベル範囲[0Vpk〜8Vpk]
- RF受信器最大入力レベル[RFディプレックスポート:+47dBm(連続)、RF入力ポート:+27dBm(>1MHz)周波数範囲[9 kHz〜3 GHz]
- 測定メータRFパワーメータ:レベル範囲[RFディプレックスポート:-20dBm〜+51dBm、RF入力ポート:-60dBm〜+10dBm]、確度[RFディプレックスポート:±0.4dBm、RF出力ポート:+0.8 dBm]、RFエラーメータ周波数範囲[100kHz〜3GHz]、分解能[1 Hz]、確度[周波数標準と同じ]、オーディオレベル:範囲[0Vrms〜30Vrms]
- 測定機能:スペクトラムアナライザ周波数範囲[9kHz〜3GHz]、チャンネルアナライザ、オーディオアナライザ、オシロスコープ、I/Qレコーダ
- 変調・復調アナログ[AM,FM,PM,SSB]、デジタル[P25、NXDN、DMR、dPMR、TETRA]
- 周波数標準:確度[0.02ppm(気温0°C〜50°C)、エージングレート [1ppm/年]
- バッテリー:タイプ[リチウムイオン(14.4V,6.8Ah)×2]、駆動時間[2個で2.3時間]
CX300オプション
- CX300-DDMR:DMR試験
- CX300-DDMRR:DMRリピーター *近日発売予定
- CX300-DP25P1:P25 Conventional(Phase 1)
- CX300-DP25P2:P25 Phase II
- CX300-F6GHz:6GHz周波数拡張オプション
- CX300-SCAA:ケーブル・アンテナ解析
- CX300-SPSB:外部パワーセンサー(501xD)
- CX300-SVIP:VIPツール
- CX300-SVNA:ベクトルネットワークアナライザ *近日発売予定
