スマート可変スイッチング電源

PAVシリーズ|600Wタイプ

PAV600W

238,000326,000

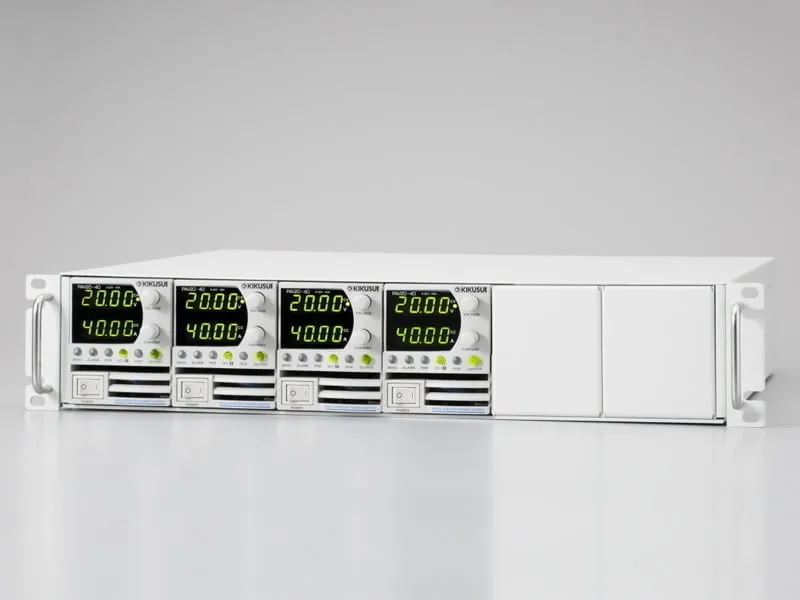

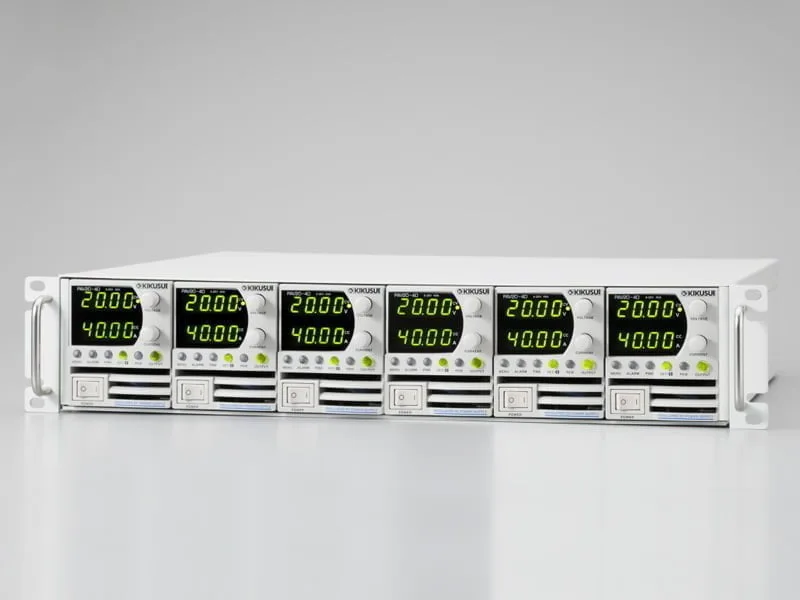

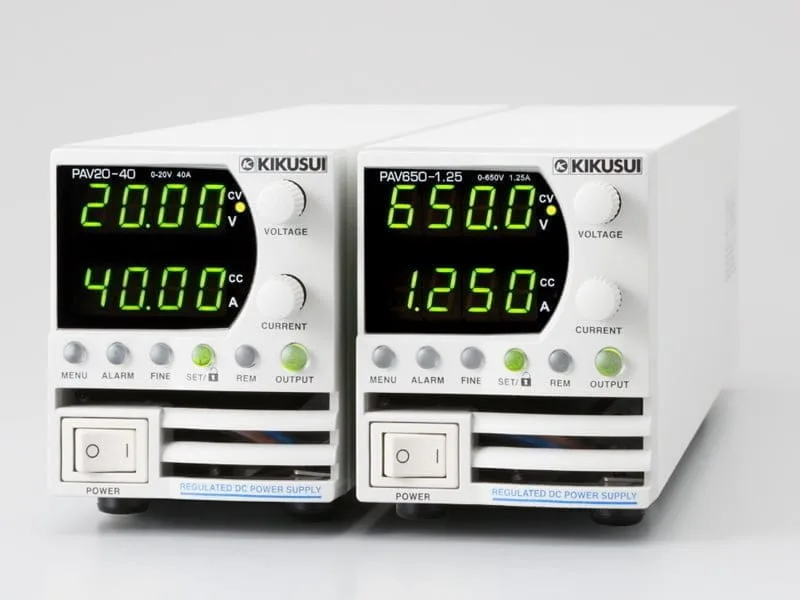

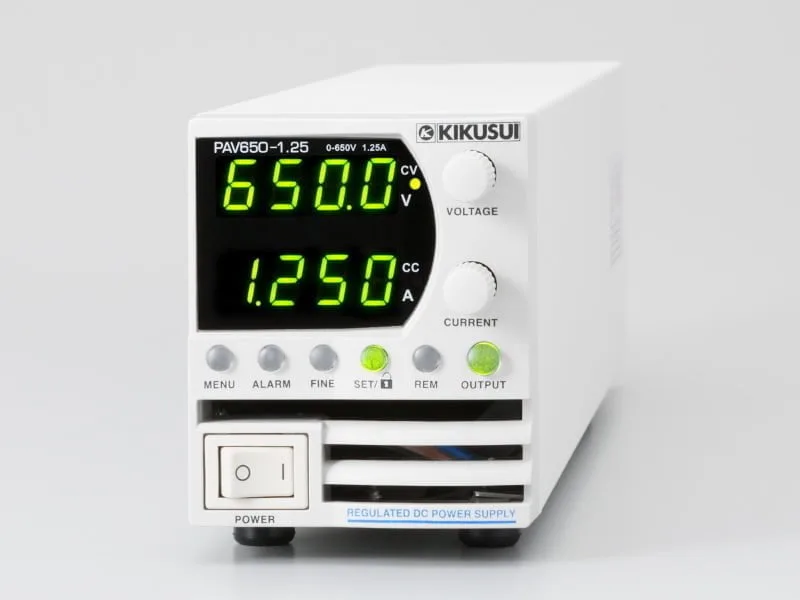

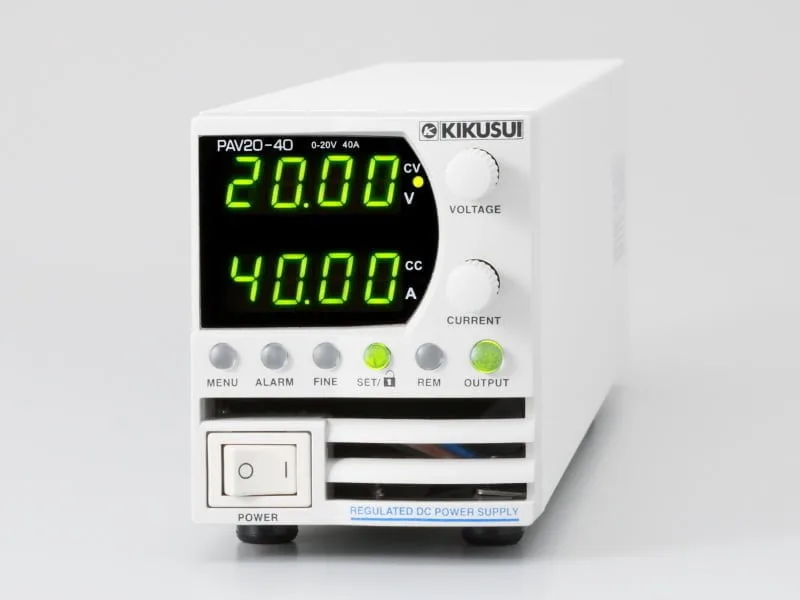

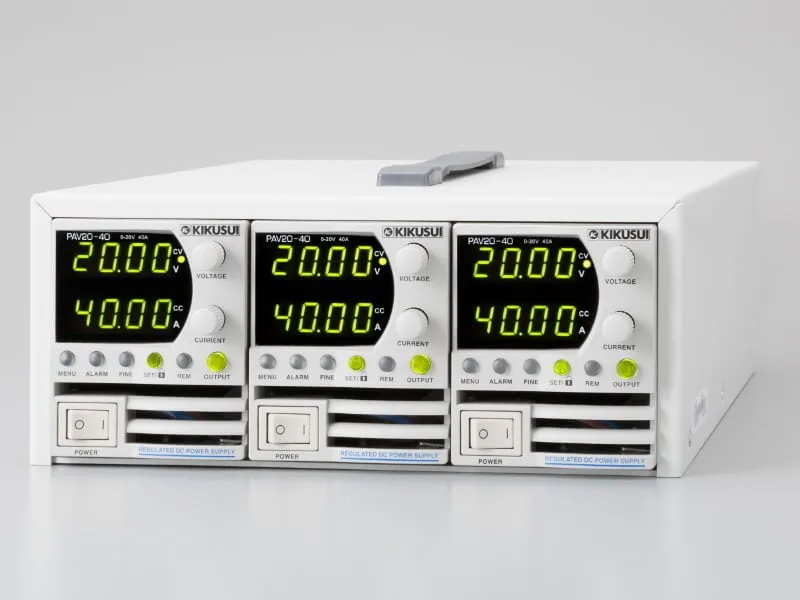

  • 2Uベンチトップタイプ
  • 持ち運びに便利な手のひらサイズ
  • 出力電力:200W/400W/600W/800W(4タイプ)
  • 出力電圧:10V~650V(8タイプ)
  • USB/RS232C/RS485標準装備(LANは工場オプション)
  • 全64モデル(LAN付モデル含む)

CE UKCA
製品の購入検討/お見積り依頼 myKIKUSUIに保存
製品画像型名CV [V]CC [A]Price
スマート可変スイッチング電源PAV10-6010V605150238,000
(税込:261,800
スマート可変スイッチング電源PAV10-60 with LAN10V605150326,000
(税込:358,600
スマート可変スイッチング電源PAV20-3020V30575238,000
(税込:261,800
スマート可変スイッチング電源PAV20-30 with LAN20V30575326,000
(税込:358,600
スマート可変スイッチング電源PAV36-1836V18525238,000
(税込:261,800
スマート可変スイッチング電源PAV36-18 with LAN36V18525326,000
(税込:358,600
スマート可変スイッチング電源PAV60-1060V10128238,000
(税込:261,800
スマート可変スイッチング電源PAV60-10 with LAN60V10128326,000
(税込:358,600
スマート可変スイッチング電源PAV100-6100V6155238,000
(税込:261,800
スマート可変スイッチング電源PAV100-6 with LAN100V6155326,000
(税込:358,600
スマート可変スイッチング電源PAV160-4160V4102238,000
(税込:261,800
スマート可変スイッチング電源PAV160-4 with LAN160V4102326,000
(税込:358,600
スマート可変スイッチング電源PAV320-2320V2301.5238,000
(税込:261,800
スマート可変スイッチング電源PAV320-2 with LAN320V2301.5326,000
(税込:358,600
スマート可変スイッチング電源PAV650-1650V1601238,000
(税込:261,800
スマート可変スイッチング電源PAV650-1 with LAN650V1601326,000
(税込:358,600
商品コード: PAV600W

形名価格出  力リップル電源変動負荷変動入力(AC)寸法質量
CVCCCV(rms)CC(rms)CVCCCVCC電圧電流*1Type(約)
PAV10-60238,000 (税込:261,8000〜10V0〜60A5mV150mA0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mA85〜265V7.48╱3.69AI2.1kg
PAV10-60 with LAN326,000 (税込:358,600
PAV20-30238,000 (税込:261,8000〜20V0〜30A5mV75mA0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mA85〜265V7.22╱3.56AI2.1kg
PAV20-30 with LAN326,000 (税込:358,600
PAV36-18238,000 (税込:261,8000〜36V0〜18A5mV25mA0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mA85〜265V7.70╱3.80AI2.1kg
PAV36-18 with LAN326,000 (税込:358,600
PAV60-10238,000 (税込:261,8000〜60V0〜10A12mV8mA0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mA85〜265V7.13╱3.52AI2.1kg
PAV60-10 with LAN326,000 (税込:358,600
PAV100-6238,000 (税込:261,8000〜100V0〜6A15mV5mA0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mA85〜265V7.13╱3.52AI2.1kg
PAV100-6 with LAN326,000 (税込:358,600
PAV160-4238,000 (税込:261,8000〜160V0〜4A10mV2mA0.01%0.02%0.01%0.09%85〜265V7.47╱3.69AII2kg
PAV160-4 with LAN326,000 (税込:358,600
PAV320-2238,000 (税込:261,8000〜320V0〜2A30mV1.5mA0.01%0.02%0.01%0.09%85〜265V7.47╱3.69AII2kg
PAV320-2 with LAN326,000 (税込:358,600
PAV650-1238,000 (税込:261,8000〜650V0〜1A60mV1mA0.01%0.02%0.01%0.09%85〜265V7.59╱3.75AII2kg
PAV650-1 with LAN326,000 (税込:358,600
  • *1 入力電圧100Vac╱200Vac、定格出力電力時、周囲温度25℃、LANオプション内蔵の場合、効率は0.5%減、入力電流は0.5%増。

  • 仕様
  • オプション
  • ダウンロード

仕様

PAVシリーズ 600Wタイプ

  • 600WタイプPAV10-60PAV20-30PAV36-18PAV60-10PAV100-6PAV160-4PAV320-2PAV650-1
    定格出力電圧*110V20V36V60V100V160V320V650V
    定格出力電流*260A30A18A10A6A4A2A1A
    定格出力電力600W600W648W600W600W640W640W650W


  • 600WタイプPAV10-60PAV20-30PAV36-18PAV60-10PAV100-6PAV160-4PAV320-2PAV650-1
    公称入力定格100Vac~240Vac 連続入力、50Hz~60Hz、単相
    入力電圧範囲85Vac~265Vac
    入力周波数範囲47Hz~63Hz
    入力電流(typ)*3(100Vac/200Vac)7.48A/
    3.69A
    7.22A/
    3.56A
    7.70A/
    3.80A
    7.13A/
    3.52A
    7.13A/
    3.52A
    7.47A/3.69A7.59A/
    3.75A
    力率(typ)(100Vac/200Vac、定格出力電力時)0.99/0.98
    効率(typ)*381%/
    83%
    84%/
    86%
    85%/
    87%
    85%/
    87%
    85%/
    87%
    86.5%/
    88.5%
    87%/
    88.5%
    86.5%/
    88.5%
    突入電流(100Vac/200Vac)*430A/30A 以下30A/30A 以下


  • 600WタイプPAV10-60PAV20-30PAV36-18PAV60-10PAV100-6PAV160-4PAV320-2PAV650-1
    最大電源変動*5(定格出力電圧に対して)0.01% +2mV0.01%
    最大負荷変動*6(定格出力電圧に対して)
    リップルノイズ*720MHz、p-p50mV50mV50mV50mV80mV100mV150mV250mV
    5Hz〜1MHz、rms5mV5mV5mV12mV15mV10mV30mV60mV
    温度係数30PPM/℃(30分ウォームアップ後、定格出力電圧に対して)
    経時ドリフト*8(定格出力電圧に対して)0.05% +2mV0.02%
    初期ドリフト*9(定格出力電圧に対して)0.05% +2 mV0.05%
    リモートセンシング最大補償電圧(片道(+ または- 側))1V1V2V3V5V5V
    立ち上がり時間*1050ms50ms50ms50ms100ms55ms75ms75ms
    立ち下がり時間全負荷時*1025ms25ms25ms25ms80ms65ms85ms85ms
    Td(typ)*11285ms425ms450ms570ms1370ms---
    無負荷時a*1265ms110ms155ms175ms375ms---
    無負荷時b*13280ms470ms470ms500ms1200ms2000ms2500ms3000ms
    過渡応答時間*141ms 以下2ms 以下
    出力保持時間(typ)*1515ms20ms16ms14ms


  • 600WタイプPAV10-60PAV20-30PAV36-18PAV60-10PAV100-6PAV160-4PAV320-2PAV650-1
    最大電源変動*5(定格出力電流に対して)0.01% +2mA0.02%
    最大負荷変動*16(定格出力電流に対して)0.01% +5mA0.09%
    内蔵部品の温度ドリフトによる負荷変動(定格出力電流に対して)0.15% 以下(負荷条件変更後の30分間)0.05% 以下(負荷条件変更後の30分間)
    リップルノイズ*17(5Hz~1MHz、rms)150mA75mA25mA8mA5mA2mA1.5mA1mA
    温度係数100PPM/℃(30分ウォームアップ後、定格出力電流に対して)
    経時ドリフト*8(定格出力電流に対して)0.05%
    初期ドリフト*9(定格出力電流に対して)0.3%0.15%0.1%0.1%


  • 600WタイプPAV10-60PAV20-30PAV36-18PAV60-10PAV100-6PAV160-4PAV320-2PAV650-1
    フォールドバック保護定電圧モードから定電流モードへ、および定電流モードから定電圧モードへ動作切り替わり時に出力を遮断。任意設定可能。
    過電圧保護(OVP)インバータ遮断方式。OVP 値以上の出力電圧設定を防止、およびOVP 値以上の出力過電圧が発生した場合に出力を遮断。
    過電圧保護電圧設定範囲0.5V~12V1V~24V2V~40V5V~66V5V~110V5V~176V5V~353V5V~717V
    低電圧制限(UVL)UVL 値以下の出力電圧設定を防止。外部コントロール時は無効。
    低電圧保護(UVP)UVP 値以下に出力電圧が低下した場合に出力を遮断。
    過熱保護内部部品の発熱が安全動作温度を超える前に出力を遮断。


  • 600WタイプPAV10-60PAV20-30PAV36-18PAV60-10PAV100-6PAV160-4PAV320-2PAV650-1
    出力電圧設定確度定格出力電圧の0.05%出力電圧の0.05% +定格出力電圧の0.05%
    小数点以下の設定桁数3桁2桁
    分解能定格出力電圧の約1/60000
    出力電流設定確度*18出力電流の0.1% + 定格出力電流の0.1%定格出力電流の0.2%
    小数点以下の設定桁数3桁4桁
    分解能定格出力電流の約1/60000
    出力電圧リードバック確度定格出力電圧の0.05%出力電圧の0.05% +定格出力電圧の0.05%
    分解能定格出力電圧の約1/60000
    出力電流リードバック確度*18出力電流の0.1% + 定格出力電流の0.3%
    分解能定格出力電流の約1/60000


  • 600WタイプPAV10-60PAV20-30PAV36-18PAV60-10PAV100-6PAV160-4PAV320-2PAV650-1
    コントロール機能
    • 出力電圧と出力電流をそれぞれ別のノブ(エンコーダ)で設定(設定分解能切り替え可能)
    • OVP/UVP/UVL をノブ(エンコーダ)で設定
    • 保護機能(OVP、UVP、UVL、フォールドバック)
    • 出力遮断機能(出力オン/オフコントロール、シャットダウン)
    • 通信機能:USB/RS232C/RS485 標準装備、LAN はオプション
    • ボーレート、アドレス設定
    • 外部コントロール:外部電圧(5V/10V)、外部抵抗(5kΩ/10kΩ)による設定可能、出力電圧/電流モニタ出力(5V/10V)、出力オン/オフ、前面パネル操作ロック
    出力電圧表示確度定格出力電圧の0.5%±1 カウント
    小数点以下の表示桁数2桁1桁
    出力電流表示確度定格出力電流の0.5%±1 カウント
    小数点以下の表示桁数2桁3桁
    LED表示緑:FINE、MENU、SET、ALARM、REM、OUTPUT、CV、CC
    赤:ALARM(OVP、UVP、OTP、FOLD、AC FAIL)
    設定キーFINE、MENU、SET、ALARM、REM、OUTPUT


  • 出力電圧の外部電圧コントロール定格出力電圧の0%~100%(印加電圧レンジ選択可能: 0V~5V / 0V~10V)
    確度とリニアリティ:定格出力電圧の ±0.5%
    出力電流の外部電圧コントロール*1定格出力電流の0%~100%(印加電圧レンジ選択可能: 0V~5V / 0V~10V)
    確度とリニアリティ:定格出力電流の ±1%
    出力電圧の外部抵抗コントロール定格出力電圧の0%~100%(付加抵抗レンジ選択可能: 0Ω~5kΩ / 0Ω~10kΩ)
    確度とリニアリティ:定格出力電圧の ±1 %
    出力電流の外部抵抗コントロール*1定格出力電流の0%~100%(付加抵抗レンジ選択可能: 0Ω~5kΩ / 0Ω~10kΩ)
    確度とリニアリティ: 定格出力電流の ±1.5 %
    出力のシャットオフ(SO)コントロール外部電圧印加:0V~0.6V / 4V~15V、または接点スイッチ。正/ 負論理選択可能
    出力電流モニタ*1モニタ電圧レンジ選択可能:0V~5V / 0V~10V、確度:1%
    出力電圧モニタモニタ電圧レンジ選択可能:0V~5V / 0V~10V、確度:1%
    正常動作ステータス信号正常(4V~5V)、異常(0V)、出力抵抗500Ω
    並列運転*2*36台まで可能。電流バランス機能を搭載したワンコントロール方式
    直列運転*42台まで可能
    定電圧/定電流動作(CV/CC)判別信号オープンコレクタ出力(最大印加電圧30V、最大シンク電流10mA)
    定電流(CC)動作時ローレベル(オン)、
    定電圧(CV)動作時ハイレベル(オフ)
    出力のオン/オフコントロール(ILC)接点スイッチ等で出力遮断可能(最大端子間電圧:5V)  開放時:出力オフ、短絡時:出力オン
    ローカル/ リモート外部電圧印加または開放/ 短絡で切り替え可能
    ローカル:2V~15V または開放、リモート:0V~0.6V または短絡
    外部コントロールステータス信号オープンコレクタ出力(最大印加電圧: 30V、最大シンク電流:10mA)
    ローカル動作時ハイレベル(オフ)、外部コントロール時ローレベル(オン)
    トリガ出力信号定格出力電圧が10V~100Vのモデル
    最大ローレベル出力信号:0.8V
    最小ハイレベル出力信号:2.0V
    最大ハイレベル出力信号:5V
    最大ソース電流:8mA
    出力トリガ信号幅:20μs(typ)
    定格出力電圧が160V~650V のモデル
    最大ローレベル出力信号:0.8V
    最小ハイレベル出力信号:3.8V
    最大ハイレベル出力信号: 5V
    最大ソース電流:16mA
    出力トリガ信号幅:20μs(typ)
    トリガ入力信号定格出力電圧が10V~100V のモデル
    最大ローレベル入力信号:0.8V
    最小ハイレベル入力信号:2.0V
    最大ハイレベル入力信号:5V
    最大シンク電流:8mA
    正方向エッジトリガ幅:10μs(min)
    Tr/Tf:1μs(max)
    定格出力電圧が160V~650V のモデル
    最大ローレベル入力信号:1.2V
    最小ハイレベル入力信号:3.5V
    最大ハイレベル入力信号:5V
    最大シンク電流:16mA
    正方向エッジトリガ幅:10μs(min)
    Tr/Tf:1μs(max)
    プログラム信号出力 1オープンコレクタ出力(最大印加電圧25V、最大シンク電流100mA)
    プログラム信号出力 2

    *1 出力電流のコントロールでは、電流の確度とリニアリティおよびモニタ確度は、初期ドリフトと内蔵部品の温度ドリフトによる負荷変動は含まない。*2 同定格のPAVシリーズ2台以上の運転では、最小負荷電流は定格の5%以上。定格出力電圧160V~650Vモデル:4台以下の運転では、最小負荷電流は定格の5%以上、4台を超える運転では、最小負荷電流は定格の20%以上。*3 合計電流をマスタ機に表示する場合の電流計の表示確度は、定格電流の合計の2%±1カウント。*4 保護用の外付けダイオードが必要。

  • 動作周囲温度、湿度0℃~50℃、20%rh~90%rh(結露なきこと)
    保存周囲温度、湿度-20℃~85℃、10%rh~95%rh(結露なきこと)
    設置場所屋内、過電圧カテゴリII高度:最大3000m(2000m以上では動作周囲温度の低減が必要)
    2000m〜3000mでは動作周囲温度は0℃〜40℃


  • 冷却方式内蔵ファンによる強制空冷
    質量1.9kg以下:200W、400Wタイプ(定格出力電圧が10V~100V、および160V~650Vのモデル)
    2.0kg以下:600W、800Wタイプ(定格出力電圧が160V~650Vのモデル)
    2.1kg以下:600W、800Wタイプ(定格出力電圧が10V~100Vのモデル)
    寸法外形図参照
    耐振動IEC60068-2-64
    耐衝撃196.1m/s2(20G)以下、正弦半波、11ms、非梱包、非動作時(IEC60068-2-27)


  • 安全性以下の指令および規格の要求事項に適合 低電圧指令 2014/35/EU
    UL/EN/IEC 61010-1 (Class I *1、汚染度 2 *2)、(UL/EN60950-1 準拠)
    定格出力電圧が10V、20V、36V、60V のモデル
    出力端子および各種信号端子は非危険電圧
    定格出力電圧が100V、160V、320V、650V のモデル
    出力端子、J1、J2 端子は危険電圧(他の信号端子は非危険電圧)
    EMC以下の指令および規格の要求事項に適合 EMC 指令 2014/30/EU
    EN/IEC 61326-1(EN55022/EN55024 準拠)
    耐電圧*3定格出力電圧が10V、20V、36V のモデル
    4242Vdc:入力-出力(各種信号端子含む)間
    2828Vdc:入力-FG 間
    707Vdc:出力(各種信号端子含む)-FG 間
    定格出力電圧が60V、100Vのモデル
    4242Vdc:入力-出力(各種信号端子含む)間
    2828Vdc:入力-FG間
    707Vdc:各種信号端子(J1/J2 端子以外)-FG 間
    1910Vdc:出力およびJ1/J2 端子-各種信号端子(J1/J2端子以外)間
    1380Vdc:出力およびJ1/J2端子-FG間
    定格出力電圧が160V、320Vのモデル
    2970Vdc:入力-出力(各種信号端子含む)間
    2828Vdc:入力-FG間
    707Vdc:各種信号端子(J1/J2端子以外)-FG 間
    4242Vdc:入力-各種信号端子(J1/J2 端子以外)間
    3200Vdc:出力およびJ1/J2 端子-各種信号端子(J1/J2端子以外)間
    2000Vdc:出力およびJ1/J2端子-FG間
    定格出力電圧が650Vのモデル
    3704Vdc:入力-出力(各種信号端子含む)間
    2828Vdc:入力-FG間
    707Vdc:各種信号端子(J1/J2 端子以外)-FG間
    4242Vdc:入力-各種信号端子(J1/J2 端子以外)間
    4244Vdc:出力およびJ1/J2 端子-各種信号端子(J1/J2端子以外)間
    2780Vdc:出力およびJ1/J2端子-FG間
    絶縁抵抗100MΩ以上(25℃、70%rh)
    雑音端子電圧IEC/EN 61326-1、Class B、FCC part15-B、VCCI-B
    雑音電界強度IEC/EN 61326-1、Class A *4、FCC part15-A、VCCI-A

    *1 本製品は Class I 機器。本製品の保護導体端子を必ず接地する事。正しく接地されていない場合、安全性は保障されない。*2 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)が付着した状態。汚染度2は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定している。*3 試験電圧印加時間:1分間 *4 本製品は Class A 機器。工業環境での使用が意図されている。本製品を住宅地区で使用すると干渉の原因となることがある。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがある。

  • *1 最小電圧は定格出力電圧の0.1%
  • *2 最小電流は定格出力電流の0.2%
  • *3 入力電圧100Vac/200Vac、定格出力電力時、周囲温度25℃、LANオプション内蔵の場合、効率は0.5%減、入力電流は0.5%増
  • *4 内蔵ノイズフィルタ部への入力サージ電流(継続時間0.2ms以下)は除く
  • *5 85Vac~132Vacまたは170Vac~265Vac、定負荷
  • *6 無負荷から全負荷へ、入力電圧一定、リモートセンシングでセンシングポイントを測定
  • *7 定格出力電圧10V~100VモデルはJEITA規格RC-9131Aにて1:1プローブを使用して測定、定格出力電圧160V~650Vモデルは10:1プローブを使用して測定
  • *8 入力電圧、負荷および周囲温度一定で30分ウォームアップ後、8時間以上の間隔をおいた場合
  • *9 入力電圧、負荷および周囲温度一定で通電開始後30分間
  • *10 定格の抵抗負荷、定格出力電圧の10%⇔90%
  • *11 出力電圧を繰り返し降下させる場合、Tdはある電圧降下から次の電圧降下までの最短期間
  • *12 定格出力電圧の90%から10%の値で、かつ出力電圧を繰り返し降下させる場合に、ある電圧降下から次の電圧降下までの期間がTdより長い場合ある電圧降下から次の電圧降下までの期間がTd より長い場合
  • *13 定格出力電圧の90%から10%の値で、かつ出力電圧を繰り返し降下させる場合に、ある電圧降下から次の電圧降下までの期間がTd より短い場合pav fig16
  • *14 出力電圧が定格出力電圧の0.5%以内に復帰する時間。負荷電流の変動値は定格の10%~90%、出力電圧は定格の10%~100%、ローカルセンシング時
  • *15 定格出力電力時
  • *16 定電流モードにおいて出力電圧を下限から定格まで変更したときの値、入力電圧一定
  • *17 定格出力電圧10V モデルは出力電圧が2V~10V の値、定格出力電流時。それ以外のモデルは出力電圧が定格の10%~100%の値、定格出力電流時定格出力電圧 160V~650V モデルは 10:1プローブを使用して測定
  • *18 出力電流のコントロールでは、電流の確度とリニアリティおよびモニタ確度は、初期ドリフトと内蔵部品の温度ドリフトによる負荷変動は含まず

外形寸法図(mm)

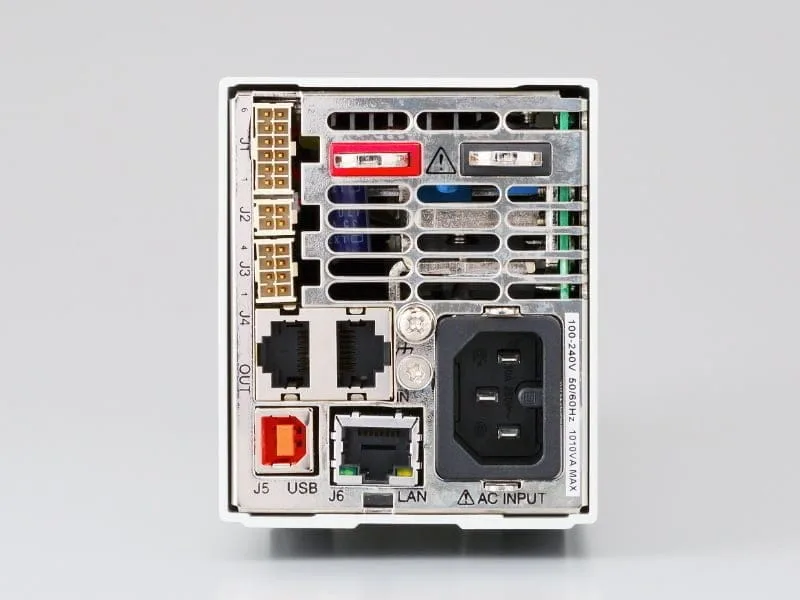

Type I : 定格出力電圧10V-100Vモデル
Type I :定格出力電圧10V-100Vモデル

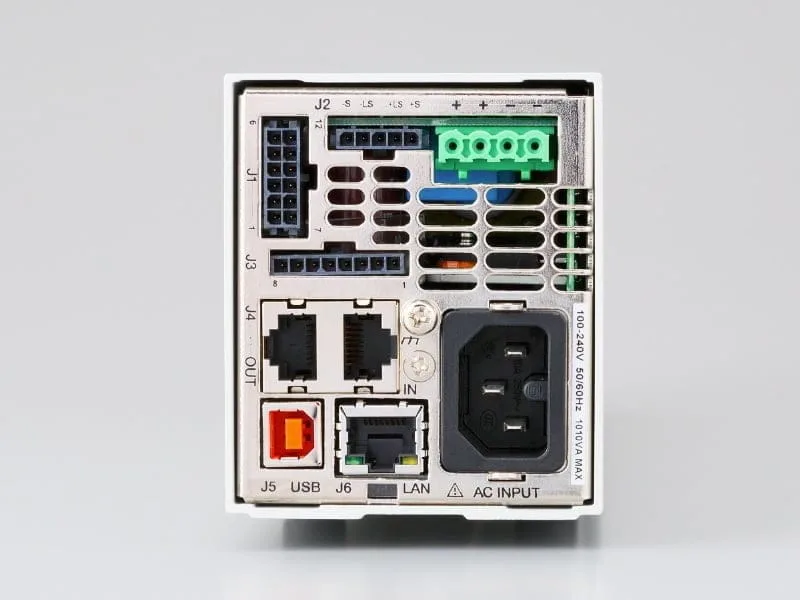

Type II:定格出力電圧160V-650Vモデル
Type II:定格出力電圧160V-650Vモデル
