インピーダンス計測機能搭載モデル

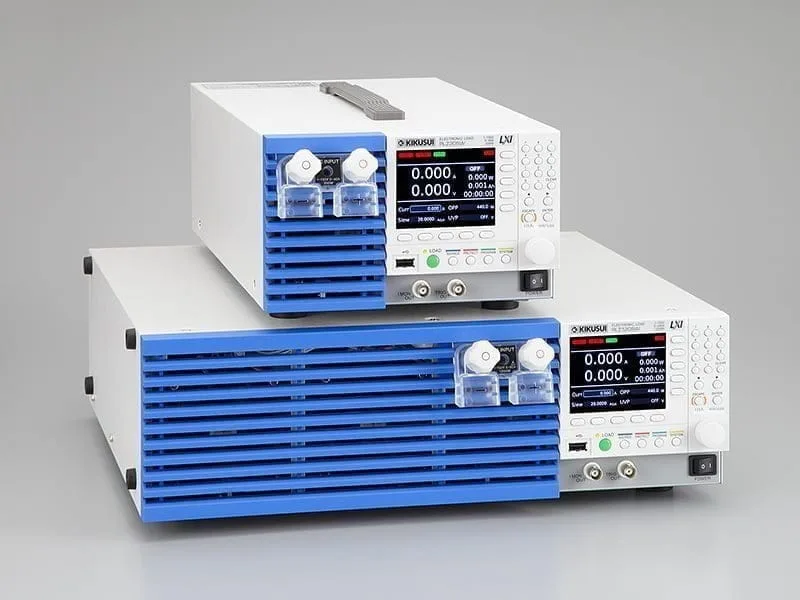

PLZ-5WZシリーズ

PLZ-5WZ

399,000735,000

  • インピーダンス測定用PLZ-5WZシリーズと専用アプリケーションソフトのみで簡単にインピーダンス測定を実現
  • 放電しながらインピーダンス測定を行うため、DUTのリアルなインピーダンス値の取得が可能
  • Zのみではなく、R、jX、θの測定も可能
  • 測定交流周波数100Hz~10kHz(7つの固定点)、信号レベルも任意に設定可能
  • 電池の場合、放電による電圧傾斜の影響を最小限にする電圧傾斜補正機能付き
  • ゼロ調整機能により微小インピーダンス測定時の確度アップが可能
  • アプリケーションソフトの測定結果やグラフを直接エクセル等にコピー可能

LAN LXILAN LXIUKCA
製品画像型名定格動作電圧[V]定格電流[A]定格電力[W]標準価格WEBかんたんお見積り
多機能直流電子負荷装置PLZ205WZ0.25 to 15040200399,000
(税込:438,900
高速応答・大容量の直流電子負荷装置PLZ405WZ0.25 to 15080400483,000
(税込:531,300
任意Ⅳ特性(ARB)モードを搭載PLZ1205WZ0.25 to 1502401200735,000
(税込:808,500
商品コード: PLZ-5WZ

ラインアップ

製品画像型名定格動作電圧[V]定格電流[A]定格電力[W]標準価格WEBかんたんお見積り
多機能直流電子負荷装置PLZ205WZ0.25 to 15040200399,000
(税込:438,900
高速応答・大容量の直流電子負荷装置PLZ405WZ0.25 to 15080400483,000
(税込:531,300
任意Ⅳ特性(ARB)モードを搭載PLZ1205WZ0.25 to 1502401200735,000
(税込:808,500

仕様

インピーダンス計測機能以外はPLZ-5Wシリーズ製品仕様の通りです。PLZ-5Wシリーズよりご確認ください。

オプション

GPIB コンバータ

並列運転信号ケーブルキット

ラックアダプタ/ブラケットオプション

PLZ205W、PLZ405W

PLZ1205W

※ラックアダプタ用ブランクパネルを使用する場合は、KBP3-2 をご利用ください。

シーケンス作成ソフトウェア 「Wavy」

ソフトウェア

アプリケーションソフト Imp. Meas. for PLZ-5WZ(付属品)

Imp. Meas. for PLZ-5WZ

測定条件説明図

システム構築例

インピーダンス計測機能

電子負荷装置PLZ-5Wの工場オプションとして、インピーダンス計測機能を追加。付属のアプリケーションソフトウェアImp. Meas. for PLZ-5WZを使用することで、プログラムを作成しなくても簡単にインピーダンス計測することができます。

測定機能

測定機能

別ウインドウで開く拡大する
項目内容条件、備考
測定交流周波数100Hz、200Hz、500Hz、1kHz、2kHz、5kHz、10kHz7点固定
測定交流電流(Meas Curr.)直流負荷電流(Load Curr.)の0.1%〜10%%で設定
測定時間50ms〜5sec測定交流周波数により異なる
測定項目R、X、|Z|、θθはR、Xより算出
測定値平均1〜16回の測定値を平均アプリ使用時機能
ゼロ調整(0 ADJ)試料電圧センシング端のゼロ調整アプリ使用時機能
電圧傾斜補正放電による試料電圧の傾斜が測定に与える影響を除去傾斜が非直線の場合、完全な除去はできません
測定方法2位相ロックインアンプ方式デジタル演算による
動作環境Windows7/Windows10(32bit/64bit)

測定確度

[条件] 周囲温度:18℃~28℃ 試料:基準抵抗 バイアス電源:12V 54Ah 鉛バッテリ 測定交流電流:試料インピーダンスによって異なります(下表参照)

電圧レンジLレンジ(15V)の時

別ウインドウで開く拡大する
±Z の読み値に対する %測定交流周波数
試料インピーダンス測定交流電流100Hz、200Hz、500Hz1kHz、2kHz5kHz、10kHz
1.0mΩ〜9.9mΩ500mArms 以上±(5% of reading+0.5mΩ)±(5%of reading+0.5mΩ)
10.0mΩ〜99.9mΩ250mArms 以上±(5% of reading+0.5mΩ)±(5%of reading+0.5mΩ)
100.0mΩ〜1000.0mΩ150mArms 以上±(2% of reading+0.5mΩ)±(3%of reading+0.5mΩ)

電圧レンジHレンジ(150V)の時

別ウインドウで開く拡大する
±Z の読み値に対する %測定交流周波数
試料インピーダンス測定交流電流100Hz、200Hz、500Hz1kHz、2kHz5kHz、10kHz
1.0mΩ〜9.9mΩ2Arms 以上±(5% of reading+0.5mΩ)±(5%of reading+0.5mΩ)
10.0mΩ〜99.9mΩ500mArms 以上±(5% of reading+0.5mΩ)±(5%of reading+0.5mΩ)
100.0mΩ〜1000.0mΩ250mArms 以上±(3% of reading+0.5mΩ)±(4%of reading+0.5mΩ)

*測定範囲の外側、電流 L レンジ、『-』部分は確度保障されません。* θはアプリケーションソフトにより R、X から算出されます。* 上記以外はPLZ-5Wシリーズ製品仕様の通り。 * ファームウェアアップデートにつきましては当社営業までお問い合わせください。
