多機能直流電子負荷装置

PLZ-5Wシリーズ

PLZ-5W

263,000599,000

  • 動作電圧 : 0.25V~150V(最小0.05Vから)
  • 最大スルーレート 60A/μs(立上り時間換算で約4μs)

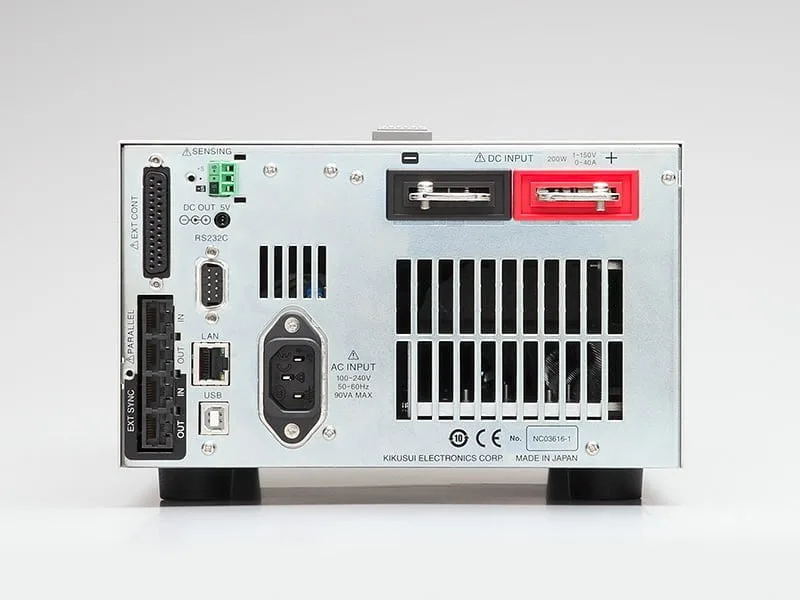

  • 任意IV特性(ARB)モードを搭載

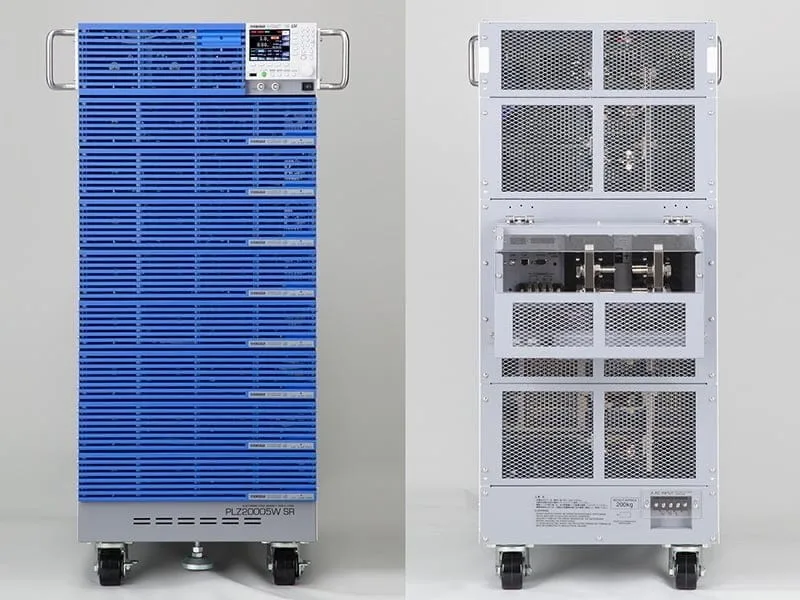

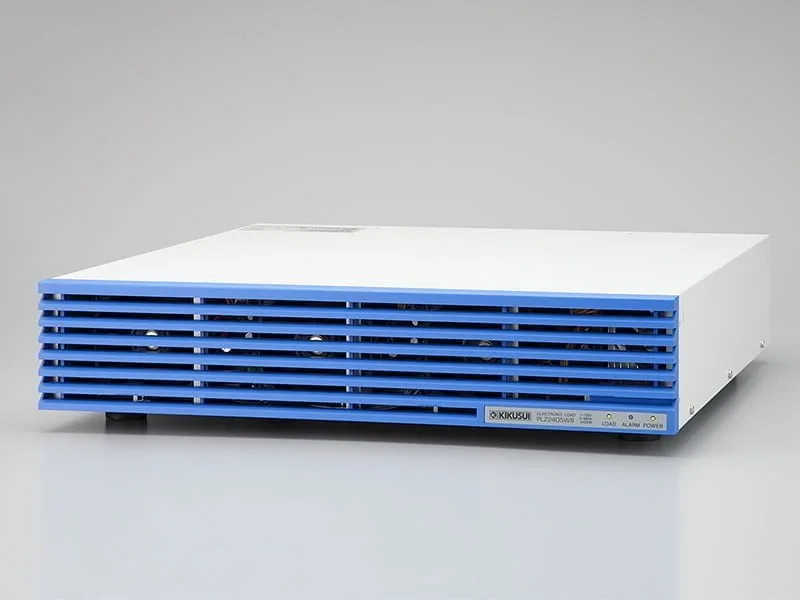

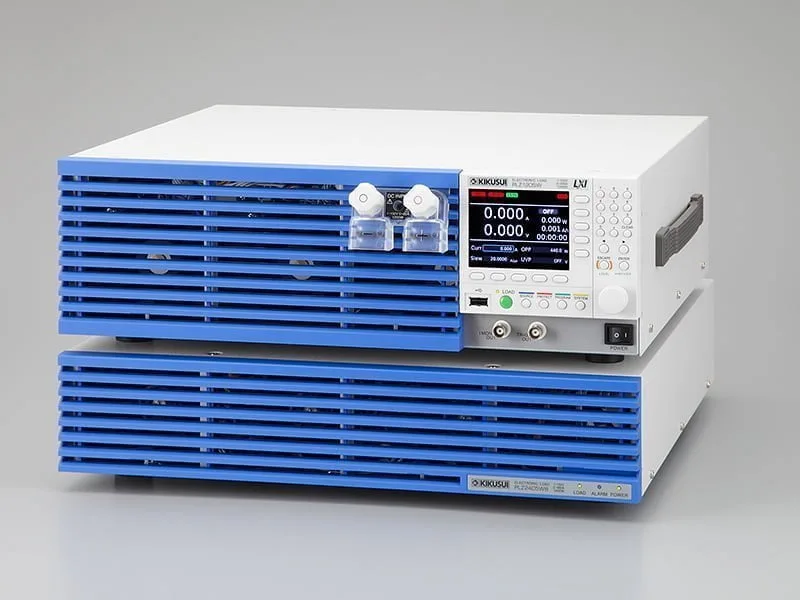

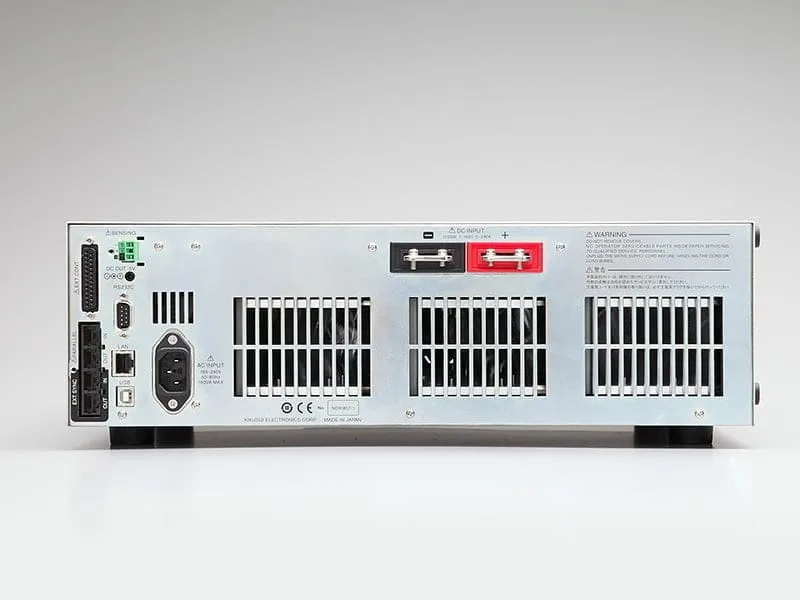

  • 専用ブースター接続で最大10.8kW(2160A)を実現

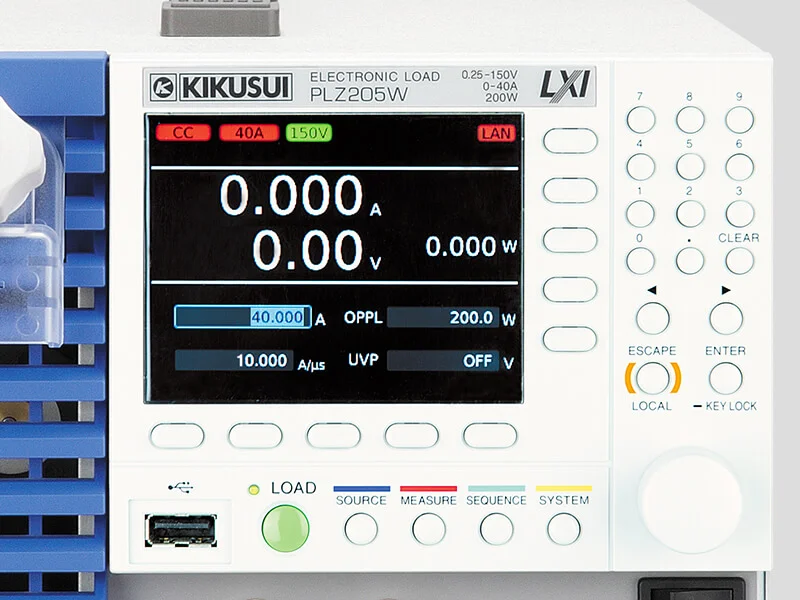

  • カラー液晶ディスプレイ(LCD)を搭載で視認性アップ
  • シーケンス機能の強化(最大10000ステップ)
  • LAN(LXI対応)・USB・RS232Cを標準装備 ※GPIBはオプション
  • セットアップメモリは、USBメモリに保存、又はUSBメモリからの呼び出しが可能

LAN LXILAN LXIUKCA
製品画像型名定格動作電圧[V]定格電流[A]定格電力[W]標準価格WEBかんたんお見積り

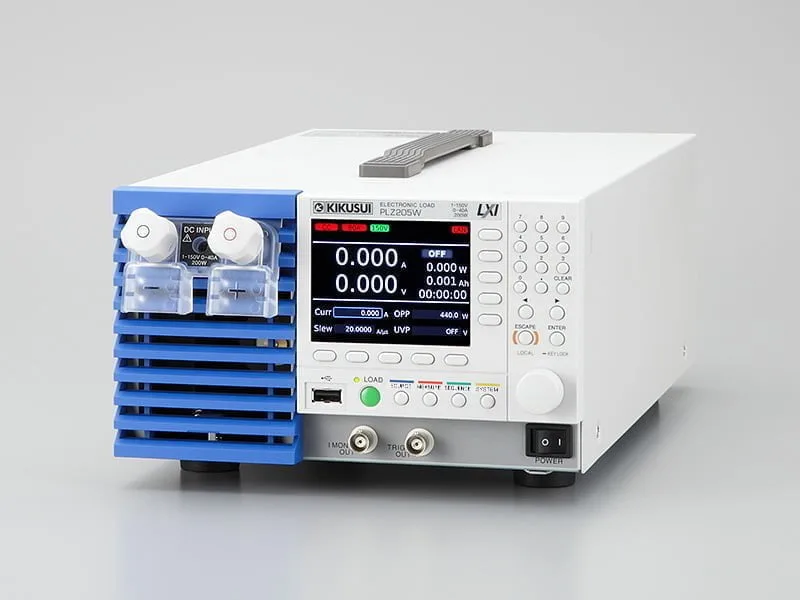

多機能直流電子負荷装置PLZ205W0.25 to 15040200263,000
(税込:289,300
高速応答・大容量の直流電子負荷装置PLZ405W0.25 to 15080400347,000
(税込:381,700

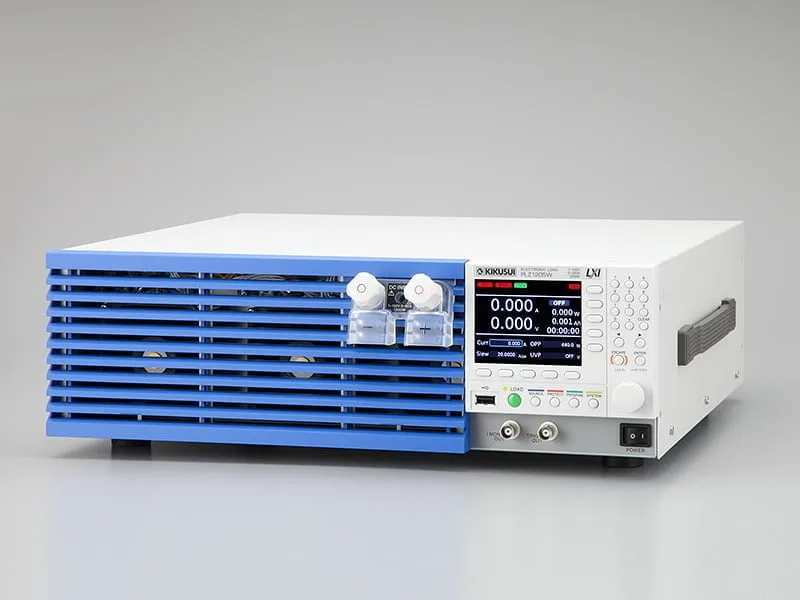

任意Ⅳ特性(ARB)モードを搭載PLZ1205W0.25 to 1502401200599,000
(税込:658,900
商品コード: PLZ-5W

ラインアップ

製品画像型名定格動作電圧[V]定格電流[A]定格電力[W]標準価格WEBかんたんお見積り
多機能直流電子負荷装置PLZ205W0.25 to 15040200263,000
(税込:289,300
高速応答・大容量の直流電子負荷装置PLZ405W0.25 to 15080400347,000
(税込:381,700
任意Ⅳ特性(ARB)モードを搭載PLZ1205W0.25 to 1502401200599,000
(税込:658,900

仕様

定格

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
動作電圧0.25 V〜150 V *1
電流 *240 A80 A240 A *3
電力200W400W1200W
最小動作電圧0.05 V(後面入力端子にて)
ロードオフ時の入力抵抗約660 kΩ *4
負荷入力端子の対接地電圧±500 V

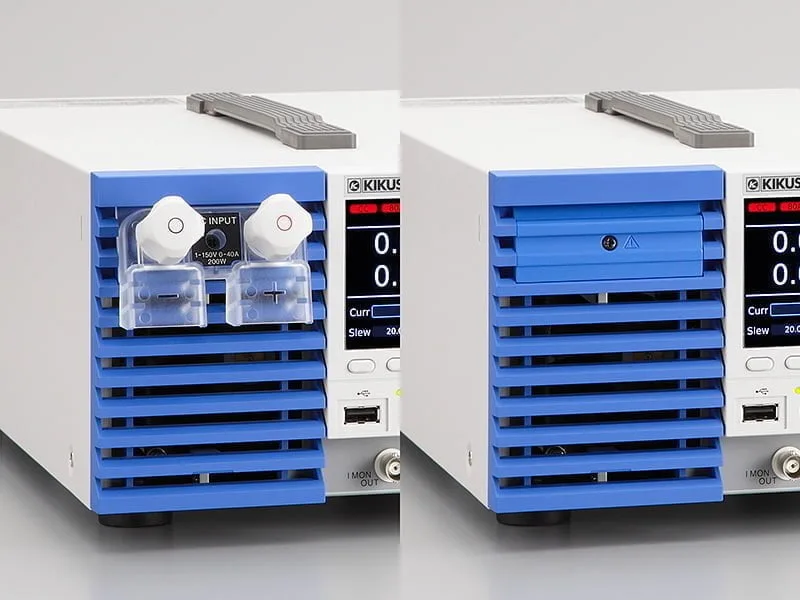

*1 スイッチングモードでは、スルーレート設定1A/μsあたり、最低動作電圧(配線インダクタンス成分による電圧降下分を含む)はPLZ205Wで約150mV上昇、PLZ405Wで約125mV上昇、PLZ1205Wで約75mV上昇。 *2 入力電圧が1V以下の場合には、0.1Vあたり10%の電流が低減されます。 *3 前面負荷入力端子は80A。PLZ-5Wの仕様は後面負荷入力端子において規定されており、前面負荷入力端子では仕様を満足しない場合があります。 *4 同一機種による並列運転の場合は、約660/台数kΩ


定電流(CC)モード

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
動作範囲Hレンジ0 A 〜 40 A0 A 〜 80 A0 A 〜 240 A
Mレンジ0 A 〜 4 A0 A 〜 8 A0 A 〜 24 A
Lレンジ0 A 〜 0.4 A0 A 〜 0.8 A0 A 〜 2.4 A
設定可能範囲Hレンジ0 A 〜 42 A0 A 〜 84 A0 A 〜 252 A
Mレンジ0 A 〜 4.2 A0 A 〜 8.4 A0 A 〜 25.2 A
Lレンジ0 A 〜 0.42 A0 A 〜 0.84 A0 A 〜 2.52 A
分解能Hレンジ1 mA2 mA5 mA
Mレンジ0.1 mA0.2 mA0.5 mA
Lレンジ0.01 mA0.02 mA0.05 mA
設定確度Hレンジ±(0.2% of set + 0.1% of range)
Mレンジ±(0.2% of set + 0.3% of range)
Lレンジ±(0.2% of set + 1% of range)
並列運転Hレンジ±(0.4% of set + 0.8% of range)
Mレンジ±(0.4% of set + 0.8% of range)
Lレンジ±(0.4% of set + 5% of range)
入力電圧変動*14 mA8 mA24 mA
リップルrms *24 mA8 mA24 mA
p-p *340 mA80 mA200 mA

*1 定格電力 / 150Vの電流にて入力電圧を1V〜150Vまで変動させた時 *2 測定周波数帯域:10Hz 〜 1MHz *3 測定周波数帯域:10Hz 〜 20MHz


定抵抗(CR)モード

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
動作範囲*1Hレンジ40 S 〜 0.002 S (0.025 Ω 〜 500 Ω)80 S 〜 0.004 S (0.0125 Ω 〜 250 Ω)240 S 〜 0.012 S (0.0042 Ω 〜 83.333 Ω)
Mレンジ4 S 〜 0.0002 S (0.25 Ω 〜 5000 Ω)8 S 〜 0.0004 S (0.125 Ω 〜 2500 Ω)24 S 〜 0.0012 S (0.042 Ω 〜 833.33 Ω)
Lレンジ400 mS 〜 0.02 mS (2.5 Ω 〜 50000 Ω)800 mS 〜 0.04 mS (1.25 Ω 〜 25000 Ω)2400 mS 〜 0.12 mS (0.42 Ω 〜 8333.3 Ω)
設定可能範囲Hレンジ42 S 〜 0 S (0.0238 Ω 〜 Open)84 S 〜 0 S (0.0119 Ω 〜 Open)252 S 〜 0 S (0.00397 Ω 〜 Open)
Mレンジ4.2 S 〜 0 S (0.238 Ω 〜 Open)8.4 S 〜 0 S (0.119 Ω 〜 Open)25.2 S 〜 0 S (0.0397 Ω 〜 Open)
Lレンジ420 mS 〜 0 S (2.38 Ω 〜 Open)840 mS 〜0 S (1.19 Ω 〜 Open)2520 mS 〜 0 S (0.397 Ω 〜 Open)
分解能Hレンジ1 mS2 mS5 mS
Mレンジ0.1 mS0.2 mS0.5 mS
Lレンジ0.01 mS0.02 mS0.05 mS
設定確度 *2Hレンジ±(0.5% of set + 0.5% of range)
Mレンジ±(0.5% of set + 0.5% of range)
Lレンジ±(0.5% of set + 1.5% of range)
並列運転Hレンジ±(0.5% of set + 1.5% of range)
Mレンジ±(0.5% of set + 1.5% of range)
Lレンジ±(0.5% of set + 5% of range)

*1 コンダクタンス[S] = 入力電流[A] / 入力電圧[V] = 1 / 抵抗値[Ω] *2 入力電流での換算値。リモートセンシング時のセンシング端にて。


定電圧(CV)モード

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
動作範囲Hレンジ0.25 V 〜 150 V
Lレンジ0.25 V 〜 15 V
設定可能範囲Hレンジ0 V 〜 157.5 V
Lレンジ0 V 〜 15.75 V
分解能Hレンジ5 mV
Lレンジ0.5 mV
設定確度 *1 ±(0.1% of set + 0.1% of range)
並列運転±(0.2% of set + 0.2% of range)
入力電圧変動*212 mV

*1 入力電圧が動作範囲内で、リモートセンシング時のセンシング端にて。 *2 入力電圧5Vで定格の10% ~ 100%の電流変化に対して(リモートセンシング時)。


定電力(CP)モード

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
動作範囲Hレンジ20 W 〜 200 W40 W 〜 400 W120 W 〜 1200 W
Mレンジ2 W 〜 20 W4 W 〜 40 W12 W 〜 120 W
Lレンジ0.2 W 〜 2 W0.4 W 〜 4 W1.2 W 〜 12 W
設定可能範囲Hレンジ0 W 〜 210 W0 W 〜 420 W0 W 〜 1260 W
Mレンジ0 W 〜 21 W0 W 〜 42 W0 W 〜 126 W
Lレンジ0 W 〜 2.1 W0 W 〜 4.2 W0 W 〜 12.6 W
分解能Hレンジ0.005 W0.01 W0.05 W
Mレンジ0.0005 W0.001 W0.005 W
Lレンジ0.00005 W0.0001 W0.0005 W
設定確度Hレンジ±(0.5% of range + 0.04A×Vin *1)±(0.5% of range + 0.08A×Vin *1)±(0.5% of range + 0.24A×Vin *1)
Mレンジ±(0.5% of range + 0.008A×Vin *1)±(0.5% of range + 0.016A×Vin *1)±(0.5% of range + 0.048A×Vin *1)
Lレンジ±(1% of range + 0.004A×Vin *1)±(1% of range + 0.008A×Vin *1)±(1% of range + 0.024A×Vin *1)
並列運転Hレンジ±(2% of range + 0.4% current range ×Vin *1)
Mレンジ±(2% of range + 0.4% current range ×Vin *1)
Lレンジ±(2% of range + 2.5% current range ×Vin *1)

*1 Vin: 後面負荷入力端子電圧、またはセンシング端子電圧。


任意IV 特性(ARB)モード

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
動作範囲入力電圧に対して3点~100点の電流値を設定可能。(設定された点の間は直線で補間)
応答速度入力電圧に対して最小50μs

電圧計

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
表示Hレンジ0.00V〜150.00V
Lレンジ0.000V〜15.000V
確度 ±(0.1% of reading + 0.1% of range)
並列運転(TYP値)±(0.1% of reading + 0.1% of range)

電流計

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
表示Hレンジ0.000A〜40.000A0.000A〜80.000A0.00A〜240.00A
Mレンジ0.0000A〜4.0000A0.0000A〜8.0000A0.000A〜24.000A
Lレンジ0.00mA〜400.00mA0.00mA〜800.00mA0.0000mA〜2.4000A
確度H, Mレンジ±(0.2% of reading + 0.3% of range)
Lレンジ±(0.2% of reading + 1% of range)
並列運転(TYP値)H, Mレンジ±(0.4% of reading + 0.8% of range)
Lレンジ±(0.4% of reading + 5% of range)

電力計

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
表示電圧計と電流計表示値の積を表示

スイッチングモード

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
動作モードCC、CR
周波数設定範囲1.0Hz〜100.0kHz
周波数 設定分解能1Hz〜10Hz0.1Hz
11Hz〜100Hz1Hz
110Hz〜1000Hz10Hz
1.1kHz〜10.0kHz0.1kHz
10kHz〜100kHz20kHz, 50kHz, 100kHz
周波数設定確度±(0.5% of set)
デューティ 比設定範囲、 ステップ *11Hz〜10Hz5.0% 〜 95.0%、0.1% Step
11Hz〜100Hz
110Hz〜1000Hz
1.1kHz〜10.0kHz5% 〜 95% 、1% Step
10kHz〜100kHz10% 〜 90%、10% Step

*1 最小時間幅は5μs。最小デューティ比は最小時間幅によって制限されます。


スルーレート

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
動作モードCC
設定範囲Hレンジ0.01 A/μs 〜 10 A/μs0.02 A/μs 〜 20 A/μs0.06 A/μs 〜 60 A/μs
Mレンジ0.001 A/μs 〜 1 A/μs0.002 A/μs 〜 2 A/μs0.006 A/μs 〜 6 A/μs
Lレンジ0.1 mA/μs 〜 100 mA/μs0.2 mA/μs 〜 200 mA/μs0.6 mA/μs 〜 600 mA/μs
分解能Hレンジ0.01A/μs0.02A/μs0.06A/μs
Mレンジ0.001A/μs0.002A/μs0.006A/μs
Lレンジ0.1mA/μs0.2mA/μs0.6mA/μs
設定確度 *1H,Mレンジ±(10% of set + 1.25μs)
Lレンジ±(12% of set + 5μs)

*1 定格電流の0% ~ 100%の電流変化にて、10% ~ 90%に達する時間


ソフトスタート

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
動作モードCC
時間設定範囲OFF, 100μs, 200μs, 500μs, 1ms, 2ms, 5ms, 10ms, 20ms
時間設定確度±(30% of set +10μs)

リモートセンシング

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
補償電圧約7V(入力端子とセンシング端子間の電位差の合計)

保護機能

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
過電流保護(OCP)設定範囲0.0A〜44.0A0.0A〜88.0A0.0A〜264.0A
分解能10mA10mA10mA
保護動作ロードオフまたは制限の選択
過電力保護(OPP)設定範囲0W〜220W0W〜440W0W〜1320W
分解能0.1W0.1W0.1W
保護動作ロードオフまたは制限の選択
低電圧保護(UVP)設定範囲Off、0.00V〜150.00V
分解能0.01V
保護動作ロードオフ
ウォッチドッグ保護(WDP)設定範囲Off、1s〜3600s
保護動作ロードオフ

シーケンス機能

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
動作モードCC、CR、CV、CP
最大プログラム数30
最大ステップ数10000
ステップ実行時間25μs〜1000h
時間分解能25μs

その他

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
経過時間表示 ロードオンからロードオフまでの時間を表示
範囲1s~999h59min59s
積算電流計ロードオンからロードオフまでの積算電流を表示
積算電力計ロードオンからロードオフまでの積算電力を表示
自動ロードオフタイマ 設定時間経過後、自動的にロードオフ
設定可能範囲1s~3599999sまたはOff

外部制御コネクタ

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
ロードオン/オフ 制御入力論理レベル切替可能。10kΩで5Vにプルアップ。しきい値はHIGH : 3.5V〜5V、LOW : 0V〜1.5V
レンジ制御入力レンジ L/M/Hを2bitの信号で切り替え可能。10kΩで5Vにプルアップ。しきい値はHIGH : 3.5V〜5V LOW : 0V〜1.5V
アラーム入力0V~1.5V の電圧でアラーム動作。10kΩで5Vにプルアップ。 しきい値はHIGH : 3.5V~5V LOW : 0V~1.5V
アラーム解除入力アラーム発生後、アラームの原因を解消し、EXT CONT コネクタの5 番端子の入力をLOWレベルから HIGH レベルにすると、その立ち上がりエッジでアラーム解除。10kΩで5Vにプルアップ。 しきい値はHigh : 3.5V~5V Low : 0V~1.5V
トリガ入力シーケンス動作の一時停止中に0V~0.8V 電圧で一時停止解除。10kΩで5Vにプルアップ。 しきい値は HIGH : 2V~5V LOW : 0V~0.8V
外部電圧制御入力 (CC/CR/CPモード) 外部電圧入力でCC/CR/CPいずれかの負荷設定値を制御。 入力インピーダンスは約10kΩ CC Mode : 0V〜10Vで定格電流の0%〜100%を制御 CR Mode : 0V〜10Vでコンダクタンス設定値の0%〜100%を制御。 CP Mode : 0V〜10Vで定格電力の0%〜100%を制御
設定確度±(1% of range)(CC モード、H レンジのTYP値)
外部電圧制御入力(CVモード) 外部電圧入力でCVモードの負荷設定値を制御。0V〜10Vで定格電圧の0%〜100%を制御。入力インピーダンスは約10kΩ
設定確度±(1% of range)(TYP値)
外部電圧制御入力(CC 重畳) 外部電圧入力でCCモードの負荷設定値に電流値を加算して制御。-10V〜10Vで定格電流の -100%〜100%の電流値を加算。入力インピーダンスは約10kΩ
設定確度±(1% of range)(H レンジの TYP値)
ロードオン/オフ ステータス出力ロードオン時にオン。フォトカプラによるオープンコレクタ出力*1
レンジステータス出力電流レンジ L/M/Hの状態を2bitで出力。フォトカプラによるオープンコレクタ出力*1
ALARM1 出力過電圧検出、逆接続検出、過熱検出、アラーム入力検出、前面負荷入力端子過電流検出、並列運転異常検出動作時にオン。 フォトカプラによるオープンコレクタ出力*1
ALARM2 出力OCP、OPP、UVP、WDP動作時にオン
Digital 0出力 / Digital 1 出力シーケンスのステップ期間中のロジック信号出力。出力インピーダンス:約330Ω、出力電圧3.3V EMF
Digital 2 入出力入出力切り替え可能。出力設定時:シーケンスのトリガ出力。出力インピーダンスは約330Ω 入力設定時:シーケンスと測定機能トリガ入力。しきい値はHIGH : 2V~5V LOW : 0V~0.8V
電流モニタ出力 各レンジの定格電流 0〜100%で0〜10V出力
確度±(1% of range)(H レンジ TYP値)
ショート接点出力ショート機能ONでリレー接点ON(30V / 1A)

*1 フォトカプラの最大印加電圧は30V 最大電流は4mA


前面BNC端子

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
トリガ出力シーケンスでトリガ出力を設定した場合、ステップ実行時に10μsのパルスを出力。 スイッチング動作時に1usのパルスを出力
電流モニタ出力 レンジ定格電流の0%〜100%で0V〜2V を出力
確度±(1% of range)( H レンジの TYP値)
対接地電圧±30V

通信機能

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
LANIEEE 802,3 100Base-Tx/10Base-T Ethernet IPv4,RJ-45 コネクタ
RS232CD-SUB 9pin, ボーレート : 9600/19200/38400/115200 bps, データ長 : 8 bit, ストップビット : 1 bit, パリティビット : なし, フロー制御:なし/CTS-RTS
USBUSB 2.0仕様に準拠, 通信速度480 Mbps(High Speed), USBTMC-USB488デバイスクラス仕様に準拠

一般仕様

別ウインドウで開く拡大する
形名PLZ205WPLZ405WPLZ1205W
入力電圧/周波数範囲AC100V~240V (AC90V~250V) 単相 連続 / 47Hz~63Hz
消費電力50VAmax50VAmax85VAmax
突入電流45A Peak Max
環境条件動作温度/湿度範囲0℃~40℃/20%RH~85%RH(結露なし)
保存温度/湿度範囲-20℃~70℃/90%RH以下(結露なし)
接地場所屋内使用、2000mまで、過電圧カテゴリII
絶縁抵抗一次⇔入力端子500Vdc 30MΩ以上 (周囲湿度70%RH以下)
一次⇔シャシ
入力端子⇔シャシ
耐電圧一次⇔入力端子AC1500V 1分間にて異常なし
一次⇔シャシAC1500V 1分間にて異常なし
入力端子⇔シャシAC750V 1分間にて異常なし
外形寸法(最大)214.5W × 124(155)H × 400(480)Dmm429.5(455)W × 128(145)H × 400(480)Dmm
質量約7kg約7.5kg約14kg
付属品電源コード1本/前面負荷入力端子カバー1個/ 後面負荷入力端子カバー1組/外部コントロール用コネクタキット1組 負荷入力端子用ねじセット2組/前面負荷入力端子ノブセット1組/ CD-R 1枚/クイックリファレンス(和文、英文)1枚/安全のために1冊
電磁適合性(EMC)*1 *2以下の指令および規格の要求事項に適合 EMC指令 2014/30/E、 EN61326-1(Class A *3)、 EN55011(Class A *3、Group1 *4)、 EN61000-3-2、 EN61000-3-3 適用条件:本製品に接続するケーブルおよび電線は、すべて3m未満を使用
安全性 *1低電圧指令 2014/35/EU *2 EN61010-1 (ClassⅠ *5、汚染度2 *6 )

*1 特注品、改造品には適用しない。 *2 パネルにCEマーキング/UKCAマーキングの表示のあるモデルに対してのみ。 *3 本製品はClass A機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合は、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。 *4 本製品はGroup 1機器です。本製品は、材料処理または検査/分析のために、電磁放射、誘導および/または静電結合の形で意図的に無線周波数エネルギーを発生/使用しません。 *5 本製品はClass I機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合は、安全性は保障されません。 *6 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)が付着した状態です。汚染度2は、非伝導性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。
