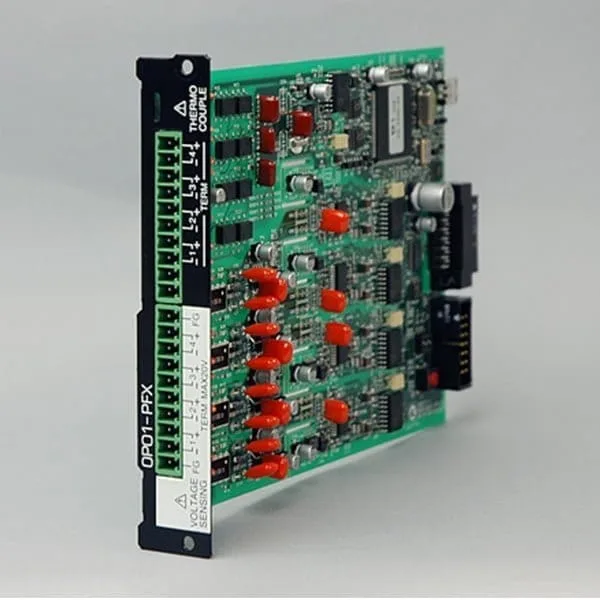

電圧・サーモメータユニット
OP01-PFX
110,000円 （税込：121,000円）
- 電圧・サーモメータユニット
- PFX2511対応
カート機能が動くまでの
[yith_wcwl_add_to_wishlist]

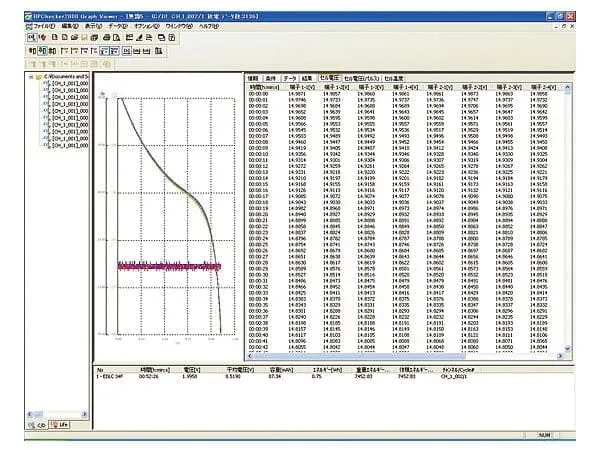

製品概要
試験条件の設定から実行、試験結果のデータ解析まで一括管理。
組電池の各セルの状態監視が必要であればオプションの電圧・温度計ユニットOP02-PFXを装着してください。PFX2512／2532にOP02-PFXを装着することで、1枚で4セル分の電圧・温度それぞれをモニタ、ロギングできるようになります（ボードは最大3枚まで実装可能）。
多直列の組電池ではセル間のバランス監視が重要ですので、電圧・温度計ユニットは各セルの状態により充放電制御の終了が行えるようになっています。また組電池内のバランス（最大電圧－最小電圧）が広がった時に充放電動作を終了できる機能も盛り込まれています。さらには、パルス放電時には負荷変動に対して全セルが同期した同タイミングでの電圧計測が行えます。
拡張される機能
- モニタデータ：セル電圧/セル温度/セルHigh電圧*1/セルLow電圧*1
- 充電終止条件：セル電圧/セル温度/セル間の電圧差
- 放電終止条件：セル電圧/セル間の電圧差/セル温度
- 充放電終止条件*2：セル電圧/セル温度/セルアンバランス
- 保護機能：セル電圧/セル温度/セル間の電圧差
*1 OP01-PFX、パルス放電時のみ
*2 OP02-PFXのみ
制限される機能
- 1台のパソコンで制御できる最大チャンネル数が5chになります。
仕様
セル計測機能
セル電圧計測
別ウインドウで開く
Static/Pattern (OP02-PFX)
| OP01-PFX | OP02-PFX | |
|---|---|---|
| 計測端子数 | 4 | |
| 範囲 *1 | ー2.0000V〜20.0000V | |
| 確度 *2 | ±（0.05％ of rdng +0.02% of f.s） | |
| 分解能 | 0.1mV | |
| 計測値 | 500ms毎の平均電圧 | 100ms毎の平均電圧 |
| 計測間隔 | 500ms | 100ms |
Pulse
| OP01-PFX | OP02-PFX | ||
|---|---|---|---|
| 計測端子数 | 4 | － | |
| 範囲 *1 | ー2.0000V〜20.0000V | － | |
| 確度 *2 | ±（0.05％ of rdng +0.02% of f.s） | － | |
| 分解能 | 0.1mV | － | |
| 計測値 *3 | High電圧 | 1周期中の最高電池電圧を示す | － |
| Low電圧 | 1周期中の最低電池電圧を示す | － | |
| 計測間隔 *4 | 1ms | － | |
セル温度計測 *5
別ウインドウで開く
| OP01-PFX | |
|---|---|
| 計測端子数 | 4 |
| 熱電対種類 | K型 |
| 計測範囲 *6 | -100,0℃〜400.0℃ |
| 計測確度 *2 *7 | ±1.5℃（TYP値） |
| 基準接点確度 *2 *8 | ±0.5℃（TYP値） |
| 分解能 | 0.1℃ |
| 計測間隔 | 1 |
*1 -20 V ～ 22 V の入力が可能。*2 周囲温度：18 ℃～ 28 ℃にて。*3 BPChecker2000のパルス設定に自動的に同期。（High 電圧／ Low 電圧／任意から 2 点を指定）*4 アプリケーションソフトは、指定された間隔でデータを記録します。[ データ記録時間 ] BPChecker2000 ：1 秒～*5 温度スケールは JIS C 1602-1995 (ITS-90) に準拠。（ITS-90：国際温度目盛）*6 熱電対の仕様（熱電対のクラス、線径、被覆）により使用温度範囲が異なります。*7 熱電対キャリブレータが発生する電圧を計測した場合。*8 内蔵センサの性能を示しています。熱電対接続部（コネクタ）の温度計測確度を指します。
取扱説明書
OP0102-PFX
