拡張比2.25倍～3倍の広い動作領域

PXZ20K-500の動作電圧範囲は10V～500V、PXZ20K-1500は30V～1500Vです。拡張比2.25倍～3倍の幅広い動作領域を実現しています。

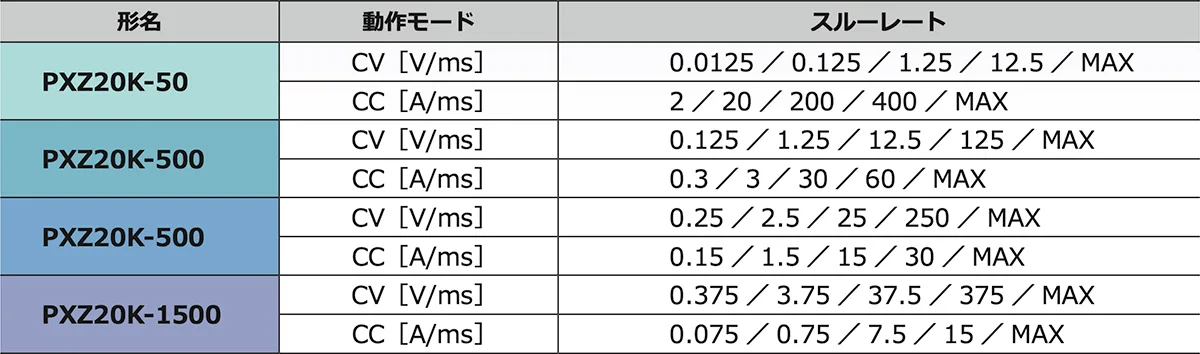

5段階のスルーレート切り替え

CVモードまたはCCモード時において、電流または電圧を変化させるときの、変化の速さを設定できます。これにより、DUTの用途に応じて最適な試験条件を設定することが可能です。

＊スルーレートは下記の場合に機能します。

• 設定値を変更して電流値または電圧値が変化したとき。
• 外部コントロールで電流値または電圧値が変化したとき。
• ロードオンで電流値または電圧値が変化したとき。
• ロードオフにしたとき。

動作モード

PXZシリーズは、下記の4つの動作モードを備えています。また、CCモード、CVモードではI-V特性機能を設定が可能です。

タッチパネルディスプレイ搭載

ディスプレイを指で押す、またはスワイプすることで、画面に表示された項目を選択したり、数値を設定することが可能です。ディスプレイは感圧式のため、手袋をしていても操作ができます。

優先動作モード

ロードオン直後に優先する動作モードをCC、CR、CPから設定できます。DUTからの入力が設定値に達すると、動作モードはDUTの状況に応じて自動で切り替わります。接続した DUTの電圧がPXZシリーズの電圧設定値より高い場合は、DUTからPXZシリーズに電流が流れます。DUTとしてバッテリーまたは電源などを接続した場合には、CCを選択してください。

外部コントロール機能

後面パネルのEXT CONTコネクタを使用して、外部機器でPXZシリーズを制御できます。汎用デジタル入力端子と汎用デジタル出力端子には、任意の機能を割り当てることができるため、その他の計測機器との組み合わせによるシステム構築が容易です。デジタル入出力は、NPNタイプ/PNPタイプどちらのPLCにも標準で対応します。アナログ入出力は標準で出力端子から絶縁されていますので、PLCからのアナログ制御が安全に行えます。

汎用絶縁デジタル入力端子は、Ch.1～Ch.5まであります。右記の項目から任意の設定値を選ぶことが出来ます。

汎用絶縁デジタル出力端子は、Ch.1～Ch.6まであります。右記の項目から任意の設定値を選ぶことが出来ます。

シーケンス機能

あらかじめ設定した動作を連続的に実行することができます。プログラムは合計で30個、ステップ数は全プログラムあわせて最大10,000 個まで作成可能です。また、本体メモリーに保存されているプログラムは、フロントパネルからUSBメモリーに書き出す事ができます。

プリチャージ機能※

プリチャージ機能は、設定したCV電圧までCCモードで定格の5%の電流を流す機能です。プリチャージ機能を使用することにより、OBC開発などでインバータ評価時のDCリンクコンデンサ、またはDC/DCコンバータ評価のDCリンクコンデンサを任意の設定電圧までチャージして放電試験を開始することが可能です。これにより、突入電流を抑制しDUTのデバイス劣化、バッテリーの劣化を防止できます。また、PXZをバッテリー模擬とするシステム検証にて、プリチャージ機能を用いて設定電圧まであらかじめ上昇させることでシステム側の誤診断（断線、バッテリー故障）により試験が開始できないなどの状況を回避することが可能です。

※インターロックを解除しプリチャージを有効とする必要があります。

I-V特性機能

I-V特性上の任意の点を複数登録することで、任意のI-V特性をCC,CVの動作モードごとに設定できます。任意の点は３点～100点まで登録できるため、二次電池などのI-V特性をシミュレーションすることが可能です。
