GPIB(OPTION)RS232CUSB

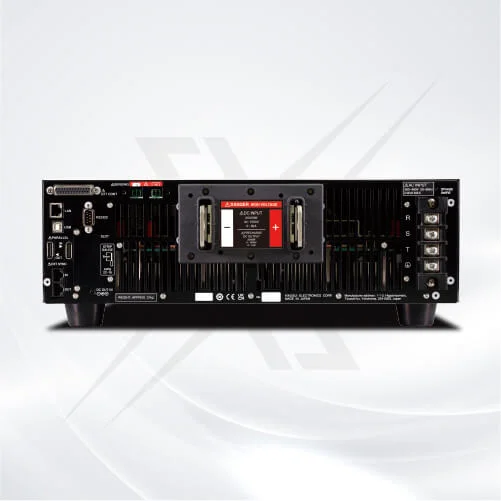

大容量回生電子負荷装置
PXZシリーズ – 20kWタイプ
PXZ-20kW
3,000,000円
- 定格電力20kWで３Uサイズ
- 最大動作電圧1500V
- 動作モード：CC、CR、CV、CP
- 最大25台（500kW）まで並列運転可能
- タッチパネルディスプレイ搭載
- プリチャージ機能
- I-V特性機能
- シーケンス機能
- LAN、USB、RS232C、外部アナログ制御（絶縁タイプ）標準装備
- 回生効率90%以上（構内回生）
| 製品画像 | 型名 | 出力 定格電力 [W] | 出力 CV [V] | 出力 CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
 | PXZ20K-1500 | 20kW | 30 〜 1500 | 30 | 3,000,000円 （税込：3,300,000円） | |
| PXZ20K-1000 | 20kW | 20 〜 1000 | 60 | 3,000,000円 （税込：3,300,000円） | |
| PXZ20K-500 | 20kW | 10 〜 500 | 120 | 3,000,000円 （税込：3,300,000円） |
ラインアップ
仕様
定格
別ウインドウで開く拡大する
| 項目 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|
| 定格電力 | 20000W | ||
| 動作電圧*1 | 10V〜500V | 20V～1000V | 30V〜1500V |
| 定格電流*1 | 120A | 60A | 30A |
*1 最大入力電流と最大入力電圧は、最大入力電力によって制限されます。
定電流(CC)モード
別ウインドウで開く拡大する
| 項目 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|
| 設定可能最大電流*1 | +126A | +63A | +31.5A |
| 設定確度*2 | ±（0.75% of rating） | ||
| 設定分解能 | 0.01A | 0.005A | 0.002A |
| 電源変動*3 | ±240mA | ±120mA | ±60mA |
| 負荷変動*4 | ±240mA | ±120mA | ±60mA |
| 立上り時間（TYP）*5 | 1ms | ||
| 立下り時間（TYP）*6 | 1ms | ||
| レスポンス切り替え | FAST、SLOW | ||
| スルーレート切り替え*1 | 120A/ms以上*7 | 60A/ms以上*7 | 30A/ms以上*7 |
| 60A/ms | 30A/ms | 15A/ms | |
| 30A/ms | 15.0A/ms | 7.5A/ms | |
| 3A/ms | 1.50A/ms | 0.75A/ms | |
| 0.3A/ms | 0.150A/ms | 0.075A/ms | |
*1 並列運転時は構成台数分を掛けた値となります。 *2 定格電流の1 % ～ 100 % の範囲に対して適用されます。 *3 200 Vac 入力では180 Vac ～ 252 Vac、400 Vac 入力では342 Vac ～ 504 Vac です。一定負荷において。 *4 定格電圧、定格電力の状態から定格電圧の1/10 に変化させたときの変化量です。 *5 CC モードのレスポンス設定がFAST の場合。CC モードの入力電流値を定格電流の0 % から100 % に変化させた場合に、入力電流が10 % から90 % に変化したときの時間。スルーレートをMAX に設定時。 *6 CC モードのレスポンス設定がFAST の場合。CC モードの入力電流値を定格電流の100 % から0 % に変化させた場合に、入力電流が90 % から10 % に変化したときの時間。スルーレートをMAX に設定時。 *7 ディスプレイにはMAX と表示されます。
定抵抗(CR)モード
別ウインドウで開く拡大する
| 項目 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|
| コンダクタンス定格 | 2400.0mS | 600.000mS | 200.000mS |
| 設定可能範囲 | 0mS 〜 2520.0mS | 0mS ～ 630.000mS | 0ms 〜 210.000mS |
| 設定確度*1 | ±（0.5% of setting + 0.5% of rating） | ||
| 設定分解能 | 0.20mS | 0.05mS | 0.02mS |
| レスポンス切り替え | FAST, SLOW | ||
*1 入力電流での換算値です。
定電圧(CV)モード
別ウインドウで開く拡大する
| 項目 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|
| 設定可能最大電圧*1 | 525V | 1050V | 1575V |
| 設定確度 | ±（0.2% of setting + 0.1% of rating） | ||
| 設定分解能 | 0.05V | 0.1V | 0.1V |
| リモートセンシング最大補償電圧（往復）（TYP） | 10% of rating | ||
| レスポンス切り替え | FAST、SLOW | ||
| スルーレート切り替え（TYP）*1 | 125V/ms 以上*2 | 250V/ms 以上*2 | 375V/ms 以上*2 |
| 125V/ms | 250V/ms | 375V/ms | |
| 12.5V/ms | 25V/ms | 37.5V/ms | |
| 1.25V/ms | 2.5V/ms | 3.75V/ms | |
| 0.125V/ms | 0.25V/ms | 0.375V/ms | |
*1 並列運転時は構成台数分を掛けた値となります。 *2 ディスプレイにはMAXと表示されます。
定電力(CP)モード
別ウインドウで開く拡大する
| 項目 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|
| 設定可能最大電力 | 21000W | ||
| 設定確度*1 | ±（0.5% of power rating + 0.5% of current rating × Vin） | ||
| 設定分解能 | 2W | ||
*1 定格電力の5% 〜 100% までの範囲で保証されます。rating は定格電流値を表します。
200V三相3線入力
別ウインドウで開く拡大する
入力電圧定格が200Vacのモデルに対する仕様です。
| 項目 | 全機種共通 |
|---|---|
| 公称AC入力定格 | 200Vac〜240Vac, 50Hz〜60Hz |
| AC入力電圧範囲 | 180Vac〜252Vac |
| AC入力周波数範囲 | 47Hz〜63Hz |
| AC入力電流（最大値）*1 | 80A（入力電圧180V時） |
| AC入力電力（最大値）*1 | 22kVA |
| 突入電流（TYP）*2 | 90A |
| 力率（TYP）*1 | 0.96 |
| 動作保持時間 | 10ms以上 |
*1 定格入力電流における定格入力電力のとき。 *2 POWERスイッチをオンにしたときのピーク電流最大値です。（入力フィルタのコンデンサへのサージ電流は除く）
400V三相3線入力
別ウインドウで開く拡大する
入力電圧定格が400Vacのモデルに対する仕様です。
| 項目 | 全機種共通 |
|---|---|
| 公称AC入力定格 | 380Vac〜480Vac, 50Hz〜60Hz |
| AC入力電圧範囲 | 342Vac〜504Vac |
| AC入力周波数範囲 | 47Hz〜63Hz |
| AC入力電流（最大値）*1 | 40A（入力電圧342V時） |
| AC入力電力（最大値）*1 | 22kVA |
| 突入電流（TYP）*2 | 70A |
| 力率（TYP）*1 | 0.96 |
| 動作保持時間 | 10ms以上 |
*1 定格入力電流における定格入力電力のとき。 *2 POWERスイッチをオンにしたときのピーク電流最大値です。（入力フィルタのコンデンサへのサージ電流は除く）
表示
別ウインドウで開く拡大する
| 項目 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 | |
|---|---|---|---|---|
| 電圧計 | 最大表示 | ±600.00V | ±1200.00V | ±1800.00V |
| 表示確度 | ±（0.1% of reading + 0.2% of rating） | |||
| 電流計 | 最大表示 | ±168.000A | ±84.000A | ±42.000A |
| 表示確度 | ±（0.75 % of rating） | |||
| 電力計 | 最大表示電力*1 | ±24.000kW | ||
| 表示確度 | 電圧計と電流計の積算値を表示 | |||
| 動作表示 | ロードオン／オフ | 前面パネルのLOAD LEDが緑色に点灯 | ||
| 動作モード | ディスプレイ左上部に下記を表示 CVモード時：CVアイコン CCモード時：CCアイコン CRモード時：CRアイコン CPモード時：CPアイコン | |||
| リモート（LAN） | 非接続、接続準備中、接続中のステータスをディスプレイに表示 | |||
| アラーム | 作動した保護機能の内容をディスプレイに表示 | |||
| SCPIエラー | 現在発生しているエラーをディスプレイに表示 | |||
| POWERオフ | 残留電荷警告、再起動時の注意を表示 | |||
| キーロック | キーロックの状態をディスプレイに表示 | |||
| センシング | センシング有効時にはディスプレイにセンシングアイコンを表示 | |||
| 並列運転時 | スレーブ機にスレーブ機の状態を表示 | |||
| 外部コントロール | デジタル入出力が有効時にはディスプレイにEXTアイコンを表示 | |||
*1 10kW未満は単位がWになります。
保護機能 LOWアラーム
別ウインドウで開く拡大する
アラームの解除に再起動を必要としないアラームです。
| 項目 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 | |
|---|---|---|---|---|
| OVP（過電圧保護） | 保護動作 | ロードオフ、ディスプレイに「OVP」表示。スレーブ機では「SLV OVP」表示。 | ||
| 設定範囲 | 50V 〜 550V | 100V ～ 1100V | 150V 〜 1650V | |
| 設定確度 | ±（0.1% of setting + 0.2% of rating） | |||
| 設定分解能 | 0.05V | 0.1V | 0.1V | |
| OCP（過電流保護） | 保護動作 | ロードオフ、ディスプレイに「OCP」表示。スレーブ機では「SLV OCP」表示。 | ||
| 設定範囲 | 12A 〜 132A | 6A ～ 66A | 3A 〜 33A | |
| 設定確度 | ±（0.75 % of rating） | |||
| 設定分解能 | 0.01A | 0.005A | 0.002A | |
| OPP（過電力保護） | 保護動作 | ロードオフ、ディスプレイに「OPP」表示。スレーブ機では「SLV OPP」表示。 | ||
| 設定範囲 | 2kW〜24kW | |||
| 設定確度 | ±（1.0% of power rating +1.0% of current rating × Vin） | |||
| 設定分解能 | 2W | |||
| UVP（低電圧保護） | 保護動作 | ロードオフ、ディスプレイに「UVP」表示。スレーブ機では「SLV UVP」表示。 | ||
| 設定範囲 | 0V 〜 500V | 0V ～ 1000V | 0V 〜 1500V | |
| 選択可能 | Enable／Disable | |||
| 設定確度 | ±（0.1% of setting + 0.2% of rating） | |||
| 設定分解能 | 0.05V | 0.1V | 0.1V | |
| Watchdog Alarm（通信異常保護） | 保護動作 | ロードオフ、ディスプレイに「WDOG」表示 | ||
| 設定範囲 | 1s〜3600s | |||
| 選択可能 | Enable／Disable | |||
| External Alarm LOW Level（外部入力アラーム検出） | 保護動作 | ロードオフ、ディスプレイに「EXT LOW」表示 | ||
保護機能 HIGHアラーム
別ウインドウで開く拡大する
アラームの解除に再起動を必要とするアラームです。
| 項目 | 全機種共通 | |
|---|---|---|
| Reverse Alarm（逆接続検出保護） | 保護動作 | ロードオフ、ディスプレイに「REVE」表示。 |
| OHP（過熱保護） | 保護動作 | ロードオフ、ディスプレイに「OHP」表示。スレーブ機では「SLV OHP」表示。 |
| Line OVP（系統過電圧保護） | 保護動作 | ロードオフ、ディスプレイに「LOVP」表示。スレーブ機では「SLV LOVP」表示。 |
| 設定範囲 | 入力電圧定格200Vacモデル：200V〜258V 入力電圧定格400Vacモデル：380V〜516V | |
| Line UVP（系統低電圧保護） | 保護動作 | ロードオフ、ディスプレイに「LUVP」表示。スレーブ機では「SLV LUVP」表示。 |
| 設定範囲 | 入力電圧定格200Vacモデル：175V以下 入力電圧定格400Vacモデル：333V以下 | |
| Line Frequency Error（系統周波数異常保護） | 保護動作 | ロードオフ、ディスプレイに「FREQ」表示。スレーブ機では「SLV FREQ」表示。 |
| 検出値 | 42Hz／68Hz | |
| External Alarm HIGH Level（外部入力アラーム検出） | 保護動作 | ロードオフ、ディスプレイに「EXT HIGH」表示 |
| SENS Alarm（センシング誤接続検出） | 保護動作 | ロードオフ、ディスプレイに「SENS」表示 |
| 設定値 | Enable／Disable | |
| Parallel Communication Error（並列運転通信異常検出） | 保護動作 | ロードオフ、ディスプレイに「PARA COM」表示 |
| Para Other Slave Alarm（並列運転 Slave異常発生） | 保護動作 | ロードオフ、ディスプレイに「SLV OTHR」表示 |
| Incorrect Slave Alarm（対象外機器接続） | 保護動作 | ロードオフ、ディスプレイに「SLV INC」表示 |
| Too many connections（過剰並列接続） | 保護動作 | ロードオフ、ディスプレイに「TOO MANY」表示 |
| Hardware ERR*1（ハードウェアエラー） | 保護動作 | ロードオフ、ディスプレイに「ERRH」表示。スレーブ機では「SLV ERRH」表示。 |
| Software ERR*2（ソフトウェアエラー） | 保護動作 | ロードオフ、ディスプレイに「ERRS」表示。スレーブ機では「SLV ERRS」表示。 |
*1 ハードウェアに関連する異常が検出され、内部ユニットが緊急停止した場合に発生します。 *2 ソフトウェアに関連する異常が検出され、内部ユニットが緊急停止した場合に発生します。
外部アナログ入出力
別ウインドウで開く拡大する
| 項目 | 全機種共通 | ||
|---|---|---|---|
| 入力部 | 入力点数 | 2点 | |
| 電圧制御（CV） | 設定範囲 | 定格電圧の0%〜+100% | |
| 入力電圧範囲 | 0V〜+5Vまたは0V〜+10V（選択可） | ||
| 確度 | ±（1% of rating） | ||
| 電流制御（CC） 電力制御（CP） 定抵抗（CR）制御*1 | 設定範囲 | 定格電流、定格電力の0%〜100% | |
| 入力電圧範囲 | 0V〜+5Vまたは0V〜+10V（選択可） | ||
| 確度 | ±（1% of rating） | ||
| 出力部 | 出力点数 | 2点 | |
| 電圧モニタ（VMON） | モニタ範囲 | 定格電圧の0%〜100% | |
| 出力電圧範囲 | 0V〜5Vまたは0V〜10V（選択可） | ||
| 確度 | ±（1% of rating） | ||
| 電流モニタ（IMON） | モニタ範囲 | 定格電流の0%〜100% | |
| 出力電圧範囲 | 0V〜5Vまたは0V〜10V（選択可） | ||
| 確度 | ±（1% of rating） | ||
*1 電流制御、電力制御のどちらかを選択
外部デジタル入力
別ウインドウで開く拡大する
| 項目 | 全機種共通 | |
|---|---|---|
| 固定入力点数 | 1点（極性切り替え可能） | |
| 選択入力点数 | 5点（極性切り替え可能） | |
| 入力形式 | フォトカプラ絶縁入力（電流シンク／ソース出力両対応） | |
| 固定機能 | ALARM IN | HIGHアラームの発生 |
| 選択機能 | OFF | 端子を使用しない |
| LOAD ON | ロードオンにする | |
| LOAD OFF | ロードオフにする | |
| LOAD CTRL | ロードオン／オフする | |
| L ALARM IN | LOWアラームの発生 | |
| ALARM CLR | LOWアラームの解除 | |
| SEQ RUN | シーケンスの開始／終了 | |
| SEQ PAUSE | シーケンスの停止／再開 | |
| SEQ TRIG IN | シーケンス用のトリガを入力 | |
| ACQUIRE TRIG | 計測用のトリガを入力 | |
| MEM1 RECALL | プリセットメモリー1を呼び出す | |
| MEM2 RECALL | プリセットメモリー2を呼び出す | |
| INTEG CTRL | 積算計測の開始／停止 | |
| INTEG RESET | 積算計測データをリセット | |
| 外部回路電源範囲 | 12V〜24Vdc（±10%） | |
外部デジタル出力
別ウインドウで開く拡大する
| 項目 | 全機種共通 | |
|---|---|---|
| 出力点数 | 6点（極性切り替え可能） | |
| 出力形式 | 半導体リレー出力 | |
| 選択機能 | OFF | 端子を使用しない |
| LOAD ON | ロードオン時に信号を出力 | |
| POWER ON | POWERスイッチがオンでロードオンできるとき信号を出力 | |
| H ALARM OUT | HIGHアラームが発生したとき信号を出力 | |
| L ALARM OUT | LOWアラームが発生したとき信号を出力 | |
| CC STATUS | CCモードで動作したときに信号を出力 | |
| CV STATUS | CVモードで動作したときに信号を出力 | |
| SEQ TRIG OUT | シーケンス用のトリガを出力 | |
| SEQ STATUS | シーケンス実行時に信号を出力 | |
| EXT DIN BUSY | デジタル入力がBUSY状態のとき信号を出力 | |
| MEM1 ACT TIME | プリセットメモリー1に設定が完了したとき信号を出力 | |
| MEM2 ACT TIME | プリセットメモリー2に設定が完了したとき信号を出力 | |
| RELAY DRIVE | ロードオン／オフと連動し、時間差約100msの信号を出力。Ch.6にのみ設定可能。 | |
通信インターフェース
別ウインドウで開く拡大する
| 項目 | 全機種共通 | |
|---|---|---|
| 共通仕様 | ソフトウェアプロトコル | IEEE std. 488.2-1992 |
| コマンド言語 | SCPI Specification 1999.0仕様に準拠 | |
| RS232C | ハードウェア | D-SUB 9 ピンコネクタ ボーレート：1200／2400／4800／9600／19200／38400／57600／115200 bps データ長：8bit、ストップビット：1bit、パリティビット：なし フロー制御：なし／ CTS-RTS |
| プログラムメッセージターミネータ | 受信時 LF、送信時 LF | |
| USB（デバイス） | ハードウェア | 標準 B タイプソケット USB2.0 仕様に準拠、通信速度 480 Mbps （High Speed） |
| プログラムメッセージターミネータ | 受信時：LF or EOM、送信時：LF + EOM | |
| デバイスクラス | USBTMC-USB488デバイスクラス仕様に準拠 | |
| USB（ホスト） | ハードウェア | 標準 A タイプソケット USB2.0 仕様に準拠、通信速度 480 Mbps（High Speed） |
| LAN | ハードウェア | IEEE 802.3 100BASE-TX/10BASE-T Ethernet |
| 通信プロトコル | SCPI-RAW、SCPI-Telnet、HiSLIP、VXI-11 | |
| プログラムメッセージターミネータ | HiSLIP: 受信時LFまたはEND、送信時LF + END SCPI-RAW：受信時 LF 、送信時 LF | |
| 対応規格 | LXI Version 1.5 Specifications 2016 | |
各種機能
別ウインドウで開く拡大する
| 項目 | 全機種共通 | ||
|---|---|---|---|
| 同期機能（クロック同期） | 概要 | EXT SYNCコネクタを使用してほかのPXZシリーズと接続したあと、内部クロックでの同期を確立するとディスプレイにSYNCアイコンが表示される。 | |
| シーケンス同期 | プログラムの開始、ステップの開始を同期 | ||
| 測定同期 | 測定の開始を同期 | ||
| ロードオン／オフ同期 | ロードオン／オフを同期 | ||
| シーケンス機能 | 動作モード | CVモード、CCモード、CRモード、CPモード | |
| 最大プログラム数 | 30 | ||
| 最大ステップ数 | 10000 | ||
| ステップ実行時間 | 1ms〜3600000s | ||
| ループ回数 | 1〜100000、または無限 | ||
| サイン機能 | 動作モード | CV、CC | |
| 周波数設定範囲 | 1Hz〜1000Hz | ||
| 周波数 設定分解能 | 1Hz~10Hz | 0.2Hz | |
| 12Hz~100Hz | 2Hz | ||
| 120Hz~1000Hz | 20Hz | ||
| CV | 最大設定値 | 定格電圧の105 % まで設定可能 | |
| 最大オフセット値 | |||
| CC | 最大設定値 | 定格電流の105 % まで設定可能 | |
| 最大オフセット値 | |||
| パルス機能 | 動作モード | CVモード、CCモード、CRモード | |
| 周波数設定範囲 | 1Hz〜1000Hz | ||
| 周波数 設定分解能 | 1Hz~10Hz | 0.01Hz | |
| 12Hz~100Hz | 0.1Hz | ||
| 120Hz~1000Hz | 1Hz | ||
| CV | Highレベル | 定格電圧の105 % まで設定可能 | |
| Lowレベル | |||
| CC | Highレベル | 定格電流の105 % まで設定可能 | |
| Lowレベル | |||
| CR | Highレベル | 定格コンダクタンス値の105 % まで設定可能 | |
| Lowレベル | |||
| デューティ比 | 2.5% 〜 97.5% | ||
| 過電流保護（OCP）ディレイ機能 | 設定時間 | 1ms〜2000ms | |
| 設定分解能 | 1ms | ||
| マルチチャンネル（VMCB）機能 | マスタ機とPC間の接続 | LAN、USB、RS232C | |
| スレーブ機との接続 | LAN | ||
| 測定トリガ | 測定開始条件（トリガソース） | 測定開始の条件を選択可能（ディスプレイから入力時、リモートコントロールでコマンド入力時、外部コントロールで信号を入力時、同期操作時、ロードオフ時） | |
| 測定回数 | 1〜65536 | ||
| 測定遅延時間 | 設定範囲 | 0s〜100s | |
| 設定分解能 | 0.1ms | ||
| 測定間隔 | 設定範囲 | 0.1ms〜3600s | |
| 設定分解能 | 0.1ms | ||
| 測定時間 | 設定範囲 | 0.1ms〜1s | |
| 設定分解能 | 0.1ms | ||
| I-V特性機能 | 動作モード | CVモード、CCモード | |
| 設定項目数 | 3点〜100点（点と点との間は直線で補間） | ||
| プリセットメモリー | メモリー数 | 20 | |
| 保存項目 | CV、CC、CP、CR各モードでの設定値、保護機能設定値 | ||
| セットアップメモリー | メモリー数 | 21 | |
| 保存項目 | ロードオン／オフ、入力電圧値／入力電流値／入力電力値／コンダクタンス値、入力モード（Input Mode）、レスポンス（Response）、スルーレート（Slew Rate）、優先動作モード（Priority when load is ON）、パルス機能の設定値（Duty, Frequency, High, Low）、サイン機能の設定値（Amplitude, Frequency, Offset）、I-V特性の点数（Count）、過電圧保護（OVP）、低電圧保護（UVP, UVP Enable）、過電流保護（OCP, Delay）、過電力保護（OPP）、系統過電圧保護（Line OVP）、測定トリガの設定（Source, Count, Delay, Enable, Timer）積算の設定（Gate, Reset） | ||
| キーロック | Level1 | ロードオン／オフとプリセットメモリーの呼び出しが可能 | |
| Level2 | ロードオン／オフが可能 | ||
| Level3 | ロードオフが可能 | ||
| 並列運転台数 | 最大25台 | ||
| プリチャージ機能*1 | 設定可能最大電圧 | 105% of voltage rating | |
| 電圧設定確度 | ±（0.2 % of setting + 0.1 % of rating） | ||
| 電流設定確度*2 | ±（1.0 % of rating） | ||
*1 インターロックの解除が必要です。 *2 定格電流の5%の固定設定値
一般仕様
別ウインドウで開く拡大する
| 項目 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 | |
|---|---|---|---|---|
| 質量 | 約38kg | 約37kg | 約37kg | |
| 寸法 | 430（455）W×128（160）H×720（980）Dmm （最大寸） 詳細は外形寸法図をご参照ください。 | |||
| 環境条件 | 動作環境 | 屋内使用、過電圧カテゴリⅡ | ||
| 動作温度 | 0℃〜+50℃ | |||
| 動作湿度 | 20%rh〜85%rh（結露なし） | |||
| 保存温度 | -25℃〜+60℃ | |||
| 保存湿度 | 90%rh以下（結露なし） | |||
| 高度 | 2000mまで | |||
| 冷却方式 | ファンによる強制空冷 | |||
| 付属品 | AC INPUT端子カバー、外部コントロール用コネクタキット（1組）、シャシ接続線、DC INPUT端子カバー、DC INPUT端子用ねじ （1組）、EXT SYNCコネクタカバー、SENSING端子カバー、SENSINGコネクタ（2個）、同期運転信号ケーブルキット、安全のために（1冊）、China RoHSシート（1枚）、スタートガイド（1冊）、重量物警告シール（1枚） | |||
| 耐電圧 | 1次-FG間 | 2200Vac、1分間 | ||
| 1次-2次 | ||||
| 2次-FG間 | 1800Vdc、1分間 | 1800Vdc、1分間 | 3000Vdc、1分間 | |
| 絶縁抵抗 | 1次-FG間 | 30MΩ、500Vdc | ||
| 1次-2次 | 30MΩ、1000Vdc | |||
| 対接地電圧 | ±1000V | ±1000V | +2000V／-1000V | |
| 電磁適合性（EMC）*1*2 | 以下の指令および規格の要求事項に適合 EMC指令2014/30/EU EN 61326-1（Class A*3） | |||
| 安全性*1 | 以下の指令および規格の要求事項に適合 低電圧指令2014/35/EU*2 EN 61010-1（Class I*4, 過電圧カテゴリⅡ, 汚染度2*5） | |||
*1 特注品、改造品には適用されません。 *2 本体にCEマーキング／UKCAマーキングの表示のあるモデルに対してのみ。 *3 PXZシリーズはClass A機器です。工業環境での使用が意図されています。PXZシリーズを住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。 *4 PXZシリーズはClass I機器です。PXZシリーズの保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。 *5 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物（固体、液体、または気体）が付着した状態です。汚染度2は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。
外形寸法図(mm)
オプション
負荷ケーブル
対応：PXZ20K-500
対応：PXZ20K-1000、PXZ20K-1500
三相入力用電源コード
並列運転ケーブル
ラックマウントブラケット
GPIB コンバータ
製品カタログ
大容量回生電子負荷装置｜PXZ シリーズ
取扱説明書
PXZ
2D CAD
PXZ20K-500
製品外形図｜DXF
製品外形図｜DXF
PXZ20K-1000
製品外形図｜DXF
製品外形図｜DXF
PXZ20K-1500
製品外形図｜DXF
製品外形図｜DXF
テクニカルデータ
PXZシリーズ - 特性データ
