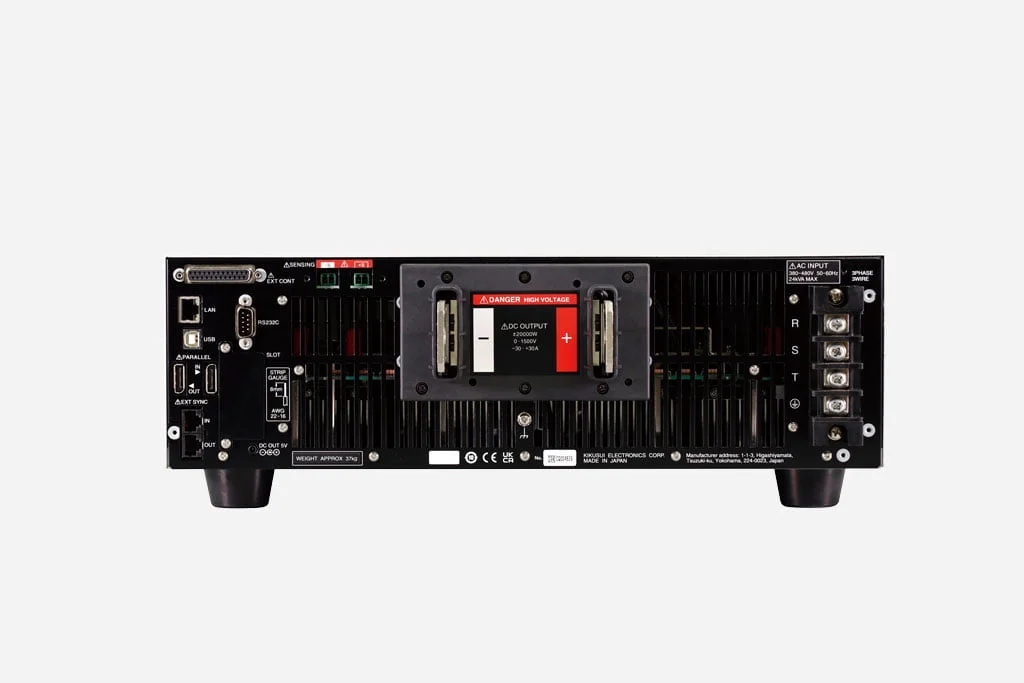

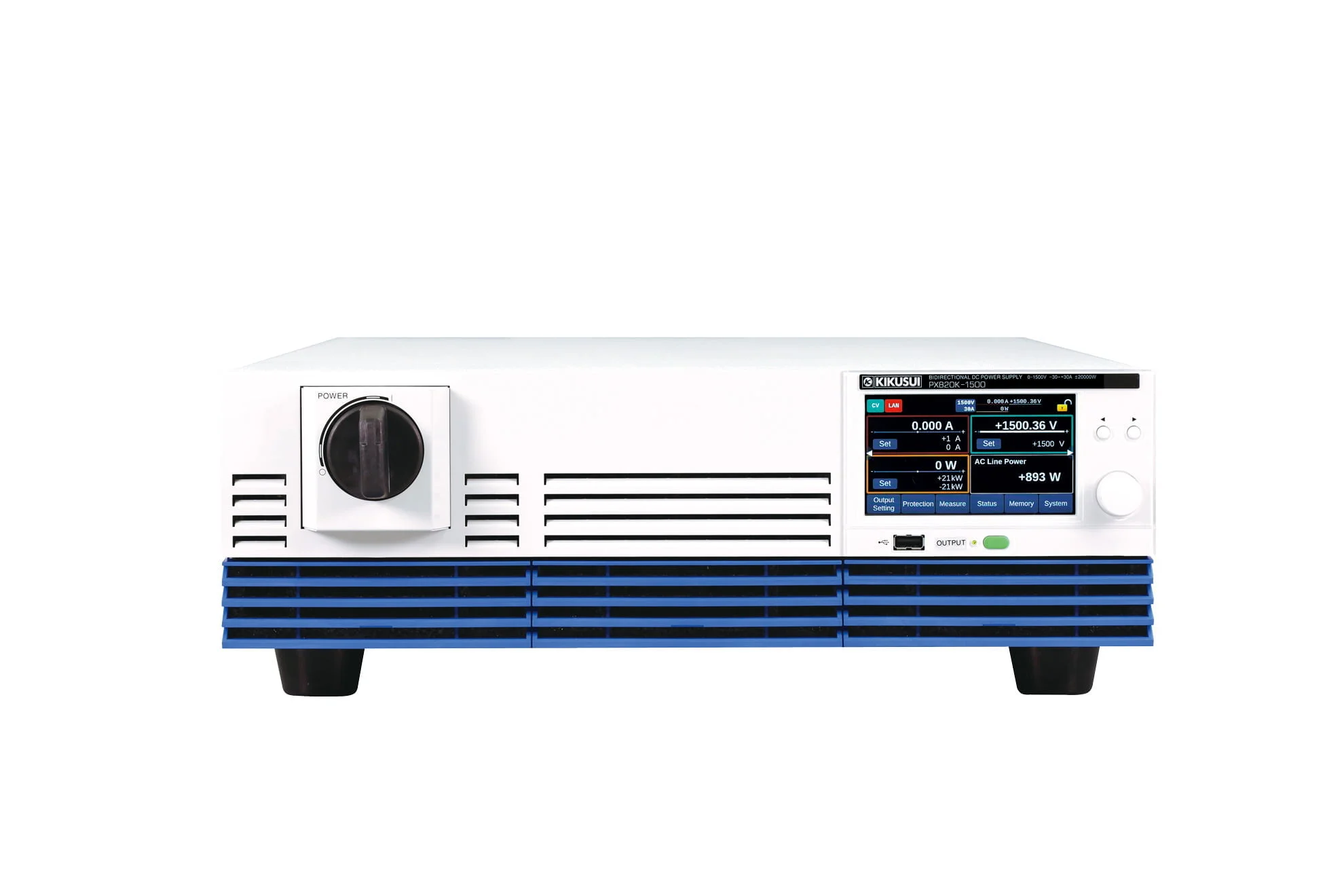

双方向大容量直流電源
PXBシリーズ – 20kWタイプ
3,550,000円
- 高電力密度:3Uサイズで20kW
- 力行・回生の双方向に一台で対応
- 定格出力電圧:50V/250V/500V/1000V/1500V
- 入力電圧はAC200V(三相)又は400V(三相)から選択
- 周囲温度50°Cで定格電力にて連続運転可能(一部モデルを除く)
- 最大25台(500kW)まで並列運転可能
※10台以上の並列運転をご希望の方はご相談ください。 - タッチパネルディスプレイ搭載
- LAN、USB、RS232C、外部アナログ制御(絶縁タイプ)標準装備
- 回生機能(構内)
- 外部コントロール入出力はNPN/PNP両タイプのPLCに標準対応
ラインアップ
| 製品画像 | 型名 | 出力 定格電力 [W] | 出力 CV [V] | 出力 CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
![]() | PXB20K-50 | 20kW | 0V 〜 50V | -800A 〜 +800A | 3,550,000円 (税込:3,905,000円) | |
![]() | PXB20K-250 | 20kW | 0V 〜 250V | -200A 〜 +200A | 3,550,000円 (税込:3,905,000円) | |
![]() | PXB20K-500 | 20kW | 0V 〜 500V | -120A 〜 +120A | 3,550,000円 (税込:3,905,000円) | |
![]() | PXB20K-1000 | 20kW | 0V 〜 1000V | -60A 〜 +60A | 3,550,000円 (税込:3,905,000円) | |
![]() | PXB20K-1500 | 20kW | 0V 〜 1500V | -30A 〜 +30A | 3,550,000円 (税込:3,905,000円) |
仕様
出力定格
| 項目 | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|
| 定格電力 | ±20000 W | ±20000 W | ±20000 W | ±20000 W | ±20000 W |
| 定格電圧(ソース)*1 | 0 V〜50 V | 0 V〜250 V | 0 V〜500 V | 0 V〜1000 V | 0 V〜1500 V |
| 動作電圧(シンク)*2 | 3 V〜50 V | 15 V〜250 V | 10 V〜500 V | 20 V〜1000 V | 30 V〜1500 V |
| 定格電流*1 | ±800 A | ±200 A | ±120 A | ±60 A | ±30 A |
*1 最大出力電力によって制限されます。 *2 定格電流を流すことができる動作電圧
出力電圧
| 項目 | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | ||
|---|---|---|---|---|---|---|---|
| 設定可能最大電圧 | 52.5 V | 262.5 V | 525 V | 1050 V | 1575 V | ||
| 設定確度 | ±(0.2 % of setting + 0.1 % of rating) | ||||||
| 設定分解能 | 0.005 V | 0.02 V | 0.05 V | 0.1 V | 0.1 V | ||
| 電源変動*1 | ±10 mV | ±50 mV | ±100 mV | ±200 mV | ±300 mV | ||
| 負荷変動*2 | ±40 mV | ±125 mV | ±250 mV | ±500 mV | ±750 mV | ||
| リモートセンシング 最大補償電圧(往復) | 10 % of rating | ||||||
| 内部抵抗設定上限値 | 63 mΩ | 1575 mΩ | 5250 mΩ | 21000 mΩ | 63000 mΩ | ||
| 内部抵抗設定分解能 | 1 mΩ | 1 mΩ | 1 mΩ | 2 mΩ | 5 mΩ | ||
| レスポンス切り替え | FAST、SLOW | ||||||
| スルーレート切り替え(TYP) | 12.5 V/ms以上*3 | 62.5 V/ms以上*3 | 125 V/ms以上*3 | 250 V/ms以上*3 | 375 V/ms以上*3 | ||
| 12.5 V/ms | 62.5 V/ms | 125 V/ms | 250 V/ms | 375 V/ms | |||
| 1.25 V/ms | 6.25 V/ms | 12.5 V/ms | 25.0 V/ms | 37.5 V/ms | |||
| 0.125 V/ms | 0.625 V/ms | 1.25 V/ms | 2.50 V/ms | 3.75 V/ms | |||
| 0.0125 V/ms | 0.0625 V/ms | 0.125 V/ms | 0.250 V/ms | 0.375 V/ms | |||
| ソースのみ*4 | 過渡応答*5 | 8 ms 以下 | 8 ms 以下 | 8 ms 以下 | 10 ms 以下 | 10 ms 以下 | |
| リップルノイズ*6 | p-p*7 | 250 mV | 375 mV | 1000 mV | 1500 mV | 2500 mV | |
| rms*8 | 30 mV | 125 mV | 250 mV | 500 mV | 750 mV | ||
| 立上り時間*9 | 全負荷*10 | 10 ms | |||||
| 無負荷 | 10 ms | ||||||
| 立下り時間*11 | 全負荷*10 | 10 ms | |||||
| 無負荷 | 10 ms | ||||||
*1 200Vac入力では180Vac ~ 252Vac、400Vac入力では342Vac ~ 504 Vacです。一定負荷において。 *2 定格出力電圧で、負荷を無負荷から全負荷(定格出力電力/定格出力電圧)まで変化させたときの変化量です。センシングポイントにて測定。 *3 ディスプレイにはMAXと表示されます。 *4 CVモードのレスポンス設定がFASTの場合。 *5 出力電圧が定格出力電圧の±(0.1% + 10mV)以内に復帰する時間です。負荷電流の変動値は、設定した出力電圧での最大電流の50% ~ 100%です。 *6 定格出力電流時。JEITA RC-9131C のプローブを使用し、100:1プローブを使用して測定した値です。 *7 測定周波数帯域 10Hz~20MHz *8 測定周波数帯域 10Hz~1MHz *9 定格出力電圧の10%から90%の変化に対して適用されます。 *10 純抵抗使用時 *11 定格出力電圧の90%から10%の変化に対して適用されます。
出力電流
| 項目 | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|
| 設定可能最大ソース電流*1 | +840 A | +210 A | +126 A | +63 A | +31.5 A |
| 設定可能最大シンク電流*1 | -840 A | -210 A | -126 A | -63 A | -31.5 A |
| シームレス設定電流範囲*1 | -840 A〜+840 A | -210 A〜+210 A | -126 A〜+126 A | -63 A〜+63 A | -31.5 A〜+31.5 A |
| 設定確度 | ±(0.75 % of rating) | ||||
| 設定分解能 | 0.1 A | 0.02 A | 0.01 A | 0.005 A | 0.002 A |
| 電源変動 | ±1600 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| 負荷変動 | ±1600 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| 立上り時間(短絡)(TYP)*2 | 5 ms | ||||
| 立下り時間(短絡)(TYP)*3 | 5 ms | ||||
| 充放電切り替え時間(TYP) | 10 ms | ||||
| レスポンス切り替え | FAST, SLOW | ||||
| スルーレート切り替え(TYP)*4 | 200 A/ms以上 *3 | 50 A/ms以上 *3 | 30 A/ms以上 *3 | 15 A/ms以上 *3 | 7.5 A/ms以上 *3 |
| 200 A/ms | 50 A/ms | 30 A/ms | 15 A/ms | 7.5 A/ms | |
| 20 A/ms | 5 A/ms | 3 A/ms | 1.5 A/ms | 0.75 A/ms | |
| 2 A/ms | 0.5 A/ms | 0.3 A/ms | 0.15 A/ms | 0.075 A/ms | |
| 0.2 A/ms | 0.05 A/ms | 0.03 A/ms | 0.015 A/ms | 0.0075 A/ms | |
*1. 並列運転時は構成台数分を掛けた値となります。*2. CC モードのレス ポンス設定がFAST の場合。定格出力電流の10% から90% の変化に対して適用されます。*3. CC モードのレスポンス設定がFAST の場合。定格出力電流の90% から10% の変化に対して適用されます。*4. ディスプレイにはMAX と表示されます。
出力電力
| 項目 | 全機種共通 |
|---|---|
| 設定可能最大ソース電力 | +21000 W |
| 設定可能最大シンク電力 | -21000 W |
| シームレス設定電力範囲 | -21000 W〜+21000 W |
| 設定確度*1 | ±(0.5 % of power rating + 0.5 % of current rating × Vout) |
| 設定分解能 | 2 W |
*1 定格電力の5%以上から保証されます。定格電力の5%未満はTYP値として保証されます。
200V三相3線入力
| 項目 | 全機種共通 |
|---|---|
| 公称入力定格 | 200 Vac〜240 Vac, 50 Hz〜60 Hz |
| 入力電圧範囲 | 180 Vac〜252 Vac |
| 入力周波数範囲 | 47 Hz〜63 Hz |
| 入力電流(最大値)*1 | 80 A(入力電圧180 V時) |
| 入力電力(最大値)*1 | 24 kVA |
| 突入電流(TYP)*2 | 90 A |
| 力率(TYP)*1 | 0.96 |
| 出力保持時間 | 10 ms以上 |
*1 定格出力電流における定格出力電力のとき。 *2 POWERスイッチをオンにしたときのピーク電流最大値です。(入力フィルタのコンデンサへのサージ電流は除く)
400V三相3線入力
| 項目 | 全機種共通 |
|---|---|
| 公称入力定格 | 380 Vac〜480 Vac, 50 Hz〜60 Hz |
| 入力電圧範囲 | 342 Vac〜504 Vac |
| 入力周波数範囲 | 47 Hz〜63 Hz |
| 入力電流(最大値)*1 | 40 A(入力電圧342 V時) |
| 入力電力(最大値)*1 | 24 kVA |
| 突入電流(TYP)*2 | 70 A |
| 力率(TYP)*1 | 0.96 |
| 出力保持時間 | 10 ms以上 |
*1 定格出力電流における定格出力電力のとき。 *2 POWERスイッチをオンにしたときのピーク電流最大値です。(入力フィルタのコンデンサへのサージ電流は除く)
表示
| 項目 | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|
| 電圧計 | 最大表示 | ±60.000 V | ±300.00 V | ±600.00 V | ±1200.00 V | ±1800.00 V |
| 表示確度 | ±(0.1 % of reading + 0.2 % of rating) | |||||
| 電流計 | 最大表示電流 | ±1120.000 A | ±336.000 A | ±168.000 A | ±84.000 A | ±42.000 A |
| 表示確度 | ±(0.75 % of rating) | |||||
| 電力計 | 最大表示電力 *1 | ±24.000 kW | ||||
| 表示確度 | 電圧計と電流計の積算値を表示 | |||||
| 動作表示 | 出力オン/オフ、動作モード(CV/CC/CP)、リモート(LAN)、アラーム、SCPIエラー、POWERオフ、キーロック、センシング、並列運転、外部コントロール | |||||
*1 10kW未満は単位がWになります。
保護機能 LOWアラーム
| 項目 | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|
| OVP(過電圧保護) | 保護動作 | 出力オフ、ディスプレイに「OVP」表示。スレーブ機では「SLV OVP」表示。 | ||||
| 設定範囲 | 5 V〜 55 V | 25 V〜 275 V | 50 V〜 550 V | 100 V〜 1100 V | 150 V〜1650 V | |
| 設定確度 | ±(0.1 % of setting + 0.2 % of rating) | |||||
| 設定分解能 | 0.005 V | 0.02 V | 0.05 V | 0.1 V | 0.1 V | |
| OCP(過電流保護) | 保護動作 | 出力オフ、ディスプレイに「OCP」表示。スレーブ機では「SLV OCP」表示。 | ||||
| 設定範囲(ソース)*1 | 80 A〜880 A | 20 A〜220 A | 12 A〜132 A | 6 A〜66 A | 3 A〜33 A | |
| 設定範囲(シンク)*1 | -80 A〜-880 A | -20 A〜-220 A | -12 A〜-132 A | -6 A〜-66 A | -3 A〜-33 A | |
| 設定確度 | ±(0.75 % of rating) | |||||
| 設定分解能 | 0.1 A | 0.02 A | 0.01 A | 0.005 A | 0.002 A | |
| OPP(過電力保護) | 保護動作 | 出力オフ、ディスプレイに「OPP」表示。スレーブ機では「SLV OPP」表示。 | ||||
| 設定範囲(ソース)*1 | 2 kW〜24 kW | |||||
| 設定範囲(シンク)*1 | -2 kW〜-24 kW | |||||
| 設定確度 | ±(1.0 % of power rating +1.0 % of current rating × Vout) | |||||
| 設定分解能 | 2 W | |||||
| UVP(低電圧保護) | 保護動作 | 出力オフ、ディスプレイに「UVP」表示。スレーブ機では「SLV UVP」表示。 | ||||
| 設定範囲 | 0 V〜 50 V | 0 V〜 250 V | 0 V〜 500 V | 0 V〜 1000 V | 0 V〜1500 V | |
| 選択可能 | Enable/Disable | |||||
| 設定確度 | ±(0.1 % of setting + 0.2 % of rating) | |||||
| 設定分解能 | 0.005 V | 0.02 V | 0.05 V | 0.1 V | 0.1 V | |
| Watchdog Alarm(通信異常保護) | 保護動作 | 出力オフ、ディスプレイに「WDOG」表示 | ||||
| 設定範囲 | 1 s〜3600 s | |||||
| 選択可能 | Enable/Disable | |||||
| External Alarm LOW Level(外部入力アラーム検出) | 保護動作 | 出力オフ、ディスプレイに「EXT LOW」表示 | ||||
*アラームの解除に再起動を必要としないアラームです。*1 並列運転時は構成台数分を掛けた値となります。
保護機能 HIGHアラーム
| 項目 | 全機種共通 | |
|---|---|---|
| Reverse Alarm(逆接続検出保護) | 保護動作 | 出力オフ、ディスプレイに「REVE」表示。 |
| OHP (過熱保護) | 保護動作 | 出力オフ、ディスプレイに「OHP」表示。スレーブ機では「SLV OHP」表示。 |
| Line OVP(系統過電圧保護) | 保護動作 | 出力オフ、ディスプレイに「LOVP」表示。スレーブ機では「SLV LOVP」表示。 |
| 設定範囲 | 入力電圧定格200Vacモデル:200V〜258V 入力電圧定格400Vacモデル:380V〜516V | |
| Line UVP(系統低電圧保護) | 保護動作 | 出力オフ、ディスプレイに「LUVP」表示。スレーブ機では「SLV LUVP」表示。 |
| 設定範囲 | 入力電圧定格200Vacモデル:175V以下 入力電圧定格400Vacモデル:333V以下 | |
| Line Frequency Error(系統周波数異常保護) | 保護動作 | 出力オフ、ディスプレイに「FREQ」表示。スレーブ機では「SLV FREQ」表示。 |
| 検出値 | 42Hz/68Hz | |
| External Alarm HIGH Level(外部入力アラーム検出) | 保護動作 | 出力オフ、ディスプレイに「EXT HIGH」表示 |
| SENS Alarm(センシング誤接続検出) | 保護動作 | 出力オフ、ディスプレイに「SENS」表示 |
| 設定値 | Enable/Disable | |
| Parallel Communication Error(並列運転通信異常検出) | 保護動作 | 出力オフ、ディスプレイに「PARA COM」表示 |
| Para Other Slave Alarm(並列運転 Slave異常発生) | 保護動作 | 出力オフ、ディスプレイに「SLV OTHR」表示 |
| Incorrect Slave Alarm(対象外機器接続) | 保護動作 | 出力オフ、ディスプレイに「SLV INC」表示 |
| Too many connections(過剰並列接続) | 保護動作 | 出力オフ、ディスプレイに「TOO MANY」表示 |
| Hardware ERR *1(ハードウェアエラー) | 保護動作 | 出力オフ、ディスプレイに「ERRH」表示。スレーブ機では「SLV ERRH」表示。 |
| Software ERR *2(ソフトウェアエラー) | 保護動作 | 出力オフ、ディスプレイに「ERRS」表示。スレーブ機では「SLV ERRS」表示。 |
*アラームの解除に再起動を必要とするアラームです。*1 ハードウェアに関連する異常が検出され、内部ユニットが緊急停止した場合に発生します。 *2 ソフトウェアに関連する異常が検出され、内部ユニットが緊急停止した場合に発生します。
外部アナログ入出力
| 項目 | 全機種共通 | ||
|---|---|---|---|
| 入力部 | 入力点数 | 2点 | |
| 外部出力電圧制御(CV) | 設定範囲 | 定格出力電圧の0 %〜+100 % | |
| 入力電圧範囲 | 0 V〜+5 Vまたは0 V〜+10 V(選択可) | ||
| 確度 | ±(1 % of rating) | ||
| 外部電流制御(CC) 外部電力制御(CP)*1 | 設定範囲 | 定格電流、定格電力の-100 %〜+100 % | |
| 入力電圧範囲 | -5 V〜+5 Vまたは-10 V〜+10 V(選択可) | ||
| 確度 | ±(1 % of rating) | ||
| 出力部 | 出力点数 | 2点 | |
| 電圧モニタ(VMON) | モニタ範囲 | 定格出力電圧の0 %〜+100 % | |
| 出力電圧範囲 | 0 V〜+5 Vまたは0 V〜+10 V(選択可) | ||
| 確度 | 1 % of rating | ||
| 電流モニタ(IMON) | モニタ範囲 | 定格出力電流の-100 %〜+100 % | |
| 出力電圧範囲 | -5 V〜+5 Vまたは-10 V〜+10 V(選択可) | ||
| 確度 | ±(1 % of rating) | ||
*1 電流制御、電力制御のどちらかを選択
外部デジタル入力
| 項目 | 全機種共通 | |
|---|---|---|
| 固定入力点数 | 1点(極性切り替え可能) | |
| 選択入力点数 | 5点(極性切り替え可能) | |
| 入力形式 | フォトカプラ絶縁入力(電流シンク/ソース出力両対応) | |
| 固定機能 | ALARM IN | HIGHアラームの発生 |
| 選択機能 | OFF | 端子を使用しない |
| OUTPUT ON | 出力をオンにする | |
| OUTPUT OFF | 出力をオフにする | |
| OUTPUT CTRL | 出力をオン/オフする | |
| L ALARM IN | LOWアラームの発生 | |
| ALARM CLR | LOWアラームの解除 | |
| SEQ RUN | シーケンスの開始/終了 | |
| SEQ PAUSE | シーケンスの停止/再開 | |
| INTEG CTRL | 積算計測の開始/停止 | |
| INTEG RESET | 積算計測データをリセット | |
| ACQUIRE TRIG | 計測用のトリガを入力 | |
| SEQ TRIG IN | シーケンス用のトリガを入力 | |
| MEM1 RECALL | プリセットメモリー1を呼び出す | |
| MEM2 RECALL | プリセットメモリー2を呼び出す | |
| 外部回路電源範囲 | 12 V〜24 Vdc(±10 %) | |
外部デジタル出力
| 項目 | 全機種共通 | |
|---|---|---|
| 出力点数 | 6点(極性切り替え可能) | |
| 出力形式 | 半導体リレー出力 | |
| 選択機能 | OFF | 端子を使用しない |
| OUTPUT ON | 出力オン時に信号を出力 | |
| POWER ON | 電源がオンで出力できるとき信号を出力 | |
| H ALARM OUT | HIGHアラームが発生したとき信号を出力 | |
| L ALARM OUT | LOWアラームが発生したとき信号を出力 | |
| CC STATUS | CCモードで動作したときに信号を出力 | |
| CV STATUS | CVモードで動作したときに信号を出力 | |
| SEQ TRIG OUT | シーケンス用のトリガを出力 | |
| SEQ STATUS | シーケンス実行時に信号を出力 | |
| EXT DIN BUSY | デジタル入力がBUSY状態のとき信号を出力 | |
| MEM1 ACT TIME | プリセットメモリー1に設定が完了したとき信号を出力 | |
| MEM2 ACT TIME | プリセットメモリー2に設定が完了したとき信号を出力 | |
| RELAY DRIVE | DC OUTPUT端子の出力オン/オフと連動し、時間差約100 msの信号を出力。Ch.6にのみ設定可能。 | |
通信インターフェース
| 項目 | 全機種共通 | |
|---|---|---|
| 共通仕様 | ソフトウェアプロトコル | IEEE std. 488.2-1992 |
| コマンド言語 | SCPI Specification 1999.0仕様に準拠 | |
| RS232C | ハードウェア | D-SUB 9 ピンコネクタ ボーレート:1200/2400/9600/19200/38400/57600/115200 bps データ長:8 bit、ストップビット:1 bit、パリティビット:なし フロー制御:なし/ CTS-RTS |
| プログラムメッセージターミネータ | 受信時 LF、送信時 LF | |
| USB(デバイス) | ハードウェア | 標準 B タイプソケット USB2.0 仕様に準拠、通信速度 480 Mbps (High Speed) |
| プログラムメッセージターミネータ | 受信時:LF or EOM、送信時:LF + EOM | |
| デバイスクラス | USBTMC-USB488デバイスクラス仕様に準拠 | |
| USB(ホスト) | ハードウェア | 標準 A タイプソケット USB2.0 仕様に準拠、通信速度 480 Mbps(High Speed) |
| LAN | ハードウェア | IEEE 802.3 100BASE-TX/10BASE-T Ethernet |
| 通信プロトコル | SCPI-RAW、SCPI-Telnet、HiSLIP、VXI-11 | |
| プログラムメッセージターミネータ | SCPI-RAW:受信時 LF 、送信時 LF HiSLIP: 受信時LFまたはEND、送信時LF + END | |
| 対応規格 | LXI Version 1.5 Specifications 2016 | |
各種機能
| 項目 | 全機種共通 | ||
|---|---|---|---|
| 同期機能(クロック同期) | 概要 | EXT SYNC コネクタを使用してほかの PXB シリーズと接続したあと、内部クロックでの同期を確立するとディスプレイに SYNC アイコンが表示される。 | |
| シーケンス同期 | プログラムの開始、ステップの開始を同期 | ||
| 測定同期 | 測定の開始を同期 | ||
| 出力同期 | 出力オン/オフを同期 | ||
| シーケンス機能 | 動作モード | CV モード、CC モード、CP モード | |
| 最大プログラム数 | 30 | ||
| 最大ステップ数 | 10000 | ||
| ステップ実行時間 | 1 ms ~ 3600000 s | ||
| ループ回数 | 1 ~ 100000、または無限 | ||
| マルチチャンネル(VMCB)機能 | マスタ機と PC 間の接続 | LAN、USB、RS232C | |
| スレーブ機との接続 | LAN | ||
| サイン機能 | 動作モード | CV モード、CC モード | |
| 周波数設定範囲 | 1 Hz ~ 1000 Hz | ||
| 周波数設定分解能 | 1 Hz ~ 10 Hz | 0.2 Hz | |
| 12 Hz ~ 100 Hz | 2 Hz | ||
| 120 Hz ~ 1000 Hz | 20 Hz | ||
| CV | 最大設定値 | 定格電圧の105 %まで設定可能 | |
| 最大オフセット設定 | 定格電圧の105 %まで設定可能 | ||
| CC | 最大設定値 | 定格電流の210 %まで設定可能 | |
| 最大オフセット設定 | 定格電流の±105 %まで設定可能 | ||
| パルス機能 | 動作モード | CV モード、CC モード | |
| 周波数設定範囲 *1 | 1 Hz ~ 1000 Hz | ||
| 周波数設定分解能 | 1 Hz ~ 10 Hz | 0.01 Hz | |
| 12 Hz ~ 100 Hz | 0.1 Hz | ||
| 120 Hz ~ 1000 Hz | 1 Hz | ||
| CV | High レベル定格電流 | 定格電圧の105 %まで設定可能 | |
| Low レベル定格電流 | 定格電圧の105 %まで設定可能 | ||
| CC | High レベル定格電流 | 定格電流の105 %まで設定可能 | |
| Low レベル定格電流 | 定格電流の105 %まで設定可能 | ||
| 測定トリガ | 測定開始条件(トリガソース) | 測定開始の条件を選択可能(ディスプレイから入力時、リモートコントロールでコマンド入力時、外部コントロールで信号を入力時、同期操作時) | |
| 測定回数 | 1 ~ 65536 | ||
| 測定遅延時間 | 設定範囲 | 0 s ~ 100 s | |
| 設定分解能 | 0.1 ms | ||
| 測定間隔 | 設定範囲 | 0.1 ms ~ 3600 s | |
| 設定分解能 | 0.1 ms | ||
| 測定時間 | 設定範囲 | 0.1 ms ~ 1 s | |
| 設定分解能 | 0.1 ms | ||
| I-V 特性機能 | 動作モード | CV モード、CC モード | |
| 設定項目数 | 3 点~ 100 点(点と点の間は直線で補間) | ||
| プリセットメモリー | メモリー数 | 20 | |
| 保存項目 | CV、CC、CP 各モードでの設定値、保護機能設定値、IR 設定値 | ||
| セットアップメモリー | メモリー数 | 21 | |
| 保存項目 | 出力オン/オフ、電圧値/電流値/電力値、シームレス動作の出力電流値(DC SEAM)、動作モード(Output Mode)等 | ||
| キーロック | Level1 | 出力オン/オフとプリセットメモリーの呼び出しが可能 | |
| Level2 | 出力オン/オフが可能 | ||
| Level3 | 出力オフが可能 | ||
| 並列運転台数 | 最大 25 台 ※ 10 台以上の並列運転をご希望の方はご相談ください。 | ||
一般仕様
| 項目 | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|
| 質量 | 約 41 kg | 約 39 kg | 約 38 kg | 約 37 kg | 約 37 kg | |
| 寸法 | 詳細は外形寸法図をご参照ください。 | |||||
| 環境条件 | 動作環境 | 屋内使用、過電圧カテゴリ II | ||||
| 動作温度 | 0 ℃~ +40 ℃ | 0 ℃~ +50 ℃ | ||||
| 動作湿度 | 20 %rh ~ 85 %rh (結露なし) | |||||
| 保存温度 | -25 ℃~ +60 ℃ | |||||
| 保存湿度 | 90 %rh 以下 (結露なし) | |||||
| 高度 | 2000 m まで | |||||
| 冷却方式 | ファンによる強制空冷 | |||||
| 付属品 | AC INPUT 端子カバー、外部コントロール用コネクタキット(1 組)、シャシ接続線、DC OUTPUT 端子カバー、DC OUTPUT 端子用ねじ(1 組)、EXT SYNC コネクタカバー、SENSING 端子カバー、SENSING コネクタ(2 個)、同期運転信号ケーブルキット、安全のために(1 冊)、China RoHS シート(1 枚)、スタートガイド(1 冊)、重量物警告シール(1 枚) | |||||
| 耐電圧 | 入力-GND 間 | 2200 Vac、1 分間 | ||||
| 入力-出力間 | ||||||
| 出力-GND 間 | 500 Vdc、1 分間 | 1000 Vdc、1 分間 | 1800 Vdc、1 分間 | 1800 Vdc、1 分間 | 3000 Vdc、1 分間 | |
| 絶縁抵抗 | 入力-GND 間 | 30 MΩ、500 Vdc | ||||
| 入力-出力間 | 30 MΩ、500 Vdc | 30 MΩ、600 Vdc | 30 MΩ、1000 Vdc | |||
| 対接地電圧 | ± 250 V | ± 600 V | ± 1000 V | ± 1000 V | +2000 V / -1000 V | |
| 電磁適合性(EMC) *1 *2 |
以下の指令および規格の要求事項に適合 EMC 指令 2014/30/EU EN 61326-1(Class A*3) | |||||
| 安全性 *1 |
以下の指令および規格の要求事項に適合 低電圧指令 2014/35/EU*2 EN 61010-1(Class I*4, 過電圧カテゴリ II, 汚染度 2*5) UL 61010-1*6 CAN/CSA -C 22.2 NO.61010-1*6 | |||||
オプション
負荷ケーブル
対応モデル:PXB20K-50
対応モデル:PXB20K-250、PXB20K-500
対応モデル:PXB20K-1000、PXB20K-1500
